钢弹簧浮置板道床培训

浮置板道床作业指导书上海天佑项目部1.引言将整体道床制作成板状结构，利用钢弹簧支撑，使之形成一种浮离于基底之上的弹性道床，这种浮离设置的板式道床就称之为浮置板。

目前浮置板的主要形式有钢弹簧浮置板和橡胶浮置板两种，其结构的主要原理是一致的。

上海16号线采用的是钢弹簧浮置板。

2.浮置板结构简介一般整体道床在浇注时通常与下部结构联结为一整体。

浮置板道床浇注时，上部结构是与下部基础结构完全脱离，形成独立的整体道床板。

2.1 浮置板断面示意图（图001）图001 浮置板轨道断面示意图2.2 浮置板主要部件简介浮置板道床结构，从板下基底开始，自下而上依次为：1）基底， 2）弹簧底座， 3）隔离垫层， 4）外套筒，5）受力板， 6）内套筒， 7）弹簧， 8）三角垫块9）剪力绞，1）基底：基地为浮置板地段的下部结构。

隧道内与桥面的情况不同，桥上的浮置板依赖于桥面结构作为基底，小半径圆形隧道内，在浮置板铺设前，先制作基底（底板），大半径隧道，按设计方案执行。

隧道内，水沟设置于轨道中间时，浮置板底板（基底）钢筋见示意图002，浇注后的成型见示意图0032）弹簧底座：在进行基底处理时，将受力部位嵌入一块受力垫板作为钢弹簧的底座。

见示意图0043）隔离垫层：将浮置板道床与基底部分实行隔离，在混凝土浇注过程中，不致于使上下联结为一体。

4）外套筒：（图005-006）具有围护内套筒和弹簧的作用，但最主要的功能是受力。

外套筒为无底结构，即底部为开口式的空洞，试套筒内的弹簧能直接与弹簧底座接触。

制作成在曲线地段，不同位置的外套筒规格不同。

5）受力板：（图006）受力板并不是独立的结构件，它是附于外套筒内壁的装置，在外套筒内壁，焊接特殊形状的钢板，用于承受垂直方向的力。

受力板留有三角形的空图004 弹簧底座图002 底板钢筋 图003 板底成品图006 外套筒俯视图图007 三角垫块图005 外套筒受力板洞，与三角垫块配套，是浮置板的主要受力点之一。

地铁钢弹簧浮置板整体道床道岔施工技术研究发表时间：2019-01-02T16:19:16.880Z 来源：《防护工程》2018年第29期作者：贺建锋[导读] 近年来，地铁建设过程中环保要求越来越高，各种轨道减振形式层出不穷中铁一局集团新运工程有限公司陕西咸阳 712000 摘要：近年来，地铁建设过程中环保要求越来越高，各种轨道减振形式层出不穷，钢弹簧浮置板道床则是其中减振效果非常明显的一种轨道减振形式，而其衍生产品——钢弹簧浮置板整体道床道岔近几年也得到了较为广泛的应用，所以本文围绕乌鲁木齐地铁一号线轨道工程，对钢弹簧浮置板整体道床道岔现场施工技术进行了详细的阐述和研究，分别从现场技术研究、质量控制以及施工组织等环节加以阐述。

关键词：地铁钢弹簧浮置板整体道床道岔1工程特点及概况乌鲁木齐地铁一号线轨道工程在南门站设有一组9号单开钢弹簧浮置板整体道床道岔，道岔长度37.93米，道床强度C40，设计为整体一次性浇筑成型。

现场作业空间狭小、轨料运输难度大，所有材料都需要采用机械地表吊装，洞内人工倒运至作业面，人工组装道岔以及钢筋绑扎，施工进度指标较低而且混凝土泵送需要保证一次成型，不允许二次浇筑，对混凝土泵送成功率要求极高。

2工艺原理、施工工艺流程及操作要点基底处理完成后，测设铺轨基标，铺设隔离层塑料薄膜，根据铺轨基标采用人工散辅以小型机具现场组装道岔轨排，采用“钢轨支撑架法”架设道岔轨排，并粗调轨排，然后安放隔振器外套筒，同时完成道床板钢筋的绑扎，精调道岔轨排，浇筑道床板混凝土，道床混凝土达到设计强度后，采用专用液压千斤顶顶升浮置板道床，安装隔振器并精调浮置板道床道岔，完成浮置板道床道岔施工。

通过浮置板道床道岔与隔振器钢弹簧形成质量—弹簧—隔振系统，达到减振降噪效果。

3现场钢弹簧浮置板整体道床道岔施工技术（1）基底施工工艺①铺设基底钢筋网对隧道结构基底按设计要求进行全面凿毛处理，人工清理隧道底板。

城市轨道钢弹簧浮置板减振道床施工工法城市轨道钢弹簧浮置板减振道床施工工法一、前言随着城市轨道交通的发展，轨道道床的减振性能成为了一个关键问题。

城市轨道钢弹簧浮置板减振道床施工工法是一种提高轨道道床减振效果的先进施工技术。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点城市轨道钢弹簧浮置板减振道床施工工法的特点主要体现在以下几个方面：1. 减振效果显著：通过采用钢弹簧浮置板结构，能够有效吸收轨道交通产生的振动和噪声，提高乘客的舒适度和周围环境的安静度。

2. 结构简单：工法采用模块化设计，施工方便，能够快速组装。

3. 质量可控：工法采用预制构件制作，通过严格的质量控制，能够确保施工的质量达到设计要求。

4. 维护方便：道床材料可重复使用，方便维护和更换。

三、适应范围城市轨道钢弹簧浮置板减振道床施工工法适用于城市轨道交通建设中的地面段、高架段和地下段的道床构造。

无论是新建还是改造工程，该工法都能够有效应用。

四、工艺原理城市轨道钢弹簧浮置板减振道床施工工法通过将弹簧系统与道床连接，实现道床的浮动并减振。

具体的工艺原理是：钢弹簧浮置板作为载荷承受体，能够对载荷进行弹性变形，从而吸收振动能量。

弹簧与道床之间通过阻尼机构连接，能够控制振动传递的速度和幅度。

五、施工工艺城市轨道钢弹簧浮置板减振道床施工工艺主要分为以下几个阶段：1. 基础施工：包括基础的规划、挖掘和填充等工作。

2. 钢弹簧浮置板制作和安装：通过预制钢弹簧浮置板，并按照设计要求进行安装。

3. 弹簧系统安装：将钢弹簧浮置板与路基连接，并安装阻尼机构。

4. 道床铺设：在钢弹簧浮置板上铺设道床材料，并进行固定和调整。

5. 检测与验收：对施工质量进行检测，并进行验收。

六、劳动组织城市轨道钢弹簧浮置板减振道床施工工法中的劳动组织主要包括项目负责人、施工队伍、专业施工人员和技术监督人员等。

钢弹簧浮置板道床作业指导书1.适用范围本作业指导书适用于青岛地铁13号线轨道工程地下线钢弹簧浮置板道床作业。

2.作业准备(1)由厂家及设计院对相关技术人员进行设计交底，施工培训。

（2）技术人员熟悉相关施工图纸，技术规范，对移交作业面进行验收。

（3）对施工人员进行交底培训考核，特殊工种要持证上岗。

（4）对进场机具、材料检查验收，确保材料合格，机具状态良好。

3.主要技术标准及技术要求(1)列车最高行车速度： 120km/h；(2)车辆：B 型车， 4 节编组，列车轴重≤14t；(3)供电方式：接触轨下部授电；(4)最小平面曲线半径：一般≥1000m，困难情况≥800m，特殊困难情况，限速地段≥400m；辅助线：一般≥200m，困难情况≥150m；(5)线路最大坡度：正线≤30‰，困难地段≤35‰；辅助线≤40‰；(6)轨距： 1435mm；(7)钢轨类型： U75V、 60kg/m 热轧钢轨；(8)扣件：ZX-2型扣件；(9)道床类型：矩形隧道轨道、马蹄形隧道轨道结构高度均为840mm；(10)隔离层：采用透明单面贴无纺布的材料；(11)隔振器盖板采用绝缘材质，抗击穿电压大于4000V；(12)基底水沟钢盖板：不小于3mm的钢板，其上每隔300mm焊接U型Φ12锚固钢筋，锚固长度不小于150mm。

4.施工工艺流程钢弹簧浮置板道床采用“钢筋笼轨排法”施工工艺进行，即在铺轨基地内绑扎道床钢筋，并将钢筋笼与钢轨、薄型短轨枕、隔振筒及扣件组装成钢筋笼轨排，通过平板车运输至设计位置采用铺轨门吊进行铺设就位后进行混凝土灌注，最后进行顶升后完成浮置板道床施工。

图4.1“钢筋笼轨排法”施工工艺流程图5.施工方法5.1浮置板基标复测按CPIII点及高程控制桩；复测组对控制基标和加密基标进行复测。

同时，对现场施工测量的伸缩缝位置、基底高程控制线、轨顶高程控制线、线路中心线等不同的桩位进行标识。

5.2浮置板基底施工5.2.1基底清理浮置板施工前对隧道底板进行凿毛，之后进行清理，底板上残留的垃圾、杂物及盾构管片底板螺栓孔内的淤泥等必须清理干净，以保证隧道底部与道床的有效连接。

城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法一、前言城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法是一种应用于城市轨道交通建设的道床施工工法。

它通过采用长枕式钢弹簧浮置板道床和道岔技术，能够提高轨道交通的舒适性、稳定性和安全性，同时减少施工成本和时间。

二、工法特点1. 技术先进：该工法采用长枕式钢弹簧浮置板道床和道岔技术，相比传统的钢轨直接铺设在混凝土基座上的工法，具有更好的吸震、隔音和减振效果；2. 构造简单：工法采用模块化设计，施工过程简便，可以灵活适应不同的地形和环境要求；3. 施工效率高：工法采用机械化施工方式，施工周期短，可以提高施工效率；4. 维护成本低：长枕式钢弹簧浮置板道床和道岔具有较长寿命和较低的维护成本，减少了后期维护费用。

三、适应范围该工法适用于城市轨道交通的新建和改造工程，尤其适用于地下、地上环境复杂、噪音和振动要求较高的区域。

四、工艺原理 1. 长枕式钢弹簧浮置板道床的选材和制作：选用高强度钢材制作长枕支座，通过钢弹簧与轨道连接，使轨道得到弹性支撑，起到减振、吸震和隔音作用；2. 道岔制作和安装：采用预制道岔构件，通过机械化设备进行安装，保证道岔的准确度和稳定性；3. 道床施工：根据设计要求，在道床预留上方的钢筋骨架上安装长枕支座，将钢弹簧与长枕支座连接，并进行固定和调整；4. 钢轨安装：根据设计要求，通过机械化设备将钢轨铺设在长枕式钢弹簧浮置板道床上，并进行调整和固定。

五、施工工艺1. 道床准备：清理施工区域，修整基础地面，并进行预留长枕支座和道岔安装位置的工作；2. 长枕支座制作和安装：根据设计要求，制作长枕支座，并进行安装和固定；3. 道岔安装：按照设计图纸，将预制道岔构件安装在长枕支座上，并进行固定和调整；4. 长枕式钢弹簧浮置板道床安装：将长枕支座与钢弹簧连接，并将其安装在预留位置上，并进行调整和固定；5. 钢轨安装：通过机械化设备将钢轨铺设在长枕式钢弹簧浮置板道床上，并进行调整和固定。

城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法一、前言城市轨道交通是一种高效、快速、安全的交通工具，其道路基础设施的建设对于城市的发展至关重要。

作为城市轨道交通道路基础设施的重要组成部分，道床和道岔的施工工法对于确保轨道交通的安全、稳定运行起着重要作用。

长枕式钢弹簧浮置板道床道岔施工工法是一种较为先进、高效的施工工法，下面将详细介绍此工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点长枕式钢弹簧浮置板道床道岔施工工法具有以下几个特点：1. 高强度：采用钢材作为道床的主要材料，能够保证道床的强度和稳定性，同时增强了道床的使用寿命。

2. 弹性良好：板道床采用弹簧悬挂装置，能够有效吸收和缓解轨道交通运行时产生的振动，提高了乘车舒适度。

3. 浮置式施工：道床通过悬挂装置与地面分离，可以减少地基对于道床的影响，提高了施工的便利性和施工速度。

4. 适应性强：钢板道床的施工工艺可以根据道路实际情况进行调整，灵活适应不同轨道交通的需求。

三、适应范围长枕式钢弹簧浮置板道床道岔施工工法适用于城市轨道交通系统中各类道路的建设，包括地下、地上和高架线路，适用于不同类型的土壤和地质条件。

此外，该工法还适用于新建、改建和维护施工工程。

四、工艺原理长枕式钢弹簧浮置板道床道岔施工工法的理论依据主要是基于以下几点：1. 道床的强度和稳定性是保障轨道交通安全运行的关键因素，钢材作为道床的主要材料，其强度和稳定性得到保证。

2. 弹簧悬挂装置能够吸收和缓解轨道交通运行时产生的振动，提高乘车舒适度。

3. 浮置式施工能够减少地基对道床的影响，同时提高施工便利性和施工速度，减少施工对城市交通的影响。

五、施工工艺长枕式钢弹簧浮置板道床道岔施工工法包括以下几个施工阶段：1. 道床准备：清理施工区域，做好相应的地质勘测和地质条件分析，制定合理的施工方案。

钢弹簧浮置板整体道床施工方法浮置板整体道床施工较普通整体道床施工更能体现“控制”及“精度”的概念，原因不仅是因为其控制环节多，更是因为其控制难度太大而且精度要求极高。

其主要施工步骤为：对线路走向进行大致测量，对照其线路方向与轨道线路方向的偏移量（根据偏移情况加工基础钢筋及道床板钢筋）→基底清理→基础钢筋加工→基础钢筋绑扎→基础模板安装→基础混凝土浇筑→隔离层铺设→隔振器外套筒定位→钢轨架设及几何尺寸调整→剪力铰及伸缩缝安装→道床板钢筋绑扎→模板安装→道床板混凝土浇筑→道床养护→道床板顶升。

A.浮置板道床基础混凝土施工a.按照线路走向设置线路中心基标，间距3m，再利用精密水准仪（精度0.01mm），对基标进行测设，详细准确记录测量数据；b.根据线路中心基标布置位置在线路中心两侧对称设置控制螺栓，螺栓为φ18细丝螺栓，螺栓距中心1050mm，螺母为上下两颗，以方便锁定，螺栓用电钻在底板上打孔，再植入孔内，用水泥浆铆固；c.待控制螺栓设置完成之后，采用直角道尺按照事先计算好的标高调整量进行调整，调整到位后用上下螺栓锁定标高；d.浇筑混凝土时先采用人工找平，大致浇筑至设计标高后用施工线横向纵向连接在两个控制螺母之间进行标高精确定位；e.在收光抹面过程中，采用专用工具检查平面平整度，然后再根据观察情况进行表面处理；f.在混凝土达到一定强度之后拆除控制螺母及露出基础表面的螺栓头，再用高强灌浆料抹平螺栓处；g.在施工放样时注意控制螺栓位置应该避开隔振器位置；B.隔离层铺设施工由于钢弹簧浮置板为双层道床结构即基础和道床板两层，而且在道床板施工完毕后道床板需要顶升，以实现“浮置”效果，因此在施工道床板之前应采取措施使上下两层在道床板浇筑后顶升时能够顺利分层。

根据设计要求，施工道床板之前应在基础混凝土表面及道床板所覆盖范围内覆盖厚度为≥1mm的透明塑料布以起到隔离作用。

在铺设隔离层之前应根据设计要求提前计算出每个断面上需要隔离层的长度，再根据要求截取，在隔离层之间搭接时搭接长度应不小于30cm，搭接处采用强力万能胶黏结，注意涂抹万能胶时必须均匀，防止个别地方由于不均匀而漏降致使道床板与基础黏结影响顶升，并且应在基础表面上涂抹万能胶铺设隔离层，以防止浇筑混凝土时隔离层产生横向或纵向位移。

浅谈城市轨道交通工程施工中钢弹簧浮置板整体道床施工方法、工艺及技术保证措施摘要：钢弹簧浮置板整体道床轨道是近年间为减少城市轨道交通运输所产生噪音对周边环境的影响，而采用的一种降低城市轨道交通运输噪音的体道床轨道结构型式之一。

现就在北京城市轨道交通工程施工中，高架线上钢弹簧浮置板整体道床施工方法、工艺及技术保证措施作以简述。

关键词：施工方法工艺技术保证措施1 钢弹簧浮置板整体道床轨道组成结构由基础、弹簧阻尼器及其所支撑的钢筋混凝土道床板和钢轨及其轨道联接配件组成，是种“质量-弹簧”隔振系统，隔振系统的参振质量越大、弹性越高，隔振效果越好。

钢轨通过扣件固定在浮置道床板上，浮置板由钢弹簧阻尼隔振器与下部结构隔离，列车通过时产生的振动通过隔振器时，大部分被隔离，只有很小的一部分会传送给下部结构。

2 钢弹簧浮置板整体道床轨道施工方法由于钢弹簧浮置板整体道床施工质量标准高、周期长，在正常情况下采用“散铺法”一个施工作业面一天仅能完成6m/d；采用“置板整体化轨排法”施工方案一天能完成20m/d。

施工时，钢弹簧浮置板道床的钢轨及配件，由铺轨基地或材料存储场移动龙门吊或汽车吊装车，利用轨道平板车或汽车运输至就近的作业面进入施工现场，再采用机动平板车运输到作业面；人工配合小型机具将已运至现场的轨枕、扣件、钢轨利用特制的支撑架组装成轨排并铺设就位，架设、调整轨距、水平、方向，按设计的轨面高程对轨排进行精确定位。

浮置板道床混凝土采用混凝土搅拌运输车运至工地后，采用混凝土泵及导管直接泵送至作业面就地现浇。

较远，不能直接泵送混凝土到位时，将混凝土泵送到高架线上混凝土料斗内，采用机动平板车载运混凝土料斗至作业面，安装2台小型简易移动式龙门吊吊运料斗进行混凝土灌注。

钢弹簧浮置板整体道床施工，先按照设计标准完成浮置板基础混凝土浇注，然后在基础上铺设隔离膜，进行钢弹簧外套筒的安放及浮置板钢筋焊接、立模，进行浮置板混凝土的浇注，待混凝土强度达到100%后安装钢弹簧减振器并顶升浮置板到设计位置。

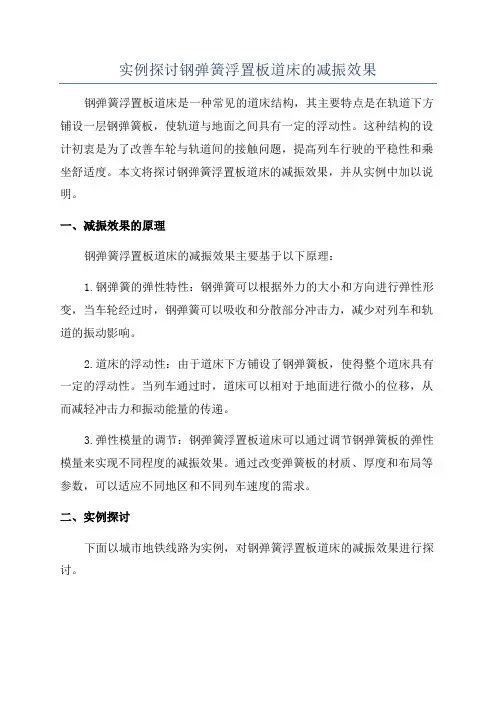

实例探讨钢弹簧浮置板道床的减振效果钢弹簧浮置板道床是一种常见的道床结构，其主要特点是在轨道下方铺设一层钢弹簧板，使轨道与地面之间具有一定的浮动性。

这种结构的设计初衷是为了改善车轮与轨道间的接触问题，提高列车行驶的平稳性和乘坐舒适度。

本文将探讨钢弹簧浮置板道床的减振效果，并从实例中加以说明。

一、减振效果的原理钢弹簧浮置板道床的减振效果主要基于以下原理：1.钢弹簧的弹性特性：钢弹簧可以根据外力的大小和方向进行弹性形变，当车轮经过时，钢弹簧可以吸收和分散部分冲击力，减少对列车和轨道的振动影响。

2.道床的浮动性：由于道床下方铺设了钢弹簧板，使得整个道床具有一定的浮动性。

当列车通过时，道床可以相对于地面进行微小的位移，从而减轻冲击力和振动能量的传递。

3.弹性模量的调节：钢弹簧浮置板道床可以通过调节钢弹簧板的弹性模量来实现不同程度的减振效果。

通过改变弹簧板的材质、厚度和布局等参数，可以适应不同地区和不同列车速度的需求。

二、实例探讨下面以城市地铁线路为实例，对钢弹簧浮置板道床的减振效果进行探讨。

该城市地铁线路沿线有一段路段经过城市中心区域，周围多为高楼大厦和商业区。

由于地理条件和施工限制，无法采取传统的道床结构，为了保证列车的行驶平稳性和乘坐舒适度，决定采用了钢弹簧浮置板道床结构。

施工完工后，对该路段的动态振动进行了监测和分析。

通过振动分析仪器的测量数据，可以得出以下结论：1.钢弹簧浮置板道床可以有效减缓列车通过时可能产生的振动波及范围。

相对于传统道床结构，该结构能够将地面下传的振动能量减少至少40%。

2.钢弹簧板的选择和调整对减振效果有重要影响。

在实际施工中，选择了优质的弹簧材料，采用了合理的板材厚度和布局方式，并对弹簧板的弹性模量进行了精确调节。

通过多次试验和优化，实现了最佳的减振效果。

3.实际使用中列车的行驶平稳性和乘坐舒适度得到了有效提升。

乘客对新线路的舒适度评价普遍较好，列车运行速度和频次也能够满足当地交通需求。

地铁钢弹簧浮置板道床动力特性分析地铁钢弹簧浮置板道床动力特性分析引言：随着城市快速发展和人口数量的增加，地铁成为现代都市交通的重要组成部分。

地铁道床作为地铁轨道的基础支撑，承担着传递轨道荷载和减少振动的重要功能。

而钢弹簧浮置板道床则是一种新型的道床结构，具有良好的隔振性能和较高的稳定性，在地铁轨道工程中得到了广泛的应用。

本文将对地铁钢弹簧浮置板道床的动力特性进行分析，以期为地铁轨道工程的设计和施工提供理论支持。

1. 地铁钢弹簧浮置板道床的结构与特点地铁钢弹簧浮置板道床由钢弹簧浮置板、铁路石棉橡胶垫层、沥青砂浆垫层和纤维混凝土层组成。

钢弹簧浮置板是道床的重要组成部分，起到支撑轨道和传递荷载的作用。

铁路石棉橡胶垫层具有良好的隔振功能，可以减少振动和噪声的传播。

沥青砂浆垫层和纤维混凝土层则起到固定和保护道床的作用。

2. 地铁钢弹簧浮置板道床的静力特性地铁钢弹簧浮置板道床的静力特性主要包括刚度、稳定性和承载能力。

刚度是指道床对荷载的抵抗能力，与钢弹簧的弹性模量和板道床结构的刚度相关。

稳定性是指道床在荷载作用下保持稳定的能力，与钢弹簧的刚度、纤维混凝土层的强度和道床支撑条件相关。

承载能力是指道床能够承受的最大荷载，与钢弹簧和纤维混凝土层的强度相关。

3. 地铁钢弹簧浮置板道床的动力特性地铁钢弹簧浮置板道床的动力特性主要包括振动特性和噪声传播特性。

振动特性是指道床在列车通过时的振动情况，主要取决于钢弹簧的刚度和阻尼特性。

噪声传播特性是指列车行驶时产生的噪声在地铁道床中的传播情况，主要取决于钢弹簧浮置板和铁路石棉橡胶垫层的吸声和隔声性能。

4. 地铁钢弹簧浮置板道床动力特性分析方法地铁钢弹簧浮置板道床的动力特性分析可以借助数值模拟和试验方法。

数值模拟方法包括有限元法和计算流体力学法，可以模拟道床结构在振动和噪声传播过程中的动态响应。

试验方法可以通过模型试验和现场试验来验证和补充数值模拟结果，得到更准确的动力特性参数。

V.01钢弹簧浮置板道床减振系统——检修维护技术手册——第一部分钢弹簧浮置板道床简介第 1 节钢弹簧浮置板道床简介钢弹簧浮置板轨道结构是一种新型的特殊减振轨道结构形式，由道床板、钢弹簧隔振器、剪力铰、密封条、水平限位装置、钢轨与扣件等组成。

它将具有一定质量和刚度的混凝土道床板置于钢弹簧隔振器上，构成质量－弹簧－隔振系统。

其基本原理就是在轨道和基础间插入一固有频率远低于激振频率的线性隔振器，借以减少传入基础的振动量，是减小向下部结构传振和传声的最有效方法。

弹簧---质量---道床隔振系统的隔振作用的有效性，主要取决于道床的质量、弹簧的刚度及相互作用。

经过钢弹簧浮置板到床的隔离，列车产生的强大振动只有极少量会传递到下部结构，对下部结构和周围环境起到很好的保护作用。

钢弹簧浮置板系统频率低（一般4—8Hz），隔振效率高（一般20—40dB），主要应用于要求高、对振动比较敏感的路段,如音乐厅、歌剧院、医院、市政厅、会议中心、博物馆、高档物业和旅馆等。

钢弹簧浮置板技术几乎可用于各种轨道交通线路，包括：有轨电车、轻轨、地铁、城际铁路、高速客运专线等。

钢弹簧浮置板隔振系统是隔而固公司的专利技术，在国内城市轨道交通线路已经有了很多的应用业绩，经过应用实践证明，该系统具有以下明显的特点：隔振效果好，达25—40分贝以上；系统固有频率在 4—8 Hz；弹簧隔振器寿命长，设计寿命50年；同时具有三维弹性，水平方向位移小，无需附加限位装置；施工简单，可现场浇注；检查或更换弹簧十分方便，不用拆卸钢轨，不影响地铁运行；基础沉降造成的高度变化可以方便快速地进行调整（通过增减调平钢板实现）。

1、道床板每块道床板长度一般情况在30m左右，厚度在300mm---500mm之间，由C40混凝土和HRB400级钢筋一次性浇注而成，有良好的整体性。

道床板的断面形式根据其所处工况的不同，是有所区别的。

高架桥上或地铁车站内的浮置板道床断面是如图（1）的形式，盾构、暗挖等隧道内，多为如图（2）、（3）、（4）的形式。

预制式钢弹簧浮置板道床施工工法预制式钢弹簧浮置板道床施工工法一、前言预制式钢弹簧浮置板道床施工工法是一种用于铁路、地铁、轻轨等铁道交通线路的道床建设的施工方法。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行介绍。

二、工法特点1. 预制式钢弹簧浮置板道床施工工法采用模块化设计，快速安装，节省了施工时间和人力成本。

2. 结构简单，重量轻，对于地质条件较差或地下设施较多的区域，可以减少地基工程的影响。

3. 通过钢弹簧的弹性衔接，可以提高整体的隔振和减震效果，减少了铁道交通对周边环境和建筑物的影响。

4. 预制式道床板具有较好的稳定性和可靠性，能够满足不同线路的运行要求。

5. 隔音效果好，减少了噪音污染。

三、适应范围预制式钢弹簧浮置板道床施工工法适用于各类铁道交通线路，特别是需要考虑隔振、减震和降噪要求的场所。

它可以根据线路的需要进行设计和施工，适合不同基础条件和环境要求。

四、工艺原理预制式钢弹簧浮置板道床施工工法利用钢弹簧的弹性，将预制的道床板与地基连接起来，形成一个整体结构。

它通过采取预应力和弹性连接的方式，使得道床板具有较好的隔振、减震和降噪效果。

在施工过程中，需要根据实际情况采取相应的技术措施，保证施工质量。

五、施工工艺1. 基础处理：清理基础表面，进行必要的基础处理，保证基础的平整度和承载力。

2. 预制道床板安装：将预制的道床板依次安装在基础上，并通过钢弹簧进行连接。

3. 钢弹簧安装：将钢弹簧安装在道床板的支座上，调整钢弹簧的位置和弹性。

4. 道床板连接：通过连接件将道床板连接起来，形成一个整体结构。

5. 隔音处理：在道床板的底部可以进行隔音处理，以提高降噪效果。

6. 路基回填：在道床板安装完成后，进行路基的回填，确保道床板的稳定性和承载能力。

六、劳动组织预制式钢弹簧浮置板道床施工需要组织专业的施工队伍，包括工程师、技术人员和施工人员。

预制式钢弹簧浮置板道床施工工法一、前言预制式钢弹簧浮置板道床施工工法是一种新型的道床施工方法，它通过将预制的钢弹簧浮置板按照一定的方式铺设在轨道两侧，以达到减震、隔音、排水和保护轨道的效果。

本文将介绍该工法的特点、适应范围，以及施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点预制式钢弹簧浮置板道床施工工法的特点主要包括：1）减震效果显著：钢弹簧具有较好的弹性和减震效果，能够有效吸收轨道振动，降低列车运行对周围建筑物和环境的影响；2）隔音效果好：钢弹簧浮置板具有良好的隔音性能，可以有效隔离列车噪音，改善周围居民的生活环境；3）排水能力强：钢弹簧浮置板下部设置有排水孔，可以快速排出积水，保持道床干燥，减少维护工作；4）轨道保护性好：钢弹簧浮置板能够分散列车荷载，减小对轨道的破坏，延长轨道使用寿命。

三、适应范围预制式钢弹簧浮置板道床施工工法适用于各种地铁、轻轨、高速铁路等轨道交通线路的道床施工，特别适合于城市密集区域的建设，具有较高的适应性。

四、工艺原理预制式钢弹簧浮置板道床施工工法的工艺原理主要包括：1）施工工法与实际工程之间的联系：通过对施工工法与实际工程的对比分析，确定采用预制式钢弹簧浮置板道床施工工法的理论依据和可行性；2）采取的技术措施：针对施工过程中可能出现的问题和难点，采取相应的技术措施，确保施工工法的顺利实施和工程质量的达到设计要求。

五、施工工艺预制式钢弹簧浮置板道床施工工法的施工工艺分为以下几个阶段：1）准备工作：包括施工方案的制定、材料的选择和准备、施工现场的布置等；2）基础处理：根据设计要求，在道床上进行基础处理，保证施工基础的坚实和稳定；3）钢弹簧浮置板的预制：将钢弹簧浮置板按照设计要求进行预制，包括板材的切割、加工和组装等；4）板道施工：将预制的钢弹簧浮置板按照一定的方式铺设在道床上，进行固定和调整，确保每块板道的平整和稳定；5）检验验收：对施工完成的板道进行检验验收，确保施工质量符合设计要求。

地铁钢弹簧浮置板整体道床施工技术的分析摘要：轨道交通中，会对地铁轨道带来较大的作用力及动荷载，会使车辆的运行中产生较大的振动及噪声，为此就需要通过钢弹簧浮置板整体道床技术加以调节。

本文首先阐述了钢弹簧浮置板轨道结构及技术原理，进而对地铁钢弹簧浮置板整体道床施工技术加以应用，以期实现对这一技术的有效推广。

关键词：地铁；钢弹簧浮置板；整体道床施工前言：随着我国城市化进程的不断推进，交通运输体系也在不断建设与完善，为了缓解城市交通压力，以地铁为首的城市轨道交通系统的覆盖范围日益扩大。

在这个过程中，人们对于地铁列车运行中的平稳性要求日益提高，同时要采取有效技术措施控制地铁列车运行中的噪声，其中钢弹簧浮置板整体道床施工技术可以起到较好的控制及调节效果。

1.钢弹簧浮置板轨道结构与技术原理地铁钢弹簧浮置板的主要结构包括道床板等，通过弹条扣件，实现轨道及短轨枕之间的有效连接，对短轨枕及道床板，通过浇注混凝土，形成浮置板道床，通过钢弹簧振动隔绝装置进行支撑。

振动隔绝装置以外套筒进作为支座支撑，在实际的施工作业中，需要在浮置板道床中完成外套筒的预埋，以粘滞阻尼材料作为振动隔绝装置内筒。

不同的浮置板道床结构中，以剪力铰进行相互连接，实现剪力的有效传递，保证道床板形变现象的有效协调。

进行浮置板顶升工艺操作之前，要保障道床板两侧的密封，做好板间密封工作，以避免固体杂质在道床底部间隙中堆集。

在基底混凝土结构中安装辅助水平限位装置，将振动隔绝装置筒安装在限位装置的下部。

钢弹簧浮置板轨道可起到有效的隔绝振动效果，采用钢筋混凝土打造道床板，并将道床板设置于柔性螺旋钢弹簧振动隔绝装置之上，钢弹簧具备较好弹性，且具备稳定性及安全性。

列车行驶时，轨道交通车辆在钢轨上产生作用力，这个力向钢弹簧振动隔绝装置及整体道床板进行传递，浮置道床板在惯性力的作用下，可以对车辆的作用力加以抵消，此时通过振动隔绝装置向基础结构进行传递的，之后静荷载及少量动荷载，振动隔绝装置可起到调谐、滤波的重要作用[1]。
