数字下变频技术

数字接收机中基于TMS320C6416的数字下变频技术摘要: 数字下变频数字下变频是中频数字接收机数字接收机的关键技术之一，适用于高采样率、大带宽场合的数字下变频器下变频器，可由多DSP处理机来实现。

通过实验证明这种下变频器可以满足某雷达对抗侦察数字接收机实时数字下变频的需要。

关键词: 数字接收机数字下变频 DSP中频数字接收机常通过数字下变频技术降低采样数据率，减轻后续信号处理的压力。

数字下变频器有多种芯片可供选择，如Harris公司和Gray-Chip公司的产品。

然而这些器件无法满足雷达对抗侦察数字接收机高采样频率采样频率、大带宽的需要，必须针对这一特点研制基于多DSP的数字下变频器。

本文以某雷达对抗侦察数字接收机为例，介绍一种基于TI 公司的DSP TMS320C6416的数字下变频器。

1 数字下变频的基本原理数字下变频的基本原理见图1。

经A/D变换后的中频信号通过两个乘法器构成混频器，产生I、Q两路信号再通过低通滤波、抽取输出降低了采样频率的基带信号。

以某种数字接收机为例，其中频频率fc=200MHz，中频带宽B=20MHz，中频采样频率fs=500MHz，下变频时可以直接将中频频率变到0，也就是令图1中的f0=fc，此时位于中频带宽内对称于中频频率的信号频谱分量将发生混叠。

为避免这种现象可将中频下变频到一个较低的频率而不是0，设f0=190MHz，则下变频后的信号位于0～20MHz，通过低通滤波10倍抽取，相当于对变频后的信号以50MHz的采样频率采样。

利用DSP实现数字下变频的第一步是选择能满足上述数据处理要求的DSP。

对于混频运算，由于采样频率为500MHz，为实现实时处理则要求DSP至少具有500MIPS的处理能力处理能力，同时考虑到后续滤波抽取运算的需要，选用TI公司的高性能DSP芯片TMS320C6416。

2 TMS320C6416芯片的性能特点TMS320C6416是TI公司最新推出的高性能定点DSP，其时钟频率可达600MHz，最高处理能力为4800 MIPS，软件与C62X完全兼容，采用先进的甚长指令结构(VLIW)的DSP内核有6个ALU(32/40bit)，每个时钟周期可以执行8条指令，所有指令都可以条件执行。

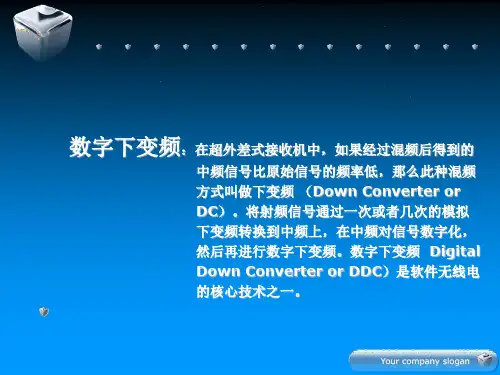

数字下变频（DDC）原理介绍数字变频技术是软件无线电的核心技术之一。

与模拟变频器相比，数字变频不存在模拟变频器中混频器的非线性和模拟本地振荡器的频率稳定度、边带、相位噪声、温度漂移、转换速率等人们关心但是难以彻底解决的问题，而且数字变频中频率步进和频率间隔也具有理想的性能，并且数字变频器的控制和修改比较容易，实现比较简单。

影响数字变频器性能的主要因素有两个：一是表示数字本振、输入信号以及混频乘法运算的样本数值的有限字长所引起的误差；二是数字本振相位分辨率不够大而引起的数字本振样本数值的近似取值。

数字变频器由数字混频器、数字控制振荡器（NCO）和低通滤波器三部分组成，如图 1所示。

图 1 数字下变频结构方框图1.1.正交数字下变频原理正交数字下变频包括两个部分：一是乘法器，二是数控振荡器（NCO）。

正交数字下变频是将数字化后的实信号分为两路，一路乘以cos(ωc n)，下变频到0中频，形成与原始信号相位相同的信号；另一路乘以sin (ωc n)，下变频到0中频，形成与原信号正交的信号。

其数学表达式为：)]2sin()2)[cos(()()(2s c s c fcnT j nT f j nT f n s e n s n y s πππ-==- （1） 其中c f 为中频信号的载频（中心频率），s T 是采样间隔，)(n s 表示ADC 后输出实信号，)(n y 为数字下变频后输出。

正交数字下变频中的正弦波sin (ωc n )和余弦波cos(ωc n )由NCO 产生。

NCO 主要有三部分组成：相位累加器、相位加法器和sin/cos 表只读存储器。

相位累加器的作用是将数字本振频率转换成相位，相位加法器的功能是设置一定初始相位，相位的正余弦值由查表求得。

其详细原理在此不再叙述，可查阅相关书籍。

1.2. 滤波抽取原理简述经过正交数字下变频之后，得到了零中频的基带复信号，此时信号的采样率仍然是ADC 采样频率（即中频信号的采样频率），数据率很高，信号的带宽远小于采样频率，所以滤波抽取（采样率降低）成为了数字下变频的一个必不可少的组成部分。

数字下变频电路的FPGA实现随着数字化时代的到来，数字信号处理技术已经成为了许多领域中不可或缺的一部分。

其中，数字下变频技术是一种非常重要的数字信号处理技术，被广泛应用于雷达、通信、音频处理等领域。

本文将介绍数字下变频电路的FPGA实现。

数字下变频电路的基本原理数字下变频电路的基本原理是将输入信号进行混频，将高频信号转换为低频信号，并对低频信号进行采样和滤波，得到一个纯净的低频信号。

数字下变频电路通常由数字信号处理器、数字乘法器和数字低通滤波器等组成。

FPGA实现数字下变频电路的优势 FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，能够根据需要实现各种数字电路。

与传统的数字信号处理芯片相比，FPGA具有以下优势：高速并行处理能力：FPGA内部具有大量的可编程逻辑器件，可以实现高速并行处理，提高处理速度和效率。

灵活性：FPGA可以通过重新编程实现不同的数字电路，方便灵活，可以快速适应不同的应用场景。

可靠性：FPGA内部具有严格的质量保证措施，保证了数字电路的可靠性和稳定性。

设计数字下变频电路的算法：根据具体应用场景和要求，利用MATLAB 等软件设计数字下变频电路的算法。

将算法转换为硬件描述语言：将设计的数字下变频电路算法转换为硬件描述语言（如VHDL或Verilog），并利用EDA工具进行仿真和验证。

将硬件描述语言编译成二进制文件：将生成的硬件描述语言编译成二进制文件，以便在FPGA上实现。

将二进制文件下载到FPGA中：将生成的二进制文件下载到FPGA中，通过调试和测试，最终实现数字下变频电路。

结论数字下变频电路的FPGA实现具有高速并行处理能力、灵活性和可靠性等优势，已经被广泛应用于雷达、通信、音频处理等领域。

通过设计算法、转换为硬件描述语言、编译成二进制文件以及下载到FPGA中等步骤，可以实现数字下变频电路的高效、快速和可靠实现。

数字下变频电路是一种重要的信号处理单元，它在通信、雷达、电子对抗等领域有着广泛的应用。

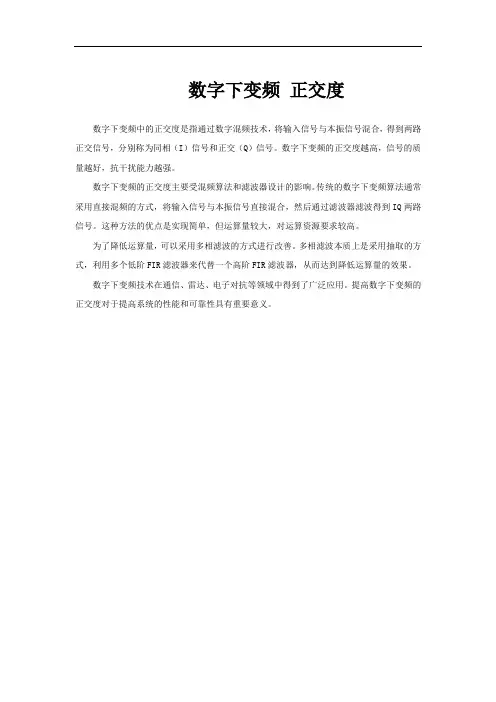

数字下变频正交度
数字下变频中的正交度是指通过数字混频技术，将输入信号与本振信号混合，得到两路正交信号，分别称为同相（I）信号和正交（Q）信号。

数字下变频的正交度越高，信号的质量越好，抗干扰能力越强。

数字下变频的正交度主要受混频算法和滤波器设计的影响。

传统的数字下变频算法通常采用直接混频的方式，将输入信号与本振信号直接混合，然后通过滤波器滤波得到IQ两路信号。

这种方法的优点是实现简单，但运算量较大，对运算资源要求较高。

为了降低运算量，可以采用多相滤波的方式进行改善。

多相滤波本质上是采用抽取的方式，利用多个低阶FIR滤波器来代替一个高阶FIR滤波器，从而达到降低运算量的效果。

数字下变频技术在通信、雷达、电子对抗等领域中得到了广泛应用。

提高数字下变频的正交度对于提高系统的性能和可靠性具有重要意义。

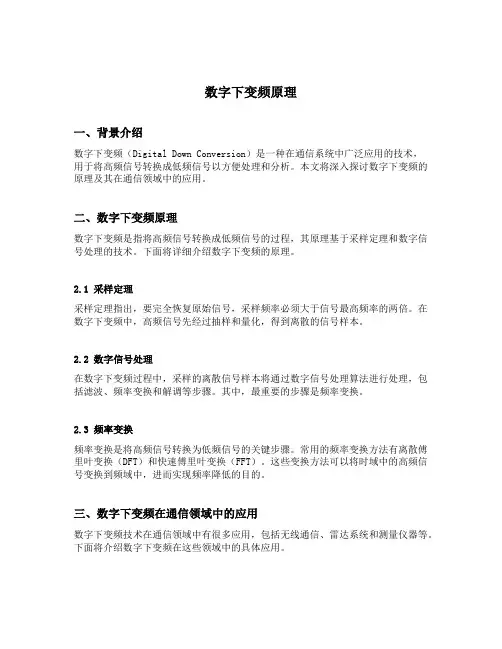

数字下变频原理一、背景介绍数字下变频（Digital Down Conversion）是一种在通信系统中广泛应用的技术，用于将高频信号转换成低频信号以方便处理和分析。

本文将深入探讨数字下变频的原理及其在通信领域中的应用。

二、数字下变频原理数字下变频是指将高频信号转换成低频信号的过程，其原理基于采样定理和数字信号处理的技术。

下面将详细介绍数字下变频的原理。

2.1 采样定理采样定理指出，要完全恢复原始信号，采样频率必须大于信号最高频率的两倍。

在数字下变频中，高频信号先经过抽样和量化，得到离散的信号样本。

2.2 数字信号处理在数字下变频过程中，采样的离散信号样本将通过数字信号处理算法进行处理，包括滤波、频率变换和解调等步骤。

其中，最重要的步骤是频率变换。

2.3 频率变换频率变换是将高频信号转换为低频信号的关键步骤。

常用的频率变换方法有离散傅里叶变换（DFT）和快速傅里叶变换（FFT）。

这些变换方法可以将时域中的高频信号变换到频域中，进而实现频率降低的目的。

三、数字下变频在通信领域中的应用数字下变频技术在通信领域中有很多应用，包括无线通信、雷达系统和测量仪器等。

下面将介绍数字下变频在这些领域中的具体应用。

3.1 无线通信在无线通信系统中，数字下变频可以将接收到的高频信号转换成低频信号进行处理。

这样做的好处是可以减少硬件成本、节省功耗和提高通信质量。

数字下变频还可以实现频谱分析和信号识别等功能。

3.2 雷达系统雷达系统中使用数字下变频技术可以降低系统复杂度和功耗。

数字下变频可以将雷达接收到的高频信号转换成低频信号进行处理和分析，实现目标检测、跟踪和成像等功能。

3.3 测量仪器在测量仪器中，数字下变频可以将高频信号转换成低频信号进行处理和分析。

这样可以降低系统噪声、提高测量精度，并且方便对信号进行数字处理和存储。

四、总结通过对数字下变频原理的深入探讨，我们了解到数字下变频是将高频信号转换成低频信号的一种重要技术。

通信系统中的数字上变频和下变频数字上变频器(DUC)和数字下变频器(DDC)不仅仅是通信应用(如软件无线电)中的关键，而且在需要窄带信号高速流的应用中也是重要的。

另外，DDC结构容易控制所有取样速率下的混淆防止分样。

让我们看看数字记录5MHz带宽(中心在50MHz)信号的问题。

此信号可以是来自RF-IF模拟下变频器的信号或者是直接从天线接收的信号。

为了满足尼奎斯特准则，我们需要以105ms/s取样率取样此信号。

然而，为了合理地捕获此信号，应该在较高的取样率(至少200ms/s)取样此信号。

假设ADC为16位，在该速率下被取样的信号会产生400MB/s数据。

也许更难办的是以这样高速率采集和存储数据缺乏商业可用的方案。

大多数可用的PC基数字器仅能在大约几分之几秒内存储此数据。

数字下变频DDC在持续时间期间可以数字记录RF信号。

在此实例中，我们仅需要记录5MHz信号(中心频率50MHz)，而不是ADC的整个尼奎斯特带宽。

DDC允许除去其余数据，并降低数据率。

在现场可编程门阵列(FPGA)中实现时，简单的数字下变频分为3个性质不同的步：频率变换、滤波和分样(图1)。

频率变换和滤波第1步是频率变换。

5MHz频带需要降低变换到基带，靠乘或与载频(fc)正弦信号混频实现这种变换。

用数字控制振荡器(NCO)数字产生正弦波。

NCO通常也称之为本机振荡器(LO)，它可以在精确频率和相位下产生取样波形。

随着信号从50MHz变频到基带，信号拷贝也从50 MHz变频到100 MHz。

基于此原因，新的基带信号必须滤波，去除较高频率的信号。

然而，到此我们的任务没有完成。

我们仍有1个在200ms/s取样的低频基带信号。

传输额外不必要数据时不希望PC总线过载，我们重新取样信号来降低有效取样率。

这靠分样实现，在规则的时间间隔内从数字化的信号中去除数据点。

在此例中，取样从200ms/s下降到10ms/s，每20个取样去除19个取样。

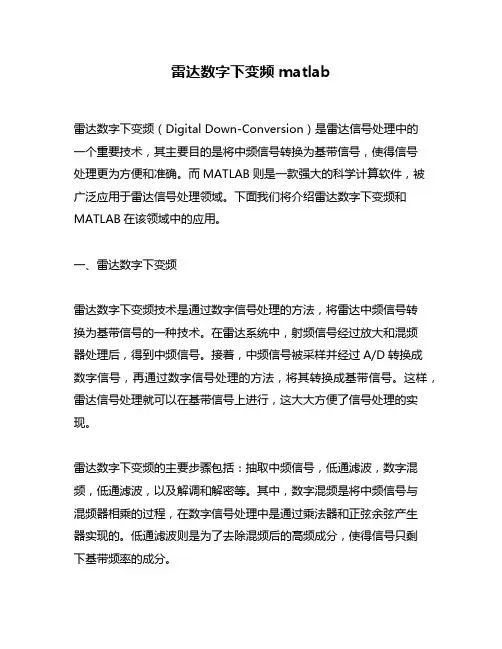

雷达数字下变频 matlab雷达数字下变频（Digital Down-Conversion）是雷达信号处理中的一个重要技术，其主要目的是将中频信号转换为基带信号，使得信号处理更为方便和准确。

而MATLAB则是一款强大的科学计算软件，被广泛应用于雷达信号处理领域。

下面我们将介绍雷达数字下变频和MATLAB在该领域中的应用。

一、雷达数字下变频雷达数字下变频技术是通过数字信号处理的方法，将雷达中频信号转换为基带信号的一种技术。

在雷达系统中，射频信号经过放大和混频器处理后，得到中频信号。

接着，中频信号被采样并经过A/D转换成数字信号，再通过数字信号处理的方法，将其转换成基带信号。

这样，雷达信号处理就可以在基带信号上进行，这大大方便了信号处理的实现。

雷达数字下变频的主要步骤包括：抽取中频信号，低通滤波，数字混频，低通滤波，以及解调和解密等。

其中，数字混频是将中频信号与混频器相乘的过程，在数字信号处理中是通过乘法器和正弦余弦产生器实现的。

低通滤波则是为了去除混频后的高频成分，使得信号只剩下基带频率的成分。

二、MATLAB在雷达信号处理中的应用MATLAB在雷达信号处理中起到了极为重要的作用，其数学建模和仿真能力为雷达信号处理提供了丰富的工具和方法。

下面我们结合雷达数字下变频技术，介绍MATLAB在该领域中的应用。

1. 抽取中频信号在抽取中频信号的过程中，MATLAB可以通过模拟数字信号处理来模拟中频信号的采样和A/D转换过程。

使用MATLAB的fft函数可以对采样后的信号进行频谱分析，从而确定信号的中频。

此外，也可以使用MATLAB进行滤波和降噪处理，以便更加准确地提取中频信号。

2. 数字混频MATLAB中可以使用自定义函数和工具箱实现数字混频的过程。

例如，可以使用dsptoolbox工具箱中的PhaseLockedLoop和CostasLoop函数来实现数字混频和解调处理。

此外，MATLAB也提供了多种数字滤波器设计工具，可以用于信号低通滤波的实现。

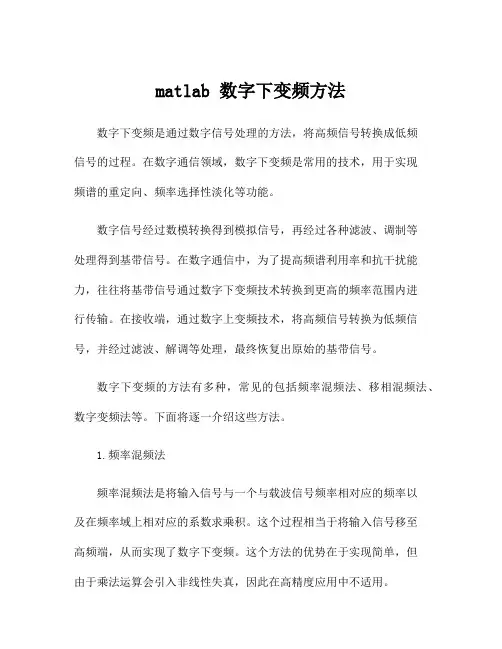

matlab 数字下变频方法数字下变频是通过数字信号处理的方法，将高频信号转换成低频信号的过程。

在数字通信领域，数字下变频是常用的技术，用于实现频谱的重定向、频率选择性淡化等功能。

数字信号经过数模转换得到模拟信号，再经过各种滤波、调制等处理得到基带信号。

在数字通信中，为了提高频谱利用率和抗干扰能力，往往将基带信号通过数字下变频技术转换到更高的频率范围内进行传输。

在接收端，通过数字上变频技术，将高频信号转换为低频信号，并经过滤波、解调等处理，最终恢复出原始的基带信号。

数字下变频的方法有多种，常见的包括频率混频法、移相混频法、数字变频法等。

下面将逐一介绍这些方法。

1.频率混频法频率混频法是将输入信号与一个与载波信号频率相对应的频率以及在频率域上相对应的系数求乘积。

这个过程相当于将输入信号移至高频端，从而实现了数字下变频。

这个方法的优势在于实现简单，但由于乘法运算会引入非线性失真，因此在高精度应用中不适用。

2.移相混频法移相混频法是将输入信号分别与正弦、余弦信号相乘，然后将两路信号相加。

这个过程相当于对信号进行移相操作，并将其变换到高频端，实现了数字下变频。

这个方法的优势在于实现简单，并且由于只有乘法运算，因此非线性失真较小。

3.数字变频法数字变频法是将输入信号进行离散傅里叶变换（DFT），得到信号在频域中的表示，然后将信号在频域中的分量进行平移操作，最后进行逆离散傅里叶变换（IDFT），得到原始模拟信号。

这个方法的优势在于可以实现非常精细的变频，但由于需要进行离散傅里叶变换和逆离散傅里叶变换，运算量较大。

除了上述方法，数字下变频还可以通过其他一些技术实现，比如直接数字合成（DDS）技术、深度神经网络（DNN）技术等。

这些方法在特定情况下可以实现更高的性能和更低的成本。

总之，数字下变频是一种重要的数字信号处理方法，可以将高频信号转换为低频信号，实现频谱的重定向和频率选择性淡化。

在数字通信领域具有广泛应用，也是未来数字通信技术发展的重要方向之一。

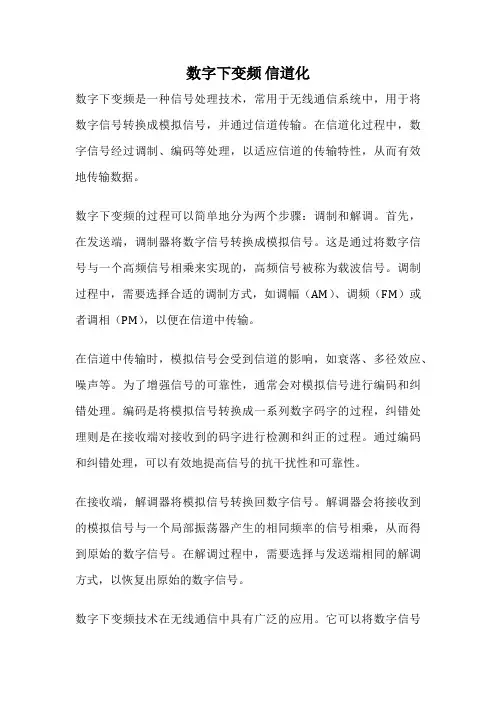

数字下变频信道化数字下变频是一种信号处理技术，常用于无线通信系统中，用于将数字信号转换成模拟信号，并通过信道传输。

在信道化过程中，数字信号经过调制、编码等处理，以适应信道的传输特性，从而有效地传输数据。

数字下变频的过程可以简单地分为两个步骤：调制和解调。

首先，在发送端，调制器将数字信号转换成模拟信号。

这是通过将数字信号与一个高频信号相乘来实现的，高频信号被称为载波信号。

调制过程中，需要选择合适的调制方式，如调幅（AM）、调频（FM）或者调相（PM），以便在信道中传输。

在信道中传输时，模拟信号会受到信道的影响，如衰落、多径效应、噪声等。

为了增强信号的可靠性，通常会对模拟信号进行编码和纠错处理。

编码是将模拟信号转换成一系列数字码字的过程，纠错处理则是在接收端对接收到的码字进行检测和纠正的过程。

通过编码和纠错处理，可以有效地提高信号的抗干扰性和可靠性。

在接收端，解调器将模拟信号转换回数字信号。

解调器会将接收到的模拟信号与一个局部振荡器产生的相同频率的信号相乘，从而得到原始的数字信号。

在解调过程中，需要选择与发送端相同的解调方式，以恢复出原始的数字信号。

数字下变频技术在无线通信中具有广泛的应用。

它可以将数字信号转换成模拟信号，以适应不同的信道传输特性。

通过调制、编码和解调等处理，数字下变频技术可以在信道中传输可靠的数据。

它为无线通信系统提供了高效、可靠的数据传输方式，促进了信息的交流和传播。

无论是手机通信、卫星通信还是无线局域网，数字下变频技术都扮演着重要的角色。

数字下变频技术的发展使得无线通信系统的性能不断提升。

随着技术的不断创新和进步，数字下变频技术将会在未来发挥更加重要的作用。

通过进一步研究和改进，数字下变频技术有望实现更高的传输速率、更低的误码率和更强的抗干扰能力。

这将极大地推动无线通信技术的发展，为人们的生活带来更多的便利和创新。

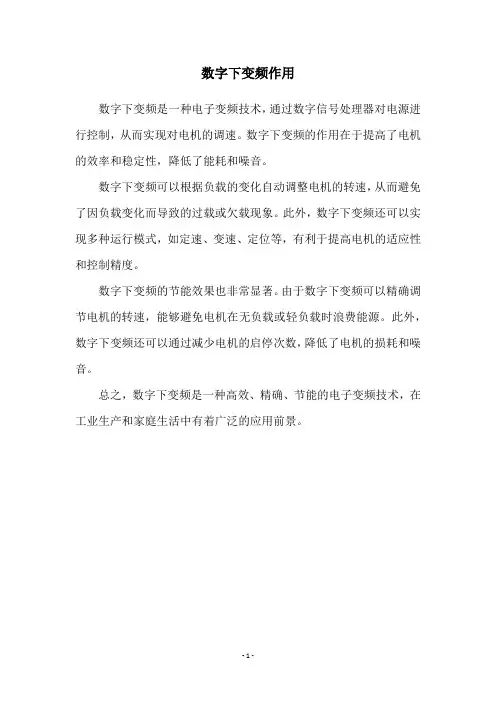

数字下变频作用
数字下变频是一种电子变频技术，通过数字信号处理器对电源进行控制，从而实现对电机的调速。

数字下变频的作用在于提高了电机的效率和稳定性，降低了能耗和噪音。

数字下变频可以根据负载的变化自动调整电机的转速，从而避免了因负载变化而导致的过载或欠载现象。

此外，数字下变频还可以实现多种运行模式，如定速、变速、定位等，有利于提高电机的适应性和控制精度。

数字下变频的节能效果也非常显著。

由于数字下变频可以精确调节电机的转速，能够避免电机在无负载或轻负载时浪费能源。

此外，数字下变频还可以通过减少电机的启停次数，降低了电机的损耗和噪音。

总之，数字下变频是一种高效、精确、节能的电子变频技术，在工业生产和家庭生活中有着广泛的应用前景。

- 1 -。

通信应用中的数字上变频和下变频数字上变频器(DUC)和数字下变频器(DDC)不仅仅是通信应用(如软件无线电)中的关键，而且在需要窄带信号高速流的应用中也是重要的。

另外，DDC结构容易控制所有取样速率下的混淆防止分样。

做为1个例子，让我们看看数字记录5MHz带宽(中心在50MHz)信号的问题。

此信号可以是来自RF-IF模拟下变频器的信号或者是直接从天线接收的信号。

为了满足尼奎斯特准则，我们需要以105ms/s取样率取样此信号。

然而，为了合理地捕获此信号，应该在较高的取样率(至少200ms/s)取样此信号。

假设ADC为16位，在该速率下被取样的信号会产生400MB/s数据。

也许更难办的是以这样高速率采集和存储数据缺乏商业可用的方案。

大多数可用的PC基数字器仅能在大约几分之几秒内存储此数据。

数字下变频DDC在持续时间期间可以数字记录RF信号。

在此实例中，我们仅需要记录5MHz信号(中心频率50MHz)，而不是ADC的整个尼奎斯特带宽。

DDC允许除去其余数据，并降低数据率。

在现场可编程门阵列(FPGA)中实现时，简单的数字下变频分为3个性质不同的步：频率变换、滤波和分样(图1)。

频率变换和滤波第1步是频率变换。

5MHz频带需要降低变换到基带，靠乘或与载频(fc)正弦信号混频实现这种变换。

用数字控制振荡器(NCO)数字产生正弦波。

NCO通常也称之为本机振荡器(LO)，它可以在精确频率和相位下产生取样波形。

随着信号从50MHz变频到基带，信号拷贝也从50 MHz变频到100 MHz。

基于此原因，新的基带信号必须滤波，去除较高频率的信号。

然而，到此我们的任务没有完成。

我们仍有1个在200ms/s取样的低频基带信号。

传输额外不必要数据时不希望PC总线过载，我们重新取样信号来降低有效取样率。

这靠分样实现，在规则的时间间隔内从数字化的信号中去除数据点。

在此例中，取样从200ms/s 下降到10ms/s，每20个取样去除19个取样。

matlab 数字下变频实现
在MATLAB中，数字下变频（Digital Down-Conversion，简称DDC）是通过数字信号处理技术来实现的。

数字下变频通常用于将高频信号转换为低频信号，以便进行后续的处理或分析。

下面我会从几个方面来介绍在MATLAB中实现数字下变频的方法。

首先，数字下变频的实现通常涉及到信号的混频和滤波。

在MATLAB中，你可以使用内置的信号处理工具箱来实现这一过程。

首先，你需要使用数字信号处理中的混频器来将高频信号转换到基带频率。

接着，你可以使用低通滤波器来滤除不需要的高频成分，得到你所需的低频信号。

其次，你也可以使用MATLAB中的FFT（快速傅里叶变换）来实现数字下变频。

你可以先对原始信号进行FFT变换得到频谱，然后通过频域操作将高频信号转移到基带频率，最后再进行IFFT（反傅里叶变换）得到你所需的低频信号。

此外，在MATLAB中，你还可以使用相关工具箱中的信号生成函数和滤波器设计函数来实现数字下变频。

你可以使用信号生成函数生成高频信号，然后通过滤波器设计函数设计一个低通滤波器，将
高频信号滤波得到低频信号。

总的来说，在MATLAB中实现数字下变频可以通过使用信号处理工具箱中的混频器、滤波器、FFT变换、相关函数等方法来实现。

当然，具体的实现方法还取决于你的具体需求和信号特性，你可能需要根据实际情况选择最合适的方法来实现数字下变频。

希望这些信息能够帮助到你。

数字下变频技术研究【摘要】数字下变频技术是软件无线电中的关键技术之一。

从信号中去除高频信息，降低抽样频率而不导致频谱混叠的过程称之为抽取。

若信号不进行滤波就抽取，信号将出现混叠，那么其关键问题就是抽取前的滤波。

现以软件无线电的基本知识为基础，分析了单级和多级抽样频率转换，并进行了比较。

【关键词】软件无线电下变频抽取【中图分类号】tn925 【文献标识码】a 【文章编号】1006－9682（2011）10－0078－02一、引言软件无线电是将模块化、标准化的硬件以总线方式连接构成基本平台，通过软件加载实现各种无线通信的一种开放式体系结构。

其核心思想是：将a/d，d/a（模数/数模）变换器尽量靠近天线，以信号的从分数字化为前提，依靠软件来确定和完成无线电台的功能，也既尽可能用软件来定义无线电功能。

在这种框架下，采样尽量往射频高端搬移。

它可以使无线通信系统具有很好的通用性、灵活性，使系统互联和升级变得十分方便。

由于受adc器件的限制，目前无法直接对射频信号进行采样，数字中频软件无线电正成为理想软件无线电的一种经济、适用的折中选择。

为了解决高速adc和dsp处理能力的矛盾，一方面要靠数字信号处理器速度的提高，另一方面则靠ddc（数字下变频）技术的采用，将采样得到的高速率信号变成低速率基带信号，以便dsp 实时处理。

二、数字下变频的任务数字下变频的任务是将a/d输出的含有多路信道的高速数字信号进行信道划分与提取，包括变频、滤波和降采样等处理。

数字下变频的基本功能是从输入的宽带高数据流的数字信号中提取所需的窄带信号，将其下变频为数字基带信号，并转换成较低的数据流。

数字下变频经两个相乘器所构成的混频器，将输入来的数字信号和正弦信号发生器产生的正交正弦信号相乘，相乘结果为i，q两路信号；再分别经高抽取滤波器和有限长冲击响应（fir）滤波器的处理，由这两个滤波器构成的复合滤波器的功能是低通滤波和抽取，其输出是数据流降低了的数字基带信号；再经过格式转换完成输出数据的格式调整。
