数字下变频器的设计与实现

家庭网络中数字下变频器的设计与实现近年来，随着家庭网络的普及，人们对网络速度和稳定性的需求也越来越高。

而作为家庭网络的关键组成部分之一，数字下变频器在提供高效且稳定的网络连接方面发挥着不可忽视的作用。

本文将重点探讨家庭网络中数字下变频器的设计与实现，旨在为读者提供有关该技术的全面了解和实际应用指导。

一、数字下变频器的原理及作用数字下变频器，又称为数字降频器，主要用于将网络信号从高频率转换为低频率，以提供更高的稳定性和传输效率。

其主要作用包括但不限于以下几个方面：1. 信号降频：通过数字下变频器，家庭网络信号可以从高频率（例如5GHz）转换为低频率（例如2.4GHz），使信号更容易穿透墙壁和障碍物，以覆盖更广的区域。

2. 网络优化：数字下变频器可以通过自动选择最佳工作频率和信道，消除网络中的干扰和拥挤现象，从而提供更稳定、高效的网络连接。

3. 设备兼容：由于某些老旧设备只支持低频率网络，数字下变频器可以将高频率信号转换为低频率，以兼容这些设备，增强网络的通用性。

二、数字下变频器的设计要点数字下变频器的设计需要考虑以下几个重要要点，读者可以根据实际情况进行参考和调整：1. 信号处理能力：数字下变频器应具备足够的信号处理能力，以快速、准确地将高频率信号转换为低频率。

高速的处理器和优化的算法可以提高信号处理效率和稳定性。

2. 网络优化算法：数字下变频器应采用智能化的网络优化算法，能够自动选择最佳工作频率和信道，减少干扰和拥挤，提供更稳定和高效的网络连接。

3. 天线设计：良好的天线设计可以改善信号覆盖范围和穿透能力。

数字下变频器的天线应该具备高增益、低损耗的特性，以提供更稳定、广泛的网络覆盖。

4. 安全性保障：数字下变频器应提供多种安全机制，包括但不限于WPA2加密、MAC地址过滤等，以确保家庭网络的安全性和隐私保护。

三、数字下变频器的实现步骤在实际应用中，数字下变频器的实现步骤可以大致分为以下几个方面：1. 硬件选型：根据实际需求和预算，选择适合的数字下变频器硬件设备。

数字下变频电路的FPGA实现随着数字化时代的到来，数字信号处理技术已经成为了许多领域中不可或缺的一部分。

其中，数字下变频技术是一种非常重要的数字信号处理技术，被广泛应用于雷达、通信、音频处理等领域。

本文将介绍数字下变频电路的FPGA实现。

数字下变频电路的基本原理数字下变频电路的基本原理是将输入信号进行混频，将高频信号转换为低频信号，并对低频信号进行采样和滤波，得到一个纯净的低频信号。

数字下变频电路通常由数字信号处理器、数字乘法器和数字低通滤波器等组成。

FPGA实现数字下变频电路的优势 FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，能够根据需要实现各种数字电路。

与传统的数字信号处理芯片相比，FPGA具有以下优势：高速并行处理能力：FPGA内部具有大量的可编程逻辑器件，可以实现高速并行处理，提高处理速度和效率。

灵活性：FPGA可以通过重新编程实现不同的数字电路，方便灵活，可以快速适应不同的应用场景。

可靠性：FPGA内部具有严格的质量保证措施，保证了数字电路的可靠性和稳定性。

设计数字下变频电路的算法：根据具体应用场景和要求，利用MATLAB 等软件设计数字下变频电路的算法。

将算法转换为硬件描述语言：将设计的数字下变频电路算法转换为硬件描述语言（如VHDL或Verilog），并利用EDA工具进行仿真和验证。

将硬件描述语言编译成二进制文件：将生成的硬件描述语言编译成二进制文件，以便在FPGA上实现。

将二进制文件下载到FPGA中：将生成的二进制文件下载到FPGA中，通过调试和测试，最终实现数字下变频电路。

结论数字下变频电路的FPGA实现具有高速并行处理能力、灵活性和可靠性等优势，已经被广泛应用于雷达、通信、音频处理等领域。

通过设计算法、转换为硬件描述语言、编译成二进制文件以及下载到FPGA中等步骤，可以实现数字下变频电路的高效、快速和可靠实现。

数字下变频电路是一种重要的信号处理单元，它在通信、雷达、电子对抗等领域有着广泛的应用。

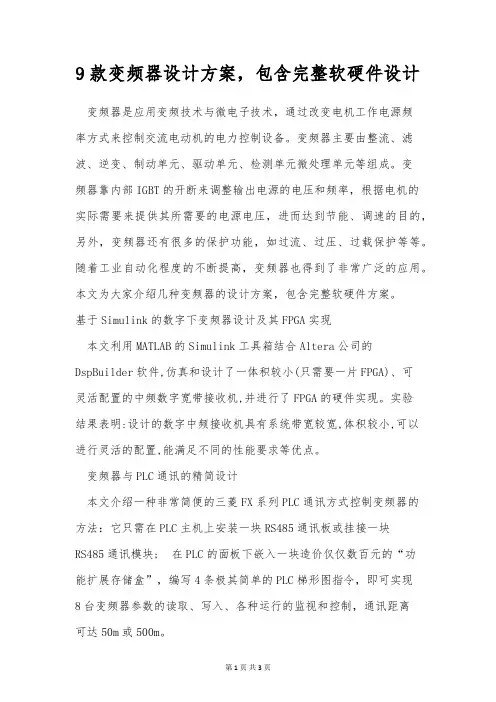

9款变频器设计方案，包含完整软硬件设计变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流、滤波、逆变、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

本文为大家介绍几种变频器的设计方案，包含完整软硬件方案。

基于Simulink的数字下变频器设计及其FPGA实现本文利用MATLAB的Simulink工具箱结合Altera公司的DspBuilder软件,仿真和设计了一体积较小(只需要一片FPGA)、可灵活配置的中频数字宽带接收机,并进行了FPGA的硬件实现。

实验结果表明:设计的数字中频接收机具有系统带宽较宽,体积较小,可以进行灵活的配置,能满足不同的性能要求等优点。

变频器与PLC通讯的精简设计本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装一块RS485通讯板或挂接一块RS485通讯模块; 在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”，编写4条极其简单的PLC梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达50m或500m。

基于CPLD的级联型多电平变频器脉冲发生器的设计级联型多电平变频器其PWM驱动信号很难由单一的DSP或单片机完成。

本文设计的由DSP与CPLD构成的PWM脉冲发生器较好的解决了这一问题,用双DSP输出24路时存在同时性的问题,因而用复杂可编程逻辑器件CPLD来实现。

在级联型多电平变频器中有比较好的应用前景。

基于 RFFC2071的变频器设计结合RFFC2071设计变频器，主要应用于通信市场中各频段室内、室外覆盖用直放站及其它频率变换应用等。

变频器在数字化转型中有哪些创新应用在当今数字化转型的浪潮中，变频器作为工业自动化领域的关键设备，正经历着一系列创新应用的变革。

这些创新不仅提升了生产效率、降低了能耗，还为企业的智能化发展提供了有力支持。

变频器，简单来说，就是通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。

它的基本原理是将固定频率的交流电转换为可变频率的交流电，从而实现对电机转速的精确调节。

在数字化转型的背景下，变频器的创新应用首先体现在智能控制方面。

传统的变频器控制方式往往较为简单，而现在，通过与先进的传感器和智能算法相结合，变频器能够实现对电机运行状态的实时监测和精准控制。

例如，通过安装温度传感器、振动传感器等，可以实时获取电机的运行参数，然后利用智能算法对这些数据进行分析和处理，进而自动调整变频器的输出频率和电压，使电机始终在最佳工作状态下运行。

这种智能控制不仅提高了设备的稳定性和可靠性，还大大延长了电机的使用寿命。

另外，变频器在能源管理方面也有了显著的创新应用。

随着全球对节能减排的重视程度不断提高，企业对于降低能耗的需求日益迫切。

变频器能够根据实际负载情况，动态地调整电机的转速和输出功率，从而实现能源的高效利用。

在一些大型工业设备中，如风机、水泵等，采用变频器进行调速控制，可以显著降低能耗。

据统计，在合适的应用场景下，使用变频器节能效果可达 30%以上。

而且，通过与能源管理系统的集成，变频器可以将能源消耗数据实时上传到云端，企业管理者能够清晰地了解各个设备的能耗情况，为制定节能策略提供科学依据。

在工业 40 的推动下，变频器在智能制造领域也发挥着重要作用。

在自动化生产线中，众多的电机需要协同工作，以实现高效的生产流程。

变频器通过与工业网络的连接，能够实现与其他设备的无缝通信和协同控制。

例如，在汽车生产线上，当某个工位的生产任务发生变化时，变频器可以迅速调整相关电机的转速，以适应新的生产节奏。

同时，借助数字化技术，变频器还可以实现远程监控和诊断。

通信系统中的数字上变频和下变频数字上变频器(DUC)和数字下变频器(DDC)不仅仅是通信应用(如软件无线电)中的关键，而且在需要窄带信号高速流的应用中也是重要的。

另外，DDC结构容易控制所有取样速率下的混淆防止分样。

让我们看看数字记录5MHz带宽(中心在50MHz)信号的问题。

此信号可以是来自RF-IF模拟下变频器的信号或者是直接从天线接收的信号。

为了满足尼奎斯特准则，我们需要以105ms/s取样率取样此信号。

然而，为了合理地捕获此信号，应该在较高的取样率(至少200ms/s)取样此信号。

假设ADC为16位，在该速率下被取样的信号会产生400MB/s数据。

也许更难办的是以这样高速率采集和存储数据缺乏商业可用的方案。

大多数可用的PC基数字器仅能在大约几分之几秒内存储此数据。

数字下变频DDC在持续时间期间可以数字记录RF信号。

在此实例中，我们仅需要记录5MHz信号(中心频率50MHz)，而不是ADC的整个尼奎斯特带宽。

DDC允许除去其余数据，并降低数据率。

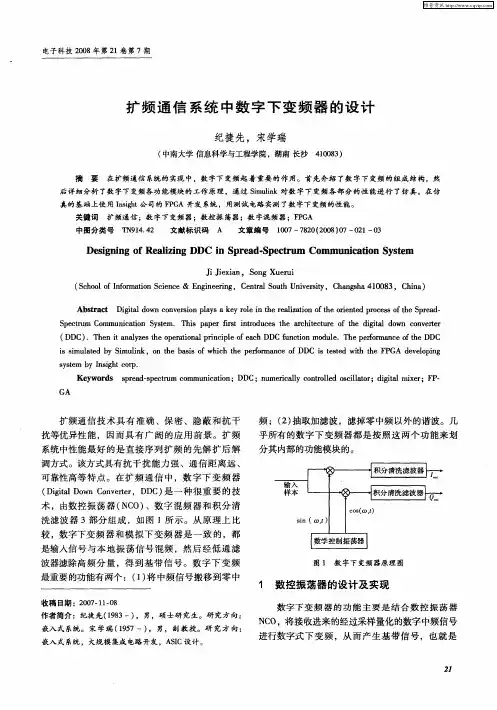

在现场可编程门阵列(FPGA)中实现时，简单的数字下变频分为3个性质不同的步：频率变换、滤波和分样(图1)。

频率变换和滤波第1步是频率变换。

5MHz频带需要降低变换到基带，靠乘或与载频(fc)正弦信号混频实现这种变换。

用数字控制振荡器(NCO)数字产生正弦波。

NCO通常也称之为本机振荡器(LO)，它可以在精确频率和相位下产生取样波形。

随着信号从50MHz变频到基带，信号拷贝也从50 MHz变频到100 MHz。

基于此原因，新的基带信号必须滤波，去除较高频率的信号。

然而，到此我们的任务没有完成。

我们仍有1个在200ms/s取样的低频基带信号。

传输额外不必要数据时不希望PC总线过载，我们重新取样信号来降低有效取样率。

这靠分样实现，在规则的时间间隔内从数字化的信号中去除数据点。

在此例中，取样从200ms/s下降到10ms/s，每20个取样去除19个取样。

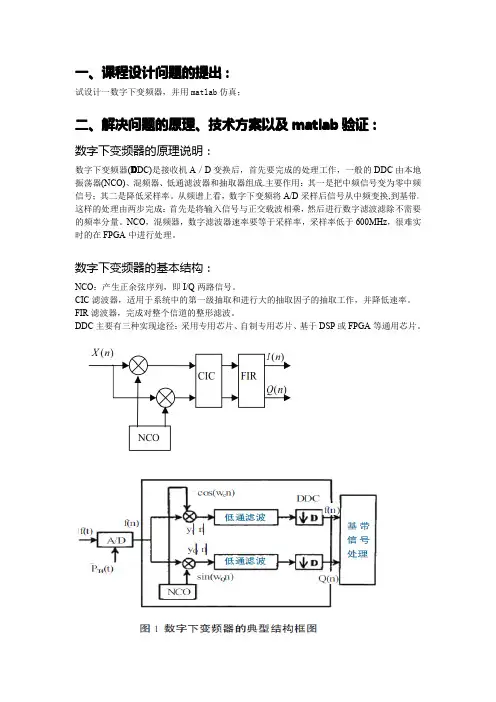

matlab 数字下变频实现
在MATLAB中，数字下变频（Digital Down-Conversion，简称DDC）是通过数字信号处理技术来实现的。

数字下变频通常用于将高频信号转换为低频信号，以便进行后续的处理或分析。

下面我会从几个方面来介绍在MATLAB中实现数字下变频的方法。

首先，数字下变频的实现通常涉及到信号的混频和滤波。

在MATLAB中，你可以使用内置的信号处理工具箱来实现这一过程。

首先，你需要使用数字信号处理中的混频器来将高频信号转换到基带频率。

接着，你可以使用低通滤波器来滤除不需要的高频成分，得到你所需的低频信号。

其次，你也可以使用MATLAB中的FFT（快速傅里叶变换）来实现数字下变频。

你可以先对原始信号进行FFT变换得到频谱，然后通过频域操作将高频信号转移到基带频率，最后再进行IFFT（反傅里叶变换）得到你所需的低频信号。

此外，在MATLAB中，你还可以使用相关工具箱中的信号生成函数和滤波器设计函数来实现数字下变频。

你可以使用信号生成函数生成高频信号，然后通过滤波器设计函数设计一个低通滤波器，将
高频信号滤波得到低频信号。

总的来说，在MATLAB中实现数字下变频可以通过使用信号处理工具箱中的混频器、滤波器、FFT变换、相关函数等方法来实现。

当然，具体的实现方法还取决于你的具体需求和信号特性，你可能需要根据实际情况选择最合适的方法来实现数字下变频。

希望这些信息能够帮助到你。

数字下变频原理数字下变频是一种常用于通信系统中的技术，它能够将高频信号转换成低频信号，从而方便信号的处理和传输。

本文将介绍数字下变频的原理及其在通信系统中的应用。

一、数字下变频的原理数字下变频的原理基于信号的采样和数字信号处理技术。

具体而言，数字下变频包括两个主要步骤：采样和数字信号处理。

1. 采样：首先，将高频信号进行采样，即按照一定的时间间隔对信号进行离散化处理。

采样的频率需要满足奈奎斯特采样定理，即采样频率要大于信号频率的两倍。

采样后得到的信号是离散的时间序列。

2. 数字信号处理：接下来，对采样得到的信号进行数字信号处理。

首先进行模数转换，将离散的时间序列转换为连续的模拟信号。

然后，对模拟信号进行滤波处理，去除不需要的高频成分。

最后，进行频率变换，将信号的频率从高频变为低频。

这个过程通常使用数字滤波器实现。

通过以上两个步骤，数字下变频将高频信号转换成低频信号。

这样可以方便后续的信号处理和传输。

二、数字下变频的应用数字下变频在通信系统中有广泛的应用，下面将介绍其中几个典型的应用场景。

1. 无线通信系统：在无线通信系统中，数字下变频常用于接收机的前端。

接收机将接收到的无线信号进行数字下变频，降低信号的频率，然后进行解调和解码等处理。

这样可以提高信号的处理效率和灵活性。

2. 雷达系统：雷达系统是一种用于探测和跟踪目标的技术。

在雷达系统中，数字下变频用于接收到的雷达信号的处理。

通过降低信号的频率，可以减小系统的复杂度和功耗。

3. 数字电视：数字电视是一种将模拟信号转换为数字信号进行传输和显示的技术。

在数字电视中，数字下变频用于将接收到的数字信号转换为可供显示的低频信号。

这样可以提高电视信号的质量和稳定性。

4. 通信系统仿真：通信系统仿真是一种通过计算机模拟通信系统的工作过程的技术。

在通信系统仿真中，数字下变频用于对通信信号进行处理和分析。

通过仿真，可以评估系统的性能和优化系统的设计。

总结：数字下变频是一种将高频信号转换为低频信号的技术，它基于信号的采样和数字信号处理。

数字化电力系统的设计与实现在现代社会中，电力系统早已成为人们日常生活中不可或缺的一部分，随着科技的飞速发展，数字化电力系统的设计与实现已经成为未来电力系统的发展趋势。

本文将从数字化电力系统的定义、系统架构、功率电子装置设计以及应用案例四个方面讨论数字化电力系统的设计与实现。

一、数字化电力系统的定义数字化电力系统是指通过数字化技术将能源转换与传输过程中的信号、数据及控制变量传输媒介从模拟传输转化为数字信号传输，增加了电力系统在安全性、稳定性及精确度方面的表现能力，提高了电力设备的整体性能。

二、数字化电力系统的系统架构1. 基础架构数字化电力系统由三个重要的基础架构构成，分别是物理基础设施、通讯基础设施和计算基础设施。

（1）物理基础设施物理基础设施由数字化电力系统中所涉及到的电源、配电、电缆及终端设备等组成。

（2）通讯基础设施通讯基础设施由数字化电力系统中所需的信息交换技术及通讯设备组成。

该通信系统采用数据通信传输和网络通信技术。

（3）计算基础设施数字化电力系统采用分布式控制系统，计算基础设施由一个或多个计算机负责处理监控、决策和执行。

2. 控制架构数字化电力系统的控制架构主要是分布式控制系统和通讯网络控制系统两种。

分布式控制系统通过局部控制单元控制各个形式复杂的电力设备，网络通信技术支持控制和数据传输。

通过这样的控制架构，数字化电力系统可以实现异地控制、数据共享、云计算、动态调度、精细管理等多种功能。

三、功率电子装置设计设计高性能的功率电子装置对于数字化电力系统至关重要。

在数字化电力系统中，运用了多种类型的功率电子装置，例如电力电子变流器、电力电子逆变器、变频器、电力电子调节器等。

所以在设计数字化电力系统的过程中，需要考虑不同类型的功率电子装置在电力系统中所需的性能，如可靠性、效率、控制精度和逆变方式等。

四、应用案例作为数字化电力系统的一个应用案例，数字化变电站的设计与实现是近年来备受关注的一个领域。

数字下变频模块的处理过程包括以下3个步骤：
1. 数字变频：将感兴趣部分的频谱下变频到零频附近。

先以fs对信号进行采样，得到N点序列x(n)，然后与数字本振复信号cos(2πfIFnT)+jsin(2πfIFnT)(T=fIF／fs)进行数字混频，获得I ／Q两路信号，将x(n)的频谱x(k)平移了fIF，此时原信号频率fIF的分量被移至零频处。

2. 滤波：通过数字滤波器滤除不必要的噪声成分，使信号频谱变得纯净。

3. 抽取：实现对滤波后信号的抽取。

若fs／B=D，得D为抽取因子，此时输出数据的采样频率缩小了D倍；又因为使用了高抽取抗混叠滤波器，此时的信号频谱是不会发生混叠的。

以上是fft法实现数字下变频的步骤，建议查阅数字信号处理相关书籍或咨询专业人士了解更多信息。
