数字下变频正交度
数字下变频中的正交度是指通过数字混频技术，将输入信号与本振信号混合，得到两路正交信号，分别称为同相（I）信号和正交（Q）信号。
数字下变频的正交度越高，信号的质量越好，抗干扰能力越强。
数字下变频的正交度主要受混频算法和滤波器设计的影响。
传统的数字下变频算法通常采用直接混频的方式，将输入信号与本振信号直接混合，然后通过滤波器滤波得到IQ两路信号。
这种方法的优点是实现简单，但运算量较大，对运算资源要求较高。
为了降低运算量，可以采用多相滤波的方式进行改善。
多相滤波本质上是采用抽取的方式，利用多个低阶FIR滤波器来代替一个高阶FIR滤波器，从而达到降低运算量的效果。
数字下变频技术在通信、雷达、电子对抗等领域中得到了广泛应用。
提高数字下变频的正交度对于提高系统的性能和可靠性具有重要意义。
数字下变频原理一、背景介绍数字下变频（Digital Down Conversion）是一种在通信系统中广泛应用的技术，用于将高频信号转换成低频信号以方便处理和分析。
本文将深入探讨数字下变频的原理及其在通信领域中的应用。
二、数字下变频原理数字下变频是指将高频信号转换成低频信号的过程，其原理基于采样定理和数字信号处理的技术。
下面将详细介绍数字下变频的原理。
2.1 采样定理采样定理指出，要完全恢复原始信号，采样频率必须大于信号最高频率的两倍。
在数字下变频中，高频信号先经过抽样和量化，得到离散的信号样本。
2.2 数字信号处理在数字下变频过程中，采样的离散信号样本将通过数字信号处理算法进行处理，包括滤波、频率变换和解调等步骤。
其中，最重要的步骤是频率变换。
2.3 频率变换频率变换是将高频信号转换为低频信号的关键步骤。
常用的频率变换方法有离散傅里叶变换（DFT）和快速傅里叶变换（FFT）。
这些变换方法可以将时域中的高频信号变换到频域中，进而实现频率降低的目的。
三、数字下变频在通信领域中的应用数字下变频技术在通信领域中有很多应用，包括无线通信、雷达系统和测量仪器等。
下面将介绍数字下变频在这些领域中的具体应用。
3.1 无线通信在无线通信系统中，数字下变频可以将接收到的高频信号转换成低频信号进行处理。
这样做的好处是可以减少硬件成本、节省功耗和提高通信质量。
数字下变频还可以实现频谱分析和信号识别等功能。
3.2 雷达系统雷达系统中使用数字下变频技术可以降低系统复杂度和功耗。
数字下变频可以将雷达接收到的高频信号转换成低频信号进行处理和分析，实现目标检测、跟踪和成像等功能。
3.3 测量仪器在测量仪器中，数字下变频可以将高频信号转换成低频信号进行处理和分析。
这样可以降低系统噪声、提高测量精度，并且方便对信号进行数字处理和存储。
四、总结通过对数字下变频原理的深入探讨，我们了解到数字下变频是将高频信号转换成低频信号的一种重要技术。
雷达数字下变频后脉冲压缩原理公式(一)雷达数字下变频后脉冲压缩原理公式在雷达信号处理中，脉冲压缩是提高雷达分辨率和探测能力的重要技术。
雷达数字下变频（Digital Down Conversion，DDC）后脉冲压缩是一种常用的脉冲压缩方法，可以有效地减小脉冲宽度，提高雷达测量精度。
本文将介绍雷达数字下变频后脉冲压缩的原理公式，并通过例子进行解释说明。
原理概述雷达数字下变频后脉冲压缩原理是利用数字信号处理技术将接收到的雷达频率变化信号转换为基带信号，进而通过脉冲压缩算法实现对目标的高分辨率测量。
数字下变频后脉冲压缩主要包括两个步骤：数字下变频和脉冲压缩。
数字下变频公式在数字下变频过程中，首先需要进行频率变换，将接收到的射频信号转换为中频信号。
这个过程可以用以下公式表示：x IF(t)=x RF(t)⋅e−j2πf IF t其中，x IF(t)为中频信号，x RF(t)为射频信号，f IF为中频频率。
脉冲压缩公式在脉冲压缩过程中，我们需要对接收到的中频信号进行脉冲压缩处理。
常用的一种脉冲压缩方法是匹配滤波器法（Matched Filter）。
该方法的脉冲压缩公式为：R(t)=x IF(t)⊛p(t)其中，R(t)为脉冲压缩后的信号，⊛表示卷积运算，p(t)为匹配滤波器的冲激响应。
解释说明为了更好地理解雷达数字下变频后脉冲压缩原理公式，下面举一个例子进行解释说明。
假设我们接收到一个射频信号x RF(t)，频率为f RF=10 GHz，并经过数字下变频后得到中频信号x IF(t)，频率为f IF=1 GHz。
然后我们使用带宽为100 MHz的匹配滤波器p(t)对中频信号进行脉冲压缩处理。
根据数字下变频公式可知：x IF(t)=x RF(t)⋅e−j2πf IF t代入实际数值：x IF(t)=x RF(t)⋅e−j2π×1×109×t接下来，根据脉冲压缩公式可知：R(t)=x IF(t)⊛p(t)代入实际数值并进行卷积运算后，得到脉冲压缩后的信号R(t)。
宽带数字下变频的高效实现方法研究随着数字化时代的到来，宽带数字下变频技术在无线通信领域中的应用越来越广泛，成为无线通信技术的重要组成部分。
本文旨在研究宽带数字下变频技术的高效实现方法，探讨其在无线通信中的应用。
一、宽带数字下变频技术概述宽带数字下变频技术是一种数字信号处理技术，可以将高频信号转换为低频信号，是无线通信系统中的一个重要组成部分。
它可以将高频信号下变频到中频或基带频率，从而降低信号传输的带宽要求，提高信号传输的效率。
宽带数字下变频技术还可以实现无线通信系统中的多种调制方式，如频移键控、相位键控、振幅键控等。
二、宽带数字下变频技术的实现方法宽带数字下变频技术的实现方法主要包括数字信号处理、直接数字合成以及混频器等。
1.数字信号处理数字信号处理是宽带数字下变频技术的核心部分，其主要任务是将高频信号下变频到中频或基带频率。
数字信号处理技术可以通过数字滤波器、数字混频器、数字乘法器等方法实现。
其中，数字滤波器是实现数字下变频的主要方法，可用于滤除高频信号中的噪声和干扰，提高信号的质量和可靠性。
2.直接数字合成直接数字合成是一种基于数字信号处理的宽带数字下变频技术实现方法，它可以直接生成所需频率的数字信号，从而实现数字下变频。
直接数字合成技术的优点是具有高精度、高稳定性和高可调性，可用于实现复杂的调制方式和多种频率的数字信号合成。
3.混频器混频器是一种基于模拟电路的宽带数字下变频技术实现方法，其主要原理是将高频信号和低频信号进行混合，从而实现数字下变频。
混频器技术的优点是简单、成本低廉、易于实现，但其精度和稳定性较差，且易受到环境干扰的影响。
三、宽带数字下变频技术在无线通信中的应用宽带数字下变频技术在无线通信中的应用非常广泛，主要包括调制解调、频谱分析、信号检测和多载波调制等。
1.调制解调宽带数字下变频技术可以实现多种调制方式，如频移键控、相位键控、振幅键控等。
在调制解调中，宽带数字下变频技术可以将数字信号转换为模拟信号，从而实现数字信号的传输和接收。
雷达数字下变频 matlab雷达数字下变频（Digital Down-Conversion）是雷达信号处理中的一个重要技术，其主要目的是将中频信号转换为基带信号，使得信号处理更为方便和准确。
而MATLAB则是一款强大的科学计算软件，被广泛应用于雷达信号处理领域。
下面我们将介绍雷达数字下变频和MATLAB在该领域中的应用。
一、雷达数字下变频雷达数字下变频技术是通过数字信号处理的方法，将雷达中频信号转换为基带信号的一种技术。
在雷达系统中，射频信号经过放大和混频器处理后，得到中频信号。
接着，中频信号被采样并经过A/D转换成数字信号，再通过数字信号处理的方法，将其转换成基带信号。
这样，雷达信号处理就可以在基带信号上进行，这大大方便了信号处理的实现。
雷达数字下变频的主要步骤包括：抽取中频信号，低通滤波，数字混频，低通滤波，以及解调和解密等。
其中，数字混频是将中频信号与混频器相乘的过程，在数字信号处理中是通过乘法器和正弦余弦产生器实现的。
低通滤波则是为了去除混频后的高频成分，使得信号只剩下基带频率的成分。
二、MATLAB在雷达信号处理中的应用MATLAB在雷达信号处理中起到了极为重要的作用，其数学建模和仿真能力为雷达信号处理提供了丰富的工具和方法。
下面我们结合雷达数字下变频技术，介绍MATLAB在该领域中的应用。
1. 抽取中频信号在抽取中频信号的过程中，MATLAB可以通过模拟数字信号处理来模拟中频信号的采样和A/D转换过程。
使用MATLAB的fft函数可以对采样后的信号进行频谱分析，从而确定信号的中频。
此外，也可以使用MATLAB进行滤波和降噪处理，以便更加准确地提取中频信号。
2. 数字混频MATLAB中可以使用自定义函数和工具箱实现数字混频的过程。
例如，可以使用dsptoolbox工具箱中的PhaseLockedLoop和CostasLoop函数来实现数字混频和解调处理。
此外，MATLAB也提供了多种数字滤波器设计工具，可以用于信号低通滤波的实现。
雷达数字下变频后脉冲压缩原理公式摘要：一、引言二、雷达数字下变频后脉冲压缩原理1.脉冲压缩技术的概念和作用2.数字下变频的原理3.脉冲压缩公式三、雷达数字下变频后脉冲压缩的应用1.提高距离分辨率2.降低旁瓣干扰四、结论正文：一、引言雷达技术作为现代国防和民用领域的重要技术之一，其发展一直受到广泛关注。
在雷达系统中，脉冲压缩技术是一种重要的技术手段，可以提高雷达系统的距离分辨率和信噪比。
数字下变频是雷达系统中常用的一种技术，其与脉冲压缩技术的结合可以进一步提高雷达系统的性能。
本文将探讨雷达数字下变频后脉冲压缩的原理及公式。
二、雷达数字下变频后脉冲压缩原理1.脉冲压缩技术的概念和作用脉冲压缩技术是一种通过压缩脉冲信号的时宽，提高脉冲信号的距离分辨率和信噪比的技术。
在雷达系统中，脉冲压缩技术可以有效提高雷达系统的探测能力和抗干扰能力。
2.数字下变频的原理数字下变频是指在数字信号处理过程中，将信号的频率降低到较低的频率范围内。
在雷达系统中，数字下变频可以将高频信号转换为低频信号，从而降低信号的处理复杂度。
同时，数字下变频还可以与脉冲压缩技术相结合，提高脉冲信号的距离分辨率和信噪比。
3.脉冲压缩公式在雷达数字下变频后，脉冲压缩的公式可以表示为：距离分辨率= c / (2B)其中，c 为光速，B 为信号带宽。
距离分辨率表示雷达系统能够区分两个目标的最小距离差。
可以看出，信号带宽B 越大，距离分辨率越小，雷达系统的探测能力越强。
三、雷达数字下变频后脉冲压缩的应用1.提高距离分辨率雷达数字下变频后脉冲压缩可以有效提高雷达系统的距离分辨率，使雷达系统能够更加准确地探测目标。
在实际应用中，提高距离分辨率可以提高雷达系统的抗干扰能力，提高目标的识别能力。
2.降低旁瓣干扰旁瓣干扰是雷达系统中常见的一种干扰现象，会对雷达系统的探测能力产生影响。
雷达数字下变频后脉冲压缩可以降低旁瓣干扰，提高雷达系统的信噪比。
在实际应用中，降低旁瓣干扰可以提高雷达系统的抗干扰能力，提高目标的识别能力。
matlab 数字下变频方法数字下变频是通过数字信号处理的方法，将高频信号转换成低频信号的过程。
在数字通信领域，数字下变频是常用的技术，用于实现频谱的重定向、频率选择性淡化等功能。
数字信号经过数模转换得到模拟信号，再经过各种滤波、调制等处理得到基带信号。
在数字通信中，为了提高频谱利用率和抗干扰能力，往往将基带信号通过数字下变频技术转换到更高的频率范围内进行传输。
在接收端，通过数字上变频技术，将高频信号转换为低频信号，并经过滤波、解调等处理，最终恢复出原始的基带信号。
数字下变频的方法有多种，常见的包括频率混频法、移相混频法、数字变频法等。
下面将逐一介绍这些方法。
1.频率混频法频率混频法是将输入信号与一个与载波信号频率相对应的频率以及在频率域上相对应的系数求乘积。
这个过程相当于将输入信号移至高频端，从而实现了数字下变频。
这个方法的优势在于实现简单，但由于乘法运算会引入非线性失真，因此在高精度应用中不适用。
2.移相混频法移相混频法是将输入信号分别与正弦、余弦信号相乘，然后将两路信号相加。
这个过程相当于对信号进行移相操作，并将其变换到高频端，实现了数字下变频。
这个方法的优势在于实现简单，并且由于只有乘法运算，因此非线性失真较小。
3.数字变频法数字变频法是将输入信号进行离散傅里叶变换（DFT），得到信号在频域中的表示，然后将信号在频域中的分量进行平移操作，最后进行逆离散傅里叶变换（IDFT），得到原始模拟信号。
这个方法的优势在于可以实现非常精细的变频，但由于需要进行离散傅里叶变换和逆离散傅里叶变换，运算量较大。
除了上述方法，数字下变频还可以通过其他一些技术实现，比如直接数字合成（DDS）技术、深度神经网络（DNN）技术等。
这些方法在特定情况下可以实现更高的性能和更低的成本。
总之，数字下变频是一种重要的数字信号处理方法，可以将高频信号转换为低频信号，实现频谱的重定向和频率选择性淡化。
在数字通信领域具有广泛应用，也是未来数字通信技术发展的重要方向之一。

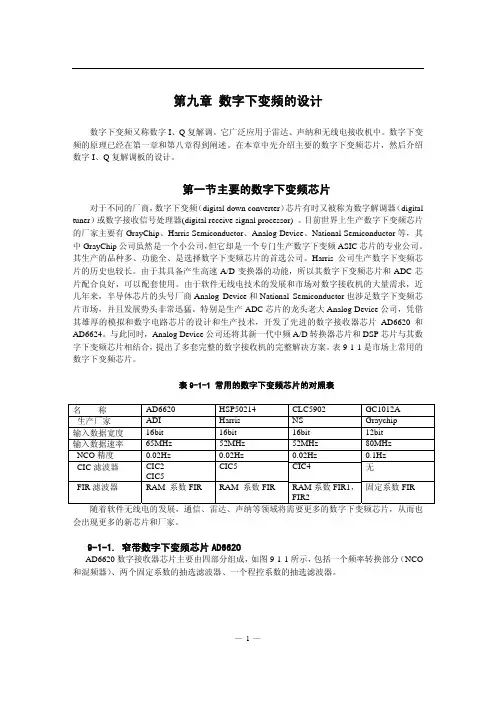

第九章数字下变频的设计数字下变频又称数字I、Q复解调。
它广泛应用于雷达、声纳和无线电接收机中。
数字下变频的原理已经在第一章和第八章得到阐述。
在本章中先介绍主要的数字下变频芯片，然后介绍数字I、Q复解调板的设计。
第一节主要的数字下变频芯片对于不同的厂商，数字下变频（digital down converter）芯片有时又被称为数字解调器（digital tuner）或数字接收信号处理器(digital receive signal processor) 。
目前世界上生产数字下变频芯片的厂家主要有GrayChip、Harris Semiconductor、Analog Device、National Semiconductor等，其中GrayChip公司虽然是一个小公司，但它却是一个专门生产数字下变频ASIC芯片的专业公司。
其生产的品种多、功能全、是选择数字下变频芯片的首选公司。
Harris公司生产数字下变频芯片的历史也较长。
由于其具备产生高速A/D变换器的功能，所以其数字下变频芯片和ADC芯片配合良好，可以配套使用。
由于软件无线电技术的发展和市场对数字接收机的大量需求，近几年来，半导体芯片的头号厂商Analog Device和National Semiconductor也涉足数字下变频芯片市场，并且发展势头非常迅猛。
特别是生产ADC芯片的龙头老大Analog Device公司，凭借其雄厚的模拟和数字电路芯片的设计和生产技术，开发了先进的数字接收器芯片AD6620和AD6624。
与此同时，Analog Device公司还将其新一代中频A/D转换器芯片和DSP芯片与其数字下变频芯片相结合，提出了多套完整的数字接收机的完整解决方案。
表9-1-1是市场上常用的数字下变频芯片。
表9-1-1 常用的数字下变频芯片的对照表名称AD6620 HSP50214 CLC5902 GC1012A生产厂家ADI Harris NS Graychip 输入数据宽度16bit 16bit 16bit 12bit输入数据速率65MHz 52MHz 52MHz 80MHzNCO精度0.02Hz 0.02Hz 0.02Hz 0.1HzCIC5 CIC4 无CIC滤波器CIC2CIC5固定系数FIR系数FIR RAM系数FIR1，FIR滤波器 RAM系数FIR RAMFIR2随着软件无线电的发展，通信、雷达、声纳等领域将需要更多的数字下变频芯片，从而也会出现更多的新芯片和厂家。
