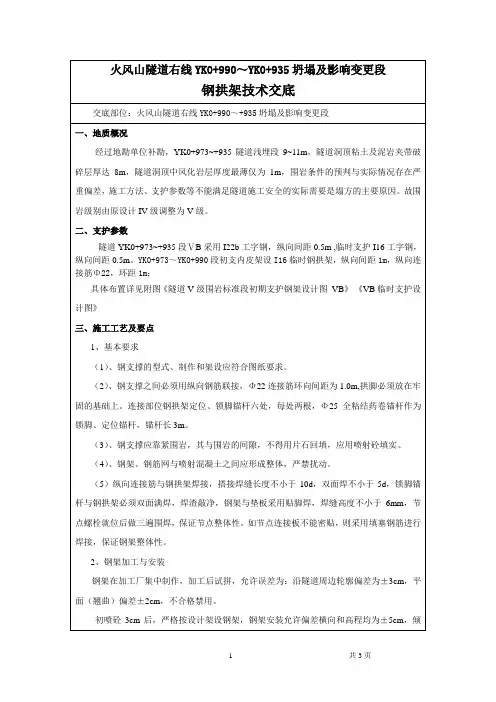

隧道钢拱架施工技术交底

一、交底目的为确保隧道钢拱架施工过程中的安全，降低事故风险，提高施工质量，特制定本安全技术交底。

二、交底内容1. 施工人员要求（1）进入施工现场的人员必须佩戴安全帽，并遵守施工现场的各项规章制度。

（2）施工人员应接受专业培训，具备相应的操作技能和安全生产知识。

（3）非施工人员严禁进入施工现场。

2. 施工现场安全管理（1）加强施工现场的巡查，发现安全隐患及时整改。

（2）加强对附近地表、开挖掌子面、喷射砼面的观察，确保无开裂、沉陷、滑动等异常情况。

（3）加强监控量测工作，及时进行数据分析，准确掌握初支动态。

（4）定期检查、保养施工机械，确保机械施工安全。

（5）严禁非本机驾驶员驾驶车辆。

3. 安全防护措施（1）现场设专职安全员，坚持班前安全教育。

（2）加强施工用电安全管理，严禁乱接、乱拉电线，安装配电箱与漏电保护装置等。

（3）动力电线要架空并符合安全规程要求，电工、焊工等特殊工种需持证上岗。

（4）高空作业需佩戴安全绳，严禁在台架上向下乱扔工具、杂物等。

（5）人工安装钢架时应齐心协力，防止钢架倒塌伤人。

（6）焊工施焊过程中应穿戴防护服，佩戴防护面罩。

4. 环保要求（1）钢架加工过程中产生的废弃钢材应回收利用集中堆放，严禁随意弃置。

（2）运输车辆施工、维修中产生的废弃机油等应进行回收利用，或到当地环保部门指定的地点弃置处理。

（3）施钻过程中产生的废水应经沉淀处理达到排放标准后方可排放。

（4）对运输道路应进行洒水抑尘，防止扬尘污染环境。

（5）砼生产生活中产生的垃圾废弃物及时处理，运到当地环保部门指定的地点弃置。

5. 钢拱架安装精度控制（1）根据《公路工程质量检验评定标准》的要求，严格控制钢拱架的连接、垂直度、高程控制、横向偏差等方面。

（2）钢架之间用纵向钢筋连接，并与径向锚杆、钢筋网及喷射混凝土形成一个整体，与围岩密贴，形成承载结构。

（3）加强钢拱架安装过程中的质量控制，确保钢拱架的受力结构稳定。

三、交底时间及人员交底时间：施工前、施工过程中及施工结束后。

隧道钢拱架加工及安装技术交底引言隧道是交通建设中重要的组成部分，而钢拱架是隧道结构中重要的支撑构件之一。

本文将介绍隧道钢拱架加工及安装技术，主要包括加工准备、工艺流程、工具设备、安装方法及注意事项等。

加工准备进行隧道钢拱架加工前，必须做好以下准备工作：设计方案在进行加工之前，必须要有完整的隧道钢拱架设计方案。

设计方案应包括钢拱架的形状、尺寸、强度、材料等详细信息。

材料采购根据设计方案，采购符合要求的材料。

钢拱架通常采用钢板或钢管等材料。

加工设备钢拱架加工需要专业的设备，如切割机、焊接机、起吊机等，必须提前准备好。

工艺流程钢拱架加工的工艺流程包括了测量和切割、钢材成型、加强筋焊接、防腐处理等多个步骤。

测量和切割首先要进行的是对钢材进行测量，并进行裁剪。

钢拱架的尺寸和形状对加工的质量和最终能否安装是至关重要的。

在进行切割时，必须保证保证尺寸和角度的精度。

钢材成型完成测量和切割后，将进行钢材成型。

成型的过程可分为冷弯和热弯两种加工方式，根据具体情况决定。

加强筋焊接加强筋是为了增加钢拱架的强度和稳定性。

加强筋焊接完成后，还要对焊接部位进行清洗和修整等一系列处理。

防腐处理隧道钢拱架处于温湿环境中，容易受到氧化、腐蚀等影响。

为了延长其使用寿命，必须对其进行防腐处理，采用喷涂或浸渍等方式。

工具设备隧道钢拱架加工需要使用专业的工具设备，以保证其精度和效率。

如：•切割机：用于将钢材切割成规定尺寸。

•滚轮机：用于将钢板冷弯成所需的几何形状。

•热弯机：用于将钢管加热弯曲成所需的几何形状。

•焊接机：用于对钢材和加强筋进行焊接。

•起吊机：用于将钢拱架吊装到位。

安装方法在进行钢拱架安装时，需要按照设计方案进行，具体步骤如下：在施工现场进行钢拱架预组装将预加工好的钢拱架吊装到施工现场，进行预组装。

预组装时，必须严格按照设计要求进行，检查方向、位置、尺寸以及与其他构件的连接情况等。

安装钢拱架将预组装好的钢拱架安装到位。

安装过程必须非常谨慎，不能磕碰其它构件和设备，必须保证角度、位置和高度的准确性。

***隧道钢拱架支护施工技术交底一、钢拱架支护设计根据设计钢拱架支护参数见表1-1。

表1-1 隧道钢拱架支护参数一览表二、工艺流程及技术质量要点(一) 工艺流程钢拱架支护施工工艺流程图钢架的加工（1）钢拱架应按照设计分段制作，每片节段应编号，注明安装位置（2）带有弧度的型钢钢架弯曲要采用冷弯法制作成型，不得采取烘烤弯曲或在弯曲方向上割口弯曲的方法制作。

（3）钢架尺寸必须利用胎模控制尺寸，所有钢筋节点必须采用焊接，焊接长度应大于40mm，对称焊。

钢架的安装及质量控制（1）钢架宜在初喷混凝土之后安装，钢架安装前要对开挖断面轮廓、中线和高程进行检查，并对钢架拱脚的位置和高程进行放样，便于拱架安装时的平面位置和高程的控制。

（2）钢架安装时要和初喷面或岩面密贴，如钢架与初喷面或岩面间有空隙，应用楔子支垫密实后喷射混凝土喷填密实，不得用片石进行回填，确保钢架稳固受力。

（3）钢架安装时要考虑钢架临空一面的混凝土保护层厚度不少于20mm。

（4）拱架构件之间的连接按照设计采取M20高强螺栓，不得使用普通螺栓。

（5）钢架纵向联结采用Φ22的连接钢筋，连接钢筋沿钢拱架环向内外缘交错布置。

（6）在洞口加强段和土质浅埋段、土质深埋段和加宽段在拱脚下按设计设置纵向槽钢托梁（7）岩石段落的钢拱架为了防止拱架承载而下沉，钢拱架底部必须置于稳定的基岩之上，如拱脚有悬空现象，必须采用钢板进行支垫密实、或采用浇筑强度不小于20Mpa的混凝土，确保拱架置于稳定的基岩之上，不得在拱架底采取铺设碎石和砂砾的方式进行支垫。

（8）钢拱架的纵向间距详见表1-1《隧道钢拱架支护参数一览表》，具体以设计图纸为准。

（9）钢拱架安装的允许偏差横向和高程均为±50mm，垂直度为2°.（10）为了防止隧道变形扩大，钢拱架就位安装完成后及时施工拱脚底部的锁脚锚杆和锁脚锚管，并将锚杆尾端制作成L形焊接在将每榀钢架临空面一侧。

钢架加工安装时注意事项（1）钢架安设前检查掌子面开挖净空，并挖除钢架底脚处虚碴，决不允许用虚碴填在超挖拱脚底部。

一、交底目的为确保隧道拱架施工过程中的安全，预防和减少安全事故的发生，现将隧道拱架施工过程中的安全技术要求进行交底。

二、交底内容1. 施工人员安全教育（1）所有参与隧道拱架施工的施工人员必须经过专业培训，掌握隧道拱架施工的安全技术知识。

（2）施工人员必须严格遵守国家有关安全生产的法律法规，提高安全意识。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如“危险”、“注意安全”等。

（2）施工现场应设置安全通道，确保人员、材料、设备等畅通无阻。

（3）施工现场应设置消防设施，如灭火器、消防栓等，并确保其完好有效。

3. 隧道拱架施工安全操作要求（1）施工前，应检查拱架材料、焊接设备、工具等是否符合要求。

（2）拱架安装过程中，施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

（3）施工人员应严格按照拱架安装工艺要求进行操作，确保拱架安装牢固、稳定。

（4）拱架焊接过程中，焊接工人应穿戴防护服、防护眼镜、手套等，并确保焊接作业场所通风良好。

（5）拱架焊接过程中，不得在焊接区域进行切割、打磨等作业。

4. 施工现场安全防护措施（1）施工现场应设置安全防护网，防止坠落物伤人。

（2）高空作业时，作业人员必须佩戴安全带，并确保安全带正确使用。

（3）施工现场应设置安全警戒线，非施工人员不得进入施工区域。

（4）施工现场应定期进行安全检查，及时发现并整改安全隐患。

5. 施工现场应急救援措施（1）施工现场应配备应急救援物资，如急救箱、担架、灭火器等。

（2）施工人员应掌握基本的应急救援技能，如心肺复苏、止血、灭火等。

（3）施工现场应制定应急救援预案，并定期进行演练。

三、交底责任1. 施工单位负责组织隧道拱架施工安全技术交底，确保施工人员了解并掌握安全操作要求。

2. 施工人员应认真学习隧道拱架施工安全技术交底内容，严格遵守安全操作规程。

3. 施工现场管理人员应加强对施工现场安全措施的监督检查，确保安全措施落实到位。

中铁十九局集团有限公司广昆铁路工程指挥部第一项目部技术交底书工程名称隧道工程接受交底单位隧道二队交底内容钢拱架施工交底日期年月日内容：一、交底范围：新温泉隧道DK1027+340—+280V级抗震设防段钢拱架加强支护。

二、材料规格及技术参数：该段围岩设计为V级，加宽值为0.1，钢架间距为80cm，预留变形量为13cm。

采用I20b型钢，全环布置，由A、B、C、D、E共13个单元组成，其中A单元5个，其余均为2个。

钢架按环向1.0m设置Φ22纵向连接筋。

拱脚与边墙位置设置Φ42锁脚锚杆，每处2根，每根长5m，每榀钢架8根。

钢架单元之间用螺栓连接，拱墙边墙墙基设置垫槽钢，规格为28a。

型钢钢架与初喷砼间务求紧密接触，空隙处用混凝土垫块塞紧，每榀钢架按15处设置，每处1号垫块一块，2号垫块2块，垫块尺寸结构见图：广昆隧参（07）03—05—1。

三、钢拱架施工1、钢拱架加工钢拱架各单元均在洞外加工，根据广昆隧参（07）03—05—4钢架尺寸表内相关参数，结合考虑预留变形量25cm，由I20b型钢、钢板、角钢焊接成型。

全环由13个单元组成，施工时可根据实际情况调整单元长度，并相应调整接头位置。

各单元间以螺栓连接，螺栓孔眼中心间距公差不超过0.5mm。

钢架接头结构见图：广昆隧参（07）03—05—2。

严格材料及焊缝检查：（1）焊接材料均应附有质量证明书，并应符合设计要求及国家标准规定。

（2）钢板、型钢应按照钢材质量证明书进行复检。

（3）有锈蚀、油污的钢材应清除干净后方可使用。

（4）焊接完毕后应清除溶碴，不允许出现漏焊和假焊等现象。

钢架加工后进行试拼，平面翘曲应小于±2cm，钢垫板间螺栓孔位正确，连接紧密。

接受人：交底人：技术负责人：工程项目:改建铁路成昆线广通至昆明段扩能改造工程中铁十九局集团有限公司广昆铁路工程指挥部第一项目部技术交底书工程名称隧道工程接受交底单位隧道二队交底内容钢拱架施工交底日期年月日内容：2、钢架安装系统锚杆及初喷砼施作完毕后架设，架设时可利用系统锚杆作为定为钢筋，拱脚边墙墙基设置垫槽钢，并于拱脚及边墙处设置Φ42锁脚锚杆，保证钢架稳定。

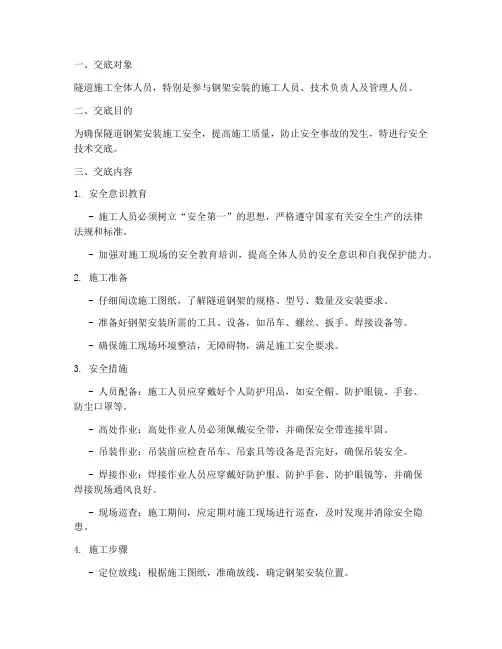

一、交底对象隧道施工全体人员，特别是参与钢架安装的施工人员、技术负责人及管理人员。

二、交底目的为确保隧道钢架安装施工安全，提高施工质量，防止安全事故的发生，特进行安全技术交底。

三、交底内容1. 安全意识教育- 施工人员必须树立“安全第一”的思想，严格遵守国家有关安全生产的法律法规和标准。

- 加强对施工现场的安全教育培训，提高全体人员的安全意识和自我保护能力。

2. 施工准备- 仔细阅读施工图纸，了解隧道钢架的规格、型号、数量及安装要求。

- 准备好钢架安装所需的工具、设备，如吊车、螺丝、扳手、焊接设备等。

- 确保施工现场环境整洁，无障碍物，满足施工安全要求。

3. 安全措施- 人员配备：施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

- 高处作业：高处作业人员必须佩戴安全带，并确保安全带连接牢固。

- 吊装作业：吊装前应检查吊车、吊索具等设备是否完好，确保吊装安全。

- 焊接作业：焊接作业人员应穿戴好防护服、防护手套、防护眼镜等，并确保焊接现场通风良好。

- 现场巡查：施工期间，应定期对施工现场进行巡查，及时发现并消除安全隐患。

4. 施工步骤- 定位放线：根据施工图纸，准确放线，确定钢架安装位置。

- 安装钢架：采用吊车将钢架吊装至指定位置，按照设计要求进行安装。

- 焊接连接：将钢架之间的连接部位进行焊接，确保连接牢固。

- 验收检查：安装完成后，对钢架进行验收检查，确保其符合设计要求。

5. 应急处理- 发生安全事故时，应立即停止施工，组织人员进行抢救，并及时上报相关部门。

- 做好事故调查，分析原因，制定整改措施，防止类似事故再次发生。

四、注意事项- 隧道钢架安装施工过程中，应严格按照施工图纸和规范要求进行操作。

- 施工人员应服从现场管理人员的指挥，遵守施工现场的各项规章制度。

- 施工过程中，如发现安全隐患，应立即停止施工，并采取措施消除隐患。

五、交底人（填写交底人姓名及职务）六、接受交底人（填写接受交底人的姓名及职务）七、交底日期（填写交底日期）八、备注本安全技术交底适用于隧道钢架安装施工全过程，施工人员应认真学习并严格遵守。

钢拱架施工方案技术交底1. 引言钢拱架作为一种常见的结构形式，在建筑工程中被广泛应用。

本文将介绍钢拱架施工方案的技术交底内容，包括施工前准备、施工工艺、安全措施等方面。

2. 施工前准备在进行钢拱架施工前，需进行充分的准备工作，确保施工顺利进行。

以下是施工前的准备工作：2.1 施工材料和设备准备根据设计要求和施工方案，准备好所需的钢材、焊接材料、固定件、脚手架等施工材料，并检查其质量和数量是否满足要求。

同时，检查和保养施工所需的设备，确保其正常工作。

2.2 施工图纸和方案审查对钢拱架的施工图纸和方案进行审查，确保其与设计要求一致，并做好施工过程中可能需要进行的调整的预案。

2.3 施工现场准备清理施工现场，确保施工区域的安全和整洁。

准备好施工必要的临时设施，如通道、物料堆放区等，以便施工期间使用。

3. 施工工艺钢拱架施工的工艺包括钢材加工、焊接、拼装等环节，下面将逐一介绍各个环节的施工工艺要点。

3.1 钢材加工根据设计要求，对钢材进行加工，包括切割、打孔、弯曲等。

在进行钢材加工过程中，要格外注意安全，在使用切割机等设备时戴好防护材料，防止产生飞溅物造成伤害。

3.2 焊接钢拱架施工中的主要连接方式为焊接。

在进行焊接前，要对焊接设备进行检查，确保其正常工作。

同时，要选择合适的焊接材料，进行预热和焊接操作。

焊接时，要注意焊接位置的定位和保护，确保焊缝的质量。

3.3 拼装完成钢材加工和焊接后，进行钢拱架的拼装工作。

根据施工图纸和方案进行拼装，确保连接位置的准确性和牢固性。

在拼装过程中，要注意使用合适的固定件，并进行正确的安装。

4. 安全措施钢拱架施工涉及到一系列的安全问题，必须加以重视并采取相应的安全措施，以确保施工过程中人员的安全。

以下是一些常见的安全措施：4.1 安全防护施工现场应设立明显的安全警示标志，对危险区域进行封闭，并提供必要的安全设施。

操作人员应佩戴安全帽、防护手套、安全鞋等个人防护装备，确保施工过程中不发生人员伤害。

钢架支护技术交底一、技术交底范围XX岭隧道钢架安装二、设计情况1、钢架各单元由热轧普通工字钢弯制而成，端部焊接连接钢板，单元间以M20螺栓连接。

L5+、L5衬砌采用I25aX 字钢，L4衬砌采用I22aX字钢。

2、钢架单元的划分按分部开挖拟定，施工时可根据实际情况作调整；钢架的混凝土保护层厚度不应小于40mm o3、拱墙部位钢架间设纵向中25连接钢筋，其环向间距为 1.0m,内外侧交错布置。

钢架与纵向连接钢筋间采用焊接，有效焊缝高度不小于10mm o4、锁脚锚管设于上台阶拱脚II型接头处，每处设2根4m长4） 42X4锁脚锚管。

5、钢架基础必须置于稳固的基础上，拱脚不得有虚磕。

三、开始施工的条件及施工准备工作隧道拱架加工及安装人员已经就位，施工台车加工完成, 并经验收合格。

施工需要的各种材料已经进场（材料必须检验合格），冷弯机2台，钢筋切断机2台，电焊机6台及相关设备已经就位。

四、施工工艺1、施工顺序施工准备一原材料检验一工字钢加工一钢架试拼一钢架安装一锁脚导管打设一连接筋焊接一锚杆施工一喷射混凝土。

2、施工方法(1)钢架分单元进行加工，然后在加工场地上进行试拼。

(2)工字钢各单元的连接板与工字钢采用焊接，接头处加焊不等边角钢(L4衬砌类型无角钢)，型钢腹板焊缝不小于7mm,型钢翼缘板焊缝不小于lOmm,单元之间采用M20*65- 8.8s螺栓连接。

(3)各节段钢架拼装前，要检查尺寸及轮廓是否合格。

要求尺寸准确。

弧形圆顺，周边拼接允许偏差为土3cm,平面翘曲允许偏差为2cm。

(4)钢架试拼：在洞外开阔场地进行钢架试拼装，保证各单元接头无错台、无侵限、连接紧密。

(5)钢架在开挖初喷怪后及时安装，安装时•采用M20螺栓进行连接，钢架纵向采用中25螺纹钢筋连接，环向间距 1 米，内外侧交错布置。

安装时各单元间连接螺栓必须拧紧，不得有缝隙。

(6)钢架安装完，打设锁脚锚管，锁脚锚管设于上台阶拱脚II型接头处，每处设2根4m长4) 42X4锁脚锚管，向下15度与30度各一根打设，锚管与工字钢采用巾25L型钢筋连接，连接采用焊接，焊缝饱满。

技术交底书编制单位：主送单位编号项目名称钢拱架技术交底日期交底内容：一、目的明确隧道钢拱架的加工工艺，操作要点和相应的工艺标准、焊接要求，规范隧道钢拱架的加工作业。

二、适用范围适用于新建铁路贵广线隧道初期支护钢拱架的加工、架设。

三、工艺流程及技术要求3.1初期支护钢架（1）III级围岩格栅钢架；（2）IV级围岩格栅钢架、I18型钢钢架等；（3）V级围岩格栅钢架、I20a、I22a型钢钢架。

各级围岩所采用的钢架应与其衬砌结构配套使用，各种钢架的使用参考如下：围岩级别Ⅲc Ⅳa Ⅳb Ⅳc Ⅴa Ⅳb Ⅳc施工部位拱墙拱墙拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱钢架类型140格栅160格栅I18钢拱架I18钢拱架180格栅I20a钢拱架I22a钢拱架间距m/榀1.5 1.0 1.0 0.8 0.8 0.6 0.6喷砼厚度20 25 25 25 28 28 303.2钢拱架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。

钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，型钢钢架平放时，平面翘曲小于2cm。

以Vb级I20a型钢钢架为例说明。

其余类别钢架加工参照《双线隧道钢架、施工方法及辅助施工措施参考图》（贵广贺广隧参03）Vb级围岩采用I20a型钢钢架支护，该钢架由A、E各三个单元，B、C、D各两个单元共12个单元组成，加工半径分别为R1=R2=7.15m,R3=3.25m,R4=15.61m, 钢架尺寸及数量按中心线计算，计算时已考虑了施工误差5cm和5cm预留变形量。

各单元由I20a工字钢、连接钢板焊接成型，单元间由螺栓连接，钢架宜现场预制，接头处焊缝应严格按照钢结构的有关要求进行，焊接高度不小于6mm。

钢架在初喷4cm混凝土后架设，架设完毕后需再喷混凝土，并保证不小于3cm的覆盖厚度。

××××工程有限公司×××项目部隧道拱架安装作业安全技术交底工程名称施工单位交底部位工序名称交底日期施工日期隧道拱架安装作业安全技术交底隧道拱架安装作业安全技术交底根据本隧道施工特点，隧道开挖作业过程中存在的主要危险因素有:拱架倾倒伤害、挤压伤害、坍土伤害、落物伤害、触电伤害等，针对以上存在的危险因素，作业过程中应做好以下工作，并注意有关事项：一、施工前做好准备工作，由班组长向作业人员进行班前安全讲话，就作业过程中存在危险因素、防范措施、注意事项、应急逃生方法等向作业人员进行交底，保证每个作业人员达到安全作业的要求。

二、立拱作业安全要求（1）施工期间，应对支护的工作状态进行定期和不定期检查。

在不良地质段，应由专人每班检查。

（2）抬钢拱架和立架的时候，必须由现场带班人员统一指挥，抬钢拱架的时候要统一口号、协调动作。

抬钢拱架之前要注意清理脚下的障碍物（小导管、锚杆、电线），防止作业时绊倒。

（3）钢拱架对接的时候，必须先准备好支撑，先用撬棍对好螺栓孔，再开始上螺栓。

注意手在对接的过程中不得伸进接头或螺栓孔内，防止被挤伤。

（4）钢拱架就位的时候一定要根据测量人员给出的控制点和交底，来控制好拱顶和拱脚的位置，做好与现场技术人员的配合。

（5）针对在立拱过程中，拱架发生扭曲的，拱脚的地方要及时进行纠正，便于下边的接腿和保证接腿顺直。

（6）在焊接连接筋之前，钢拱架要有防倾倒的措施，必须有人负责支撑的稳定性和有效性，防止支撑破坏造成拱架倾倒伤人。

（7）立拱过程中，带班人员一定要在现场进行指挥和监护，有异常情况及进停止作业并进行处理，不能处理的及时通知现场生产负责人组织人员机械处理，不得冒险作业。

(8)拱脚下面不得有虚土,清理时要注意不得超挖，拱脚一定要支在实土上，如存在超挖、注意不得用原土进行回填，要采取有效措施保证拱脚稳定。

（9）接腿的时候禁止抛掷螺丝和工具，腿子和上面的拱架要对接牢固、顺直。
