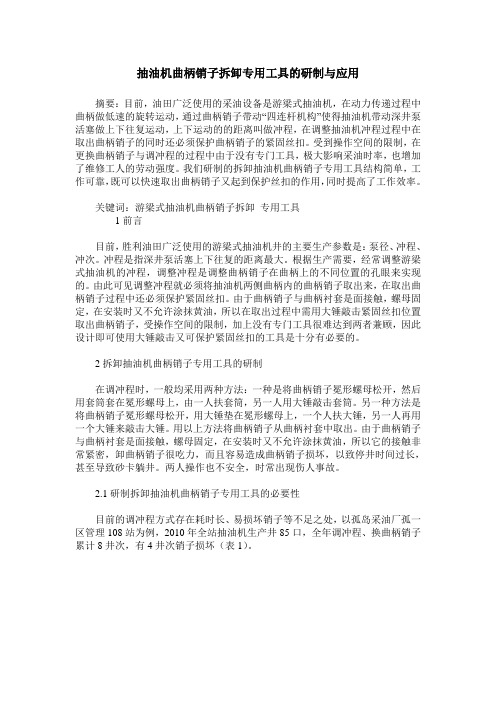

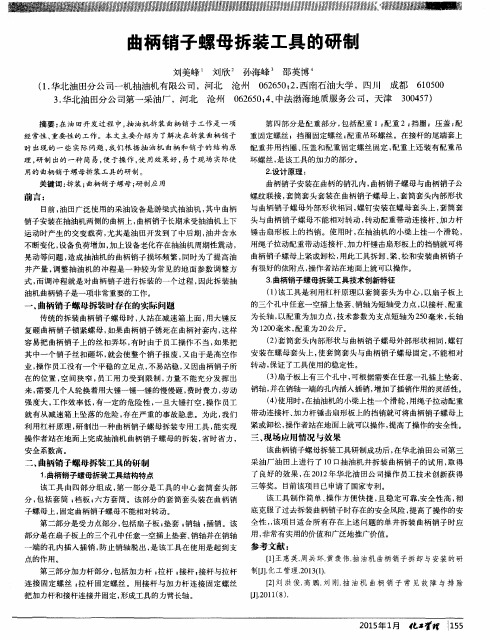

抽油机曲柄销子拆卸专用工具的研制与应用摘要：目前，油田广泛使用的采油设备是游梁式抽油机，在动力传递过程中曲柄做低速的旋转运动，通过曲柄销子带动“四连杆机构”使得抽油机带动深井泵活塞做上下往复运动，上下运动的的距离叫做冲程，在调整抽油机冲程过程中在取出曲柄销子的同时还必须保护曲柄销子的紧固丝扣。
受到操作空间的限制，在更换曲柄销子与调冲程的过程中由于没有专门工具，极大影响采油时率，也增加了维修工人的劳动强度。
我们研制的拆卸抽油机曲柄销子专用工具结构简单，工作可靠，既可以快速取出曲柄销子又起到保护丝扣的作用，同时提高了工作效率。
关键词：游梁式抽油机曲柄销子拆卸专用工具1前言目前，胜利油田广泛使用的游梁式抽油机井的主要生产参数是：泵径、冲程、冲次。
冲程是指深井泵活塞上下往复的距离最大。
根据生产需要，经常调整游梁式抽油机的冲程，调整冲程是调整曲柄销子在曲柄上的不同位置的孔眼来实现的。
由此可见调整冲程就必须将抽油机两侧曲柄内的曲柄销子取出来，在取出曲柄销子过程中还必须保护紧固丝扣。
由于曲柄销子与曲柄衬套是面接触，螺母固定，在安装时又不允许涂抹黄油，所以在取出过程中需用大锤敲击紧固丝扣位置取出曲柄销子，受操作空间的限制，加上没有专门工具很难达到两者兼顾，因此设计即可使用大锤敲击又可保护紧固丝扣的工具是十分有必要的。
2拆卸抽油机曲柄销子专用工具的研制在调冲程时，一般均采用两种方法：一种是将曲柄销子冕形螺母松开，然后用套筒套在冕形螺母上，由一人扶套筒，另一人用大锤敲击套筒。
另一种方法是将曲柄销子冕形螺母松开，用大锤垫在冕形螺母上，一个人扶大锤，另一人再用一个大锤来敲击大锤。
用以上方法将曲柄销子从曲柄衬套中取出。
由于曲柄销子与曲柄衬套是面接触，螺母固定，在安装时又不允许涂抹黄油，所以它的接触非常紧密，卸曲柄销子很吃力，而且容易造成曲柄销子损坏，以致停井时间过长，甚至导致砂卡躺井。
两人操作也不安全，时常出现伤人事故。

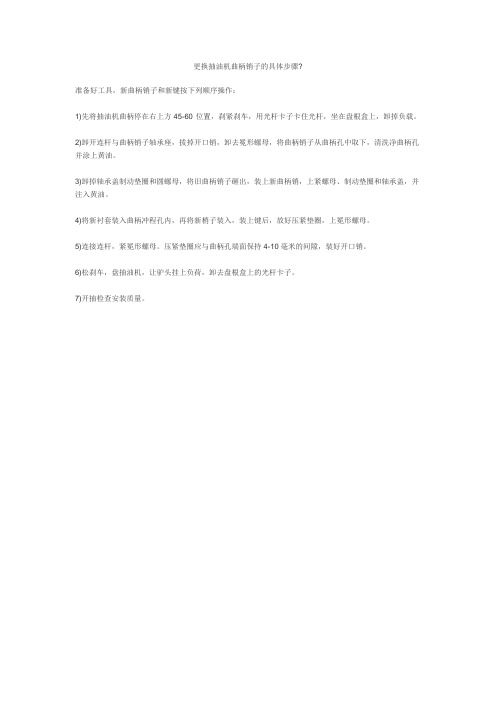

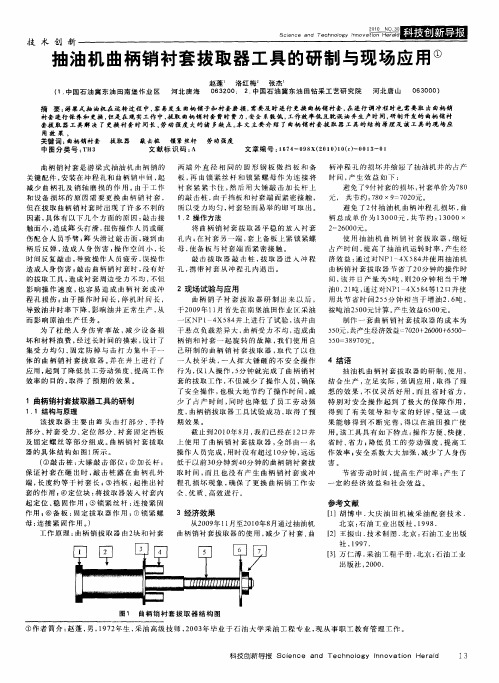

更换抽油机曲柄销子的具体步骤?
准备好工具，新曲柄销子和新键按下列顺序操作：
1)先将抽油机曲柄停在右上方45-60°位置，刹紧刹车，用光杆卡子卡住光杆，坐在盘根盒上，卸掉负载。
2)卸开连杆与曲柄销子轴承座，拔掉开口销，卸去冕形螺母，将曲柄销子从曲柄孔中取下，清洗净曲柄孔并涂上黄油。
3)卸掉轴承盖制动垫圈和圆螺母，将旧曲柄销子砸出，装上新曲柄销，上紧螺母、制动垫圈和轴承盖，并注入黄油。
4)将新衬套装入曲柄冲程孔内，再将新梢子装入，装上键后，放好压紧垫圈，上冕形螺母。
5)连接连杆，紧冕形螺母。
压紧垫圈应与曲柄孔端面保持4-10毫米的间隙，装好开口销。
6)松刹车，盘抽油机，让驴头挂上负荷，卸去盘根盒上的光杆卡子。
7)开抽检查安装质量。
抽油机曲柄销的装配与改进技术曲柄销是游梁式抽油机的关键零件，起连接曲柄与连杆，并传递运动和动力的作用。
曲柄销失效会造成游梁翻转，连杆蹩弯，不仅严重损坏井口设备，甚至会危及人身安全。
因此，采取相应措施可减少事故发生，延长易损件寿命，有较好的经济效益。
1 提高装配质量曲柄销在左、右曲柄上装配切记不可将螺纹装反，必须保证与所安装的曲柄相符，要检查曲柄销螺母的压紧端面和曲柄销孔是否垂直，中间垫片两面要相互平行，保证螺母在曲柄上应压平，增大垫片与曲柄体的接触面积。
用专用套筒扳手上紧曲柄销螺母，增大尾部螺母的锁紧力，拧紧力矩必须达到设计要求。
保证左、右曲柄的剪刀差在设计要求的范围内，找正的方法如下：将装好曲柄的减速器放在平台上，用划线高度尺检测左、右曲柄对应孔的高度位置是否相同，可上下调整曲柄，检查左、右曲柄对应安装曲柄销孔的高度位置，使其与另一块曲柄对应位置高度相同。
用塞尺测量出减速器从动轴键槽与曲柄键槽侧面相差的数值，配一个与两键槽完全吻合的键，为了保证键与键槽很好的配合，所配键应上磨床进行加工。
剪刀差问题解决，两曲柄销受力均匀后，曲柄销就不容易产生松动。
2 精确装配尺寸两连杆上、下头与连杆管在成批生产中，是在胎具上焊接的，一般总长可以保证。
在单件生产中，可用盒尺测量两连杆上头内孔中心与连杆下头底平面的距离是否相同，如果差值过大，将总长度较长的连杆上镗床，按照连杆管中心线进行找正，镗削连杆下头底平面，保证加工后的两连杆长度尺寸相同。
两连杆长度误差消除后，使两曲柄销的受力均匀，曲柄销就不容易松动。
检查左、右曲柄上安装曲柄销两轴承处的横向距离是否等于横梁两端和连杆上头连结的两销孔中心距，才能保证四连杆机构为矩形框架。
在曲柄销部件装配中，钳工要检查曲柄销安装在曲柄上后，曲柄中心（厚度方向）到曲柄销轴承中心（轴承宽度方向）安装距离能否保证减速器中心到曲柄销轴承中心达到设计要求。
（实质上减速器中心到曲柄销轴承中心的距离为横梁两端和连杆上头连结的两销孔中心距之半）这就要求钳工对装配的各尺寸段进行计算和验证，提高装配质量，从而保证达到设计要求。
抽油机连杆拆装工具研制与应用在油田生产开发过程中使用的常规设备是游梁式抽油机。
连杆可以将曲柄动能传递给抽油机横船，使抽油机做上下往复运动。
当断块能量和生产要求发生变化时，需要调整抽油机冲程来满足原油生产的需要。
当原曲柄销子损坏时也必须更换曲柄销子才能恢复正常生产。
而每次调整冲程或更换曲柄销子前都需要先将连杆与曲柄销子分开。
传统的方法是用绳索捆绑连杆，用人力或者吊车拖拽使连杆与曲柄销子分离。
该方法员工劳动强度高，操作时间长等问题，存在一系列安全隐患。
为了彻底解决存在的问题，研制了一种便携式连杆分开器，能快速、安全的完成连杆分开的操作，既保护了员工的人身安全又避免了因停井时间长导致的井卡生产事故。
标签：游梁式抽油机;连杆;组合工具一、问题的提出游梁式抽油机是陆地油藏开采中使用最广泛的设备。
连杆是将曲柄动能传递给抽油机横船，使抽油机做上下往复运动的重要部件。
当曲柄销子磨损严重不能将曲柄动能很好地向下传递时，需要更换曲柄销子才能恢复正常生产。
当断块能量或者生产工艺要求发生变化时，需要调整抽油机冲程来满足原油生产的需要。
而每次调整冲程或更换曲柄销子前都需要先将连杆与曲柄销子分开。
传统的方法是用绳索捆绑连杆，用人力或者吊车拖拽使连杆与曲柄销子分离。
该方法员工劳动强度高，操作时间长等问题，在实际操作中存在一系列安全隐患。
二、故障现象连杆与曲柄销子分离前，员工需将绳锁稳固地套在连杆上。
由于操作位置较高，员工易发生坠落事故。
所以每次操作必须按要求佩戴安全带。
用绳子拉连杆时收到很大的阻力，单靠人力卸不下来，经常用到斜铁和大锤。
这种操作下，斜铁容易飞出对人体造成伤害，该操作并不可取。
当人力不能将连杆与曲柄销子分开时，需要借用吊车。
据统计，使用吊车时，约有三分之一的几率导致连杆或者曲柄销子不同程度的损坏。
损坏严重的还需要更换连杆或者曲柄销子。
三、故障原因装配时连杆与曲柄销子必须紧密配合，造成连杆与曲柄销子分开困难最根本的原因就是抽油机长期在野外环境工作，雨水容易积留至连接轴面及轴孔，逐渐形成锈蚀，给拆卸工作制造了很大的阻力。
专利名称：游梁式抽油机曲柄销拆卸装置
专利类型：实用新型专利
发明人：王学强,王金亮,国梁,郑书通,杨湖川,夏方亮,薛承东,胡勇军,韩科永
申请号：CN200420096776.X
申请日：20040930
公开号：CN2736121Y
公开日：
20051026
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石油工业使用的游梁式抽油机曲柄销拆卸装置，适于用游梁式抽油机采油的井。
本装置包括锥形顶丝、张紧器、张紧器稳定锥和拆卸器本体，将锥形顶丝、张紧器和张紧器稳定锥安装在拆卸器本体上。
本实用新型解决了目前游梁式抽油机调平衡、调冲程、更换曲柄销子工序复杂，费用高、安全系数低的问题。
操作简单，安全省力，简化了操作程序，可使原本较为困难的抽油机曲柄销子的拆卸工作变得简单易行。
提高了抽油机井的开井时率，具有明显的经济效益和社会效益。
申请人：中国石化胜利油田有限公司河口采油厂
地址：257200 山东省东营市河口区中心路
国籍：CN
代理机构：北京市中实友知识产权代理有限责任公司
代理人：周京兰
更多信息请下载全文后查看。
专利名称：游梁式抽油机曲柄销子卸松装置
专利类型：实用新型专利
发明人：乔振胜,张东荣,王磊,张延华,高秀英,刘新荣申请号：CN201020604873.0
申请日：20101102
公开号：CN201833155U
公开日：
20110518
专利内容由知识产权出版社提供
摘要：本实用新型公开的是游梁式抽油机曲柄销子卸松装置，用于辅助石油工业游梁式抽油机的冲程调节，使游梁式抽油机处于最佳的合理运行状态。
本装置包括固定套、滑杆、传力套和游锤，游锤穿套在滑杆上，滑杆与固定套之间装有长度调节丝套。
长度调节丝套两端的丝扣分别为正反扣，分别与滑杆和固定套的连接端配合，使滑杆的安装牢固、平直，保证游锤的工作安全可靠。
本实用新型采用大质量的游锤取代大锤撞击曲柄销子，可以轻易卸松曲柄销子，施工效果好。
采用正反丝扣的长度调节丝套将滑杆顶紧，可使游锤在水平面上安全滑动，使锤击有效，更有保险绳提供安全保证。
本实用新型产生的冲击力大，对施工人员无安全隐患。
申请人：中国石油化工股份有限公司,中国石油化工股份有限公司胜利油田分公司现河采油厂地址：100728 北京市朝阳区朝阳门北大街22号
国籍：CN
代理机构：东营双桥专利代理有限责任公司
代理人：周京兰
更多信息请下载全文后查看。
