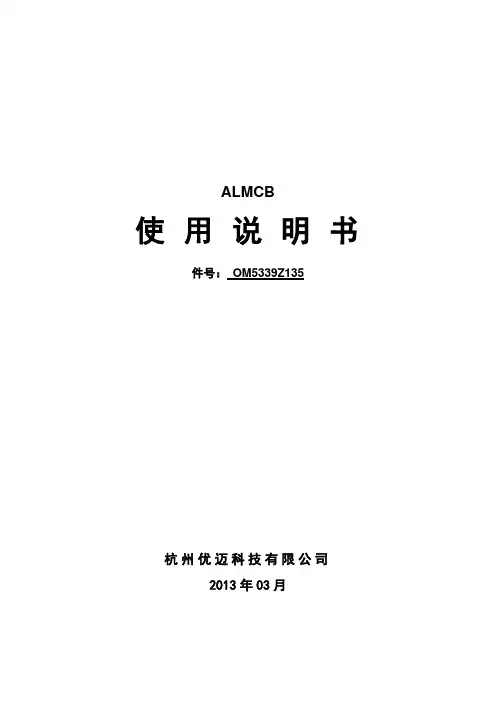

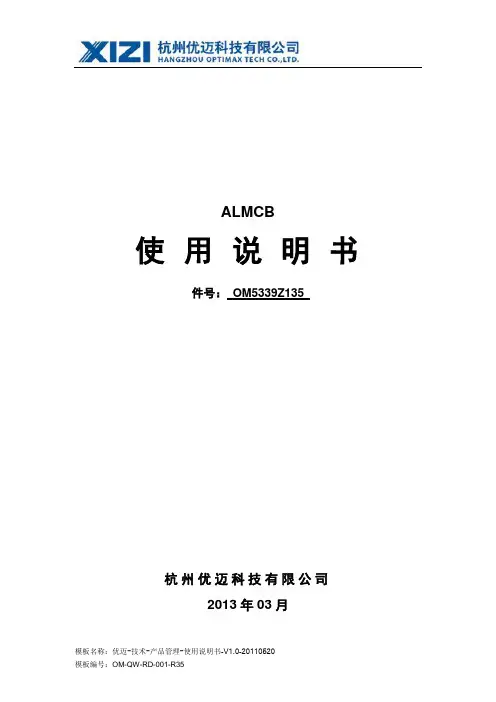

ALMCB使用说明书件号：OM5339Z135杭州优迈科技有限公司2013年03月1.1产品名称ALMCB板是控制系统的核心部分，按照模块化设计，包含了OCSS(操作控制)、MCSS（运行控制）、DBSS(驱动控制)和DCSS（门系统控制）。
电梯系统结构图ALMCB板1.3产品结构ALMCB 电路分布示意图ALMCB板电路分为：模拟电路和数字电路，模拟电路包括：电源电路，通信电路，输入输出电路，服务器接口电路，编码器电路，模拟量检测电路；数字电路包括：CPU电路，CPLD电路以及其它外围电路；ALMCB板示意图ALMCB外围接线示意图外围接线示意图ALMCB板按钮、拨码开关、指示灯和端口说明ALMCB板按钮说明代号功能说明备注K1顶层指令TOPK2底层指令BOT 板拨码开关说明代号功能说明备注SW4(K7)开关门操作使能/禁止DDOSW3(K7)厅外召唤操作使能/禁止CHCSALMCB板指示灯说明ALMCB板端口说DC24V信号输入端子（P1）8PIN WAGO 721－138/001－000型插座，对应的插头为721－108/026－000DC24V信号输入端子（P2）AC110V信号输入端子（P3）AC110V信号输出端子（P4）：DC24V信号输出端子（P5）轿内、厅外信号通讯端口（P6）4P IN WAGO 721－电源输入端子（P7）群控信号通讯端口（P8）：4PIN WAGOEFK信号反馈端口（P9）3PIN提前开门/再平层功能端口（P10）2PIN WAGO编码器信号输入端子（X3）： PVT口1.4串行通信ALMCB板采用RSL通讯，为了抵抗电磁干扰，所以在通信线的终端加入阻抗匹配是必须的；ALMCB板通信线最大长度150m，终端吸收板阻抗匹配值为：75Ω/；示意图如下：适用范围ALMCB需要和我司的CON8003/CON8005/CON8006/ CON8007驱动器一起配套使用；电梯厅外和轿内的召唤和楼层显示采用的是RSL串行通讯。

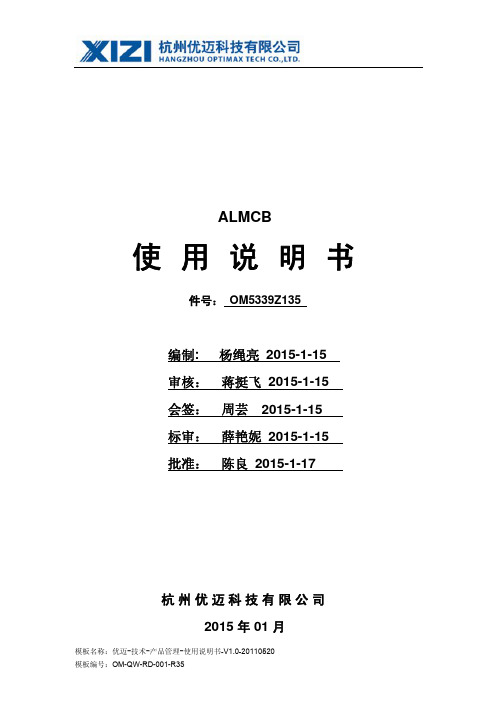

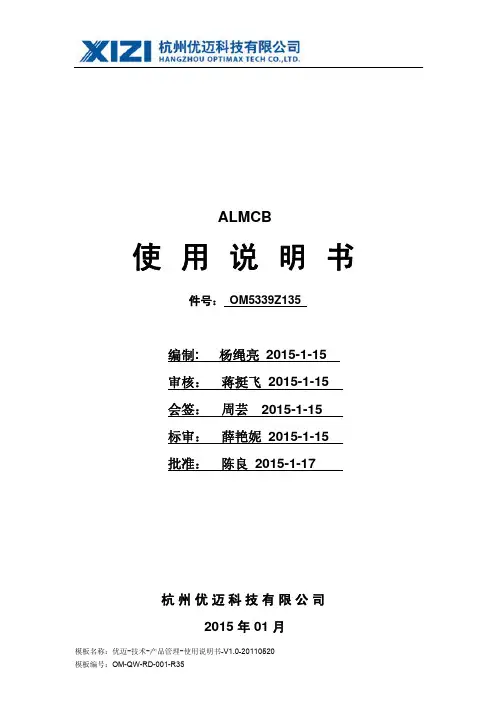

ALMCB使用说明书件号： OM5339Z135编制: 杨绳亮 2015-1-15审核：蒋挺飞 2015-1-15会签：周芸 2015-1-15标审：薛艳妮 2015-1-15批准：陈良 2015-1-17杭州优迈科技有限公司2015年01月表单名称：[使用说明书] 版本：V1.4表单全称：优迈-电路板-ALMCB-使用说明书- V1.4 -20150106编制日期：[2015-01-06]页码：第2 页共3 页更改记录表序号日期版本号修订人更改内容更改原因1 20130314 V1.0 许迪斐新归档新归档2 20140106 V1.1 许迪斐功能项中增加语音安抚、集成ARD功能、封星功能、门保持优化、显示方向预指示、复位救援功能等功能项，并增加相关功能调试说明。
增加功能项3 20140529 V1.2 许迪斐增加第5章调试工具及系统菜单说明增加第7章功能设置说明增加调试工具说明和功能设置说明4 20141010 V1.3 许迪斐主板硬件版本V4.2升级为V4.3更正部分文本错误主板硬件版本升级5 20150106 V1.4 杨绳亮主板版本V4.3升级为V5.0，,功能项中增加一键自学习功能、模拟称重功能、集成HSD功能、检修降载波功能、派梯预指示功能等功能项，并增加相关功能调试说明；主板版本升级，增加功能项表单名称：[使用说明书] 版本：V1.4表单全称：优迈-电路板-ALMCB-使用说明书- V1.4 -20150106编制日期：[2015-01-06]页码：第3 页共3 页软件版本登记表序号实施日期 DSP版本号 ARM版本号 CPLD版本号备注1 20140207 GAA12D009V211 GAA11A014V111GAA11C003V111 XIZI版本新归档2 20150115 GAA12D031V111 GAA11A032V111GAA11C033V111 XIZI版本新归档ALMCB使用说明书版权所有，保留一切权利。
![杭州优耐德ALMCB3[1][1].2_调试指导书8](https://img.taocdn.com/s1/m/e6ef8d5abe1e650e53ea990d.png)

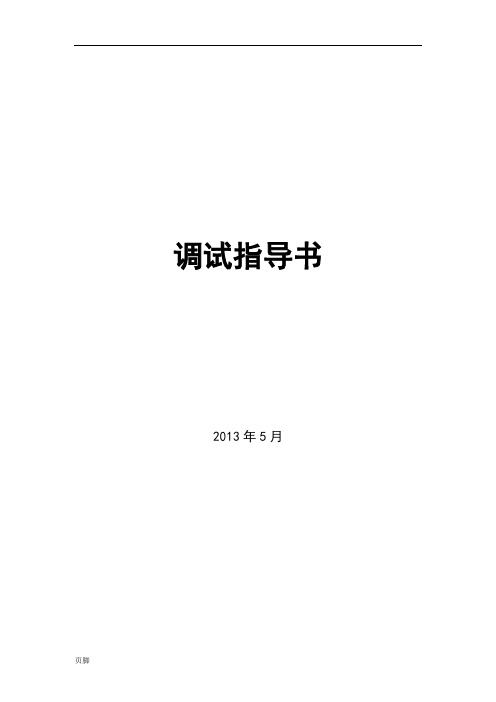

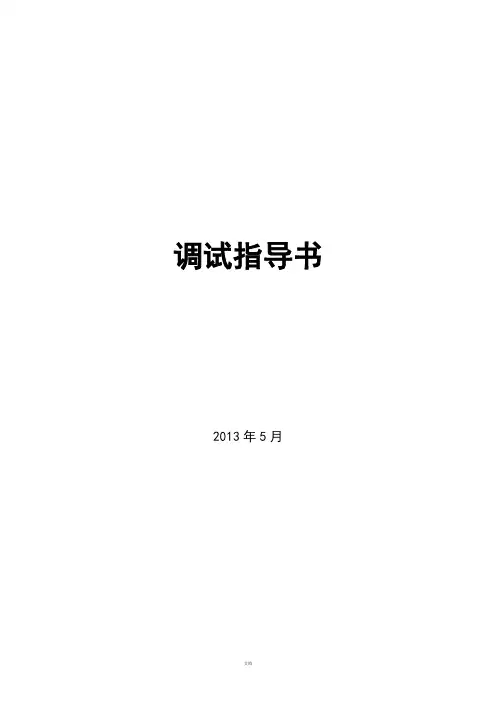

调试指导书2013年5月目录1.产品介绍-------------------------------------------------------------------------------------------------------------------------- 11.1 产品名称 ------------------------------------------------------------------------------------------------------------------ 11.2 产品图片 ------------------------------------------------------------------------------------------------------------------ 21.3 产品结构 ------------------------------------------------------------------------------------------------------------------ 21.4 串行通信 ------------------------------------------------------------------------------------------------------------------ 92.工作条件-------------------------------------------------------------------------------------------------------------------------103.调试说明------------------------------------------------------------------------------------------------------------------------- 115.1 检修模式运行条件检查 ----------------------------------------------------------------------------------------------- 115.2 上电检查------------------------------------------------------------------------------------------------------------------ 115.3 驱动部分参数设置 -----------------------------------------------------------------------------------------------------135.4 驱动部分调试------------------------------------------------------------------------------------------------------------205.5 电梯运行方向检查 -----------------------------------------------------------------------------------------------------235.6 点动运行模式------------------------------------------------------------------------------------------------------------235.7 位置参考系统调整 -----------------------------------------------------------------------------------------------------245.8 首次正常运行准备 -----------------------------------------------------------------------------------------------------255.9 井道位置自学习---------------------------------------------------------------------------------------------------------255.10 正常运行 ----------------------------------------------------------------------------------------------------------------265.11. 正常运行的平层位置的调整---------------------------------------------------------------------------------------275.12 启动舒适感的调整----------------------------------------------------------------------------------------------------285.13 快车舒适感的调整（高速段低频抖动）------------------------------------------------------------------------285.14 ARD功能调试说明 ---------------------------------------------------------------------------------------------------28 4.逻辑功能和驱动参数表 ------------------------------------------------------------------------------------------------------306.1 逻辑参数及设置---------------------------------------------------------------------------------------------------------306.2 驱动参数设置及监控 --------------------------------------------------------------------------------------------------71 5.常见故障及排除方法 ---------------------------------------------------------------------------------------------------------767.1 常见逻辑故障表---------------------------------------------------------------------------------------------------------767.2 常见驱动故障表---------------------------------------------------------------------------------------------------------797.3 其它系统故障------------------------------------------------------------------------------------------------------------861. 产品介绍1.1 产品名称控制柜引用了ALMCB（逻辑控制板）作为电梯控制系统的核心，使用模块化设计技术，利用高可靠性的串行通讯系统，将电梯的各个部件紧密的连接在一起。
调试指导书2013年5月目录1.产品介绍-------------------------------------------------------------------------------------------------------------------------- 11.1 产品名称 ------------------------------------------------------------------------------------------------------------------ 11.2 产品图片 ------------------------------------------------------------------------------------------------------------------ 21.3 产品结构 ------------------------------------------------------------------------------------------------------------------ 31.4 串行通信 -----------------------------------------------------------------------------------------------------------------102.工作条件------------------------------------------------------------------------------------------------------------------------- 113.调试说明-------------------------------------------------------------------------------------------------------------------------125.1 检修模式运行条件检查 -----------------------------------------------------------------------------------------------125.2 上电检查------------------------------------------------------------------------------------------------------------------125.3 驱动部分参数设置 -----------------------------------------------------------------------------------------------------155.4 驱动部分调试------------------------------------------------------------------------------------------------------------235.5 电梯运行方向检查 -----------------------------------------------------------------------------------------------------265.6 点动运行模式------------------------------------------------------------------------------------------------------------265.7 位置参考系统调整 -----------------------------------------------------------------------------------------------------275.8 首次正常运行准备 -----------------------------------------------------------------------------------------------------285.9 井道位置自学习---------------------------------------------------------------------------------------------------------295.10 正常运行 ----------------------------------------------------------------------------------------------------------------295.11. 正常运行的平层位置的调整---------------------------------------------------------------------------------------315.12 启动舒适感的调整----------------------------------------------------------------------------------------------------315.13 快车舒适感的调整（高速段低频抖动）------------------------------------------------------------------------325.14 ARD功能调试说明 ---------------------------------------------------------------------------------------------------32 4.逻辑功能和驱动参数表 ------------------------------------------------------------------------------------------------------346.1 逻辑参数及设置---------------------------------------------------------------------------------------------------------346.2 驱动参数设置及监控 --------------------------------------------------------------------------------------------------83 5.常见故障及排除方法 ---------------------------------------------------------------------------------------------------------897.1 常见逻辑故障表---------------------------------------------------------------------------------------------------------897.2 常见驱动故障表---------------------------------------------------------------------------------------------------------937.3 其它系统故障---------------------------------------------------------------------------------------------------------- 1001. 产品介绍1.1 产品名称控制柜引用了ALMCB（逻辑控制板）作为电梯控制系统的核心，使用模块化设计技术，利用高可靠性的串行通讯系统，将电梯的各个部件紧密的连接在一起。

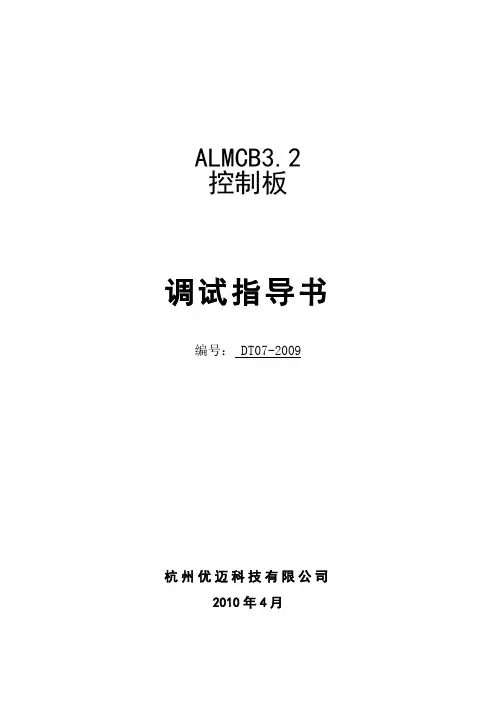

ALMCB3.2控制板调试指导书编号： DT07-2009杭州优迈科技有限公司2010年4月日期：2009-08-06页码：第 1 / 26 页ALMCB 3.2控制板更改记录序号归档单号更改内容描述更改人更改日期01 OPM09289 初次归档许迪斐2009-12-402 OPM10024 驱动参数表更新；增加3-3-1-6 各参数；驱动部分整体调试流程图的更改；修正其他驱动参数的取值范围；更改K7的功能说明；启动舒适感增加了APR time 的设置说明日期：2009-08-06ALMCB 3.2控制板页码：第 2 / 26 页目次1. 概述----------------------------------------------------------------------------------------------------------------------------------- 32. 检修模式运行条件检查---------------------------------------------------------------------------------------------------------- 43. 检修模式ALMCB3.2上电检查 ----------------------------------------------------------------------------------------------- 54. ALMCB3.2驱动部分参数设置------------------------------------------------------------------------------------------------- 75. ALMCB3.2驱动部分调试 ------------------------------------------------------------------------------------------------------146 电梯运行方向检查----------------------------------------------------------------------------------------------------------------177 点动运行模式----------------------------------------------------------------------------------------------------------------------178 位置参考系统调整----------------------------------------------------------------------------------------------------------------179 首次正常运行准备----------------------------------------------------------------------------------------------------------------19 10．井道位置自学习----------------------------------------------------------------------------------------------------------------19 11．正常运行 -------------------------------------------------------------------------------------------------------------------------20 12. 正常运行的平层位置的调整-------------------------------------------------------------------------------------------------21 13启动舒适感的调整---------------------------------------------------------------------------------------------------------------21 14故障排除 ---------------------------------------------------------------------------------------------------------------------------21日期：2009-08-06ALMCB 3.2控制板页码：第 3 / 26 页1. 概述新XGM1引用了ALMCB3.2（逻辑控制板）作为电梯控制系统的核心，使用模块化设计技术，利用高可靠性的串行通讯系统，将电梯的各个部件紧密的连接在一起。
ALMCB使用说明书件号：OM5339Z135杭州优迈科技有限公司2013年03月件号表单名称：[使用说明书] 版本：V1.0编制日期：[2013-03-14]表单全称：优迈-电路板-ALMCB-使用说明书- V1.0 -20130314页码：第2 页共2 页更改记录表序号日期版本号修订人更改内容更改原因1 20130314 V1.0 许迪斐新归档新归档ALMCB使用说明书版权所有，保留一切权利。
在没有得到本公司许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
All rights reserved.The information in this document is subject to changewithout notice. No part of this document, including electronic,mechanical, micro-coping, photocopying, recording orotherwise, may in any form or by any means be reproduced,stored in a retrieval system or transmitted without prior writtenpermission from our company.目录目录1.产品介绍-------------------------------------------------------------------------------------------------------------------------- 11.1产品名称 ------------------------------------------------------------------------------------------------------------------ 11.2产品图片 ------------------------------------------------------------------------------------------------------------------ 21.3产品结构 ------------------------------------------------------------------------------------------------------------------ 31.4串行通信 ------------------------------------------------------------------------------------------------------------------ 92.产品功能-------------------------------------------------------------------------------------------------------------------------102.1标配功能 -----------------------------------------------------------------------------------------------------------------102.2选配功能 -----------------------------------------------------------------------------------------------------------------123.适用范围-------------------------------------------------------------------------------------------------------------------------144.工作条件-------------------------------------------------------------------------------------------------------------------------155.调试说明-------------------------------------------------------------------------------------------------------------------------165.1 检修模式运行条件检查 -----------------------------------------------------------------------------------------------165.2 上电检查------------------------------------------------------------------------------------------------------------------165.3 驱动部分参数设置 -----------------------------------------------------------------------------------------------------185.4 驱动部分调试------------------------------------------------------------------------------------------------------------265.5 电梯运行方向检查 -----------------------------------------------------------------------------------------------------285.6 点动运行模式------------------------------------------------------------------------------------------------------------285.7 位置参考系统调整 -----------------------------------------------------------------------------------------------------295.8 首次正常运行准备 -----------------------------------------------------------------------------------------------------305.9 井道位置自学习---------------------------------------------------------------------------------------------------------305.10 正常运行------------------------------------------------------------------------------------------------------------------315.11 正常运行的平层位置的调整 -----------------------------------------------------------------------------------------325.12 启动舒适感的调整 -----------------------------------------------------------------------------------------------------335.13 快车舒适感的调整（高速段低频抖动） -------------------------------------------------------------------------335.14ARD功能调试说明 ---------------------------------------------------------------------------------------------------346.逻辑功能和驱动参数表 ------------------------------------------------------------------------------------------------------356.1 逻辑参数及设置---------------------------------------------------------------------------------------------------------356.2 驱动参数设置及监控 --------------------------------------------------------------------------------------------------767.常见故障及排除方法 ---------------------------------------------------------------------------------------------------------827.1 常见逻辑故障表---------------------------------------------------------------------------------------------------------827.2 常见驱动故障表---------------------------------------------------------------------------------------------------------857.3 其它系统故障------------------------------------------------------------------------------------------------------------911. 产品介绍1.1 产品名称ALMCB板是控制系统的核心部分，按照模块化设计，包含了OCSS(操作控制)、MCSS（运行控制）、DBSS(驱动控制)和DCSS（门系统控制）。

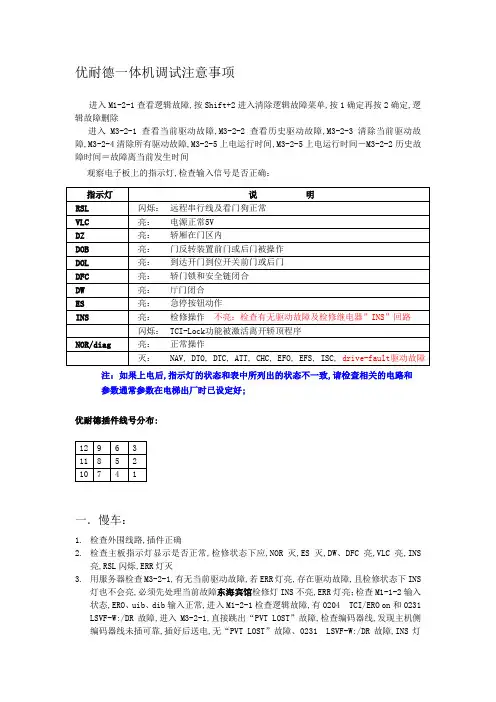

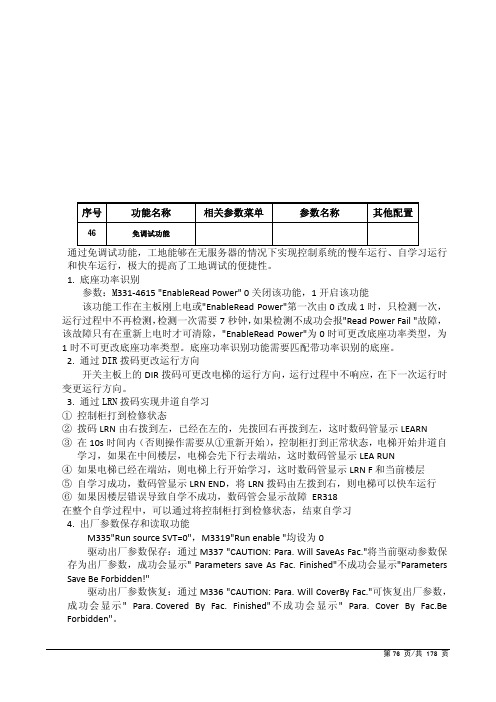

优耐德一体机调试注意事项进入M1-2-1查看逻辑故障,按Shift+2进入清除逻辑故障菜单,按1确定再按2确定,逻辑故障删除进入M3-2-1查看当前驱动故障,M3-2-2查看历史驱动故障,M3-2-3清除当前驱动故障,M3-2-4清除所有驱动故障,M3-2-5上电运行时间,M3-2-5上电运行时间－M3-2-2历史故障时间＝故障离当前发生时间观察电子板上的指示灯,检查输入信号是否正确：注：如果上电后,指示灯的状态和表中所列出的状态不一致,请检查相关的电路和参数通常参数在电梯出厂时已设定好;优耐德插件线号分布:一．慢车：1.检查外围线路,插件正确2.检查主板指示灯显示是否正常,检修状态下应,NOR灭,ES灭,DW、DFC亮,VLC亮,INS亮,RSL闪烁,ERR灯灭3.用服务器检查M3-2-1,有无当前驱动故障,若ERR灯亮,存在驱动故障,且检修状态下INS灯也不会亮,必须先处理当前故障东海宾馆检修灯INS不亮,ERR灯亮；检查M1-1-2输入状态,ERO、uib、dib输入正常,进入M1-2-1检查逻辑故障,有0204 TCI/ERO on和0231 LSVF-W:/DR故障,进入M3-2-1,直接跳出“PVT LOST”故障,检查编码器线,发现主机侧编码器线未插可靠,插好后送电,无“PVT LOST”故障、0231 LSVF-W:/DR故障,INS灯亮,ERR灯灭,按上下行按钮,电梯可以输出信号,接触器能吸合4.电梯运行,除安全回路、门联锁、上下限位强换外,还需轿门关到位信号M1-1-2里面,DCL应为大写,门机JARLESS-CON中分双折门机送电,调整门机上拨码开关,把SW2拨到OFF,其它拨ON；也可以拔掉CJ8门机插件,否则电梯也不能运行;备注：例进入3-3-1密码菜单7412的步骤,先键入M-3-3-1,在按shinft+7,shinft+4,shinft+1,shinft+2;二．快车：1井道位置自学习1.1井道位置自学习前,应先用ERO全程运行,用服务器观察并确认井道光电及强迫减速开关信号正常;1.2电梯在平层位置时,DZ,1LV,2LV应大写；向下运行时下光电先动作,因此2LV和DZ先变小写,向上运行则反之;1LV,2LV中心距60MM;注：检修开到门区停下后,电梯自动开门到位现象,再检修开也不会关门,按按钮关门也无效,需拔掉平层感应器插件CJ13或CJ14,电梯自动关门,可以运行;原因：光幕盒电源220V电源线插件未插可靠,没电,插好得电后,此故障消失1.3电梯在底层附近时,1LS动作,因此1LS变大写；电梯在顶层位置时,2LS动作,因此2LS变大写；电梯在中间楼层时,1LS,2LS应小写;1.4确认ALMCB驱动部分的M-3-3-1-9中的RUN ENABLE参数应为0,M3-3-5中RUN SOURCESVT应为1;1.5将ERO及TCI拨到正常位置,用服务器操作驱动部分M-3-3-4起动井道自学习;1.6电梯将低速运行至底层平层位置,然后以自学习速度向上进行井道自学习,到达顶层平层后,自学习完成;1.7自学习成功后将RUN ENABLE 参数改成1;自学习参数存于M-3-1-4菜单中;电梯运行至顶层或底层时减速明显,爬行时间过长,减小1LS\2LS强迫开关减速距离,再做井道自学习2.核对图纸,进入M1-3-2查看I/O通讯地址设置是否正确4/4/41.外呼地址：外呼地址从 21 开始设置I/O Addr 功能说明96 21-1 UHB0 0层的上呼按钮底层F165 22-1 UHB1 1层的上呼按钮F297 22-2 DHB1 1层的下呼按钮 F266 23-1 UHB2 2层的上呼按钮 F398 23-2 DHB2 2层的下呼按钮 F367 24-1 UHB3 3层的上呼按钮F4 本层可以不设,没下呼按钮99 24-2 DHB3 3层的下呼按钮 F42.轿厢按钮地址：I/O Addr 功能说明32 8-1 CB033 8-2 CB134 8-3 CB235 8-4 CB3HSD-128E-UL紧急救援装置电动松闸装置说明：同时按下松闸和松闸辅助按钮,抱闸将打开,维持3秒左右闭合,需过秒后再按下按钮,再松闸3秒左右就闭合,以点动方式,在轿厢和对重不平衡状态下,向重的一侧运行,无驱动装置运行;M-1-3-1-1：基本功能参数设置M-1-3-1-2： PKS-P 锁梯层M-1-3-1-8： EFO-P 消防层M-1-3-4：显示设置M-1-3-3-1：停车及开门层设置开通或屏蔽M-1-3-2: 远程通讯地址I/O设置轿内按钮、外呼按钮、司机、消防、锁梯、运行方向等的功能地址设置M-1-1-1：呼梯M-1-1-2：查看各开关功能输入状态如DW\DFC\ERO\TCI\1LS\2LS等进入M1-2-1查看逻辑故障,按Shift+2进入清除逻辑故障菜单,按1确定再按2确定,逻辑故障删除M3-2-1查看当前驱动故障,M3-2-2查看历史驱动故障,M3-2-3清除当前驱动故障,M3-2-4清除所有驱动故障,M3-2-5上电运行时间,M3-2-5上电运行时间－M3-2-2历史故障时间＝故障离当前发生时间。
almcb主板调试手册目录1.1总体框图....................................1.2技术文件..............错误！未定义书签。
错误！未定义书签。
2.1检查控制柜..................................2.2接线检查..........................................................2.3绝缘检查..................................2.4检查输入电压2.5检查控制变压器输出电压检修模式ALMCB上电检查3.1检查ALMCB的输入输出电压..................3.2上电检查ALMCB的状态ALMCB驱动部分参数设置ALMCB驱动部分调试187.1紧急电动运行（ERO）187.2轿顶检修运行（TCI）198.1极限开关的调整198.2调整轿顶光电开关和井道隔光板209.1安全、门锁回路检查209.2确认井道信号2010井道位置自学习2112正常运行2113正常运行的平层位置的调整2114启动舒适感的调整：2115振动性能调整2216故障排除5/270.25~2.0m/s概述新U-ConL3000引用了ALMCB（逻辑控制板）作为电梯控制系统的核心，利用高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
ALMCB内部包括四个模块子系统：OCSS（操作控制子系统）MCSS（运行控制子系统）DCSS （门控制子系统）DBSS（驱动和制动子系统）ALMCB功能框图6/270.25~2.0m/s1.1总体框图下图为U－CONL3000控制系统的基本框图和信号流程图。
7/270.25~2.0m/s检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
2.1检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线、动力线和制动电阻线的连接。
2.2接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。
2.3绝缘检查脱开接地线和HL的连接，拔出ALMCB上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和ALMCB板上的插件。
电路允许的绝缘电阻动力电路和安全电路0.5MΩ控制电路（包括门机）、照明电路和信号电路0.5MΩ注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。
2.4检查输入电压切断主电源空气开关和控制柜内的其它空气开关，检查三相输入电压是否在规定范围之内（10%），并且根据实际输入电压调整变压器输入端子的连接，检查端子排上的C16、C17两端的电压（照明电压）是否为220V10%，检查驱动组件上电源指示灯是否正常（指示灯在ALMCB板P22.5检查控制变压器输出电压合上主电源空气开关，检查变压器的输出端电压是否和图纸相符（在输入电压满足要求的情况下允许变压器输出有10%的误差）。
检修模式ALMCB上电检查3.1检查ALMCB的输入输出电压切断电压，拔去ALMCB板上的所有插件，然后合上空气开关CP2，用万用表测量ALMCBP7插件的1，2脚，检查电压是否为DC24V10%，如果不符，请检查端子排LN、开关电源SWP2、P7的连线；3.2上电检查ALMCB的状态切断主电源开关，插上所有的插件。
检查ALMCB电子板上的SW3（CHCS）和SW4（DDO）开关所处的位置。
拨码开关K7具有如下功能：SW18/270.25~2.0m/sOFF：无SW2OFF：无SW3（CHCS）OFF：取消厅外召唤。
SW4（DDO）OFF：取消门操作。
短接块J1、J2、J4、J7、J10具有如下功能：J1U11芯片程序烧写端口J2驱动参数写保护开关J3、J4U1芯片程序烧写端口J7编码器电源选择（5V、8V）J10看门狗自动复位开关微动开关K1、K2具有如下功能：K1--TOP：呼梯至顶层。
K2--BOT：呼梯至底层。
服务器接口SVT具有如下功能：SVT服务器接口确认控制柜上ERO开关处于紧急运行位置。
确认所有的厅门和轿门已经正确关闭。
合上主电源开关。
观察ALMCB电子板上的指示灯，检查输入信号是否正确：注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。
指示灯RSL闪烁：远程串行线及看门狗正常VLC电源正常(5V)DZ门反转装置（前门或后门）被操作DOL到达开门到位开关（前门或后门）DFC门锁和安全链闭合DW轿门闭合ES急停按钮动作INS检修操作闪烁：TCI-Lock功能被激活（离开轿顶程序）NOR/diagNAV,DTO,DTC,ATT,CHC,EFO,EFS,ISC,drive-fault9/270. 25~2.0m/sALMCB内的所有安装参数和I/O参数在出厂时都已经设置好，详细请参照ALMCB相关参数表。
如有需要，确认以下参数：参数参数描述设定值备注M-1-3-1-1TOP最高楼层根据合同设置BOTTOM最低楼层ERO-TYPERO类型定义M-1-3-1-4DRIVE变频器类型16如无再平层和提前开门功能则设为17C-TYPE控制柜类型SPEED电梯速度根据合同速度EN-J相序或缺相检测EN-BCD抱闸电流检测M-1-3-1-5DOOR门机类型如为DCSS5，则设为12DO-TYPE门机操作10如为DCSS5，则设为00F：EN-ACG自动门，手动门选择如有后门，则也要设定相关参数F：EN-DCLDCL信号输入定义F：DOL-DDOL信号输入定义R：EN-ACG自动门，手动门选择M-1-3-1-6LV-MOD平层模式DZ-TYP门区类型M-1-3-1-10NoDW_ChkDW信号检测选择EN-EVT断电时EEPROM10/270.25~2.0m/sALMCB驱动部分参数设置4.1将服务器插入SVT接口，按4进入密码设置菜单；按3进入驱动模块1级菜单，具体显示如下：MONITOR=1DIAGNOSTICS=2SETUP=3CATEGORYA=1CATEG ORY=2CATEGORY=3Position监控驱动器状态按1，进入监控中的2级菜单如上图示意；参数参数描述监控值备注M-3-1-1软件版本Softwareversion001.05电梯实际速度Carspeedmm/s编码器反馈速度电机转速（根据PG计算）MotorSpeedRPM转子位置（机械角）Rotorposition0~359.9速度给定(DBSS)Dictatedmm/s给定速度输出电压给定Outputvoltage0~900V转矩电流给定（相对额度转矩电流）MtrtrqPU1.0－>额度转矩 1.000输出电流Outputcurrent0～999.9A实际检测到的输出电流散热器1温度Heatsinktemp1实际温度散热器2温度Heatsinktemp2实际温度参数参数描述监控值备注M-3-1-2直流母线电压DClink输出频率Frequency(Hz)SpeedgapSpeedgap（mm/s）强迫减速应安装距离（对应设定参数）LSdistance（mm)电机过载积分器Motoroverload变频器过载积分器Driveoverload11/270.25~2.0m/s参数参数描述监控值备注M-3-1-3编码器脉冲状态Encoderpulse0~65535编码器Z相计数Encodernum0~65535编码器C相位置EncoderPOS0~65535编码器D相位置EncoderPOS0~65535厂家测试1Factoryresd1约300ALMCB板零漂参数厂家测试2Factoryresd2约500厂家测试3Factoryresd3约300厂家测试4Factoryresd4约500厂家测试5Factoryresd50~65535当前楼层NOWFLOOR00当前位置NOWPOSITION000.00mINPUT1INPUT1INPUT2INPUT2OUTO UTPUTOUTCODEOUTCODE准备运行（手动或MCSS给DBSS）Preparerun实际称重补偿量LoadPrecentDBSS状态BasesEnabled参数参数描述监控值备注M-3-1-4上强迫减速1位置2LS基准为1m上强迫减速2位置4LS下强迫减速1位置1LS下强迫减速2位置3LS以下楼层高度监控故障记录按2，进入故障监控的2级菜单如下图示意：CURRENTFAULT=1SAVEFAULT=2CLEARCURRENTFAULT=3CLE ARALLSAVEFAULT=4CLOCK=5进行参数设置按3，进入参数设定的2级菜单如下示意：12/270.25~2.0m/sContractData=1Tune=2Pr.ini=3Heightlearn =4LOAD=5T.NTSD＝6进入参数设置的3级菜单，显示如下：FIELDADJUST=1VELREGULATOR=2BRAKE/DBR=3MOTOR=4TI MING=6ENHANCED=9LEVEL=0对负载开关的补偿量进行设定；对于安装的使用同步电机的电梯，必须进行主机的自定位以及井道的自学习。
在自定位和井道学习前必须设置电机参数和编码器参数，按4进入电机参数设置，具体数据按照工地使用电机铭牌输入。
