明渠恒定非均匀

第16讲（2课时）第六章 明渠恒定非均匀流明渠非均匀流特点：明渠大的底坡线、水面线、总水头线彼此互不平行。

产生非均匀流的原因：断面几何形状或尺寸沿流程改变，粗糙度或底坡沿流程改变，或有局部干扰。

分为渐变流和急变流。

分析水深的变化规律，)(s f h =；为区别将均匀流的水深称为正常水深，并以0h 表示。

★6-1 明渠水流的三种流态微波波速（相对速度）w V ，断面平均流速V 。

w V V <时，水流为缓流，干扰波能向上游传播； w V V =时，水流为临界流，干扰波不能向上游传播； w V V >时，水流为急流，干扰波不能向上游传播。

由连续方程2)(V h h hV w ∆+=及能量方程gV h h gV h w 2222221αα+∆+=+，可得：gh h h h h gh V w ≈∆+∆+=)2/1()/1(2，若为任意断面时，h g V w =，B A h /=平均水深。

定义佛汝德数（Froude ）, hg V Fr =则：当Fr<1时，水流为缓流；当Fr=1时，水流为临界流；当Fr>1时，水流为急流。

佛汝德数的物理意义是，一单位动能与单位势能之比的两倍开方；二惯性力与重力的对比。

★6-2 断面比能与临界水深一、断面比能、比能曲线断面比能：以渠底为基准面，所计算得到的单位总能量，以s E 表示。

2222222cos gAQ h gV h gV h E s αααθ+=+≈+=当流量和过水断面的形状尺寸一定时，断面比能仅是水深的函数。

即)(h f E s =。

比能曲线：断面比能随水深变化的关系曲线。

以h 为纵坐标，以比能为横坐标。

比能曲线特征：当0→h 时，0→A ，则∞→222gAQ α，故∞→s E ；当∞→h 时，∞→A ，则0222→gA Q α，故∞→s E 。

比能曲线是一支二次抛物线，曲线的下端以水平线为渐进线，上端以过原点的45度直线为渐进线。

有一最小值，将曲线分为两支。

第七章明渠恒定非均匀流第一节概述第二节明渠水流的流态及其判别一、急流、缓流的运动学分析缓流：河流中有些水面宽阔的地方底坡平坦，水流缓慢当水流遇有障碍时（如大石头）急流：在河流有些水面狭窄的地方底坡陡峻，且水流湍急将一块石子投入静水中，四周扩散（v + v w），向上游传播的绝对速度为（v w-当水流的流速等于波速（v= v w）时，微波向下游传播的绝对速度是2 v w。

当水流流速大于波速（v > v w ）时，微波只向投石点下游传播，对上游的流动没有影响。

明渠流态：缓 流 v < v w ； 临界流 v = v w ； 急 流 v > v w 式中，v 为水流速度，vw 为微波（扰动波）波速判断明渠水流流态必须已知水流速度、微波（扰动）波速；如何考虑微波（扰动）波速？（一） 明渠中微波传播的相对波速一平底矩形断面水渠，水体静止，水深为h ，水中有一个直立的平板。

用直立平板向左拨动一下，板左边水面激起一微小波动，波高∆h ，波以速度v w 从右向左传播。

观察微波传播： 波形所到之处将带动水流运动，流速随时间变化，是非恒定流，但可化为恒定流。

选动坐标随波峰运动，假想随波前进来观察渠中水流相对于动坐标系 波静止渠中原静止水体以波速v w 从左向右流动，整个水体 等速度向右运动，水流为恒定流，水深 沿程变化，是非均匀流。

断面2：波峰处断面1：未受波影响忽略能量损失，由连续方程和能量方程 得 能量方程：()gvh h gvh w2Δ222121αα++=+连续方程：()w Bhv v h h B =+2 Δ式中，B 为水面宽 由此得 ⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+=h h h h gh v w 2Δ1/Δ1对于波高 Δh << h 的波—小波 h g v w =v式中：B A h =，断面平均水深，A 为过水断面面积，B 为水面宽度 顺水波：h g v v v v w w +=+=' （微波传播方向和水流方向一致） 式中，'w v 顺水波传播波速。

明渠恒定均匀流和非均匀流概述1.1 明渠的分类由于过水断面形状、尺寸与底坡的变化对明渠水流运动有重要影响，因此在水力学中把明渠分为以下类型。

(1) 棱柱形渠道和非棱柱形渠道凡是断面形状及尺寸沿程不变的长直渠道，称为棱柱形渠道，否则为非棱柱形渠道。

前者的过水断面面积A 仅随水深h 变化，即A =f (h )；后者的过水断面面积不仅随水深变化，而且还随着各断面的沿程位置而变化。

(2) 顺坡(正坡)、平坡和逆坡(负坡)渠道明渠渠底线(即渠底与纵剖面的交线)上单位长度的渠底高程差，称为明渠的底坡，用i 表示。

图4-1如图4-1(a)，1-1和2-2两断面间，渠底线长度为Δs ，该两断面间渠底高程差为(a 1-a 2)=Δa ，渠底线与水平线的夹角为θ，则底坡i 为θsin 21=∆∆=∆-=sa s a a i (4-1) 当渠底坡较小时，例如θ＜6°时，可近似认为Δs ≈Δl ，则式（4-1）变为 θtan =∆∆≈∆∆=la s a i （4-2） 所以，在上述情况下，过水断面可以看作铅垂平面，水深h 可沿铅垂线方向量取。

明渠底坡可能有三种情况(如图4-2)。

渠底高程沿流程下降的，称为顺坡 (或正坡)，规定i ＞0；渠底高程沿流程保持水平的，称为平坡，i =0；渠底高程沿流程上升的，称为逆坡 (或负坡)，规定i ＜0。

明渠的横断面可以有各种各样的形状。

天然河道的横断面，通常为不规则断面。

人工渠道的横断面，可以根据要求，采用梯形、圆形、矩形等各种规则断面。

图4-21.2 明渠均匀流的特征和形成条件1.2.1明渠均匀流的特征明渠均匀流有下列特性：(1) 过水断面的形状和尺寸、流速分布、水深，沿流程都不变；(2) 总水头线、测压管水头线(在明渠水流中，就是水面线)和渠底线三者为相互平行的直线(图4-1a)，因而它们的坡度相等，即J=J p=i(4-3)1.2.2明渠均匀流的形成条件对明渠恒定均匀流，图4-1（b)，取1-1、2-2断面之间的水体作为研究对象，分析这块水体上的受力，并沿流向写动力平衡方程为P1-P2+G sinθ-T=0式中P1和P2为1-1和2-2过水断面的动水压力，G为Δs流段水体重量，T为边壁(包括岸壁和渠底)阻力。

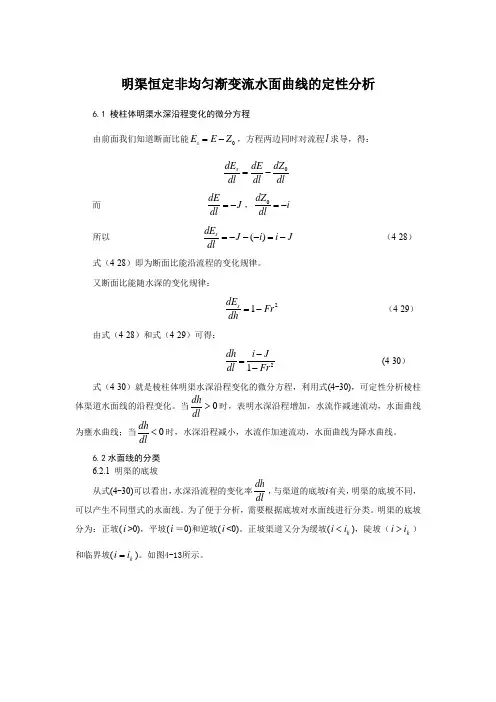

明渠恒定非均匀渐变流水面曲线的定性分析6.1 棱柱体明渠水深沿程变化的微分方程由前面我们知道断面比能0s E E Z =-，方程两边同时对流程l 求导，得：0s dE dZ dE dl dl dl=- 而 dE J dl =-，0dZ i dl=- 所以()s dE J i i J dl =---=- （4-28） 式（4-28）即为断面比能沿流程的变化规律。

又断面比能随水深的变化规律：21s dE Fr dh=- （4-29） 由式（4-28）和式（4-29）可得：21dh i J dl Fr-=- (4-30） 式（4-30）就是棱柱体明渠水深沿程变化的微分方程，利用式(4-30)，可定性分析棱柱体渠道水面线的沿程变化。

当0dh dl >时，表明水深沿程增加，水流作减速流动，水面曲线为壅水曲线；当0dh dl<时，水深沿程减小，水流作加速流动，水面曲线为降水曲线。

6.2水面线的分类6.2.1 明渠的底坡从式(4-30)可以看出，水深沿流程的变化率dh dl，与渠道的底坡i 有关，明渠的底坡不同，可以产生不同型式的水面线。

为了便于分析，需要根据底坡对水面线进行分类。

明渠的底坡分为：正坡(i >0)，平坡(i ＝0)和逆坡(i <0)。

正坡渠道又分为缓坡(k i i <)，陡坡（k i i >）和临界坡(k i i =)。

如图4-13所示。

图4-136.2.2 N －N 线和K －K 线N －N 线：渠道正常水深0h 的连线；K －K 线：渠道临界水深k h 的连线；各种底坡类型上的N －N 线和K －K 线如图4-13所示。

只有在正坡(i >0)渠道上才有可能产生均匀流，所以在平坡 (i ＝0)和逆坡(i <0)渠道上不存在N －N 线。

Ｎ－Ｎ线和K －K 线的相对位置可由正常水深和临界水深的关系确定。

缓坡k h h >0，N －N 线位于K －K 线之上；陡坡k h h <0，N －N 线位于K －K 线之下；临界坡k h h =0，N －N 线与K －K 线重合。

水力学教案第六章明槽恒定流动【教学基本要求】1、了解明槽水流的分类与特征,了解棱柱体渠道的概念,掌握明槽底坡的概念与梯形断面明渠的几何特征与水力要素。

2、了解明槽均匀流的特点与形成条件,熟练掌握明槽均匀流公式,并能应用它来进行明渠均匀流水力计算。

3、理解水力最佳断面与允许流速的概念,掌握水力最佳断面的条件与允许流速的确定方法,学会正确选择明渠的糙率n值。

4、掌握明槽均匀流水力设计的类型与计算方法,能进行过流能力与正常水深的计算,能设计渠道的断面尺寸。

5、掌握明渠水流三种流态(急流、缓流、临界流)的运动特征与判别明渠水流流态的方法,理解佛汝德数Fr的物理意义。

6、理解断面比能、临界水深、临界底坡的概念与特性,掌握矩形断面明渠临界水深h k的计算公式与其它形状断面临界水深的计算方法。

7、了解水跃与水跌现象,掌握共轭水深的计算,特别就是矩形断明渠面共轭水深计算。

8、能进行水跃能量损失与水跃长度的计算。

9、掌握棱柱体渠道水面曲线的分类、分区与变化规律,能正确进行水面线定性分析,了解水面线衔接的控制条件。

10、能进行水面线定量计算。

11、了解缓流弯道水流的运动特征。

【内容提要与教学重点】这一章就是工程水力学部分内容最丰富也就是实际应用最广泛的一章。

本章有4个重点:明渠均匀流水力计算;明渠水流三种流态的判别;明渠恒定非均匀渐变流水面曲线分析与计算,这部分也就是本章的难点;水跃的特性与共轭水深计算。

学习中应围绕这4个重点,掌握相关的基本概念与计算公式。

明渠水流的复杂性在于有一个不受边界约束的自由表面,自由表面能随上下游的水流条件与渠道断面周界形状的变化而上下变动,相应的水流运动要素也发生变化,形成了不同的水面形态。

6、1 明槽与明槽水流的几何特征与分类（1）明槽水流的分类明槽恒定均匀流明槽恒定非均匀流(包括渐变流与急变流)明槽非恒定流明槽非恒定流一定就是非均匀流。

明槽非均匀流根据其流线不平行与弯曲的程度,又可以分为渐变流与急变流。

第七章明渠恒定非均匀流由于产生明渠均匀流的条件非常严格，自然界中的水流条件很难满足，故实际中的人工渠道或天然河道中的水流绝大多数是非均匀流。

明渠非均匀流的特点是底坡线、水面线、总水头线彼此互不平行(如图7-1所示)。

产生明渠非均匀流的原因很多，例如明渠横断面的几何形状或尺寸的沿流程改变，粗糙度或底坡沿流程改变，在明渠中修建水工建筑物(闸、桥梁、涵洞等)，都能使明渠水流发生非均匀流。

明渠非均匀流中也存在渐变流和急变流，若流线是接近于相互平行的直线，或流线间夹角很小、流线的曲率半径很大，这种水流称为明渠非均匀渐变流。

反之，则为明渠非均匀急变流。

图7-1本章首先分析和讨论明渠非均匀流的一些基本概念和明渠急变流(水跃和水跌)，然后讨论明渠非均匀渐变流水深(或水位)沿程变化的基本方程，最后着重研究水面曲线变化规律，并进行水面线计算。

而本章的重点是明渠非均匀流中水面曲线变化的规律及其计算方法。

在实际工程中，例如，在桥渡勘测设计时，为了预计建桥后墩台对河流的影响，便需算出桥址附近的水位标高；在河渠上修建水电站，为了确定由于水位抬高所造成的水库淹没范围，亦要进行水面曲线的计算。

因明渠非均匀流的水深沿程变化，即h=f(s)，为了不致引起混乱，将明渠均匀流的水深称为正常水深，以h0表示。

§7-1 明渠水流的三种流态明渠水流有的比较平缓，象灌溉渠道中的水流和平原地区江河中的流动。

如果在明渠水流中有一障碍物，便可观察到障碍物上水深降低，障碍物前水位壅高能逆流上传到较远的地方(见图7-2a)；而明渠水流有的则非常湍急，像山区河道中的水流，过坝下溢的水流，跌水、瀑布和险滩地的水流。

如遇障碍物仅在石块附近隆起，障碍物上水深增加，障碍物干扰的影响不能问上游传播(见图7-2b)。

上述两种情况表明，明渠水流存在两种不同的流态。

它们对于所产生的干扰波(Disturbance Wave)的传播，有着不同的影响。

障碍物的存在可视为对水流发生的干扰，下面分析干扰波在明渠中传播的特点。
