流体⼒学归纳总结流体⼒学⼀、流体的主要物性与流体静⼒学1、静⽌状态下的流体不能承受剪应⼒，不能抵抗剪切变形。
2、粘性：内摩擦⼒的特性就是粘性，也是运动流体抵抗剪切变形的能⼒，是运动流体产⽣机械能损失的根源；主要与流体的种类和温度有关，温度上升粘性减⼩，与压强没关系。
3、⽜顿内摩擦定律：du F Ady µ= F d u A d yτµ== 相关因素：粘性系数、⾯积、速度、距离；与接触⾯的压⼒没有关系。
例1：如图6-1所⽰，平板与固体壁⾯间间距为1mm,流体的动⼒黏滞系数为0.1Pa.S, 以50N 的⼒拖动，速度为1m/s,平板的⾯积是（）m 2。
解：F F A du dyδµνµ===0.5 例2：如图6-2所⽰，已知活塞直径d=100mm,长l=100mm ⽓缸直径D=100.4mm,其间充满黏滞系数为0.1Pa·s 的油，活塞以2m/s 的速度运动时，需要的拉⼒F 为（）N 。
解：3320.1[(10010)0.1]31.40.210du F AN dy µπ--===? 4、记忆个参数，常温下空⽓的密度31.205/m kg ρ=。
5、表⾯⼒作⽤在流体隔离体表⾯上，起⼤⼩和作⽤⾯积成正⽐，如正压⼒、剪切⼒；质量⼒作⽤在流体隔离体内每个流体微团上，其⼤⼩与流体质量成正⽐，如重⼒、惯性⼒，单位质量⼒的单位与加速度相同，是2/m s 。
6、流体静压强的特征： A 、垂直指向作⽤⾯，即静压强的⽅向与作⽤⾯的内法线⽅向相同； B 、任⼀点的静压强与作⽤⾯的⽅位⽆关，与该点为位置、流体的种类、当地重⼒加速度等因素有关。
7、流体静⼒学基本⽅程 0p p gh ρ=+2198/98at kN m kPa ==⼀个⼯程⼤⽓压相当于735mm 汞柱或者10m ⽔柱对柱底产⽣的压强。
8、绝对压强、相对压强、真空压强、真空值公式1：a p p p =-相对绝对公式2：=a p p p -真空绝对p 真空叫做真空压强，也叫真空值。
第六章 明渠恒定均匀流6-1 有一梯形断面渠道，已知底宽b=8m，正常水深h o=2m，边坡系数m=1.5，粗糙系数n=0.0225，底坡i=0.0002，试求断面的平均流速及其流量。

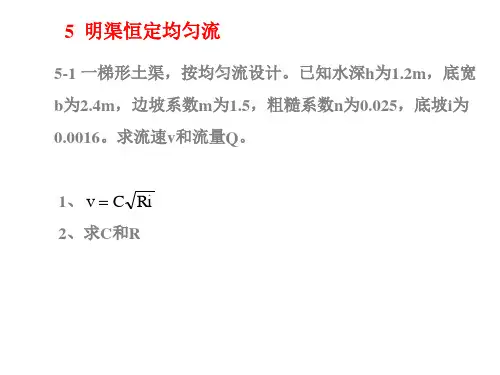

6-2 一梯形土渠，按均匀流设计。
已知水深h为1.2m，底宽b为2.4m，边坡系数m为1.5，粗糙系数n为0.025，底坡i为0.0016.求流速υ和流量Q。
6-3 某水库泄洪隧道，断面为圆形，直径d为8m，底坡i为0.002，粗糙系数n为0.014，水流为无压均匀流，当洞内水深h为6.2m时，求泄洪流量Q。
6-4 红旗渠某段长而顺直，渠道用浆砌条石筑成（n为0.028），断面为矩形，渠道按水力最佳断面设计，底宽b为8m，底坡i为1/8000，试求通过流量。
6-5 已知流量Q=3m3/s，i0=0.002，m=1.5，n=0.025，试按水力最佳断面设计梯形渠道断面尺寸。
6-6 一梯形渠道，按均匀流设计。
已知Q为23 m3/s，h为1.5m，b为10m，m为1.5及i为0.0005，求n及υ。
6-7 一引水渡槽，断面为矩形，槽宽b为1.5m，槽长l为116.5m，进口处槽底高程为52.06m，槽身壁面为净水泥抹面，水流在渠中做均匀流动。
当通过设计流量Q为7.65 m3/s时，槽中水深h应为1.7m，求渡槽底坡i及出口处槽底高程。
6-8 有一浆砌石砌护的矩形断面渠道，已知底宽b=3.2m，渠道中均匀流水深h0=1.6m，粗糙系数n=0.025，通过的流量Q=6 m3/s，，试求渠道的底坡i。
6-9 有一棱柱体渠道，断面为梯形，底宽b=7.0m，边坡m=1.5m，为收集该渠道粗糙系数n值，实测渠道流量Q=9.45 m3/s，均匀流水深h0=1.2m，流段长l=200m内的水面降落△z=0.16m，试确定该渠道的粗糙系数n。
6-10 有一土渠，断面为梯形，底宽b=5m，边坡系数m=1.0，粗糙系数n=0.020，底坡i=0.0004，今已知渠道中的流量Q=10 m3/s，试分别用试算法和迭代法求渠道中的正常水深h。
水利常用专业计算公式一、枢纽建筑物计算1、进水闸进水流量计算：Q=B0δεm（2gH03）1/2式中：m —堰流流量系数ε—堰流侧收缩系数2、明渠恒定均匀流的基本公式如下：流速公式：u＝RiC流量公式Q＝Au＝A RiC流量模数K＝A RC式中：C—谢才系数，对于平方摩阻区宜按曼宁公式确定，即C ＝6/1n 1RR —水力半径（m ）；i —渠道纵坡；A —过水断面面积（m 2）；n —曼宁粗糙系数，其值按SL 18确定。
3、水电站引水渠道中的水流为缓流。
水面线以a1型壅水曲线和b1型落水曲线最为常见。
求解明渠恒定缓变流水面曲线，宜采用逐段试算法，对棱柱体和非棱柱渠道均可应用。
逐段试算法的基本公式为△x=f21112222i -i 2g v a h 2g v a h ⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+ 式中：△x ——流段长度（m ）；g ——重力加速度（m/s ²）；h 1、h 2——分别为流段上游和下游断面的水深（m ）；v 1、v 2——分别为流段上游和下游断面的平均流速（m/s ）；a 1、a 2——分别为流段上游和下游断面的动能修正系数；f i ——流段的平均水里坡降，一般可采用⎪⎭⎫ ⎝⎛+=-2f 1f -f i i 21i 或⎪⎪⎭⎫ ⎝⎛+=∆=3/4222224/312121f f v n R v n 21x h i R 式中：h f ——△x 段的水头损失（m ）； n 1、n 2——分别为上、下游断面的曼宁粗糙系数，当壁面条件相同时，则n 1=n 2=n ； R 1、R 2——分别为上、下游断面的水力半径（m ）；A 1、A 2——分别为上、下游断面的过水断面面积（㎡）；4、各项水头损失的计算如下：（1）沿程水头损失的计算公式为⎪⎪⎭⎫ ⎝⎛+∆=3/4222223/412121f v n v n 2x h R R （2）渐变段的水头损失，当断面渐缩变化时，水头损失计算公式为：L f 2122c f c i g 2v g 2v f h h h -+⎪⎪⎭⎫ ⎝⎛-=+=ω 5、前池虹吸式进水口的设计公式（1）吼道断面的宽高比：b 0/h 0=1.5—2.5；（2）吼道中心半径与吼道高之比：r 0/h 0=1.5—2.5；（3）进口断面面积与吼道断面面积之比：A 1/A 0=2—2.5；（4）吼道断面面积与压力管道面积之比：A 0/A M =1—1.65；（5）吼道断面底部高程（b 点）在前池正常水位以上的超高值：△z=0.1m —0.2m ；（6）进口断面河吼道断面间的水平距离与其高度之比：l/P=0.7—0.9；6、最大负压值出现在吼道断面定点a 处，a 点的最大负压值按下式确定：γανp *w 20a h g 2h h -+++Z +∆Z =∑、B式中：Z —前池内正常水位与最低水位之间的高差（m ）；h 0—吼道断面高度（m ）；∑w h —从进水口断面至吼道断面间的水头损失（m ）； γ/p *—因法向加速度所产生的附加压强水头（m ）。
明渠恒定均匀流和非均匀流概述1.1 明渠的分类由于过水断面形状、尺寸与底坡的变化对明渠水流运动有重要影响，因此在水力学中把明渠分为以下类型。
(1) 棱柱形渠道和非棱柱形渠道凡是断面形状及尺寸沿程不变的长直渠道，称为棱柱形渠道，否则为非棱柱形渠道。
前者的过水断面面积A 仅随水深h 变化，即A =f (h )；后者的过水断面面积不仅随水深变化，而且还随着各断面的沿程位置而变化。
(2) 顺坡(正坡)、平坡和逆坡(负坡)渠道明渠渠底线(即渠底与纵剖面的交线)上单位长度的渠底高程差，称为明渠的底坡，用i 表示。
图4-1如图4-1(a)，1-1和2-2两断面间，渠底线长度为Δs ，该两断面间渠底高程差为(a 1-a 2)=Δa ，渠底线与水平线的夹角为θ，则底坡i 为θsin 21=∆∆=∆-=sa s a a i (4-1) 当渠底坡较小时，例如θ＜6°时，可近似认为Δs ≈Δl ，则式（4-1）变为 θtan =∆∆≈∆∆=la s a i （4-2） 所以，在上述情况下，过水断面可以看作铅垂平面，水深h 可沿铅垂线方向量取。
明渠底坡可能有三种情况(如图4-2)。
渠底高程沿流程下降的，称为顺坡 (或正坡)，规定i ＞0；渠底高程沿流程保持水平的，称为平坡，i =0；渠底高程沿流程上升的，称为逆坡 (或负坡)，规定i ＜0。
明渠的横断面可以有各种各样的形状。
天然河道的横断面，通常为不规则断面。
人工渠道的横断面，可以根据要求，采用梯形、圆形、矩形等各种规则断面。
图4-21.2 明渠均匀流的特征和形成条件1.2.1明渠均匀流的特征明渠均匀流有下列特性：(1) 过水断面的形状和尺寸、流速分布、水深，沿流程都不变；(2) 总水头线、测压管水头线(在明渠水流中，就是水面线)和渠底线三者为相互平行的直线(图4-1a)，因而它们的坡度相等，即J=J p=i(4-3)1.2.2明渠均匀流的形成条件对明渠恒定均匀流，图4-1（b)，取1-1、2-2断面之间的水体作为研究对象，分析这块水体上的受力，并沿流向写动力平衡方程为P1-P2+G sinθ-T=0式中P1和P2为1-1和2-2过水断面的动水压力，G为Δs流段水体重量，T为边壁(包括岸壁和渠底)阻力。
明渠恒定流计算公式明渠恒定流是水力学中的一个重要概念，涉及到一系列的计算公式。
这些公式在水利工程、给排水工程等领域有着广泛的应用。
咱先来说说明渠恒定均匀流的计算公式。
这里面有个关键的东西叫谢才公式，它的表达式是：$V = C \sqrt{RJ}$ 。
这里的$V$表示流速，$C$是谢才系数，$R$是水力半径，$J$是水力坡度。
那啥是水力半径呢？简单说，就是过水断面面积除以湿周。
给您讲个我亲身经历的事儿哈。
有一次我去一个小山村，那里要修一条灌溉渠。
村民们找我帮忙看看怎么设计能让水流得又快又稳。
我就拿着工具去实地测量，那沟沟坎坎的，可不好走。
我仔细测量了渠道的横断面形状和尺寸，计算出水力半径。
然后根据地形坡度，估算出了水力坡度。
用谢才公式算出合适的流速，这样就能确定渠道的尺寸啦。
再来说说明渠恒定非均匀流的情况。
这时候就得用到伯努利方程的扩展形式了。
在非均匀流中，水流的能量会在不同位置发生变化。
比如说，在一个有坡度变化的明渠中，上游水流比较平缓，下游突然有个陡坡。
这时候，水流的速度、水深都会发生变化。
通过计算不同位置的能量，就能知道水流的状态。
还有个曼宁公式也得提一下，$V =\frac{1}{n}R^{\frac{2}{3}}J^{\frac{1}{2}}$ ，这里的$n$是糙率。
糙率这个东西可不好确定，得根据渠道的材料、平整度啥的来判断。
我还记得有一回，碰到一个渠道的设计问题。
设计人员用错了公式，结果算出来的渠道尺寸根本不符合实际需求。
水流要么太慢，灌溉不到远处的农田；要么太快，冲坏了渠道。
这可让大家头疼了好一阵。
后来经过仔细的分析和重新计算，才把问题解决了。
总之，明渠恒定流的计算公式虽然看起来有点复杂，但只要咱掌握了原理，结合实际情况，多动手算算，就能在实际工程中派上大用场。
可别小瞧这些公式，它们能让水流乖乖听话，为咱们的生产生活服务呢！。

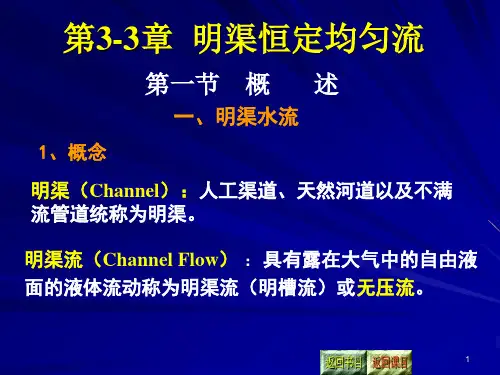

第五章-明渠恒定均匀流---水力学课程主页第五章 明渠恒定均匀流第一节 概 述一．明渠水流1、明渠定义：人工渠道、天然河道、未充满水流的管道统称为明渠。
2、明渠水流是指在明渠中流动，具有显露在大气中的自由表面，水面上各点的压强都等于大气压强。
故明渠水流又称为无压流。
明渠水流的运动是在重力作用下形成的。
在流动过程中，自由水面不受固体边界的约束（这一点与管流不同），因此，在明渠中如有干扰出现，例如底坡的改变、断面尺寸的改变、粗糙系数的变化等，都会引起自由水面的位置随之升降，即水面随时空变化，这就导致了运动要素发生变化，使得明渠水流呈现出比较多的变化。
在一定流量下，由于上下游控制条件的不同，同一明渠中的水流可以形成各种不同形式的水面线。
正因为明渠水流的上边界不固定，故解决明渠水流的流动问题远比解决有压流复杂得多。
明渠水流可以是恒定流或非恒定流，也可以是均匀流或非均匀流，非均匀流也有急变流和渐变流之分。
本章首先学习恒定均匀流。
明渠恒定均匀流是一种典型的水流，其有关的理论知识是分析和研究明渠水流各种现象的基础，也是渠道断面设计的重要依据。
对明渠水流而言，当然也有层流和紊流之分，但绝大多数水流（渗流除外）为紊流，并且接近或属于紊流阻力平方区。
因此，本章及以后各章的讨论将只限于此种情况。
二、渠槽的断面形式（一）按横断面的形状分类渠道的横断面形状有很多种。
人工修建的明渠，为便于施工和管理，一般为规则断面，常见的有梯形断面、矩形断面、U 型断面等，具体的断面形式还与当地地形及筑渠材料有关。
天然河道 一般为无规则，不对称，分为主槽与滩地。
在今后的分析计算中，常用的是渠道的过水断面的几何要素，主要包括：过水断面面积A 、湿周χ、水力半径R 、水面宽度B 。
对梯形断面而言，其过水断面几何要素计算公式如下：2)()h m h mh b A +=+=β（h m m h b )12(1222++=++=βχχA R = h m mh b B )2(2+=+=β式中，b 为底宽；m 为边坡系数；h 为水深；β为宽深比，定义为h b =β（二）按横断面形状尺寸沿流程是否变化分类棱柱体明渠是指断面形状尺寸沿流程不变的长直明渠。
