工程光学习题解答--第二章-理想光学系统

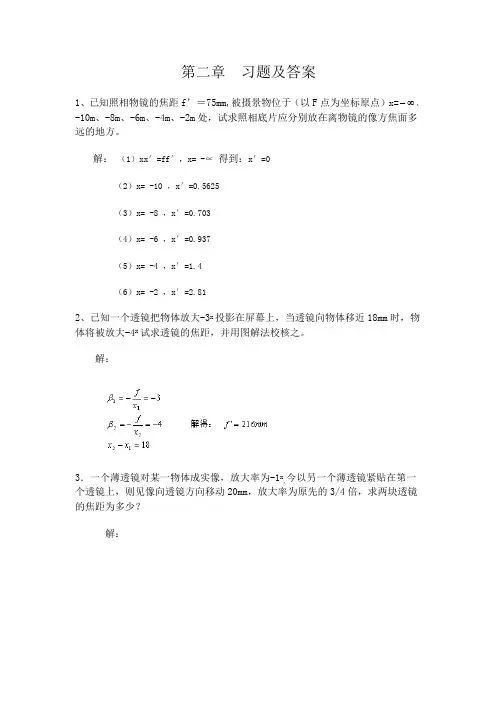

第二章习题及答案1、已知照相物镜的焦距f’＝75mm,被摄景物位于（以F 点为坐标原点）x=-∞、-10m、-8m、-6m、-4m、-2m 处，试求照相底片应分别放在离物镜的像方焦面多远的地方。

解：（1）xx′=ff′，x= -∝得到：x′=0（2）x= -10 ，x′=0.5625（3）x= -8 ，x′=0.703（4）x= -6 ，x′=0.937（5）x= -4 ，x′=1.4（6）x= -2 ，x′=2.812、已知一个透镜把物体放大-3x 投影在屏幕上，当透镜向物体移近18mm 时，物体将被放大-4x 试求透镜的焦距，并用图解法校核之。

解：3．一个薄透镜对某一物体成实像，放大率为-1x,今以另一个薄透镜紧贴在第一个透镜上，则见像向透镜方向移动20mm，放大率为原先的3/4 倍，求两块透镜的焦距为多少？解：4．有一正薄透镜对某一物成倒立的实像，像高为物高的一半，今将物面向透镜移近100mm，则所得像与物同大小，求该正透镜组的焦距。

解：5．希望得到一个对无限远成像的长焦距物镜，焦距=1200mm，由物镜顶点到像面的距离L=700 mm，由系统最后一面到像平面的距离（工作距）为，按最简单结构的薄透镜系统考虑，求系统结构，并画出光路图。

解：6．一短焦距物镜，已知其焦距为35 mm，筒长L=65 mm，工作距,按最简单结构的薄透镜系统考虑，求系统结构。

解：7．已知一透镜求其焦距、光焦度。

解：8．一薄透镜组焦距为100 mm，和另一焦距为50 mm 的薄透镜组合，其组合焦距仍为100 mm，问两薄透镜的相对位置。

解：9．长60 mm，折射率为1.5 的玻璃棒，在其两端磨成曲率半径为10 mm 的凸球面，试求其焦距。

解：10．一束平行光垂直入射到平凸透镜上，会聚于透镜后480 mm 处，如在此透镜凸面上镀银，则平行光会聚于透镜前80 mm 处，求透镜折射率和凸面曲率半径。

解：。

第一章习题1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。

2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：所以x=300mm即屏到针孔的初始距离为300mm。

3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中n2=1, n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。

4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0 sinI1 .5、一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。

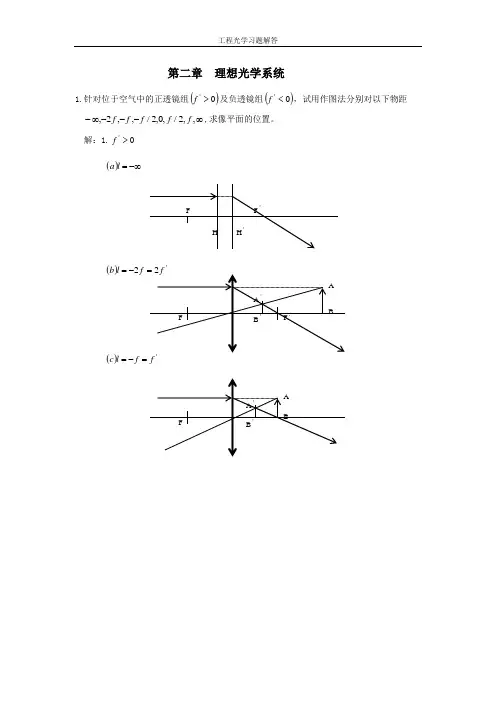

第二章 理想光学系统1.针对位于空气中的正透镜组()0'>f 及负透镜组()0'<f ，试用作图法分别对以下物距 ∞---∞-,,2/,0,2/,,2,f f f f f ,求像平面的位置。

解：1.0'>f ()-∞=l a()'2f l b -=()f f l c=-=()/f l d -=()0=l e()/f lf =')(f f l g -=='22)(f f l h -==+∞=l i )(2.0'<f -∞=l a )(l b )(=l c =)(/)(f l d -=0 el(=)f=l2/ (f)()fg=l(=h)ll i)(+∞=2. 已知照相物镜的焦距f’＝75mm,被摄景物位于（以F 点为坐标原点）=x ,2,4,6,8,10,m m m m m -----∝-处，试求照相底片应分别放在离物镜的像方焦面多远的地方。

解： （1）x= -∝ ，xx ′=ff ′ 得到：x ′=0 （2）x ′=0.5625 （3）x ′=0.703 （4）x ′=0.937 （5）x ′=1.4（6）x ′=2.813.设一系统位于空气中，垂轴放大率*-=10β，由物面到像面的距离（共轭距离）为7200mm ， 物镜两焦点间距离为1140mm 。

求该物镜焦距，并绘出基点位置图。

解:∵ 系统位于空气中，f f -='10''-===ll y y β 由已知条件：1140)('=+-+x f f7200)('=+-+x l l解得：mm f 600'= mm x 60-=4.已知一个透镜把物体放大*-3投影到屏幕上，当透镜向物体移近18mm 时，物体将被放大*-4，试求透镜的焦距，并用图解法校核之。

解：方法一：31'11-==l l β ⇒ ()183321'1--=-=l l l ①42'22-==l l β ⇒ 2'24l l -= ② 1821+-=-l l ⇒ 1821-=l l ③ '/1/1/11'1f l l =-'/1/1/12'2f l l =-将①②③代入④中得 mm l 2702-= mm l 1080'2-= ∴ mm f 216'=方法二： 311-=-=x fβ 422-=-=x fβ ⇒ mm f 216-= 1812=-x x方法三： 12)4)(3(21''=--==∆∆=ββαnn x x2161812'-=⨯=∆x''fx -=β143''''2'121=+-=∆=+-=-∴fx fx x ββ mm x f 216''=∆=∴5.一个薄透镜对某一物体成实像，放大率为⨯-1,今以另一个薄透镜紧贴在第一个透镜上，则见像向透镜方向移动，放大率为原先的3/4倍，求两块透镜的焦距为多少？ 解：⇒ 2'21'1/1/1/1/1l l l l -=- ④6.有一正薄透镜对某一物成倒立的实像，像高为物高的一半，今将物面向物体移近100mm ， 则所得像与物同大小，求该正透镜组的焦距。

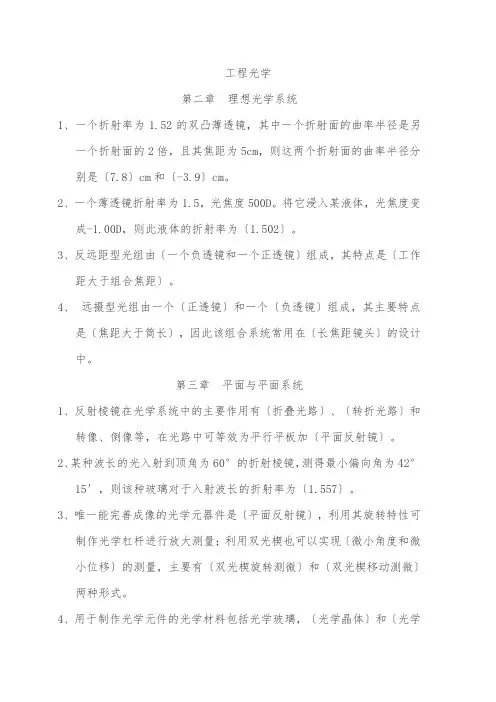

工程光学第二章理想光学系统1、一个折射率为1.52的双凸薄透镜，其中一个折射面的曲率半径是另一个折射面的2倍，且其焦距为5cm，则这两个折射面的曲率半径分别是〔7.8〕cm和〔-3.9〕cm。

2、一个薄透镜折射率为1.5，光焦度500D。

将它浸入某液体，光焦度变成-1.00D，则此液体的折射率为〔1.502〕。

3、反远距型光组由〔一个负透镜和一个正透镜〕组成，其特点是〔工作距大于组合焦距〕。

4、远摄型光组由一个〔正透镜〕和一个〔负透镜〕组成，其主要特点是〔焦距大于筒长〕，因此该组合系统常用在〔长焦距镜头〕的设计中。

第三章平面与平面系统1、反射棱镜在光学系统中的主要作用有〔折叠光路〕、〔转折光路〕和转像、倒像等，在光路中可等效为平行平板加〔平面反射镜〕。

2、某种波长的光入射到顶角为60°的折射棱镜，测得最小偏向角为42°15′，则该种玻璃对于入射波长的折射率为〔1.557〕。

3、唯一能完善成像的光学元器件是〔平面反射镜〕，利用其旋转特性可制作光学杠杆进行放大测量；利用双光楔也可以实现〔微小角度和微小位移〕的测量，主要有〔双光楔旋转测微〕和〔双光楔移动测微〕两种形式。

4、用于制作光学元件的光学材料包括光学玻璃，〔光学晶体〕和〔光学塑料〕三类。

选用光学玻璃时的两个重要参数是〔折射率〕和〔阿贝常数〕。

5、一个右手坐标的虚物，经一个直角屋脊棱镜反射后，成〔右手〕坐标的〔虚〕像。

第四章光学系统中的光束限制1、限制轴上物点成像光束宽度的光阑是〔孔径光阑〕，而〔渐晕光阑〕在其基础上进一步限制轴外物点的成像光束宽度。

2、为减少测量误差，测量仪器一般采用〔物方远心〕光路。

3、测量显微镜的孔径光阑放置在〔物镜后焦平面上〕，视场光阑放置在〔一次实像面处〕，如果用1/2″的CCD接收图像并用14″的监视器观察图像，要求系统放大倍率为140倍，则显微镜的放大倍率是〔5倍〕。

第五章光线的光路计算及像差理论1、实际像与〔理想像〕之间的差异称为像差，包括单色像差和色差两大类。

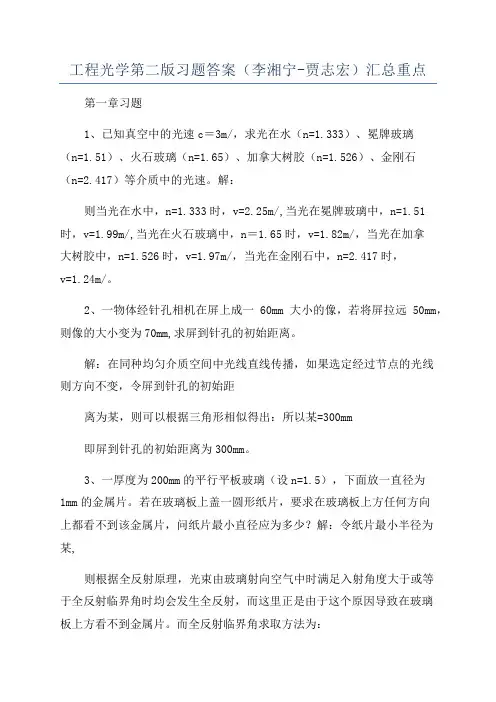

工程光学第二版习题答案（李湘宁-贾志宏）汇总重点第一章习题1、已知真空中的光速c＝3m/，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25m/,当光在冕牌玻璃中，n=1.51时，v=1.99m/,当光在火石玻璃中，n＝1.65时，v=1.82m/，当光在加拿大树胶中，n=1.526时，v=1.97m/，当光在金刚石中，n=2.417时，v=1.24m/。

2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为某，则可以根据三角形相似得出：所以某=300mm即屏到针孔的初始距离为300mm。

3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为某,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：其中n2=1,n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径某=179.385mm，所以纸片最小直径为358.77mm。

4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0inI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0inI1=n2inI2(1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0inI1.5、一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。

几何光学1 几何光学的基本定律答：直线传播定律和这反射定律：直线传播定律：光线在均匀透明介质中按直线传播。

反射定律：反射光线位于入射面内，反射角等于入射角。

折射定律：折射光线位于入射面内，入射角和折射角正弦之比为常数。

马吕斯定律：假定一束光线为某一曲面的法线汇，这些光线经过任意次折射、反射后，该光束的全部光线仍与另一曲面垂直，构成一新的法线汇，并且位于这两个曲面之间的所有光线的光程相等。

费马定律：实际光线传播时沿着光程的极值的路线传播。

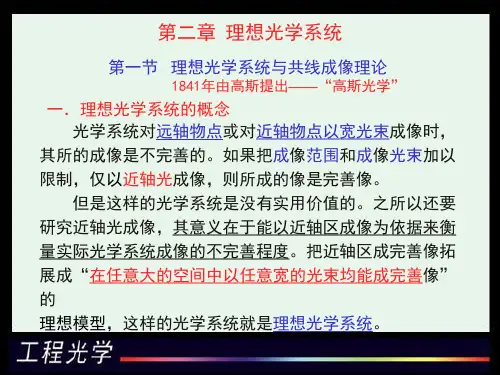

2 什么叫做“理想光学系统”？共轴理想光学系统还有哪些性质？答：能产生清晰的、与物貌完全相似的像的光学系统。

光学系统是由透镜、反射镜、棱镜及光阑等多种光学元件按一定次序组合成的整体。

曲率中心在同一直线上的两个或两个以上折射（或反射）球面组成的光学系统称为共轴球面系统。

性质：（1）光学系统物方一个点（物点）对应像方一个点（像点）。

（2）物方每条直线对应像方的一条直线，称共轭线；物方每个平面对应像方的一个平面，称为共轭面。

（3）主光轴上任一点的共轭点仍在主光轴上。

（4）对垂直于主光轴的共轭平面，横向放大率（见凸透镜）为常量。

3 什么叫“孔径光阑”，什么叫“视场光阑”。

答：所有的光孔成像到第一个光孔的物空间，对轴上物点张角最小的那个光孔“像”所共轭的光孔就是孔径光阑。

限制进入光学系统中成像光束口径的光阑为“孔径光阑”。

在实际光学系统中，不仅物面上每一点发出并进入系统参与成像的光束宽度是有限的，而且能够清晰成像的物面大小也是有限的。

把能清晰成像的这个物面范围称为光学系统的物方视场，相应的像面范围称为像方视场，事实上，这个清晰成像的范围也是光学设计者根据仪器性能要求主动地限定的，限定的办法通常是在物面上或在像面上安放一个中间开孔的光阑。

光阑孔的大小就限定了物面或像面的大小，即限定了光学系统的成像范围。

这个限制成像范围的光阑称为“视场光阑”。

4 什么叫“光亮度”，什么叫光出射度？两者描述的发光特性有什么不同？答：光源表面的某一点面元在一给定方向上的发光强度与该面元在垂直于该方向的平面上的正射投影面积之比称为“光亮度”。

第二章 理想光学系统一：选择题（可以有多选)1.有一个无限远物点，经某一理想光学系统成像，陈述正确的是（B ）A.其像点必在理想光学系统的像方焦点处。

B.其像点必在理想光学系统的像方焦平面上。

C.该物点与像点无穷远点共轭。

D.该物点与其像点可作为此理想光学系统的一对基点。

2.有一个置于空气中的理想光学系统，其垂轴放大率β>0,则（ AB ）A.物像位于系统的同侧。

B.角放大率γ>0。

C.像高大于物高。

D.光学系统的焦距为正。

3.一物体经理想光学系统后放大的实像。

当物体向光学系统方向移动一微小距离，则（ AC ）A.其像变大。

B.垂轴放大率β的绝对值变小。

C.角放大率γ的绝对值变小。

D.轴放大率α的绝对值变小。

4.理想光学系统的角放大率γ（ABD ）A.反映了理想光学系统能够把光束变宽或变窄的能力。

B.角放大率γ的大小取决于物像共轭位置。

C.改变理想光学系统物像方折射率的大小，角放大率γ值不变。

D.垂轴放大率β值越大，角放大率γ越小。

二、填空题1、一双凸透镜两球面的曲率半径都是12cm ，透镜玻璃的折射率为1.5，若将此透镜置于空气中，求透镜的焦距__12_ cm ______。

2、共轴理想光学系统的牛顿公式___ xx ’=ff ’______，高斯公式_1''=+lf l f ________。

3、一个折射率为1.52的双凸薄透镜，其中一个折射面的曲率半径是另一个折射面的2倍，且其焦距为5cm ，则这两个折射面的曲率半径分别为_ 7.8 _____cm 和__-3.9____cm 。

4、长60mm ，折射率为1.5的玻璃棒，在其两端磨成曲率半径为10mm 的凸球面，其焦距为____∞简答题1、共轴光学系统的成像性质有哪些？画出一对共轭面及两对共轭点已知情况下的物点和像点。

1、性质1 位于光轴上的物点对应的共轭像点也必然位于光轴上；位于过光轴的某一个截面内的物点对应的共轭像点必位于该平面的共轭像面内；同时，过光轴的任意截面成像性质都是相同的。

工程光学习题解答 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】第一章习题1、已知真空中的光速c＝3m/s，求光在水（n=）、冕牌玻璃（n=）、火石玻璃（n=）、加拿大树胶（n=）、金刚石（n=）等介质中的光速。

？解：则当光在水中，n=时，v=m/s,当光在冕牌玻璃中，n=时，v=m/s,当光在火石玻璃中，n＝时，v=m/s，当光在加拿大树胶中，n=时，v=m/s，当光在金刚石中，n=时，v=m/s。

2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

？解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：所以x=300mm？即屏到针孔的初始距离为300mm。

3、一厚度为200mm的平行平板玻璃（设n=），下面放一直径为1mm的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中n2=1,n1=,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。

4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2(1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0 sinI1.5、一束平行细光束入射到一半径r=30mm、折射率n=的玻璃球上，求其会聚点的位置。
