烧结烟气脱硫工艺流程简介发表时间：2019-07-18T09:00:03.323Z 来源：《科技尚品》2019年第3期作者：孙雅文[导读] 文章济钢集团国际工程技术有限公司1、烧结烟气中SO2的生成机理及排放规律由于烧结过程中物理化学反应的复杂性，导致了烧结过程中硫元素存在的形态的多样性和含硫物质分布的不均匀性。
二氧化硫经历了析出、被吸收和再析出的复杂物化过程，呈现出烧结工艺特有的二氧化硫及其他硫化物的分布特性。
1.1 烧结烟气中SO2的生成机理按物料的烧结形态、烧结料层从上到下分成烧成区、燃烧烧融带、干燥预热带及湿润带。
热量从烧结料层的上层向下层传递。
湿润带上平面温度小于100℃，且含有自由水，此处距离燃烧熔融带底面（1000℃以上）仅有几厘米。
处于上述两个带之间的干燥预热带自上而下流动的高温烟气急速加热。
干燥预热带的停留时间约2min左右。
在干燥预热带之后，燃烧颗粒开始燃烧，通过燃烧放出的热进一步加热物料，使温度达到1300℃左右，部分物料熔融流动。
停止燃烧后床层开始冷却，熔融五再次固化，从而完成烧结过程。
若按照烧结烟气中二氧化硫的行为来区分，整个烧结过程自上而下可以分为二氧化硫扩散析出区、二氧化硫燃烧析出区和二氧化硫析出区三个区域。
二氧化硫燃烧析出区是产生二氧化硫的主要区域，它与干燥预热带和燃烧熔融带相对应。
以单质和硫化物形式存在的硫在干燥预热带发生的氧化反应中以气态硫化物的形式释放。
大部分二氧化硫直接扩散到烟气中去，少部分被液相或固体颗粒包纳或被碱性助剂再吸收形成稳定的物质（如CaS，CaSO4）。
二氧化硫扩散区对应于烧成区，该区域不存在生产的二氧化硫的化学反应，主要是烧结矿块中已形成的二氧化硫向烟气中的扩散。
二氧化硫吸收区与湿润带相对应，在该区域由于烧结原料中碱性物质和液态水的存在，大部分二氧化硫被吸收，但随着烧结过程的推进，该区域的上端面下移，使其吸收能力和容纳能力逐步下降，在烧结末期该区域消失。
钢铁厂烧结烟气脱硫脱硝技术分析摘要：为实现铁矿烧结烟气SO2和NOx协同减排，采用氨法联合活性炭对烧结烟气进行协同脱硫脱硝研究。
结果表明，在经氨法预先脱除SO2后，仅凭活性炭单级吸附就能获得70%以上的脱硝率。
氨法联合活性炭法脱硝的机理是由于逃逸的NH3与活性炭表面的C-OH官能团结构发生化学吸附反应，最终生成了N2和H2O。
针对目前已有氨法脱硫装置的烧结厂而言，只需在脱硫喷淋塔后直接连接单级活性炭吸附塔，即可达到99%以上的脱硫率和70%以上的脱硝率，不仅可大幅降低设备投资成本，还可解决氨的逃逸和二次环境污染的问题。
关键词：铁矿烧结；烟气；氨法；活性炭；脱硫脱硝1前言钢铁工业是重要的基础产业，对经济建设的发展发挥着巨大的作用。
但是，中国钢铁工业至今仍是高污染工业。
钢铁行业废气中二氧化硫排放量占全国的9.8%左右，氮氧化物排放量占全国的10%左右。
烧结生产工序的烟气是钢铁工业产生SO2和NOx的最大环节，其排放的SO2和NOx分别占钢铁工业总排放量的60%和50%以上，烧结烟气已成为中国社会环境保护治理的重点。
2钢铁厂脱硫脱硝工艺选择氨法脱硫工艺在中国钢铁企业烧结烟气脱硫中应用较广泛，该工艺具有较高的脱硫率。
但该工艺存在氨逃逸和吸收塔周边产生气溶胶污染的问题，并且在较高的烟气温度、较高SO2及NO质量分数的烟气条件下，难以满足更高的烟气脱硫脱硝效率的要求。
活性炭法是国内在烧结尾气同时脱硫脱硝上获得应用且效率较高，在单级吸附的前提下，脱硫率大于98%，脱硝效率也能达到35%～50%。
但该工艺脱硝过程中需要氨的参与，要求限制烟气温度不超过120℃，并且需要两级吸附才能确保80%以上的烟气脱硝率，因而整体投资偏高，制约了其大规模的推广应用。
利用氨法高效脱硫的能力，首先脱除烟气中绝大部分的SO2，释放活性炭本来用于吸附SO2的孔容和官能团，同时利用氨法不可避免产生的逃逸氨，在无需外加氨源的前提下，强化活性炭法的脱硝能力。

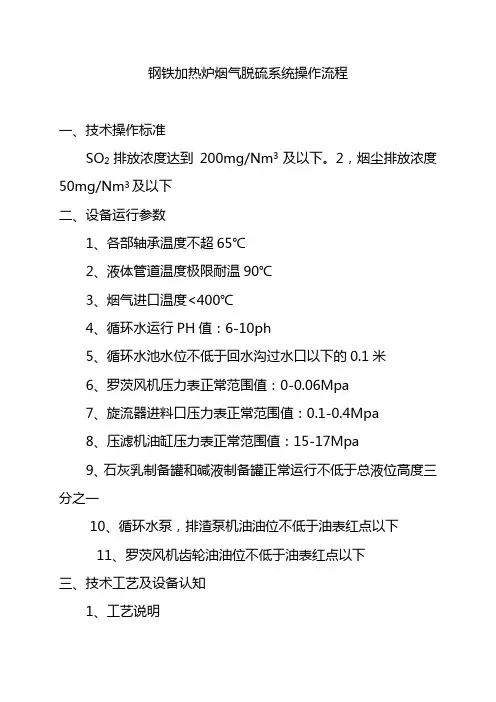

钢铁加热炉烟气脱硫系统操作流程一、技术操作标准SO2排放浓度达到200mg/Nm3及以下。
2，烟尘排放浓度50mg/Nm3及以下二、设备运行参数1、各部轴承温度不超65℃2、液体管道温度极限耐温90℃3、烟气进口温度<400℃4、循环水运行PH值：6-10ph5、循环水池水位不低于回水沟过水口以下的0.1米6、罗茨风机压力表正常范围值：0-0.06Mpa7、旋流器进料口压力表正常范围值：0.1-0.4Mpa8、压滤机油缸压力表正常范围值：15-17Mpa9、石灰乳制备罐和碱液制备罐正常运行不低于总液位高度三分之一10、循环水泵，排渣泵机油油位不低于油表红点以下11、罗茨风机齿轮油油位不低于油表红点以下三、技术工艺及设备认知1、工艺说明本装置为加钠—钙双碱湿法烟气除尘脱硫装置烟气首先经过烟道进入脱硫塔，脱硫塔以一定浓度的稀碱液作为启动脱硫剂，以一定浓度的石灰乳液作为再生剂，脱除烟道气中的二氧化硫，脱硫剂与烟气逆流经过脱硫塔，净化后的烟气由脱硫塔顶部出来经烟囱达标排放。
本装置的主要任务是使烟气中的二氧化硫和烟尘达标排放。
2、除尘脱硫系统流程与启动前的检查：2.1、气路：检查烟气管道系统，脱硫塔设备本体各部完好。
2.2、液路：液路分为脱硫液循环系统，脱硫液再生系统，脱硫副产物除渣系统及补充碱液和补充石灰乳液系统2.2.1、脱硫液循环系统：由脱硫液（碱液），清水池和循环水泵组成，将现场制备的碱液利用碱液蝶阀靠时间自动控制加入清水池，清水池内的脱硫液经循环水泵打入脱硫塔进行烟气脱硫除尘，脱硫液由塔底出来经过水沟进入再生池（曝气池）。
在加热炉运行时循环水泵24小时循环运转。
启动前检查脱硫液（碱液）制备罐，碱液搅拌机，碱液蝶阀，脱硫液输送管道系统，循环水泵，循环水泵的进水与出水管道各部是否完好，检查回水沟和循环水池，必须保证沟内，池内无杂物。
2.2.2、脱硫液再生系统：由再生池（曝气池），沉淀池，曝气系统组成，从塔底出来的脱硫液进入再生池，将现场制备的石灰乳由PH自动控制仪控制石灰乳液蝶阀加入到曝气池，开启曝气系统（启动罗茨风机）与脱硫后的脱硫液充分混合再生，使脱硫后的溶液得到再生，再生液自流入沉淀池彻底沉淀，上部清液进入清水池循环再利用。
烧结脱硫脱硝活性焦工艺流程介绍下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 概述烧结脱硫脱硝活性焦是一种重要的环保材料，广泛用于工业废气治理。
脱硫脱硝工艺流程
脱硫脱硝是指将燃烧过程中产生的二氧化硫和氮氧化物（NOx）等有害气体从废气中去除的工艺。
下面以燃煤电厂为例，介绍脱硫脱硝的工艺流程。
脱硫工艺流程：
1. 废气净化：首先将烟气脱泥除尘，去除颗粒物和粉尘，防止对后续设备造成损害。
2. 一次脱硫：将含有二氧化硫的烟气通过石灰石浆液喷入脱硫塔中，利用吸收反应使SO2转化为石膏或硫酸盐等可回收的
物质。
3. 二次脱硫：如果一次脱硫仍未达到环保要求，则进一步进行二次脱硫。
二次脱硫一般采用湿法氢氧化物脱硫法，通过氢氧化钠或氨水溶液反应生成硫代硫酸盐。
脱硝工艺流程：
1. SCR脱硝：将含有氮氧化物的废气与氨水催化剂在催化剂
层上进行反应，使氮氧化物转化为氮和水，同时催化剂也会发生周期性的硫硝效应，需要定期进行调整和更换。
2. SNCR脱硝：将含有氮氧化物的废气喷入反应室，再喷入尿
素溶液等还原剂进行反应，通过还原作用将氮氧化物转化为氮和水，达到脱硝效果。
脱硫脱硝工艺流程的控制和监测是非常重要的。
通常会根据废气成分和环境要求，通过在线监测设备对废气进行实时监测，控制脱硫脱硝设备的运行方式和操作参数。
同时，还需要定期对脱硫脱硝设备进行维护和清洗，保证其正常运行和去除效率。
