真空馈电开关概述

1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关（改进型）用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。

保护系统采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。

能完成过载、短路（分为相敏保护、电流幅值保护两类）、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、温度保护、瓦斯保护、风电闭锁、功率计量、负载侧带电指示、通讯组网等多种保护功能，具有断电上锁装置。

1.2 微机智能保护装置的主要特点●采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。

运行时实时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态（合/分闸）、温度、瓦斯浓度、风电闭锁及故障信息，显示信息极为丰富。

●各项保护功能参数可以通过菜单选择调整，适用范围广，保护精度高。

●具有“记忆”功能。

每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。

而且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999小时的累计合闸时间，最多9999999999度的电度。

可以通过菜单调出来显示，方便维护。

●具有软硬件自检功能，如有问题，系统给出相应的出错信息。

●通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。

●可选择数据通信接口与监控系统连接。

根据用户需要可以配备RS-485或者国内领先的电力线载波通信接口。

保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。

矿用隔爆型真空馈电开关的原理矿用隔爆型真空馈电开关是一种高压开关，一般应用于煤矿等矿山企业，用于保护和控制电力系统。

它具有高可靠性、防爆性能强等特点，可有效防止因电力系统故障或操作失误而引发的危险事故发生。

下面我们来深入了解一下矿用隔爆型真空馈电开关的原理和组成。

开关原理矿用隔爆型真空馈电开关的工作原理是基于真空断路器的原理进行设计的。

其主要部分是真空开断室和馈电室。

馈电室安装在真空开断室的上方，两者由可调节电动触头连接。

其中，馈电室内装有电容器和电感器，能够对线路中的电流进行滤波、降噪和保护。

当电流通过馈电室时，电流上升至额定电流值时，控制电路会给可调节电动触头施加信号，使之与线路分离。

这样，线路上的电路就被切断了，从而确保了电力系统的安全。

组成部分矿用隔爆型真空馈电开关的主要组成部分包括：1.全密封真空开关室：一般采用瓷质浸渍纤维设备，特征在于能够达到一定的隔爆要求，且能够抵抗高温、高压和腐蚀。

2.馈电室：主要由电容器、电感器、电阻器和可调节电动触头等组成。

它可提供保护、滤波、熔断和励磁功能，提高电力系统的稳定性，并防止电力系统损坏。

3.控制箱：集成了电源、信号电路、保护电路、检测电路等，主要用于控制矿用隔爆型真空馈电开关的工作状态和输出信号。

特点与优势矿用隔爆型真空馈电开关的特点和优势有：1.防爆性能强：能够抵御火花、火焰、化学爆炸等危险因素的干扰，达到一定的安全要求。

2.可靠性高：矿用隔爆型真空馈电开关主要材料采用特殊技术加工而成，能够抵御恶劣的环境和维护要求，确保电力系统的稳定性和可靠性。

3.使用寿命长：矿用隔爆型真空馈电开关的工作寿命长，一般能够达到20年以上。

结论综合以上分析，矿用隔爆型真空馈电开关作为一种重要的电力保护和控制设备，有着越来越广泛的应用前景。

其原理和组成部分都非常复杂，需要严格的制造、安装、维护以及使用要求。

在生产和使用过程中，应该不断加强对矿用隔爆型真空馈电开关的管理和检测，确保电力系统的操作正常和安全。

一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。

1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。

1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。

2. 过载保护：整定值分档可调，电流整定值的准确度±8％。

3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。

4. 漏电与漏电闭锁保护：动作值及动作时间见表1，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。

KBZ6—400/1140矿用隔爆型真空馈电开关使用说明书一、概述1、产品特点：KBZ6-400/1140矿用隔爆型真空馈电开关是将目前矿用隔爆型馈电开关所有保护汇集一起的综合真空馈电开关。

具有总检漏、相敏短路保护、长距离短路保护、过载、欠电压保护，即可作总开关使用，又可作为分路开关使用。

特别是相敏短路保护整定值比按《煤矿井下低压电网短路保护装置的整定细则》整定的短路保护整定值降低40%，从而提高可靠动作系数：在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截面。

长距离短路保护是配合终端保护装置将短路故障转换成跳闸信号使开关跳闸，没有供电距离的限制。

该馈电开关采用了平移式快开门结构，机芯为手车式结构，并有内置导轨，可方便拉出机芯。

合闸方式采用了电动合闸机械保持，解决了由于机械机构磨损造成合闸困难的问题。

该馈电开关短路整定值可从200A-1800A，可代替200A-400A 馈电开关。

2、主要用途及适用范围（1）该馈电开关是矿用隔爆型，适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50赫兹、额定电压1140伏、660伏、额定电流400A及以下的线路中。

（2）该馈电开关，即可作为总开关使用，含有总检；又可作为分路开关使用，含有选择性漏电保护。

（3）该馈电开关具有长距离短路保护、相敏短路保护，特别适用于供电距离长的场合，可提高短路保护可靠动作系数、降低供电电缆的截面，也可以省去并联电缆，降低投资，节省人力。

3、型号的组成及其代表意义：型号的组成：KBZ6-400/1140（660）型号的代表意义：K B Z6-400 / 1140额定电压（V）额定电流（A）真空矿用隔爆型馈电开关4、可以在下列环境条件下使用：（1）海拔高度不超过1000m；（2）环境温度：-25℃—+40℃（3）空气相对湿度不大于95%（+25℃）（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘材料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类。

1.3.8垂直面安装倾斜度不超过15度的地方。
1.4 型号组成及其代表意义
K B Z 2 - □ / □
额定电压(V)
额定电流(A)
设计序号
真 空
隔爆型
馈电开关

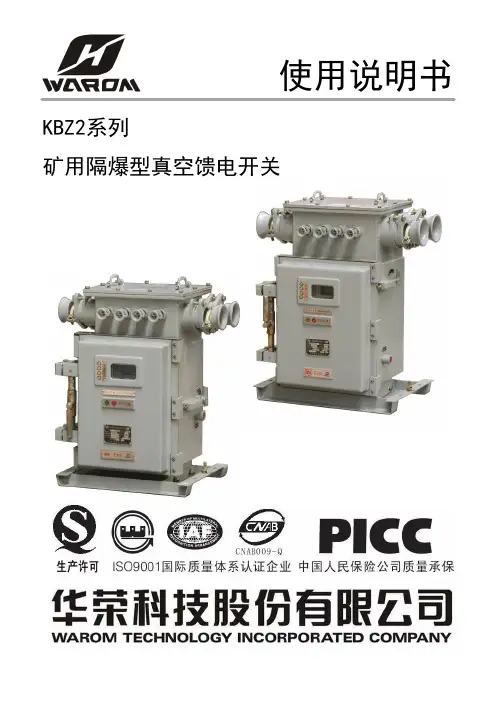

1.5 产品执行标准
MT871-2000《矿用隔爆型低压交流真空馈电开关》
GB3836-2000《爆炸性气体环境用电气设备》
1.6 产品防爆型式
三、产品主要技术参数.......................................................................3
四、尺寸、重量.............................................................................4
表1
产品型号
额定短路接通与分断能力(A)
电缆外径
（Φ，mm）
1140V
660V
380V
KBZ2-200
4500
7500
9000
28～63
KBZ2-400
7500
9000
12500
28～63
KBZ2-500
9000
12500
15000
42～78
KBZ2-630
12500
15000
20000
42～78
3.1.6 开关寿命
七、故障分析及排除........................................................................18
八、保养、维护............................................................................19

矿用KBZ20-400A真空馈电开关详细原理介绍400A真空馈电开关一、元件功能与作用：T1 —电源变压器（1140、660/127V），电源变换。

（在侧板上）T2 —控制变压器（127V/100、55、9V），电压变换。

（在门板上）9V：瓦斯电闭锁，风电闭锁控制电源；55V：供Q2、Q3、J4电源；100V：综合保护ZNBH—Ⅱ工作电源；T3 —零序变压器（660V/50V），零序电压信号U0输出。

（在侧板上）Q1 —吸合线圈（约DC130V），断路器电动合闸。

（在本体上）注：DC130V由AC127V经4×2P5A二极管整流桥得到Q2 —分励脱扣线圈（DC48V），断路器电动分闸（在本体上）注：DC48V由AC55V经RS808二极管整流桥得到Q3 —失压线圈（DC48V），无压释放（在本体上）注：DC48V由AC55V经另一个RS808二极管整流桥得到J3 —合闸继电器（JZC4-31/AC127V），合闸控制（在门板上）J4 —闭锁继电器（JQX-13F/DC48V）,故障时闭锁合闸（在门板上）SJ —时间继电器（ST3P/AC127V），断电延时打开。

（在门板上）注：①、延时：保证合闸可靠②、断电：合闸后—KM3断开—SJ失电—J3失电—J3-1/J3-2/J3-3断开—保护Q1断电。

J5 —漏试继电器（JZC4-31/AC127V），漏电试跳（在侧板上）SK—三相电抗器（总、分开关时作用不同）注：①、做总开关时：是附加直流源（DC40V）的直流通道，实现对地绝缘检测②、做分开关时：检漏。

漏电时检测出零序电压供T3输出LC —滤波板。

抗干扰，提高直流监测可靠性（在侧板上）K —钮子开关（KN3），“总开关/分开关”选择（在侧板上）RC—组件，过电压吸收，保护绝缘（在侧板上）DK—手柄转换开关（LW5D），电源控制（在侧板上）注：DK有两个位置：闭锁位和电源位电源位——电源通——控制回路有电闭锁位——电源断——控制回路断电LH—零序电流互感器。

远程监测
实时监测馈电开关的运行状态，包括 电流、电压、功率因数、有功功率、 无功功率等电气参数，以及开关的开 合状态、故障状态等信息。
故障诊断与预警
故障诊断
通过采集馈电开关的运行数据，结合人工智能算法，实现对馈电开关的故障诊断，提高故障处理的及时性和准确 性。
预警功能
根据故障诊断结果，对可能出现的故障进行预警，提醒相关人员及时处理，避免故障扩大。
安全联锁
配备完善的安全联锁机构，确保开关 在合闸或分闸状态下，不会因误操作 或意外情况引发危险。
电气安全性能
智能化控制
采用微处理器和传感器技术，实时监测馈电开关的运行状态和参数，实现智能化 控制和保护。
过载保护
具备过载保护功能，当线路电流超过额定值时，能够自动切断电源，防止设备过 热和损坏。
环境适应性
数据记录与分析
数据记录
对馈电开关的运行数据、故障信息等进行记录，形成数据日志，便于后续的数据分析和追溯。
数据分析
对记录的数据进行深入分析，挖掘馈电开关的运行规律和故障特点，为优化设备性能和改进维护策略 提供依据。
矿用隔爆型智能化真空馈电
05
开关的案例分析
应用案例一：某矿山的馈电系统改造
01 背景
实施效果
应用智能控制方案后，采煤设备的运行更加 稳定，故障率降低，提高了采煤效率，同时 也减少了人工干预，提高了生产安全性。
解决方案
采用矿用隔爆型智能化真空馈电开关， 实现采煤设备的智能控制，提高生产 效率。
矿用隔爆型智能化真空馈电
06
开关的发展趋势与展望
技术创新与升级
01 02
智能化控制
随着物联网、大数据和人工智能技术的不断发展，矿用隔爆型智能化真 空馈电开关将实现更高程度的智能化控制，提高设备的自动化和自主决 策能力。

矿用隔爆兼本质安全型真空馈电说明书kjz-□/1140(660)矿用隔爆本质安全型真空馈电开关执行标准：mt871-2000q/jykd101-2021安装和操作说明exd[ib]ⅰ河南济源矿业电器有限公司河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi目录一、概述..............................................................................1二、型号说明........................................................................1三、使用条件与范围...............................................................1四、产品主要技术参数............................................................1五、外形尺寸........................................................................3六、安装调试........................................................................4七、操作说明..................................................................4八、维护保养........................................................................11九、运输与储存........................................................................11十、注意事项............................................................11十一、订货须知.....................................................................11十二、售后服务 (12)―2―河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi一、概述1.用途与功能KJZ-□ / 1140（660）矿用隔爆本安型真空馈电开关（以下简称馈电开关）主要用于煤矿井下及其他周围介质中含有甲烷和煤尘混合物的爆炸性气体环境。

万转开关
万转开关为定制的配件，四组节点LW1～LW4符合上 图的逻辑关系，保证LW3节点在从送电位置转到断电位置 时，LW3完成“截止——导通——截止”的一个脉冲吸合过 程，在电气上相当于按下分闸按钮的作用，保证馈电开关 在得电合闸状态下，如果打开门盖绝对分闸断电。
X1 X2 X3
LW1
KJZ-400/1140真空馈电开关 失压维持电气联锁
KJZ-400/1140真空馈电开关
二、功能
当供电电路中出现过载、短路、断相及相不 平衡、漏电、过欠压时能自动切断电源。做总开 关时具有三相对称性漏电和漏电闭锁保护，为分 支开关漏电保护的后备保护；做分支开关使用时 具有选择性漏电保护和漏电闭锁保护功能。过流 保护具有反时限特性和相敏保护功能，同时，开 关具有远程通讯功能，能与监控中心实现远程数 据交换，并接受远程网络的控制与操作，便于组 成煤矿井下变电所远程监测监控系统。
铭牌
按钮
KJZ-400/1140真空馈电开关 结构一览图
门板
隔爆外壳
断路器本体
立板
万转开关手柄 立板
KJZ-400/1140真空馈电开关 隔爆外壳改进图示
见右图： 当万转开关手
注意事项
柄在送电位置 时，联锁杆无 法旋进万转开
联锁板
联锁杆
万转开关 手柄
关手柄凹槽，
门盖无法打开。
平移式快
脱扣按钮
开门机构
KJZ-400/1140真空馈电开关 扩展失压维持功能的意义
3、针对“失压维持”功能的要求，我们将加 大与用户交流沟通，在现有功能扩展的基 础上，充分利用馈电开关的“四遥”通讯功能， 结合煤矿电力监控系统把“失压维持”功能进 一步完善，满足煤矿特殊线路的连续供电 需求，为矿山的智能供电尽心尽职。

积停电。建议用户设置短路保护时：分开关用相敏保护，总开关用幅 值保护。也可以全部设为幅值保护。
工作原理
短路保护：
用户如设相敏保护，首先要检查A、B、C三相 相位角是否正确，方法是：在电机正常运行时，然 后直接按“下移”键二次进入测量第二屏，显示，Xa、 Xb、Xc即是三相相位角，如果外围线路接线正常， Xa、Xb、Xc相位角角度显示会基本一致，如果不一 致，比如Xb显示负数，请将外围取样B相电流互感 器的公用端和另一端调换位置即可。这时就可以把 “短路倍数”设定到1.6~2倍，按”复位“自动保存， 下次电机起动会正常。“短路倍数”设定在1.6~2倍 时，无论是电机正常运行或电机起动时，假如线路 短路电流达到1.6~2倍时，保护器会立即跳闸。
对于出现断续过载,对过载能 量进行释放和积累运算同时,执行 反时限保护。
使用注意事项
3）进入“设置参数”下的“短路 倍数”选项，按照分支回路 实际短路负荷设置为“额定 电流”倍数。
例：如果要设置短路电流为 2200A，这时“额定电流” 如果为280A，那么“短路 倍数”设置为8倍。
即：280A×8=2240A
判断漏电电阻是否达到
跳闸值。
同时将门板上扭子开关
打在”通用“位置，在“设
置参数”菜单下选择“I0门
正常
限值”项设定合适数值
通用
使用注意事项
5）当设置为”单机“时下一项显示为” 漏电设置“项，”漏电设置“项可以 用来设置漏电的档位，可以根据 线路上分支的多少和分布电容的 大小进行设置。
分布电容越大档位应设置越高。这 样可对漏电动作值进行最佳的补 偿。具体设置方法为： a) 1档三相对地无分布电容； b) 2档三相对地分布电容约0.22uf； c) 3档三相对地分布电容约0.47uf； d) 4档三相对地分布电容约1.0uf；

KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。

用单片机智能化保护，全中文显示，操作直观简便。

1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。

2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。

接线腔在主腔上方，它集中了全部主回路的进出线端子。

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表2表44.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。

矿用隔爆真空馈电开关
8.1DKZB-400/1140矿用隔爆型其空自动馈电开关
馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之 用。当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。同时馈电开关 可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。
199
（3）阻容吸收装程。每相电容为0.47 n F/2kV,串联电阻为200Q/4W°
（4）控制组件板。电源变压器1140V （660V） /127V、60V. 32V、12V；电子脱扣器组 件共有3块插件，即插件I是交直流电源，插件【［是过流保护晶体管电路，插件III为过流信 号整流与整泄分压器。
2.保护装置的传感电路
电流互感器1TA~3TA将主回路大电流变为小电流，经固泄电阻&、R,、R：变为正比于动 力回路电流大小的交流电压信号，送给过流信号整立插件III。R、“~R沖为压敏电阻，吸收浪 涌电压。
3.过流信号整流和整定分压部分（插件III）
由传感电路送来反映主回路电流大小的电压信号，经^〜。^整流后，对电容C9、C’。充电， 电容两端电压与主回路电流近似为线性关系，该电压由二极管九导引至分励线圈YA：。当电 网出现大短路电流时，对丫扎线圈提供驱动电源。
使用前门上的设置按钮可设置运行参数和程序状态。
具有电流检测功能，输岀DClmA~5mA电流信号或200Hz~1000Hz脉冲信号。
具有漏电/短路、过载/缺相两路故障接点信号输出。
1.技术参数及主要性能
1）技术参数（表&2）
表8-2 KBZ-630/1140（660）Z隔爆智能空馈电开关主要技术参数
型号
上腔为接线空腔，下腔为主腔（包括腔体与前门）。前门与

本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

一、概述KBZ- /1140•660矿用隔爆型真空馈电开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。

三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50Hz工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。

门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。

2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。

箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。

3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。

与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。

4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。

试验按产品标准要求进行，注意一定在要拆下阻容吸收装臵否则造成元件损坏， 进行大电流试验时应拔除控制变压器原边熔断器 GRD，否则将可能发生人身事故 和设备事故。
9．馈电开关在井下装卸及搬运过程中应避免碰撞振动，严禁翻滚。 10．安装后应检查各隔爆结合面间隙，门盖与壳体间隙不大于 0.35mm，接线 箱法兰与该间隙不大于 0.25mm，操作轴与孔间隙不大于 0.40mm。如隔爆结合面间 隙超过此标准，应立既采取措施，使之达到标准要求。 11．本安回路导线应采用蓝色导线单独敷设，其接线端子与非本安电接线端 子间距在 50mm 以上。 12．使用过程中不得随意更改控制和保护系统，以免影响整机性能。 13．不得随意更改本安电路元件的型号、规格、参数。 14. 定期清除污垢、灰尘，检查接线端子、接地装臵是否良好，防爆面涂防 锈油，各传动部位加注润滑油。 15．建议每班运行前，进行线路检查，确认动作正常，显示正常后再复位投 入运行。 4.6.1 本保护器在通电后将实时显示当前状态，如下图示:
380V、660V、1140V 中变化，选中实际使用的电压等级，按“确定”键即可。 4.6.3.7 欠电压保护整定 光标臵于六位臵，按“确定”键，可分别选中动作时间或动作电压值，按“ ”、
“ ”键，可使动作时间在 1～5s 内变化，动作电压 60～85%之间变化，其步长分 别为 1s 与 1%Ue，按“确定”键，可锁存上述值。
过载-反时限动作 短路-瞬动 断相-延时 10S 动作
过压保护-瞬时过压：阻容吸收 显示方式：采用多功能中文液显示系统，能显示正常运行时的工作参数和故 障动作时的参数及故障状。 进出线口：主回路电缆进线喇叭口出线腔喇叭口各两个，引入电缆外径φ 32-71mm 橡套电缆，控制线进出喇叭口四个，引入电缆外径≈φ14.5-21mm 橡套电 缆。

第8章矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

矿⽤隔爆型智能化真空馈电开关使⽤说明书矿⽤隔爆型智能化真空馈电开关使⽤说明书⼀、⽤途及使⽤条件1、矿⽤隔爆型智能化真空馈电开关（以下简称开关），主要⽤于煤矿井下和其它周围介质含有甲烷及煤尘混合物的爆炸性⽓体环境中，在交流50赫兹，电压⾄660V或1140V，电流630A及以下的线路中，作为配电系统的总开关或分开关使⽤，当本开关⽤作总开关时，也可作为矿⽤隔爆型移动变电站的低压侧真空馈电开关使⽤。

2、本开关采⽤DKZB-Ⅲ智能化低压馈电综合保护器作为核⼼控制单元，集过流保护、选择性漏电保护、漏电漏电闭锁、⽋压保护、⼀边温度保护、风电闭锁、⽡斯电闭锁、通讯接⼝为⼀体。

该保护器可同时⽤于200A、400A、500A、630A开关内。

保护正常⼯作时，能显⽰电⽹的⼯作电压、运⾏电流及本开关⼯作电流整定值等参数，当线路出现过流、漏电、⽋压或变压器超温、⽡斯浓度超限等故障时，能⾃动切断电路并显⽰及记忆故障类型与故障参数，同时将开关闭锁，只有清除故障并⼈⼯复位后才能合闸送电。

本开关还具有模拟漏电、过流、⽋压及漏电闭锁等试验功能。

同时不断电试验功能。

3、开关可在下列条件下使⽤：（1）海拔⾼度不超过2000m。

（2）环境温度为-5度----+40度。

（3）空⽓相对湿度不⼤于95%。

（+25度）（4）含有爆炸危险的甲烷、煤尘的空⽓中，但⽆⾜以腐蚀⾦属和绝缘的⽓体和蒸⽓。

（5）⽆淋⽔及⽔侵⼊的地⽅。

⼆、主要技术参数1、额定电压：380V、660V、1140V2、额定电流：630A、400A3、极限分断能⼒：12500A(630A) 8000A(400A)4、短路和1K漏电时，开关分断时间（包括断路器）⼩于60ms.5、开关在分闸状态时，负荷侧对地绝缘电阻40千欧（1140V）、22千欧（660V）以下能可靠地实现漏电闭锁，并有信号显⽰。

6、开关在合闸状态时，负荷侧绝缘电阻在20千欧（1140V）、11千欧（660V）以下能可靠地实现漏电保护，并有信号显⽰。
