遥感数字图象处理1．概论遥感、遥感过程遥感：一种在远离目标，不与目标直接接触的情况下，通过传感器获取其特征信息，并对这些信息进行处理、分析和应用的综合性探测技术遥感过程：遥感过程是指遥感信息的获取、传输、处理，以及分析判读和应用的全过程遥感图象、遥感数字图象、遥感图象的数据量遥感图象：是指遥感传感器通过检测、度量地物的电磁波辐射能并进行记录所得到的图象遥感数字图象：是指以数字化形式表述的遥感影像。
遥感图象的数据量：H=M ×N ×b ×n ( bit ) M、N 为行列数， b 为波段数， n=lnG/ln2遥感图象的数字化、采样和量化遥感图象的数字化：指光学图象(物理图象)到数字图象的转换过程，包括采样和量化两个过程采样：将空间上连续的图象变换为离散的点的操作量化：将测量的灰度值用一个整数表示通用遥感数据格式(BSQ、BIL、BIP)BSQ，波段序列格式BIL，波段行交替格式BIP，波段像元交替格式遥感图象的模型：多光谱空间多光谱空间：对于 n 个波段的多光谱图象，这 n 个波段构成一个 n 维多光谱空间，多光谱空间就是一个 n 维坐标系，每一个坐标轴代表一个波段，坐标值为亮度值，坐标系内的每一个点代表一个像元。
描述像素在各个波段中亮度值的分布。
多光谱空间中，像元点在坐标系中的位置可以表示成一个 n 维向量，其中每一个分量 xi 表示该点在第 i 个坐标轴上的投影，即亮度值。
多光谱空间只表示各波段光谱之间的关系，而不包括任何该点在原图象中的位置信息，它没有图象空间的几何意义。
遥感图象的信息内容：波谱信息：指遥感图象上不同地物之间的亮度值差异及同一地物在不同波段上的亮度值差异空间信息: 通过图象亮度值在空间上的变化反映出来的信息时间信息: 指不同时相遥感图象的光谱信息与空间信息的差异遥感数字图象处理、遥感数字图象处理的内容遥感数字图象处理: 利用计算机对遥感数字图象进行一系列操作，以求达到预期目的遥感数字图象处理的内容：图象增强、图象校正、信息提取遥感图象的获取方式主要有哪几种?摄影成像、扫描成像、雷达成像如何估计一幅遥感图象的存储空间大小?遥感图象的信息内容包括哪几个方面？多光谱空间中，像元点的坐标值的含义是什么？与通用图象处理技术比较，遥感数字图象处理有何特点？遥感数字图象处理包括那几个环节？各环节的处理目的是什么？2.遥感图象的统计特征2.1 图象空间的统计量灰度直方图：概念、类型、性质、应用概念：用来描述图象中每一灰度级与其浮现频率间的关系的图表类型：直方图：横坐标为的灰度级，纵坐标为等于各个灰度级像元的浮现频率(像元数)累计直方图：横坐标为的灰度级，纵坐标为小于等于各灰度级的像元的浮现频率 (像元数) 性质：直方图反映表示不同灰度像元的浮现频率，不包含像元的位置信息同一图象的直方图惟一，同向来方图可以对应不同的图象一幅图象的直方图等于其各部份图象直方图之和同类地物的直方图接近正态分布应用： 1.直方图是图象分析的重要工具。

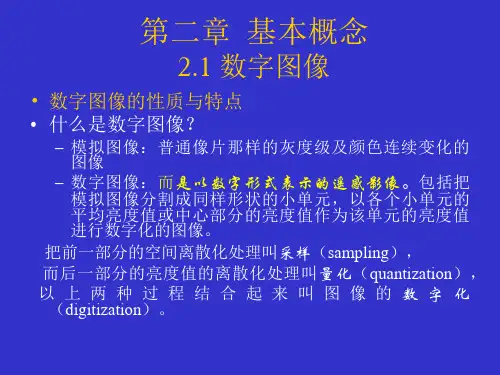

第一章：图像（对客观存在的物体的一种相似性的、生动的写真或描述）。
数字图像（被计算机存储、处理和使用的图像，是一种空间坐标和明暗程度都不连续的、用离散数学表示的图像）。
数字图像处理（将图像转换成一个数据矩阵存放在图像存储器中，然后再利用数字计算机，或其它的大规模集成数字器件，对图像信息进行数字运算或处理，以提高图像的质量或达到人们所预期的其它效果）。
数字化（将一幅图像从其原来的形式转换为数字形式的处理过程，包括“扫描”、“ 采样”与“量化”三个步骤）。
采样（在一幅图像的每个像素位置上测量灰度值）。
量化（将采样时测量的灰度值转化成整数表示）。
第二章：直方图（以灰度级为横坐标，纵坐标为灰度级的频率，绘制频率同灰度级的关系图就是灰度直方图）。
邻域（对于任一像素（i，j），集合{（i+p,j+q），p、q取合适的整数}叫做该像素的邻域）。
局部处理（对输入图像IP（i,j）处理时，某一输出像素JP(i,j)值由输入图像像素（i,j)及其邻域N(i,j)中的像素值确定。
这种处理称为局部处理）。
点处理（在局部处理中，当输出值JP(i,j)仅与IP(i,j)有关，则称为点处理）。
大局处理（在局部处理中，输出像素JP(i,j)的值取决于输入图像大范围或全部像素的值，这种处理称为大局处理）。
特征空间（把从图像提取的m 个特征量y 1 ，y 2 ，…，y m，用m维的向量Y＝[y 1 y 2 …y m ]t表示称为特征向量。
对应于各特征量的m维空间叫做特征空间）。
特征提取（获取图像特征信息的操作称作特征提取）。
第三章：像点位移（地面起伏引起投影点相对于基准面上垂直投影点的像点产生的直线位移）。
全景面（红外机械扫描仪以及采用CCD 直线阵列作为检测器的推帚式传感器的每一条扫描线都相当于中心投影，其成像面相当全景缝隙摄影机的投影面，是一个圆柱面，称之为全景面）。
内方位元素（表示摄影中心与相片之间相关位置的参数，如像主点在像平面坐标系中的坐标x 0，y 0，摄影中心到相片的垂距f）。
遥感数字图像处理教程第一章名词解释1、遥感数字图像（P1）:以数字形式存储和表达的遥感图像2、A/D 转换（P1）：把模拟图像转变成数字图像称为模/数转换，记作A/D 转换3、D/A 转换（P1）：把数字图像转 变成模拟图像称为数/模转换，记作D/A 转换简答题1、模拟图像（照片）与遥感数字图像有什么区别？ （P2） 答表1.1遥感数字图像与印刷照片的区别颜色没有特定的规则，在处理过程「二可以根据需 要通过合成产生多个波段（3-8000） 2、怎么理解图像处理的两个观点？ （P7）答：两种观点是：离散方法的观点和连续方法的观点。
1 .离散方法：图像的存储和表示均为数字形式，数字是离散的，因此，使用离散 方法进行图像处理才是合理的。
与该方法相关的一个概念是空间域。
空间域图像 处理以图像平面本身为参考，直接对图像中的像素进行处理。
2 .连续方法：图像通常源自物理世界，它们服从可用连续数学描述的规律，因此 具有连续性，应该使用连续数学方法进行图像处理。
与该方法相关的一个主要概 念是频率域。
频率域基于傅里叶变换，频率域的图像处理是对傅里叶变换后产生 的反映频率信息的图像进行处理。
完成频率域图像处理后，往往要变换回到空间 域进行图像的显示和对比。
四、论述题1、什么是遥感数字图像处理，主要内容有哪些？ （P2）答：遥感数字图像处理是通过计算机图像处理系统对遥感图像中的像素进行系列 操作的过程。
（1）图像增强：使用多种方法去除噪声，增强显示图像整体或突出图像中的特 定地物的信息，使图像更容易理解、解释和判读。
例：例如灰度拉伸、平滑、锐 化、彩色合成、主成分（K-L ）变换、K-T 变换、代数运算、图像融合照片来自于模拟方式通过摄影系统产生没有像素没有行列结构没有才」推行o 表示投有数据任何点，都没有编号摄影受电黑波谱的成像范围限制遛感数字图像 来自干数字方式 通过扫描和数码相机产生 基本利成单位是像素 具有行和列 可能会观察到扫描行 。
遥感图像数字处理与分析知识要点围绕遥感基础知识-数字图像处理与分析总体框架来组织相关内容要点。
其中，第一、二、三章介绍遥感数字图像处理、主要成像方式、存取及表示基础知识，是图像处理、理解及分析的起点；第四、五、六、七章常用遥感数字图像处理方法，应视具体遥感数字图像处理要求有所选择；第八章图像分割是图像处理高级方法，是灰度拉伸、变换、滤波等数字图像增强方法的综合应用，为进一步深入学习和掌握决策树、面向对象及专家系统等高级分类技术奠定基础；第九章图像分类是图像处理的主要目的和最终成果第一章概论图像、遥感数字图像、照片与遥感数字图像区别、遥感数字图像处理及观点图像：物理世界中客观对象的相似性描述，包含客观对象的信息，是人们最主要的信息源数字图像：用计算机存储和处理的图像，是一种空间坐标和灰度均不连续、以离散数学原理表达的图像遥感数字图像：数字形式表示的遥感图像遥感数字图像和照片的差异：遥感图像处理：利用计算机图像处理系统对遥感图像中的像素进行系列操的过程遥感数字图像处理的观点：连续方法：我们感兴趣的图像源自物理世界，服从可用连续数学描述的规律，具有连续性，连续数学方法，频率域（高通滤波、低通滤波等）离散方法：数字图像的存储和表示均为数字形式，数字是离散的，离散数学方法，空间域（点运算算法-灰度变换、直方图修正；邻域去噪算法-图像平滑、锐化等）第二章遥感数字图像的获取和存取数字扫描和数字摄影、数字化（重采样和量化）及意义、遥感数字图像级别、存储格式及元数据、传感器分辨率数字扫描：在遥感平台前进过程中，进行横向（与飞行方向垂直）行扫描来获取地物目标反射或辐射的电磁波信号，逐行记录成像特点：能以分割得相当精确的波段通道，分别收集和记录地物目标的电磁波信号数字摄影：地物目标反射的太阳辐射通过相机镜头投射到感光胶片上发生光化学反应，经过形成潜影、显影、定影和放印等过程而获得图像特点：瞬间成像，图像几何特征服从中心投影成像规律，可形成模拟图像（传统胶片照相机）和数字图像（数码相机），相片灰度反映了地物反射或辐射电磁波的强弱，工作波段：紫外、可见光、红外、多光谱，工作时间：白天，遥感平台：地面和航空平台采样：将空间上连续的图像变换成离散点（即像素）的操作重采样：根据一类象元的信息内插出另一类象元信息的过程量化：将像素灰度值转换成整数灰度级的过程数字化的意义：通过成像方式获取的图像是连续的，无法直接进行计算机处理。

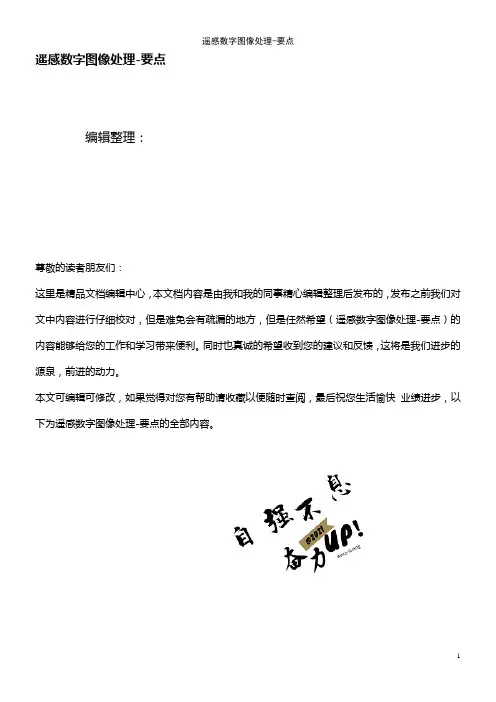

遥感数字图像处理-要点编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（遥感数字图像处理-要点）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为遥感数字图像处理-要点的全部内容。
遥感数字图像处理—要点1．概论遥感、遥感过程遥感图像、遥感数字图像、遥感图像的数据量遥感图像的数字化、采样和量化通用遥感数据格式（BSQ、BIL、BIP）遥感图像的模型：多光谱空间遥感图像的信息内容：遥感数字图像处理、遥感数字图像处理的内容遥感图像的获取方式主要有哪几种？如何估计一幅遥感图像的存储空间大小？遥感图像的信息内容包括哪几个方面?多光谱空间中,像元点的坐标值的含义是什么？与通用图像处理技术比较，遥感数字图像处理有何特点？遥感数字图像处理包括那几个环节?各环节的处理目的是什么?2。
遥感图像的统计特征2。
1图像空间的统计量灰度直方图：概念、类型、性质、应用最大值、最小值、均值、方差的意义2.2多光谱空间的统计特征均值向量、协方差矩阵、相关系数、相关矩阵的概念及意义波段散点图概念及分析主要遥感图像的统计特征量的意义两个重要的图像分析工具：直方图、散点图3。
遥感数字图像增强处理图像增强：概念、方法空间域增强、频率域增强3.1辐射增强：概念、实现原理直方图修正，线性变换、分段线性变换算法原理直方图均衡化、直方图匹配的应用3。
2空间增强邻域、邻域运算、模板、模板运算空间增强的概念平滑（均值滤波、中值滤波）原理、特点、应用锐化、边缘增强概念方向模板、罗伯特算子、索伯尔算子、拉普拉斯算子的算法和特点•计算图像经过下列操作后，其中心象元的值：–3×3中值滤波–采用3×3平滑图像的减平滑边缘增强–域值为2的3×1平滑模板–Sobel边缘检测–Roberts边缘检测–模板3.3频率域处理高频和低频的意义图像的傅里叶频谱频率域增强的一般过程频率域低通滤波频率域高通滤波同态滤波的应用3。
遥感数字图像处理基础知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第一章数字图像处理基础1数字图像处理：将图像转换成一个数字矩阵存放在图像存储器中，然后利用计算机对图像信息进行数字运算和处理，以提高图像质量或者提取所需要的信息2数字图像获取：把客观场景发射或者发射的电磁波信息首先利用光学成像系统生成一副模拟图像，然后通过模数转换将模拟图像转换为计算机可以存储的离散化数字图像。
3采样：即图像空间坐标或位置的离散化，也就是把模拟图像划分为若干图像元素，兵赋予它们唯一的地址。
；离散化的小区域就是数字图像的基本单元，称为像元也称像素。
量化：即电磁辐射能量的离散化，也就是把像元内的连续辐射亮度中离散的数字值来表示，这些离散的数字值也称灰度值，，因为它们代表了图像上不同的亮暗水平。
4遥感数字图像获取特征参数质量特征：⑴空间分辨率：数字图像上能被详细区分的最小单元的尺寸或大小⑵辐射分辨率传感器探测原件在接受光谱信号时，所能分辨的最小辐射度差信息量特征：⑴光谱分辨率：传感器探测元件在接收目标地物辐射能量时所用的波段数目⑵时间分辨率：对同一区域进行重复观测的最小时间间隔。
5模拟图像：在图像处理中通过某种物理量的强弱变化来记录图像亮度信息的图像6数字图像：把连续的模拟图像离散化成规则网格并用计算机以数字的模式记录图像上各网格点亮度信息的图像7数字图像特性：①空间分布特性：1空间位置：数字图像以二维矩阵的结构的数据来描述物体，矩阵按照行列的顺序定位数据，所以物体的位置也是用行列号表示。
2形状：点状线状和面状3大小：线状物体的长度或面状物体的面积，表现为像元的集聚数量4空间关系：包含，相邻，相离三种拓扑关系②数值统计特性：对图像的灰度分布进行统计分析。
图像的灰度直方图：用来描述一幅数字图像的灰度分布，横坐标为灰度级，纵坐标为灰度级在图中出现8直方图的用途：1图像获取质量评价2边界阙值的选择3噪声类型的判断9遥感数字图像的输出特征参数：1输出分辨率：屏幕分辨率和打印的分辨率2灰度分辨率：指输出设备能区分的最小灰度差 3颜色空间模型：RGB模型CMYK模型 HSI颜色模型10数字图像种类：1.黑白图像：二值数字图像，0表示黑色 1表示白色；2.灰度图像：单波段图像每个像元的灰度值的取值范围由灰度量决定;3.伪彩色图像：把单波段图像的各灰度值按照一定规则映射到颜色空间中某一对应颜色;4.彩色图像：由红绿蓝3个颜色通道的数字层组成的图像第二章数字图像存储1比特序：一个字节中8个比特的存储顺序称为比特序。
