新能源汽车结构与维修任务7 学习工作页题解

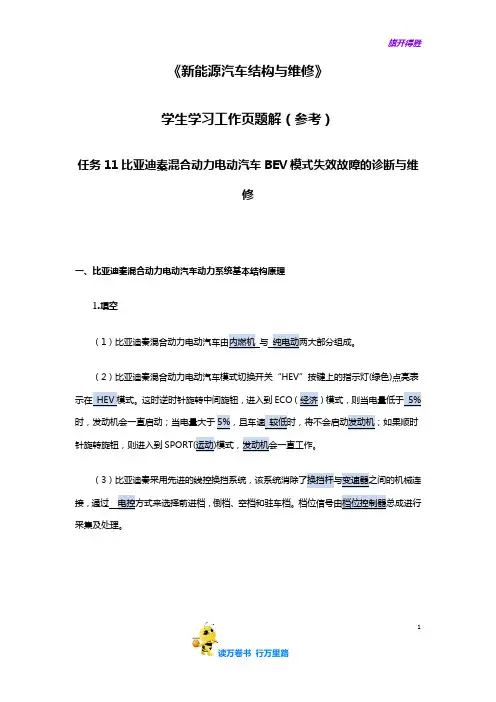

《新能源汽车结构与维修》学生学习工作页题解（参考）任务11比亚迪秦混合动力电动汽车BEV模式失效故障的诊断与维修一、比亚迪秦混合动力电动汽车动力系统基本结构原理1.填空（1（2）比亚迪秦混合动力电动汽车模式切换开关“HEV”按键上的指示灯(绿色)点亮表ECO时，发动机会一直启动；当电量大于针旋转旋钮，则进入到（3）比亚迪秦采用先进的线控换挡系统，该系统消除了换挡杆与变速器之间的机械连采集及处理。

122.下图为比亚迪秦混合动力电动汽车组合仪表，请在右侧表中按照图中序号填入相应部件名称。

答：部件名称如下图所示：3.下图为比亚迪秦纯混合动力电动汽车电动系统组成，请在“？”处填入部件名称。

答：部件名称如下图所示：4.下图为比亚迪秦混合动力电动汽车能量流图，请在“？”处填入部件名称，并说明其工作原理。

答：（1）部件名称如下图所示：3（2）工作原理5.下表是比亚迪秦混合动力电动汽车驱动电机控制器功能表，请在“？”处填入适当名称。

答：名称如下图所示：46.下图是比亚迪秦混合动力电动汽车驱动电机控制器系统框图，请在“？”处填入适当名称。

答：名称如下图所示：二、比亚迪秦混合动力电动汽车故障检测51.说说采用万用表进行比亚迪秦混合动力电动汽车高压配电箱检查步骤。

答：检查步骤如下：1）接触器异常检测：先判断接触器低压端是否同时满足吸合时所需的电压即外围信号是否正常。

若正常，判断为接触器异常；否则，需检查外围信号。

2）霍尔异常检测：车辆上电，测试电流霍尔是否有“+15V”、“-15V”的电流电源，若电源正常，则测试霍尔信号（“1V”对应100A）并与电源管理器的当前电流进行对比，从而来判断电流霍尔的正常与否。

3）配电箱内高压保险的异常检测：在检查高压模块是否有高压输入时，先检查高压保险是否烧毁。

保险的好、坏，用万用表的通断档进行检测。

若导通，则保险正常；若不导通，则保险烧毁；需检查其负载是否正常，并进行更换2. 说说采用万用表进行比亚迪秦混合动力电动汽车驱动电机控制器的检查检查步骤。

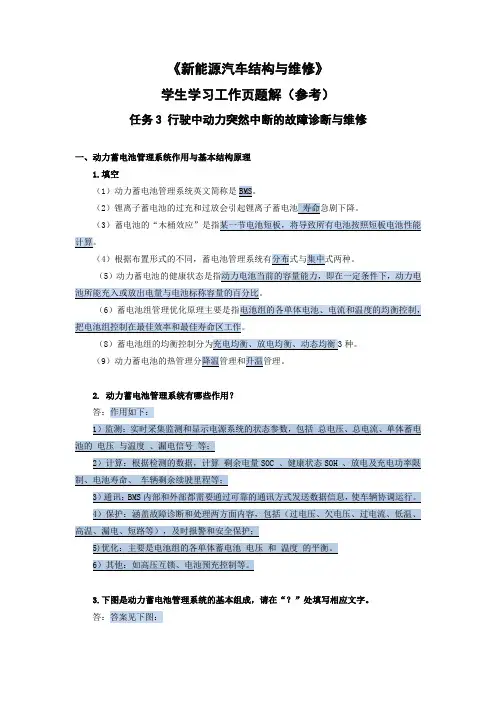

《新能源汽车结构与维修》学生学习工作页题解（参考）任务3 行驶中动力突然中断的故障诊断与维修一、动力蓄电池管理系统作用与基本结构原理1.填空（1）动力蓄电池管理系统英文简称是（2（3（4（5（6（8种。

（92. 动力蓄电池管理系统有哪些作用？答：作用如下：3.下图是动力蓄电池管理系统的基本组成，请在“？”处填写相应文字。

答：答案见下图：4.动力蓄电池数据采集专用集成电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：5.蓄电池组预充电控制电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：6.动力蓄电池高压互锁电路电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：二、动力蓄电池管理系统故障检测1.分析比亚迪e6汽车行驶中突然动力中断的故障可能原因。

答：可能原因如下图所示：2.叙述比亚迪e6电动汽车动力蓄电池管理系统的外部直观检查内容。

答：外部直观检查内容如下：3.将比亚迪e6电动汽车上用万用表测量电池管理器M32、M33各端子的正常要求值填入下表。

答：如表所示：4.画出比亚迪e6纯电动汽车蓄电池管理模块电源电路，并说明其电路故障检查方法。

答：（1）画图（2）电路故障检查方法3）如阻值正常，则电源电路正常，否则应检查或更换线束。

5.画出比亚迪e6纯电动汽车霍尔传感器电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法2）如端子值正常，则更换总电流传感器。

4）阻值正常，则更换电池管理器。

否则更换线束（电池管理器—高压配电箱）。

6. 画出比亚迪e6纯电动汽车漏电传感器电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法：2）如端子值不正常，则应继续检查线束。

断开M 29及M 33 连接器，检查线束端子间7. 画出比亚迪e6汽车动力蓄电池管理模块电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法：2）如端子值正常，说明CAN线正常，否则应更换CAN线。

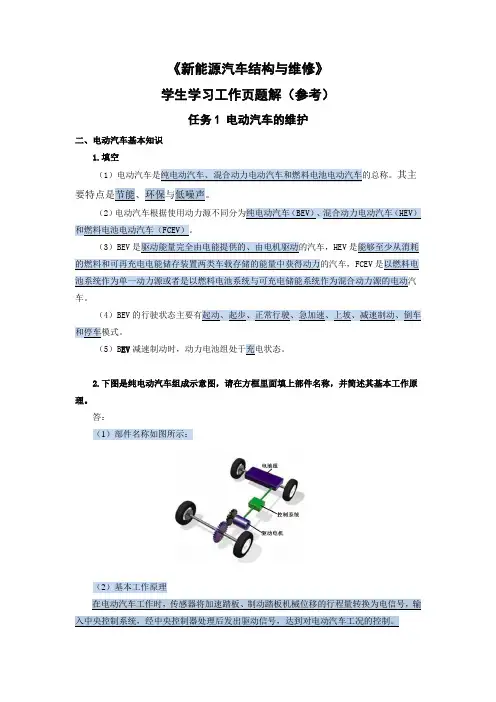

《新能源汽车结构与维修》学生学习工作页题解（参考）任务1 电动汽车的维护二、电动汽车基本知识1.填空（1）电动汽车是纯电动汽车、混合动力电动汽车和燃料电池电动汽车的总称。

其主要特点是节能、环保与低噪声。

（2）电动汽车根据使用动力源不同分为纯电动汽车（BEV）、混合动力电动汽车（HEV）和燃料电池电动汽车（FCEV）。

（3）BEV是驱动能量完全由电能提供的、由电机驱动的汽车，HEV是能够至少从消耗的燃料和可再充电电能储存装置两类车载存储的能量中获得动力的汽车，FCEV是以燃料电池系统作为单一动力源或者是以燃料电池系统与可充电储能系统作为混合动力源的电动汽车。

（4）BEV的行驶状态主要有起动、起步、正常行驶、急加速、上坡、减速制动、倒车和停车模式。

（5）B EV减速制动时，动力电池组处于充电状态。

2.下图是纯电动汽车组成示意图，请在方框里面填上部件名称，并简述其基本工作原理。

答：（1）部件名称如图所示：（2）基本工作原理在电动汽车工作时，传感器将加速踏板、制动踏板机械位移的行程量转换为电信号，输入中央控制系统，经中央控制器处理后发出驱动信号，达到对电动汽车工况的控制。

3.比亚迪e6电动汽车的组合仪表如下图所示，请在下表中写出各序号部件名称。

4.请写出下表中电动汽车仪表板显示的标志名称。

答：标志名称如下：5.对比传统燃油汽车，简述电动汽车使用时应该注意哪些问题。

答：三、电动汽车维护1.填空（1类。

（2（3.同时还应该根据汽车使用条件的不同有所区别，融雪行驶，在多尘路面行驶；在8km提前进行维护。

2.简述电动汽车日常维护的注意事项。

答：。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务 5 驱动电机及控制器温度高故障的诊断与维修一、驱动电动机及其控制系统基本知识1.填空：（ 1）驱动电机的基本作用是为车辆行驶提供驱动力，是电动汽车的动力装置。

（ 2）驱动电机额定功率：驱动电机在额定条件下的输出功率。

（ 4）驱动电机额定电流：是指电机在额定电压和额定输出功率时 , 定子绕组的线电流。

（ 5）驱动电机额定转速：是指电机在额定功率下电机的最低转速。

（ 6）驱动电机额定转矩：电机在额定功率和额定转速下的输出转矩。

（ 7）驱动电机额定效率：是指电机在额定情况下运行时的效率 , 额定输出功率与额定输入电功率的百分比。

（ 8）驱动电机额定功率因数：对于交流电机, 定子相电流比相电压滞后一个角，其cos值就是异步电机的功率因数。

（ 9）驱动电机绝缘等级：指电机绕组所用的绝缘材料在使用时容许的极限温度等级。

（ 10）驱动电机功率密度：单位质量电机输出的功率。

（ 11）驱动电机过载能力：电机的实际使用载荷（功率、转矩、电流等）超过电机的额定值的能力。

（ 12）VTOG是双向逆变充放电式电机控制器的简称。

（ 13）IGBT是绝缘栅极双极型晶体管的简称。

（ 14）目前电动汽车所采用的驱动电动机种类主要有感应式交流电动机、永磁电动机、直流电动机和开关磁阻电动机。

2.说说驱动电动机控制系统有哪些功能？答：驱动电机控制系统的主要功能有：1）限制交流电的最高输出电流和直流电的最高输出电压。

2）控制电机正向驱动、反向驱动、正转发电、反转发电。

3）根据目标转矩进行最优运转控制，具有限幅和平滑处理功能。

4）通过 CAN与其他控制模块通讯，接收并发送相关的信号，间接地控制车上相关系统正常运行。

5）控制电机的动力输出，同时对电机进行保护（电压跌落、过温保护、防止电机飞车6）制动能量回馈控制。

7）自身内部故障的检测和处理。

8）可以通过电机控制器直接从充电网上对车辆进行交流充电，也可以通过电机控制器把车辆电池包的高压直流电通过控制器的逆变放到充电网上。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务3 行驶中动力突然中断的故障诊断与维修一、动力蓄电池管理系统作用与基本结构原理1.填空（1）动力蓄电池管理系统英文简称是（2（3（4（5（6（8种。

（92. 动力蓄电池管理系统有哪些作用？答：作用如下：3.下图是动力蓄电池管理系统的基本组成，请在“？”处填写相应文字。

答：答案见下图：4.动力蓄电池数据采集专用集成电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：5.蓄电池组预充电控制电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：6.动力蓄电池高压互锁电路电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：二、动力蓄电池管理系统故障检测1.分析比亚迪e6汽车行驶中突然动力中断的故障可能原因。

答：可能原因如下图所示：2.叙述比亚迪e6电动汽车动力蓄电池管理系统的外部直观检查内容。

答：外部直观检查内容如下：3.将比亚迪e6电动汽车上用万用表测量电池管理器M32、M33各端子的正常要求值填入下表。

答：如表所示：4.画出比亚迪e6纯电动汽车蓄电池管理模块电源电路，并说明其电路故障检查方法。

答：（1）画图（2）电路故障检查方法3）如阻值正常，则电源电路正常，否则应检查或更换线束。

5.画出比亚迪e6纯电动汽车霍尔传感器电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法2）如端子值正常，则更换总电流传感器。

4）阻值正常，则更换电池管理器。

否则更换线束（电池管理器—高压配电箱）。

6. 画出比亚迪e6纯电动汽车漏电传感器电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法：2）如端子值不正常，则应继续检查线束。

断开M 29及M 33 连接器，检查线束端子间7. 画出比亚迪e6汽车动力蓄电池管理模块电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法：2）如端子值正常，说明CAN线正常，否则应更换CAN线。

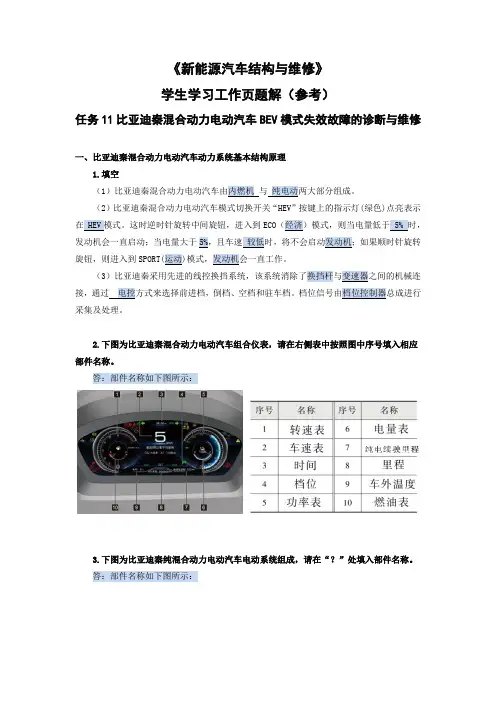

《新能源汽车结构与维修》学生学习工作页题解（参考）任务11比亚迪秦混合动力电动汽车BEV模式失效故障的诊断与维修一、比亚迪秦混合动力电动汽车动力系统基本结构原理1.填空（1（2）比亚迪秦混合动力电动汽车模式切换开关“HEV”按键上的指示灯(绿色)点亮表示ECO发动机会一直启动；当电量大于旋钮，则进入到（3）比亚迪秦采用先进的线控换挡系统，该系统消除了换挡杆与变速器之间的机械连采集及处理。

2.下图为比亚迪秦混合动力电动汽车组合仪表，请在右侧表中按照图中序号填入相应部件名称。

答：部件名称如下图所示：3.下图为比亚迪秦纯混合动力电动汽车电动系统组成，请在“？”处填入部件名称。

答：部件名称如下图所示：4.下图为比亚迪秦混合动力电动汽车能量流图，请在“？”处填入部件名称，并说明其工作原理。

答：（1）部件名称如下图所示：（2）工作原理5.下表是比亚迪秦混合动力电动汽车驱动电机控制器功能表，请在“？”处填入适当名称。

答：名称如下图所示：6.下图是比亚迪秦混合动力电动汽车驱动电机控制器系统框图，请在“？”处填入适当名称。

答：名称如下图所示：二、比亚迪秦混合动力电动汽车故障检测1.说说采用万用表进行比亚迪秦混合动力电动汽车高压配电箱检查步骤。

答：检查步骤如下：1）接触器异常检测：先判断接触器低压端是否同时满足吸合时所需的电压即外围信号是否正常。

若正常，判断为接触器异常；否则，需检查外围信号。

2）霍尔异常检测：车辆上电，测试电流霍尔是否有“+15V”、“-15V”的电流电源，若电源正常，则测试霍尔信号（“1V”对应100A）并与电源管理器的当前电流进行对比，从而来判断电流霍尔的正常与否。

3）配电箱内高压保险的异常检测：在检查高压模块是否有高压输入时，先检查高压保险是否烧毁。

保险的好、坏，用万用表的通断档进行检测。

若导通，则保险正常；若不导通，则保险烧毁；需检查其负载是否正常，并进行更换2. 说说采用万用表进行比亚迪秦混合动力电动汽车驱动电机控制器的检查检查步骤。

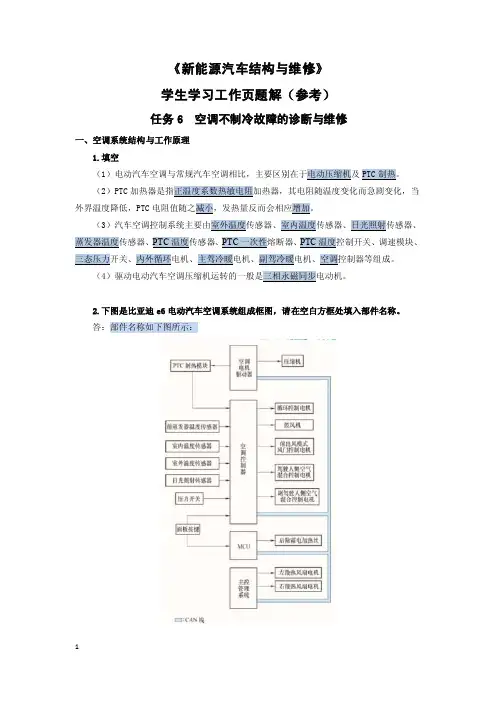

《新能源汽车结构与维修》学生学习工作页题解（参考）任务6 空调不制冷故障的诊断与维修一、空调系统结构与工作原理1.填空（1（2）PTC外界温度降低，PTC（3调速模块、（42.下图是比亚迪e6电动汽车空调系统组成框图，请在空白方框处填入部件名称。

答：部件名称如下图所示：3.下图是比亚迪e6汽车空调制冷原理图，请在“？”处填入相应名称，并说明比亚迪e6电动汽车空调制冷基本工作原理。

答：（1）名称如下图所示：（2）空调制冷基本工作原理：4.下图是空调涡旋式压缩机结构原理图，请在“？”处填入适当名称，说明其工作原理。

答：（1）名称如下图所示：（2）工作原理：5.下图是电动汽车空调变频器系统电路图，请在“？”处填入适当名称，说明其各电路工作原理。

答：（1）名称如下图所示：（2）电路工作原理：二、空调系统故障检测1. 分析比亚迪e6电动汽车无法制冷故障的可能原因。

答：故障的可能原因如下图所示：2. 请说明比亚迪e6电动汽车空调不制冷故障的外部直观检查方法步骤。

答：检查方法步骤如下：3.下图是汽车空调歧管压力表组结构图，请将图中序号零部件名称填入表中。

并说明检查空调制冷系统故障方法步骤。

答：（1）零部件名称如下表所示：（2）检查空调制冷系统故障方法步骤：4.请完善下面的端子电压、电阻检测表（拔下G51、G52连接器）。

答：如下表所示：5.请完善下面的端子电压、电阻检测表（插上G51、G52连接器）。

答：如下表所示：8.12 请完善下面的汽车空调故障码表。

6.下图是汽车空调PTC温度传感器电路图，请在“？”处填入适当名称。

并说明PTC 温度传感器故障（故障码B2A05）检测方法步骤。

答：（1）名称如下图所示：（2）故障检测方法步骤：7.下图是汽车空调电机驱动电路图，请在“？”处填入适当名称。

并说明电量不足，压缩机停止的故障（故障码B2A07）的检测方法步骤的问题。

答：（1）名称如下图所示：（2）故障检测方法步骤：三、空调系统维修1. 请说明维修电动汽车空调系统时的注意事项。

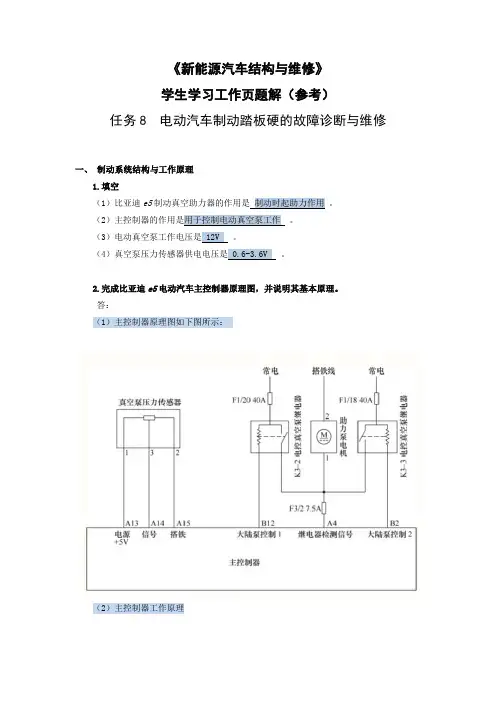

《新能源汽车结构与维修》
学生学习工作页题解（参考）
任务8 电动汽车制动踏板硬的故障诊断与维修
一、制动系统结构与工作原理
1.填空
（1）比亚迪e5。

（2。

（3。

（4。

2.完成比亚迪e5电动汽车主控制器原理图，并说明其基本原理。

答：
（1）主控制器原理图如下图所示：
（2）主控制器工作原理
二、制动系统故障检测
1. 分析比亚迪e5电动汽车制动踏板硬故障的可能原因。

答：可能原因如下图所示：
2. 描述采用比亚迪VDS1000远程诊断系统进行比亚迪e5电动汽车制动踏板过硬的故障检查过程。

答：故障检查过程如下：
3. 描述采用万用表进行比亚迪e5电动汽车制动助力系统真空泵压力传感器的检测过程。

答：检测过程如下：
三、制动系统维修
1. 说明电动真空泵的拆装维修步骤。

答：拆装维修步骤如下：。

1

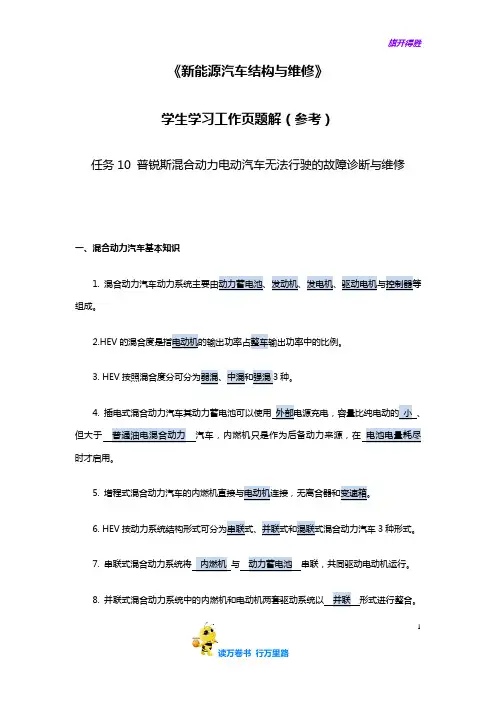

《新能源汽车结构与维修》 学生学习工作页题解（参考）
任务10 普锐斯混合动力电动汽车无法行驶的故障诊断与维修
一、混合动力汽车基本知识
1.
组成。

2.HEV 的混合度是指电动机的输出功率占整车输出功率中的比例。

3. HEV
种。

4.
时才启用。

5.
6. HEV 3种形式。

7.
8.
2
9. 普锐斯HEV
，总电。

电机MG1和MG2
二、混合动力汽车结构与工作原理
1. 下图是HEV
总体组成图，请在“？”处填入部件名称，并说明其基本工作原理。

答：（1
）部件名称如图所示：
（
2）基本工作原理：
2.下面是普锐斯电机驱动系统组成，请在方框里面填上部件名称。

答：部件名称如图所示：
3
3.下面是普锐斯混合动力系统的工作原理图，请在空白方框里面填上部件名称。

答：部件名称如图所示：
4.下图为普锐斯动力分配行星齿轮组的连接图，请在“？”处填入部件名称。

答：部件名称如图所示：
4
5.下图为普锐斯内燃机与电动机混合驱动的模式，请在“？”处填入部件名称，并说明其工作原理。

答：
（1）部件名称如图所示：
5
（2）工作原理
二、混合动力汽车故障检测
1. 说明普锐斯HEV动力控制系统检测注意事项。

答：检测注意事项如下：
6。

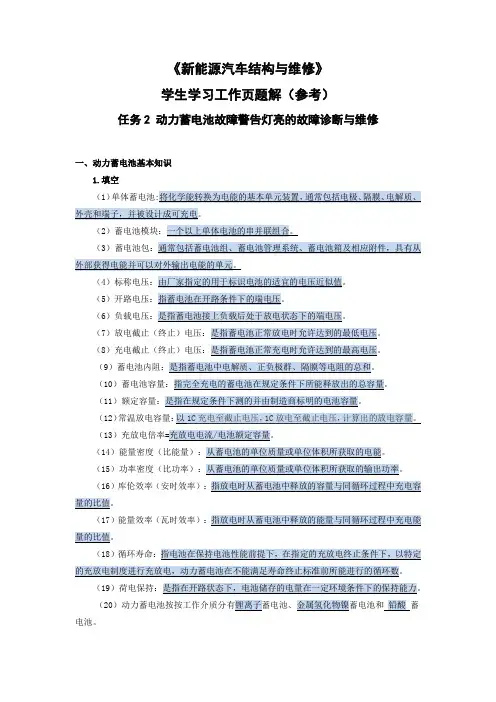

《新能源汽车结构与维修》
学生学习工作页题解（参考）
任务2 动力蓄电池故障警告灯亮的故障诊断与维修
一、动力蓄电池基本知识
1.填空
（1）单体蓄电池
（2
（3
（4
（5
（6
（7
（8
（9
（10
（11
（12）
（13）充放电倍率
（14
（15
（16）库伦效率
（17）能量效率
（18）
（19
（20
电池。

（21
（22
二、锂离子蓄电池结构原理
1.下图是方形锂离子电池的结构图，请将图中各序号的零部件名称填入右侧相应的序号中，并说明其基本工作原理。

答：
（1）零部件名称如图所示：
（2）锂离子蓄电池的工作原理：
当电池充电时，锂离子从正极中脱嵌，经过电解质嵌入负极，负极处于富锂状态。

放电时则相反。

Li+在两个电极之间往返嵌入和脱嵌，被形象的称为“摇椅电池”。

2.填空
比亚迪e6
每个单体蓄电池，总电压，蓄电池容量达，一次充电，可以使续驶
里程达到。

三、动力蓄电池检测维修
1.写出电动汽车高压系统维修的操作步骤。

答：
2.分析比亚迪e6汽车动力警告灯亮,的可能原因。

答：可能原因如下图所示。

3.写出用比亚迪VDS1000诊断系统进行故障诊断步骤。

答：步骤如下：
4.采用万用表进行动力蓄电池漏电检测。

答：方法步骤如下：
如果计算值大于，说明不漏电，如果，说明漏电，应酌情检修动力蓄电池壳体或更换动力蓄电池。

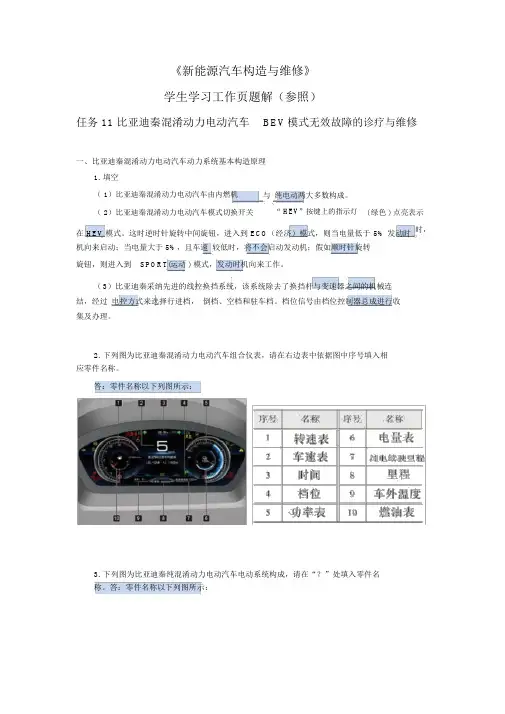

《新能源汽车构造与维修》学生学习工作页题解（参照）任务 11 比亚迪秦混淆动力电动汽车BEV模式无效故障的诊疗与维修一、比亚迪秦混淆动力电动汽车动力系统基本构造原理1. 填空（ 1）比亚迪秦混淆动力电动汽车由内燃机与纯电动两大多数构成。

（ 2）比亚迪秦混淆动力电动汽车模式切换开关“ HEV”按键上的指示灯( 绿色 ) 点亮表示时，在 HEV 模式。

这时逆时针旋转中间旋钮，进入到 ECO（经济）模式，则当电量低于 5% 发动时机向来启动；当电量大于 5%，且车速较低时，将不会启动发动机；假如顺时针旋转旋钮，则进入到SPORT(运动 ) 模式，发动时机向来工作。

（3）比亚迪秦采纳先进的线控换挡系统，该系统除去了换挡杆与变速器之间的机械连结，经过电控方式来选择行进档，倒档、空档和驻车档。

档位信号由档位控制器总成进行收集及办理。

2.下列图为比亚迪秦混淆动力电动汽车组合仪表，请在右边表中依据图中序号填入相应零件名称。

答：零件名称以下列图所示：3.下列图为比亚迪秦纯混淆动力电动汽车电动系统构成，请在“？”处填入零件名称。

答：零件名称以下列图所示：4.下列图为比亚迪秦混淆动力电动汽车能量流图，请在“？”处填入零件名称，并说明其工作原理。

答：（ 1）零件名称以下列图所示：（ 2）工作原理当用户从“ BEV”模式切换到“ HEV”模式后，车辆由内燃机和电动机共同驱动，实现了最正确的动力性，但还能保证混淆动力系统拥有优秀的经济性。

5.下表是比亚迪秦混淆动力电动汽车驱动电机控制器功能表，请在“？”处填入适合名称。

答：名称以下列图所示：6.下列图是比亚迪秦混淆动力电动汽车驱动电机控制器系统框图，请在“？”处填入适当名称。

答：名称以下列图所示：二、比亚迪秦混淆动力电动汽车故障检测1.谈谈采纳万用表进行比亚迪秦混淆动力电动汽车高压配电箱检查步骤。

答：检查步骤以下：1）接触器异样检测：先判断接触器低压端能否同时知足吸合时所需的电压即外头信号能否正常。

《新能源汽车结构与维修》
学生学习工作页题解（参考）
任务7 电动转向沉重的故障诊断与维修
一、转向系统结构与工作原理
1.完成如下填空
（1）EPS
（2）EHPS
（3）HPS
（4。

（5）电动汽车助力转向在低速大转向时，
汽车在高速行驶时，输出
（6）DC-DC
2.下图是电动助力转向系统的工作原理图，请在“？”处填入相应名称，并说明其工作原理。

答:
（1）名称如下图：
（2）电动助力转向系统的工作原理：
3.下图是电动液压助力转向系统基本工作原理图，请在下表填入适当零部件名称，并说明其工作原理。

答：
（1）零部件名称如下表：
（2）工作原理：
二、转向系统故障检测
1. 分析比亚迪e6电动汽车转向沉重故障的可能原因。

答：故障的可能原因如下图所示：
2. 请说明转向盘自由行程检查步骤。

答：转向盘自由行程检查步骤如下：
3. 请说明DC-DC设备拆装步骤。

答：拆装步骤如下：
三、转向系统维修
1. 请说明电动汽车转向系统维修注意事项。

答：注意事项如下：
2. 请说明转向油管总成的更换步骤。

答：更换步骤如下：。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务7电动转向沉重的故障诊断与维修一、转向系统结构与工作原理1.完成如下填空（1）EPS是电动汽车电动助力转向系统的简称。

（2）EHPS是电动汽车电动液压助力转向系统的简称。

（3）HPS是液压动力转向系统的简称。

（4）转向盘最大自由行程一般为』30mm。

（5）电动汽车助力转向在低速大转向时，电子控制单元驱动电子液压泵以高速度运转, 输出较大功率；汽车在高速行驶时，液压控制单元驱动电子液压泵以较低的速度运转，较小功率。

（6）DC-DC是一种在直流电路中将一个电压值的电能变为另一个电压值的电能的装置。

输出22. 下图是电动助力转向系统的工作原理图，请在“？ ”处填入相应名称，并说明其工作 原理。

答：(1)名称如下图:枉汗■也■止ni 直龟并］tiEwirh TfeD. Ti.PrWtt ---------------------(2)电动助力转向系统的工作原理:1) 当点火开关处于ON 档，ON 档继电器吸合后电动助力转向系统开始工作。

2) 当电动助力转向系统正常工作时,电动助力转向系统根据接收来自整车控制的 车速信号、唤醒信号及来自转矩传感器的转矩信号等进行综合判断，以控制电动助力转向系统助力电动机的转矩、转速和方向。

3)转向控制器在供电_200ms_内完成自检后，可以与_ CAN_总线交换信息，供电_300ms 后输出470帧（转向故障和转向状态上报帧）。

n>3i打>工=41啡机■上第■鼻怆<>.z厂匸>丁二vrf仁鮎----f 夏令甩制S94）当电动助力转向系统检测到故障时，通过CAN总线或硬线向整车控制器发送故障信3.下图是电动液压助力转向系统基本工作原理图，请在下表填入适当零部件名称，并说明其工作原理。

答：3汽车直线行驶时，方向盘不转动，泵以很低的速度运转，大部分工作油经过转向阀流回油罐，少部分经液控阀直接流回油罐。
