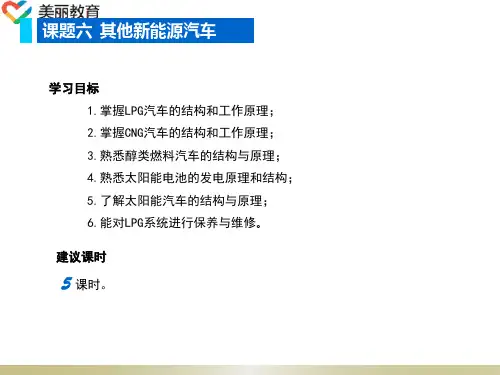

课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （4）LPG供气/回气管路。
LPG管路
课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （4）LPG供气/回气管路。
LPG管路的双卡套式结构
4.LPG系统的保养与维修 （5）维修和保养。
Santana 300LPG自诊断仪
课题六 其他新能源汽车
二、CNG汽车
G汽车的结构
CNG汽车分为单燃料汽车、CNG/汽油两用燃料汽车和CNG/柴油双燃料汽车。 目前国内使用较多的是CNG/汽油两用燃料汽车，一般由储气系统、燃料供给系统和 燃料转换系统组成。
电控单元射脉冲信号
课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （8）放气阀。
LPG放气阀的实物图
课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （8）放气阀。
LPG放气阀的结构图
课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （9）LPG单向磁阀。
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （6）LPG燃气分配管。
LPG喷嘴安装实物图
课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （6）LPG燃气分配管。
LPG喷嘴工作原理图
课题六 其他新能源汽车
一、LPG汽车
2.大众汽车LPG的混合气供应系统 （7）LPG喷嘴。
课题六 其他新能源汽车

中职教育-《新能源汽车结构与检修》课件：单元一 新能源汽车概述(四)人民交通出版社.ppt

中职教育-《新能源汽车结构与检修》课件：单元一 新能源汽车概述(四)人民交通出版社.ppt
五、高压安全
电动汽车电气安全监测系统需要实时监测整车电气状态信息，如总电压、 总电流、正负母线对地电压值、正负母线绝缘电阻值、辅助电压、继电器连接状 况等，并通过CAN总线输出测得各部分的状态及数值、输出系统的报警状态和通断 指令，从而确保电动汽车的安全运行。
车载电源模块主要包括蓄电池电源、能量管理系统和充电控制器等。它 的功用是向电动机提供驱动电能、监测电源使用情况以及控制充电机向 蓄电池充电。
3.辅助模块 辅助模块主要包括辅助动力源、动力转向系统、驾驶室显示操纵台和辅助装置 等。辅助模块除辅助动力源外，依据不同车型而不同。
课题四 纯电动汽车
二、纯电动汽车的结构原理
4.纯电动汽车电气控制系统
课题四 纯电动汽车
二、纯电动汽车的结构原理
5.整车网络化控制系统
电动汽车网络化控制系统
课题四 纯电动汽车
二、纯电动汽车的结构原理
6.远程监控 北京新能源汽车股份有限公司的E150EV纯电动汽车具有远程监控功能。
电动汽车远程监控系统可以实现车辆与电池状态的监控以及车辆GPS信息监控。 车上载有GPRS信息终端有GPS定位功能，与远程监控中心实现实时通信。
课题四 纯电动汽车
一、纯电纯电动汽车的电力和动力传输系统
课题四 纯电动汽车
二、纯电动汽车的结构原理
课题四 纯电动汽车
二、纯电动汽车的结构原理
1. 电力驱动主模块
电力驱动主模块主要包括中央控制单元、驱动控制器、电动机、机械传 动 装置和车轮等。它的功用是将存储在蓄电池中的电能高效地转化为车轮的动能， 并能够2在.车汽载车电减源速模制块动时，将车轮的动能转化为电能充人蓄电池。
课题四 纯电动汽车
学习目标 1.熟悉纯电动汽车的类型； 2.掌握纯电动汽车的结构原理； 3.掌握电动汽车电力驱动的结构形式； 4.熟悉电动汽车的电磁兼容性和高压电安全； 5.熟悉纯电动汽车技术发展特点。

电动汽车构造与检修项目1电动汽车维修安全操作课件

电动汽车构造与检修项目1电动汽车维修安全操作课件

模块一 电动汽车维修安全操作
模块一 电动汽车维修安全操作 三、电动汽车高压系统结构及功能介绍
在电动汽车上，使用高压动力电池和一些高电压电气部件。在北汽EV200的前机舱布置着电机 控制器、高压控制盒、DC/DC变换器等高压部件和低压蓄电池、整车控制器等低压部件
模块一 电动汽车维修安全操作
1.集成式控制器
很多品牌的电动汽车，将一些高压部件集成在一起
3. 产品质量不合格
使用了不合格的电气产品，也能导致电气事故。电气设备缺少保护设施造成电器在正常情况下损坏和触 电；带电作业时，使用不合理的工具或绝缘设施造成维修人员触电
模块一 电动汽车维修安全操作 二、电流对人体的危害 人碰到带电的导线，电流通过人体就叫触电。触电后，会对于人体和内部组织造成不 同程度的损伤。触电时，让人体受伤的是电流而不是电压。电流对人体的伤害有三种： 电击、电伤和电磁场伤害。
车辆中所用的高压网络是一种IT系统
图1-11 TN网和TT网络系统
图1-12 IT网络系统
模块一 电动汽车维修安全操作
1.高压电气网络防护
IT系统出现等电位连接故障，如图所示。 第一个故障在车上出现时，系统仍能工作，有报警信息。 第二个故障出现时车辆管理系统会将高压系统切断（断电），同时系统内会短路， 功率电子装置内和保养插头内的保险丝会爆开，组合仪表上会有报警警报信息， 高压系统无法工作，也无法重新起动。
模块一 电动汽车维修安全操作
客户委托 : 按照正确的操作规程对车辆进行检查 【任务描述】 一辆北汽EV200电动汽车仪表盘高压系统故障报警等点亮，车辆不能行驶。 你作为一名维修技师要对此车进行维修，请你按照正确的操作规程对车辆进行检查。
一、车辆的电气防护 在电动汽车上由于存在高压电，为了保证驾驶和维修安全，必须进行必要的电气防护，防护的措施主要有： • 高压正极和高压负极使用各自单独的高压线； • 系统带有等电位线，用于引开接触电压； • 插头和连接均有接触保护； • 电池上有可控的高压正极触点和高压负极触点； • 高压蓄电池上安装有保养插头，在拔下保养插头后高电压断电或电压下降； • 采用电绝缘式DC/DC转换器； 高压部件内的中间电容器会进行放电； • 高压元件上有互锁安全线；高压元件采用绝缘监控； • 在识别出碰撞时，蓄电池上的高压触点就会断开。

中职教育-《新能源汽车结构与检修》课件：单元一 新能源汽车概述(二)人民交通出版社.ppt

中职教育-《新能源汽车结构与检修》课件：单元一 新能源汽车概述(二)人民交通出版社.ppt

进技术，形成的技术 器、二甲醚)汽车等各类
原理先进、具有新技 别产品
术、新结构的汽车
课题二 新能源汽车的定义、分类和发展
二、电动汽车（Electric Vehicle）的定义
电动汽车、节能与新能源汽车的定义的发展过程
发布时间 主要政策
名词统称 特征
分类
2012
以电机驱动，从车载电纯电动汽车、插电式电动
名词统称 特征
分类
采用非常规的车用燃
2009
料作为动力来源(或使 混合动力汽车、纯电动汽
用常规的车用燃料、 车(BEV，包括太阳能汽车
新能源汽车生产企
采用新型车载动力装 )、燃料电池电动汽车
新能源汽
业及产品准入管理
置)，综合车辆的动力 (FCEV)、氢发动机汽车、
车
规则
控制和驱动方面的先 其他新能源(如高效储能

电动汽车科技发展
源获得动力，并且满足汽车、增程式电动汽车、
“十二五”专项规 电动汽车
道路交通安全法规的车燃料电池电动汽车、常规
划
辆
混合动力电动汽车
2012
节能与新能源汽车
采用新型动力系统，完
新能源汽
纯电动汽车、插电式混合
产业发展规划
全或主要依靠新型能源
车
动力汽车及燃料电池汽车
（2012―2020年）
课题二 新能源汽车的定义、分类和发展
学习目标 1.掌握新能源汽车的定义； 2.掌握新能源汽车的分类； 3.掌握电动汽车定义和种类； 4.熟悉电动汽车的特点和基本结构； 5.熟悉新能源汽车的发展。
建议课时
1 课时。
课题二 新能源汽车的定义、分类和发展
一、新能源的定义及分类

中职教育-《新能源汽车结构与检修》课件：单元六 纯电动汽车构造与维修(一)人民交通出版社.ppt

中职教育-《新能源汽车结构与检修》课件：单元六 纯电动汽车构造与维修(一)人民交通出版社.ppt
建议课时
6 课时。
课题一 北汽E150EV纯电动汽车的总体构造与维护
一、北汽E150EV纯电动汽车常用技术参数
项目
单位
技术参 数
驱动形式
-
长×宽×高（空载）
mm
前置前驱 3998×1720×1503
前后轮距 轴距/ 整备质量 乘坐人数 前悬架类型 最小转弯回转直径 后悬架类型 转向助力类型 整车整备质量 最大设计总质量
北汽E150EV纯电动汽车用的动力电池额定电压为313V，额定容量 为66A•h，电量为20.7KW•h （产品代号：C30DB-B）。 4.网络通信系统
北汽E150EV纯电动汽车采用了多网段设计，整车网络分别采用CAN 总线、LIN线、K线等技术进行通讯应用。
课题一 北汽E150EV纯电动汽车的总体构造与维护
池绝缘电阻低指示灯
课题一 北汽E150EV纯电动汽车的总体构造与维护
二、北汽E150EV纯电动汽车关键零部件
2.驱动电机系统 驱动电机包括驱动电机本体和电机控制器。北汽E150EV纯电动汽车
用的是永磁同步电机。额定功率为20KW，峰值功率为45KW，额定扭矩为 54N·m，峰值扭矩为144N·m。 3.动力电池系统
三、高电压维修的维修注Байду номын сангаас事项
5.防护措施
(1)防高压手套。 (2)安全防护镜。 (4)高压绝缘鞋。 (5)灭火器。 (6)吸水毛巾布。 (7)胶布。 (8)维修工作台。
课题一 北汽E150EV纯电动汽车的总体构造与维护
四、北汽E150EV纯电动汽车的维护作业内容
北汽E150EV纯电动汽车的首次维护间隔为3个月或3000公里，以先到为准。
1.电动汽车专用诊断仪IMS-D60 (4)故障码检查流程 ①开机

新能源汽车结构与检修

新能源汽车结构与检修

❖ 2．额定电压
❖ 额定电压(或公称电压)，系指该电化学体系的电池工作时公认的标 准电压。例如，锌锰干电池为1.5V，镍镉电池为1.2V，铅酸蓄电池为 2V。
❖ 3．开路电压
❖ 电池的开路电压是无负荷情况下的电池电压。开路电压不等于电池 的电动势。必须指出，电池的电动势是从热力学函数计算而得到的，而 电池的开路电压则是实际测量出来的。
学习单元一 新能源汽车的认知
学习任务二： 新能源汽车的认知
❖ （3）超级电容汽车 ❖ 超级电容器是利用双电层原理的电容器。在超 级电容器的两极板上电荷产生的电场作用下，在电 解液与电极间的界面上形成相反的电荷，以平衡电 解液的内电场，这种正电荷与负电荷在两个不同相 之间的接触面上，以正负电荷之间极短间隙排列在 相反的位置上，这个电荷分布层叫做双电层，因此 电容量非常大。
学习单元一 新能源汽车的认知
学习任务一：新能源汽车基础知识
三、未来的新能源
1．波能 即海洋波浪能。这是一种取之不尽，用之不竭的无污染可再生能源。 2．可燃冰 这是一种甲烷与水结合在一起的固体化合物，它的外型与冰相似，故 称“可燃冰”。 3．煤层气 煤在形成过程中由于温度及压力增加，在产生变质作用的同时也释放 出可燃性气体。从 4．微生物 世界上有不少国家盛产甘蔗、甜菜、木薯等，利用微生物发酵，可制 成酒精，酒精具有燃烧完全、效率高、无污染等特点，用其稀释汽油可得 到“乙醇汽油”，而且制作酒精的原料丰富，成本低廉。据报道，巴西已 改装“乙醇汽油”或酒精为燃料的汽车达几十万辆，减 5．第四代核能源 世界科学家已研制出利用正反物质的核聚变，来制造出无任何污染的 新型核能源。正反
学习单元一 新能源汽车的认知
学习任务二： 新能源汽车的认知
❖ 6．生物乙醇汽车 ❖ 乙醇俗称酒精，通俗些说，使用乙醇为燃料的 汽车，也可叫酒精汽车。用乙醇代替石油燃料的活 动历史已经很长，无论是从生产上和应用上的技术 都已经很成熟，近来由于石油资源紧张，汽车能源 多元化趋向加剧，乙醇汽车又提到议事日程。 ❖ 目前世界上已有40多个国家，不同程度应用乙 醇汽车，有的已达到较大规模的推广，乙醇汽车的 地位日益提升。在汽车上使用乙醇，可以提高燃料 的辛烷值，增加氧含量，使汽车缸内燃烧更完全， 可以降低尾气的害物的排放。

纯电动汽车构造与检修 任务1 电机驱动系统基本构造与原理 PPT课件


任务1 电机驱动系统基本构造与原理
（3）转子位置传感器
与其他电机相比，永磁同步电机还必须装有转子位置传感器，用来检测磁极位 置，并以此对电枢电流进行控制，达到对永磁同步电机驱动控制的目的。转子位置 传感器的种类较多，且各具特点。
在永磁同步电机中常见的位置传感器有光电式位置传感器、霍尔位置传感器和 旋转变压器。
任务1 电机驱动系统基本构造与原理
2. 电机-驱动桥模式
按照电机与驱动桥组合形式的不同，电机-驱动桥模式又分为电机-驱动桥组合 驱动模式和电机-驱动桥整体驱动模式两种。
任务1 电机驱动系统基本构造与原理
任务1 电机驱动系统基本构造与原理
（二） 轮毂式驱动系统
1. 内定子外转子结构
其外转子直接安装在车轮的轮缘上，这种 结构没有机械减速机构提供减速，通常要求电 机为低速大转矩电机。
任务1 电机驱动系统基本构造与原理
2. 驱动电机结构
永磁同步电机主要由定子、转子、 壳体、机座等部件组成，其中定子主 要由定子铁心和定子绕组组成，转子 主要由转轴和永磁体转子组成；永磁 同步电机冷却方式有风冷和水冷式， 纯电动汽车上一般使用的为水冷式。
任务1 电机驱动系统基本构造与原理
2. 驱动电机结构 （1）定子
（6）高效率、低损耗 （7）安全规范 （8）成本低 （9）重量轻，体积小
任务1 电机驱动系统基本构造与原理
（二） 电机控制器（MCU）
电机控制器是电机驱动系统的核心， 它是驱动电机的控制单元，即控制器输 出命令，控制驱动电机的工作。
1. 电机控制器组成
电机控制器就是控制主牵引电源与 电机之间能量传输的装置，主要由电子 控制装置和功率转换装置组成。
任务1 电机驱动系统基本构造与原理

纯电动汽车构造与检修 任务1 纯电动汽车车身结构认知 PPT课件

座垫和靠背的覆饰材料应具有美观、强度高、耐磨、阻燃等性能。
任务1 纯电动汽车车身结构认知
3. 调节机构
座椅调节机构的作用是改变座椅与 驾驶操纵机构的相对位置以适应不同身 材的驾驶员的需要，最基本的两种调节 方式是座椅行程调节和靠背角度调节。
任务1 纯电动汽车车身结构认知
（二） 安全防护装置
轿车的安全带一般为三点式安全带， 其主要由织带、收卷器、安全带导向件、 夹紧锁舌和连接器等组成，其中，安全带 导向件、夹紧锁舌和连接器是构成安全带 的安装固件。
任务 纯电动汽车车身结构认知
1. 织带
织带是构成安全带的主体，多用尼龙、聚酯、维尼纶等合成纤维原丝编织成， 具有足够的强度、延伸性能和吸收能量的性能。
2. 安装固件
安装固件（安全带导向件、夹紧锁舌和连接器）是与车体或座椅构件相连接的 耳片、插件和螺栓等，它们的安装位置和牢固性，直接影响到安全带的保护效果和 乘员的舒适感。
任务1 纯电动汽车车身结构认知
二、 纯电动汽车车门及车窗
（一） 车门
1. 车门结构
车门是车身上的一个独立总成，一般用铰链安装在车身上，具有保证乘员上下 车的方便性、行车的安全性、良好的侧面视野、密封性及低噪声等方面的功能。
（1）车门本体（① 车门外板。② 车门内板。③ 窗框。④ 加强板。） （2）车门附件（玻璃升降器、车窗玻璃、车窗电动机、门锁等。） （3）内外装饰件（车门内护板、密封条、门锁手柄等。）
任务1 纯电动汽车车身结构认知
1. 车身壳体 （1）车身壳体的分类
车身壳体按受力程度不同，可分为非 承载式车身、半承载式车身、承载式车身。
（2）车身壳体总体结构
根据车身结构空间布局特点，纯电动 汽车车身壳体主要由承力构件焊合而成。 承力构件主要由纵向承力构件、横向承力 构件和垂直承力构件组成。

纯电动汽车结构原理及检修资料课件


电气连接与控制组件
实现电池组与电机控制器、充电系统等部件 的连接和控制。
电机及控制器
永磁同步电机
利用永磁体的磁场产生旋转力矩，驱动车辆前进。
电机控制器
根据车辆行驶状态和驾驶员需求，控制电机的输入电压和电流，调节电机的输出 转矩和转速。
充电系统
01
02
03
车载充电机
将交流电转换为直流电， 为动力电池组充电。
加强国际合作与交流，共同推动新 能源汽车的发展。
04
对环境的影响与可持续发展
减少碳排放
纯电动汽车的使用能够显著减少交通 领域的碳排放，有助于减缓气候变化 。
节能减排
相比传统燃油车，纯电动汽车在能源 消耗和污染物排放方面具有明显优势 。
资源节约
纯电动汽车的推广有助于节约有限的 石油资源，降低对外部能源的依赖。
推动绿色交通发展
纯电动汽车的发展是实现城市绿色交 通的重要组成部分，有助于构建可持 续发展的城市交通体系。
THANKS
感谢观看
纯电动汽车的优缺点
优点
环保、节能、低噪音、维护成本低等。
缺点
续航里程相对较短、充电时间长、充电设施不够完善等。
02
纯电动汽车的结构原理
动力系统
动力电池组
提供电能，存储和释放能量， 驱动车辆前进。
电机控制器
根据车辆行驶状态和驾驶员需 求，控制电机的工作状态，实 现车辆加速、减速和制动等操 作。
驱动电机
纯电动汽车结构原理 及检修资料课件
contents
目录
• 纯电动汽车概述 • 纯电动汽车的结构原理 • 纯电动汽车检修资料 • 纯电动汽车的未来发展
01
纯电动汽车概述

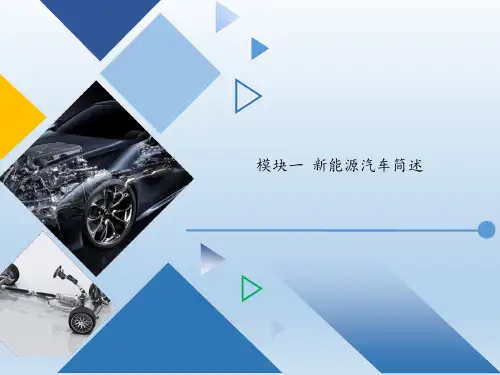

《新能源汽车结构与检修》模块一图文模板图文模板
