第一章复习思考题参考答案1、什么是发动机？什么是内燃机？发动机是如何分类的？答：发动机（英文：Engine），又称为引擎，是一种能够将一种形式的能转化为另一种更有用的能的机器。

它将燃料燃烧的热能转变为机械能的机器叫内燃机，故又称为热力机。

目前汽车所采用的发动机绝大多数是各种型式的往复活塞式内燃机。

内燃机按其所用燃料、燃烧方式及结构特征不同可分为：汽油、柴油及多燃料发动机；点燃式与压燃式发动机；化油器式与喷射式发动机；单缸与多缸发动机；水冷式与风冷式发动机；四冲程与二冲程发动机；双气门与多气门发动机；顶置式气门与侧置式气门发动机；单排直列与V形排列式发动机。

2、发动机一般有哪些机构和系统组成？并简要说明各组成部分的作用？答：以桑塔纳AJR型汽油发动机为例：汽油发动机由两大机构和五大系统组成。

（1）曲柄连杆机构。

是发动机借以产生动力，并将活塞的往复直线运动转变为曲轴的旋转运动而输出动力的机构。

（2）配气机构。

其作用是将足量的新鲜气体充入气缸并及时地从气缸排除废气。

（3）燃料供给系统。

根据发动机各种不同工作情况的要求，配制出一定数量和浓度的可燃混合气，送入气缸燃烧，作功后将废气排入大气。

（4）润滑系系统，其作用是减小摩擦，降低机件磨损，并部分冷却摩擦零件，清洗摩擦表面。

（5）冷却系。

冷却系的作用是将多余的热量散发到大气中，使发动机始终处于正常的工作温度。

（6）点火系。

点火系的作用是在压缩冲程接近结束时所产生高压电火花，按发动机的作功顺序点燃混合气。

（7）起动系。

其作用是在任何温度下都能使静止的发动机起动并转入自行运转。

3、何为四冲程和二冲程发动机？简要说明其工作循环？答：发动机的一个工作循环如果是在曲轴旋转两周（720°），活塞在气缸内上、下运动共四个活塞行程内完成的，则称为四冲程发动机。

发动机的一个工作循环若在曲轴旋转一周（360°），活塞在气缸内上、下运动共二个活塞行程内完成的，则称为二冲程发动机。

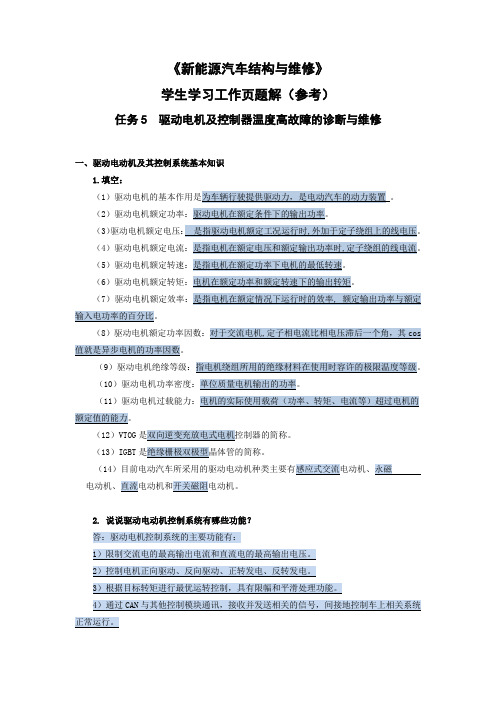

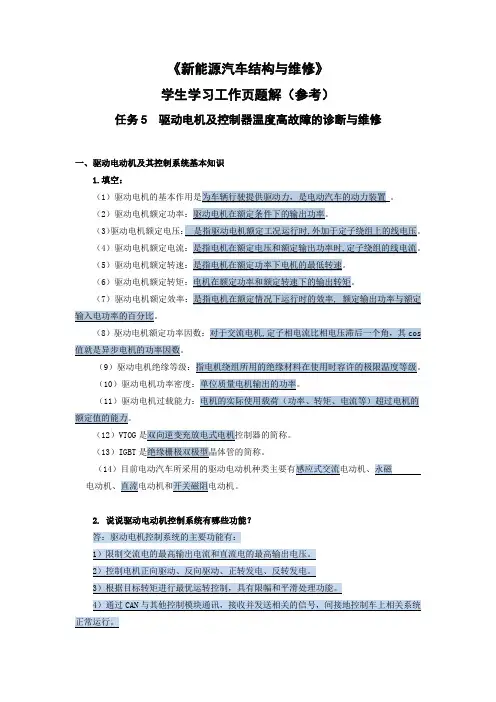

《新能源汽车结构与维修》学生学习工作页题解（参考）任务5 驱动电机及控制器温度高故障的诊断与维修一、驱动电动机及其控制系统基本知识1.填空：（1（2（3）（4（5（6（7（8（9（10（11（12）VTOG的简称。

（13）IGBT。

（142. 说说驱动电动机控制系统有哪些功能？答：驱动电机控制系统的主要功能有：二、驱动电动机及其控制系统结构原理1.下图是三相两极直流无刷电动机结构原理图，请在“？”处填入部件名称，并说明直流无刷电动机工作原理。

答：（1）部件名称如下图所示：（2）直流无刷电动机工作原理2.比亚迪e6电动汽车驱动电机整体结构如下图所示，请在下表里填上零部件名称。

答：零部件名称如下表所示：3.下图是旋转变压器的结构简图，请在“？”处填上零部件名称。

并说明其基本作用和工作原理。

答：（1）零部件名称如图所示：（2）旋转变压器的工作原理4.下图是比亚迪e6电动汽车电机控制器，请在“？”处填入适当名称。

答：零部件名称如图所示：5.下图是比亚迪e6电动汽车电机控制原理框图，请在“？”处填入部件名称，并说明比亚迪e6电动汽车电机控制系统组成与基本工作原理。

答：（1）部件名称如图所示：（2）电机控制系统基本工作原理三、驱动电动机及其控制系统故障检测1. 分析电动机及其控制系统温度过高的可能的原因有哪些？答：电动机及其控制系统温度过高的可能的原因如下图所示：2.下图是比亚迪e6电动汽车VTOG高压电源电路，请在“？”处填入适当名称。

并说明VTOG高压电源电路检查步骤。

答：（1）名称如下图所示：（2）VTOG高压电源电路检查步骤：3.下图是比亚迪e6汽车加速踏板深度传感器电路图和连接器端子图，请在下表“？”处填上适当数值。

答：数值如下表所示：四、电动机及其驱动系统拆装维修1.说说驱动电动机拆卸前进行哪些检查和试验？答：拆卸前的检查和试验如下：2.说明比亚迪e6电动汽车电机系统维修时应注意的问题（包括电机内部、各密封处、卡环、轴承和润滑油加注等）。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务3 行驶中动力突然中断的故障诊断与维修一、动力蓄电池管理系统作用与基本结构原理1.填空（1）动力蓄电池管理系统英文简称是（2（3（4（5（6（8种。

（92. 动力蓄电池管理系统有哪些作用？答：作用如下：3.下图是动力蓄电池管理系统的基本组成，请在“？”处填写相应文字。

答：答案见下图：4.动力蓄电池数据采集专用集成电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：5.蓄电池组预充电控制电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：6.动力蓄电池高压互锁电路电路如下图所示，请在“？”处填上零部件名称。

答：零部件名称见下图：二、动力蓄电池管理系统故障检测1.分析比亚迪e6汽车行驶中突然动力中断的故障可能原因。

答：可能原因如下图所示：2.叙述比亚迪e6电动汽车动力蓄电池管理系统的外部直观检查内容。

答：外部直观检查内容如下：3.将比亚迪e6电动汽车上用万用表测量电池管理器M32、M33各端子的正常要求值填入下表。

答：如表所示：4.画出比亚迪e6纯电动汽车蓄电池管理模块电源电路，并说明其电路故障检查方法。

答：（1）画图（2）电路故障检查方法3）如阻值正常，则电源电路正常，否则应检查或更换线束。

5.画出比亚迪e6纯电动汽车霍尔传感器电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法2）如端子值正常，则更换总电流传感器。

4）阻值正常，则更换电池管理器。

否则更换线束（电池管理器—高压配电箱）。

6. 画出比亚迪e6纯电动汽车漏电传感器电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法：2）如端子值不正常，则应继续检查线束。

断开M 29及M 33 连接器，检查线束端子间7. 画出比亚迪e6汽车动力蓄电池管理模块电路，并说明其电路故障检查方法。

答：（1）画图：（2）电路故障检查方法：2）如端子值正常，说明CAN线正常，否则应更换CAN线。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务1 电动汽车的维护二、电动汽车基本知识1.填空（1）电动汽车是纯电动汽车、混合动力电动汽车和燃料电池电动汽车的总称。

其主要特点是节能、环保与低噪声。

（2）电动汽车根据使用动力源不同分为纯电动汽车（BEV）、混合动力电动汽车（HEV）和燃料电池电动汽车（FCEV）。

（3）BEV是驱动能量完全由电能提供的、由电机驱动的汽车，HEV是能够至少从消耗的燃料和可再充电电能储存装置两类车载存储的能量中获得动力的汽车，FCEV是以燃料电池系统作为单一动力源或者是以燃料电池系统与可充电储能系统作为混合动力源的电动汽车。

（4）BEV的行驶状态主要有起动、起步、正常行驶、急加速、上坡、减速制动、倒车和停车模式。

（5）B EV减速制动时，动力电池组处于充电状态。

2.下图是纯电动汽车组成示意图，请在方框里面填上部件名称，并简述其基本工作原理。

答：（1）部件名称如图所示：（2）基本工作原理在电动汽车工作时，传感器将加速踏板、制动踏板机械位移的行程量转换为电信号，输入中央控制系统，经中央控制器处理后发出驱动信号，达到对电动汽车工况的控制。

3.比亚迪e6电动汽车的组合仪表如下图所示，请在下表中写出各序号部件名称。

4.请写出下表中电动汽车仪表板显示的标志名称。

答：标志名称如下：5.对比传统燃油汽车，简述电动汽车使用时应该注意哪些问题。

答：三、电动汽车维护1.填空（1类。

（2（3.同时还应该根据汽车使用条件的不同有所区别，融雪行驶，在多尘路面行驶；在8km提前进行维护。

2.简述电动汽车日常维护的注意事项。

答：。

《新能源汽车结构与维修》 学生学习工作页题解（参考）任务12 丰田Mirai 燃料电池电动汽车的使用维护一、燃料电池电动汽车基本知识 1.完成如下填空（1）燃料电池电动汽车简称_FCEV_，它是以燃料电池作为单一动力源或是以燃料电池系统与可充电储能系统作为混合动力源的电动汽车。

（2）燃料电池排放物是水。

（3）单体燃料电池主要由电解质、燃料电极、隔离板、空气电极和集流板等组成。

（4）燃料电池汽车按氢气供给方式可分为改质型和非改质型两种。

按燃料电池使用的电解液不同分质子交换膜燃料电池、磷酸型燃料电池、熔融碳酸型燃料电池、固体氧化物燃料电池和碱性燃料电池。

2.下图是FCEV 基本组成结构图，请在方框里面填上部件名称，并简述其基本工作原理。

答：（1）部件名称如下图所示：（2）基本工作原理燃料电池工作时，外界不断供给负极氢气，供给正极空气，在催化剂（铂、多孔石墨等）作用下，产生如下反应：负极 -++→e H H 4422正极 O H e H O 22244→++-+负极经催化剂作用，氢原子中的电子被分离出来，在正极吸引下，在外电路形成电流，失去电子的氢离子，在正极与氧及电子结合为水，氧可从空气中获得，只要不断地供给氢气和带走水，燃料电池就可不断供给电能。

产生的直流电经过控制器变为交流电后供入驱动电动机，经传动系统驱动车轮。

在电动汽车开始行驶时，蓄电池组处于电量饱满状态，其能量输出可以满足汽车起动要求，由其为驱动系统提供能量，并对燃料电池进行预热，燃料电池动力系统不需要工作；当蓄电池组电量低于一定值时，燃料电池动力系统起动，由燃料电池动力系统为驱动系统提供能量，当车辆能量需求较大时，燃料电池动力系统与蓄电池组同时为驱动系统提供能量；当车辆能量需求较小时，燃料电池动力系统为驱动系统提供能量的同时，还给蓄电池组进行充电。

二、丰田Mirai 汽车结构原理1.丰田Mirai 汽车结构如下图所示，请在“？”处填入部件名称。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务11比亚迪秦混合动力电动汽车BEV模式失效故障的诊断与维修一、比亚迪秦混合动力电动汽车动力系统基本结构原理1.填空（1（2）比亚迪秦混合动力电动汽车模式切换开关“HEV”按键上的指示灯(绿色)点亮表示ECO发动机会一直启动；当电量大于旋钮，则进入到（3）比亚迪秦采用先进的线控换挡系统，该系统消除了换挡杆与变速器之间的机械连采集及处理。

2.下图为比亚迪秦混合动力电动汽车组合仪表，请在右侧表中按照图中序号填入相应部件名称。

答：部件名称如下图所示：3.下图为比亚迪秦纯混合动力电动汽车电动系统组成，请在“？”处填入部件名称。

答：部件名称如下图所示：4.下图为比亚迪秦混合动力电动汽车能量流图，请在“？”处填入部件名称，并说明其工作原理。

答：（1）部件名称如下图所示：（2）工作原理5.下表是比亚迪秦混合动力电动汽车驱动电机控制器功能表，请在“？”处填入适当名称。

答：名称如下图所示：6.下图是比亚迪秦混合动力电动汽车驱动电机控制器系统框图，请在“？”处填入适当名称。

答：名称如下图所示：二、比亚迪秦混合动力电动汽车故障检测1.说说采用万用表进行比亚迪秦混合动力电动汽车高压配电箱检查步骤。

答：检查步骤如下：1）接触器异常检测：先判断接触器低压端是否同时满足吸合时所需的电压即外围信号是否正常。

若正常，判断为接触器异常；否则，需检查外围信号。

2）霍尔异常检测：车辆上电，测试电流霍尔是否有“+15V”、“-15V”的电流电源，若电源正常，则测试霍尔信号（“1V”对应100A）并与电源管理器的当前电流进行对比，从而来判断电流霍尔的正常与否。

3）配电箱内高压保险的异常检测：在检查高压模块是否有高压输入时，先检查高压保险是否烧毁。

保险的好、坏，用万用表的通断档进行检测。

若导通，则保险正常；若不导通，则保险烧毁；需检查其负载是否正常，并进行更换2. 说说采用万用表进行比亚迪秦混合动力电动汽车驱动电机控制器的检查检查步骤。

《新能源汽车结构与维修》学生学习工作页题解（参考）任务6 空调不制冷故障的诊断与维修一、空调系统结构与工作原理1.填空（1（2）PTC外界温度降低，PTC（3调速模块、（42.下图是比亚迪e6电动汽车空调系统组成框图，请在空白方框处填入部件名称。

答：部件名称如下图所示：3.下图是比亚迪e6汽车空调制冷原理图，请在“？”处填入相应名称，并说明比亚迪e6电动汽车空调制冷基本工作原理。

答：（1）名称如下图所示：（2）空调制冷基本工作原理：4.下图是空调涡旋式压缩机结构原理图，请在“？”处填入适当名称，说明其工作原理。

答：（1）名称如下图所示：（2）工作原理：5.下图是电动汽车空调变频器系统电路图，请在“？”处填入适当名称，说明其各电路工作原理。

答：（1）名称如下图所示：（2）电路工作原理：二、空调系统故障检测1. 分析比亚迪e6电动汽车无法制冷故障的可能原因。

答：故障的可能原因如下图所示：2. 请说明比亚迪e6电动汽车空调不制冷故障的外部直观检查方法步骤。

答：检查方法步骤如下：3.下图是汽车空调歧管压力表组结构图，请将图中序号零部件名称填入表中。

并说明检查空调制冷系统故障方法步骤。

答：（1）零部件名称如下表所示：（2）检查空调制冷系统故障方法步骤：4.请完善下面的端子电压、电阻检测表（拔下G51、G52连接器）。

答：如下表所示：5.请完善下面的端子电压、电阻检测表（插上G51、G52连接器）。

答：如下表所示：8.12 请完善下面的汽车空调故障码表。

6.下图是汽车空调PTC温度传感器电路图，请在“？”处填入适当名称。

并说明PTC 温度传感器故障（故障码B2A05）检测方法步骤。

答：（1）名称如下图所示：（2）故障检测方法步骤：7.下图是汽车空调电机驱动电路图，请在“？”处填入适当名称。

并说明电量不足，压缩机停止的故障（故障码B2A07）的检测方法步骤的问题。

答：（1）名称如下图所示：（2）故障检测方法步骤：三、空调系统维修1. 请说明维修电动汽车空调系统时的注意事项。

《新能源汽车结构与维修》
学生学习工作页题解（参考）
任务2 动力蓄电池故障警告灯亮的故障诊断与维修
一、动力蓄电池基本知识
1.填空
（1）单体蓄电池
（2
（3
（4
（5
（6
（7
（8
（9
（10
（11
（12）
（13）充放电倍率
（14
（15
（16）库伦效率
（17）能量效率
（18）
（19
（20
电池。

（21
（22
二、锂离子蓄电池结构原理
1.下图是方形锂离子电池的结构图，请将图中各序号的零部件名称填入右侧相应的序号中，并说明其基本工作原理。

答：
（1）零部件名称如图所示：
（2）锂离子蓄电池的工作原理：
当电池充电时，锂离子从正极中脱嵌，经过电解质嵌入负极，负极处于富锂状态。

放电时则相反。

Li+在两个电极之间往返嵌入和脱嵌，被形象的称为“摇椅电池”。

2.填空
比亚迪e6
每个单体蓄电池，总电压，蓄电池容量达，一次充电，可以使续驶
里程达到。

三、动力蓄电池检测维修
1.写出电动汽车高压系统维修的操作步骤。

答：
2.分析比亚迪e6汽车动力警告灯亮,的可能原因。

答：可能原因如下图所示。

3.写出用比亚迪VDS1000诊断系统进行故障诊断步骤。

答：步骤如下：
4.采用万用表进行动力蓄电池漏电检测。

答：方法步骤如下：
如果计算值大于，说明不漏电，如果，说明漏电，应酌情检修动力蓄电池壳体或更换动力蓄电池。

《新能源汽车构造与维修》学生学习工作页题解（参照）任务 11 比亚迪秦混淆动力电动汽车BEV模式无效故障的诊疗与维修一、比亚迪秦混淆动力电动汽车动力系统基本构造原理1. 填空（ 1）比亚迪秦混淆动力电动汽车由内燃机与纯电动两大多数构成。

（ 2）比亚迪秦混淆动力电动汽车模式切换开关“ HEV”按键上的指示灯( 绿色 ) 点亮表示时，在 HEV 模式。

这时逆时针旋转中间旋钮，进入到 ECO（经济）模式，则当电量低于 5% 发动时机向来启动；当电量大于 5%，且车速较低时，将不会启动发动机；假如顺时针旋转旋钮，则进入到SPORT(运动 ) 模式，发动时机向来工作。

（3）比亚迪秦采纳先进的线控换挡系统，该系统除去了换挡杆与变速器之间的机械连结，经过电控方式来选择行进档，倒档、空档和驻车档。

档位信号由档位控制器总成进行收集及办理。

2.下列图为比亚迪秦混淆动力电动汽车组合仪表，请在右边表中依据图中序号填入相应零件名称。

答：零件名称以下列图所示：3.下列图为比亚迪秦纯混淆动力电动汽车电动系统构成，请在“？”处填入零件名称。

答：零件名称以下列图所示：4.下列图为比亚迪秦混淆动力电动汽车能量流图，请在“？”处填入零件名称，并说明其工作原理。

答：（ 1）零件名称以下列图所示：（ 2）工作原理当用户从“ BEV”模式切换到“ HEV”模式后，车辆由内燃机和电动机共同驱动，实现了最正确的动力性，但还能保证混淆动力系统拥有优秀的经济性。

5.下表是比亚迪秦混淆动力电动汽车驱动电机控制器功能表，请在“？”处填入适合名称。

答：名称以下列图所示：6.下列图是比亚迪秦混淆动力电动汽车驱动电机控制器系统框图，请在“？”处填入适当名称。

答：名称以下列图所示：二、比亚迪秦混淆动力电动汽车故障检测1.谈谈采纳万用表进行比亚迪秦混淆动力电动汽车高压配电箱检查步骤。

答：检查步骤以下：1）接触器异样检测：先判断接触器低压端能否同时知足吸合时所需的电压即外头信号能否正常。

《新能源汽车结构与维修》
学生学习工作页题解（参考）

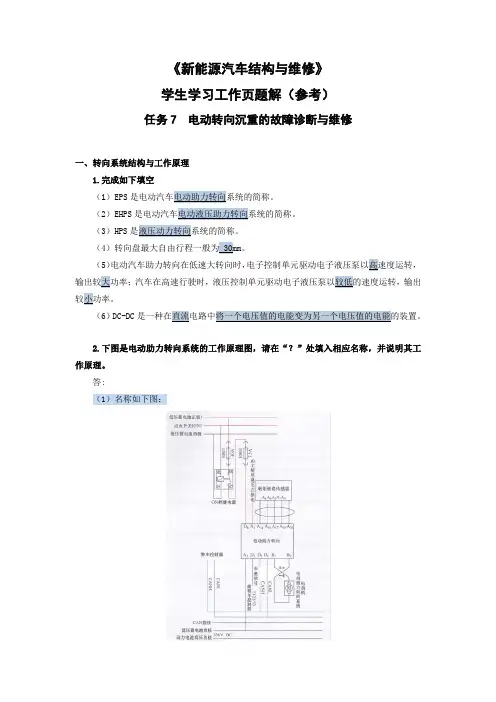

任务7 电动转向沉重的故障诊断与维修
一、转向系统结构与工作原理
1.完成如下填空
（1）EPS
（2）EHPS
（3）HPS
（4。

（5）电动汽车助力转向在低速大转向时，
汽车在高速行驶时，输出
（6）DC-DC
2.下图是电动助力转向系统的工作原理图，请在“？”处填入相应名称，并说明其工作原理。

答:
（1）名称如下图：
（2）电动助力转向系统的工作原理：
3.下图是电动液压助力转向系统基本工作原理图，请在下表填入适当零部件名称，并说明其工作原理。

答：
（1）零部件名称如下表：
（2）工作原理：
二、转向系统故障检测
1. 分析比亚迪e6电动汽车转向沉重故障的可能原因。

答：故障的可能原因如下图所示：
2. 请说明转向盘自由行程检查步骤。

答：转向盘自由行程检查步骤如下：
3. 请说明DC-DC设备拆装步骤。

答：拆装步骤如下：
三、转向系统维修
1. 请说明电动汽车转向系统维修注意事项。

答：注意事项如下：
2. 请说明转向油管总成的更换步骤。

答：更换步骤如下：。
