道岔转辙部分的病害与整治

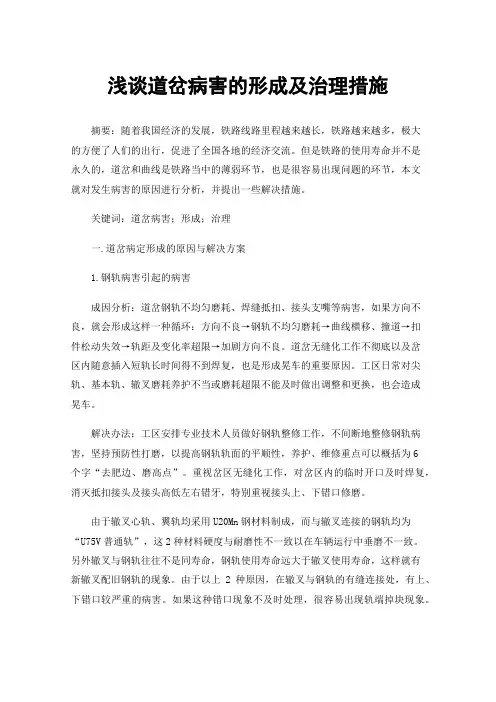

浅谈道岔病害的形成及治理措施摘要：随着我国经济的发展，铁路线路里程越来越长，铁路越来越多，极大的方便了人们的出行，促进了全国各地的经济交流。

但是铁路的使用寿命并不是永久的，道岔和曲线是铁路当中的薄弱环节，也是很容易出现问题的环节，本文就对发生病害的原因进行分析，并提出一些解决措施。

关键词：道岔病害；形成；治理一.道岔病定形成的原因与解决方案1.钢轨病害引起的病害成因分析：道岔钢轨不均匀磨耗、焊缝抵扣、接头支嘴等病害，如果方向不良，就会形成这样一种循环：方向不良→钢轨不均匀磨耗→曲线横移、撞道→扣件松动失效→轨距及变化率超限→加剧方向不良。

道岔无缝化工作不彻底以及岔区内随意插入短轨长时间得不到焊复，也是形成晃车的重要原因。

工区日常对尖轨、基本轨、辙叉磨耗养护不当或磨耗超限不能及时做出调整和更换，也会造成晃车。

解决办法：工区安排专业技术人员做好钢轨整修工作，不间断地整修钢轨病害，坚持预防性打磨，以提高钢轨轨面的平顺性，养护、维修重点可以概括为6个字“去肥边、磨高点”。

重视岔区无缝化工作，对岔区内的临时开口及时焊复，消灭抵扣接头及接头高低左右错牙，特别重视接头上、下错口修磨。

由于辙叉心轨、翼轨均采用U20Mn钢材料制成，而与辙叉连接的钢轨均为“U75V普通轨”，这2种材料硬度与耐磨性不一致以在车辆运行中垂磨不一致。

另外辙叉与钢轨往往不是同寿命，钢轨使用寿命远大于辙叉使用寿命，这样就有新辙叉配旧钢轨的现象。

由于以上2种原因，在辙叉与钢轨的有缝连接处，有上、下错口较严重的病害。

如果这种错口现象不及时处理，很容易出现轨端掉块现象。

上下错口检查方法：用直尺或300mm钢板尺放在辙叉轨顶上往连接轨上推目测间隙。

如果接头上下错口超过0.5mm，就必须对辙叉跟端或趾端轨端轨顶进行倒角处理，处理方法用角磨机安装百叶片对轨端顶磨一个（2～3mm）×45°的倒角，以缓和车轮通过接头的冲击力，避免掉块产生，减少车轮的冲击，及时更换侧磨严重的曲尖轨和导曲上股钢轨。

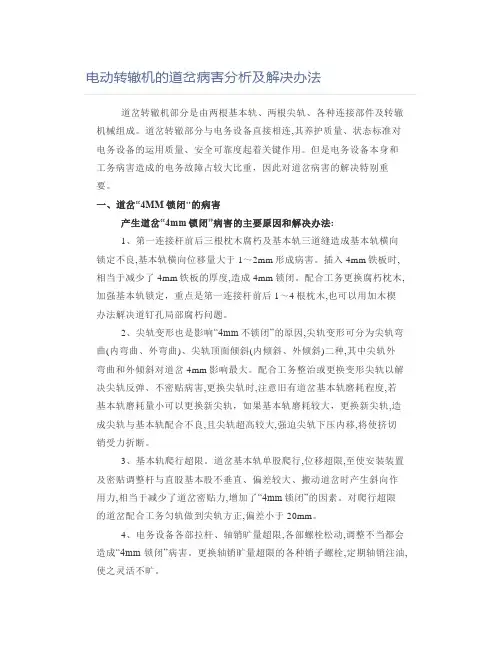

电动转辙机的道岔病害分析及解决办法道岔转辙机部分是由两根基本轨、两根尖轨、各种连接部件及转辙机械组成。

道岔转辙部分与电务设备直接相连,其养护质量、状态标准对电务设备的运用质量、安全可靠度起着关键作用。

但是电务设备本身和工务病害造成的电务故障占较大比重，因此对道岔病害的解决特别重要。

一、道岔“4MM锁闭"的病害产生道岔“4mm锁闭”病害的主要原因和解决办法:1、第一连接杆前后三根枕木腐朽及基本轨三道缝造成基本轨横向锁定不良,基本轨横向位移量大于1～2mm形成病害。

插入4mm铁板时,相当于减少了4mm铁板的厚度,造成4mm锁闭。

配合工务更换腐朽枕木,加强基本轨锁定，重点是第一连接杆前后1～4根枕木,也可以用加木楔办法解决道钉孔局部腐朽问题。

2、尖轨变形也是影响“4mm不锁闭”的原因,尖轨变形可分为尖轨弯曲(内弯曲、外弯曲)、尖轨顶面倾斜(内倾斜、外倾斜)二种,其中尖轨外弯曲和外倾斜对道岔4mm影响最大。

配合工务整治或更换变形尖轨以解决尖轨反弹、不密贴病害,更换尖轨时,注意旧有道岔基本轨磨耗程度,若基本轨磨耗量小可以更换新尖轨，如果基本轨磨耗较大，更换新尖轨,造成尖轨与基本轨配合不良,且尖轨超高较大,强迫尖轨下压内移,将使挤切销受力折断。

3、基本轨爬行超限。

道岔基本轨单股爬行,位移超限,至使安装装置及密贴调整杆与直股基本股不垂直、偏差较大、搬动道岔时产生斜向作用力,相当于减少了道岔密贴力,增加了“4mm锁闭”的因素。

对爬行超限的道岔配合工务匀轨做到尖轨方正,偏差小于20mm。

4、电务设备各部拉杆、轴销旷量超限,各部螺栓松动,调整不当都会造成“4mm锁闭”病害。

更换轴销旷量超限的各种销子螺栓,定期轴销注油,使之灵活不旷。

5、由于尖轨反弹或调整力过大，使电动转辙机齿条块的削尖齿与动作齿轮的锁闭圆弧磨耗大,造成“4mm锁闭”的病害。

解决尖轨不反弹,调整道岔密贴力,必要时更换转辙机,保证“4mm不锁闭”。

道岔常见病害产生原因及整治措施道岔是引导机车车辆由一条线路转往另一条线路的过渡设备。

道岔构造复杂，养护比较困难，是线路设备中的薄弱环节。

它是由路基、道床、岔枕，转辙部分，辙岔及护轨部分和连接部分及联结零件所组成，它是一个整体，共同发挥各自的功用，其任何组成部件的变形或损坏，都将影响道岔的整体功能。

在列车快速运行的巨大荷载冲击下，道岔的几何尺寸不断变化，道床不断产生变形，道岔钢轨、尖轨、基本轨、辙叉表面磨损严重，岔枕与垫板连接T型螺栓折断及龙套破损滑扣，弹条折断，III型弹条弹性减退失去扣压能力等。

为更好的减少道岔病害产生，解决道岔病害易反复难题，减少道岔维修用工，改善列车通过道岔区段平顺性和舒适度。

现对道岔常见病害产生原因及整治措施进行分析总结。

一、道岔常见病害产生的原因1、尖轨与基本轨不密贴产生原因?。

①基本轨框架尺寸，尖轨动程不符合规定；②尖轨顶铁过长；③基本轨弯折点位置不恰当或弯折量不当，基本轨或尖轨有硬弯；④尖轨断面宽50mm处内侧刨切长度不够；⑤道岔爬行，四股钢轨错位，各设计对应点不对应。

2、转辙部分轨距扩大产生原因①基本轨外侧轨距块与基本轨轨底边缘有缝隙，经过列车长时间的碾压，造成框架尺寸扩大；②滑床台底大胶垫、基本轨小胶垫因压溃失效，经过列车长时间的碾压，造成框架尺寸扩大；③螺栓直径与垫板孔直径配合公差及螺栓、垫板锈蚀造成的螺栓直径变细，垫板圆孔扩大，加之制造误差导致轨距扩大；④尖轨、基本轨侧磨严重；⑤轨距块安装号码不正确。

3、尖轨、可动心轨爬行窜动产生原因①尖轨处于半自由伸缩状态，容易产生爬行；②制造、运输、存放装卸等环节易造成尖轨侧弯，上道后与基本轨不密贴，列车通过时易造成晃车；③长心轨仅依靠6根岔枕上的扣件阻力和3块间隔铁间螺栓摩阻力来阻止心轨窜动，因阻力不足易造成心轨爬行。

4、钢轨接头病害产生原因①接头焊缝不平顺，因焊接工艺造成上下、左右错牙；②普通接头上下、左右错牙。

造成钢轨接头上下错牙的主要原因：一是更换新钢轨，新旧钢轨存在高差；二是接头夹板一端有磨耗，使两钢轨轨端产生“台阶”；造成钢轨接头左右错牙的主要原因，一是接头螺栓松动，二是钢轨存在硬弯。

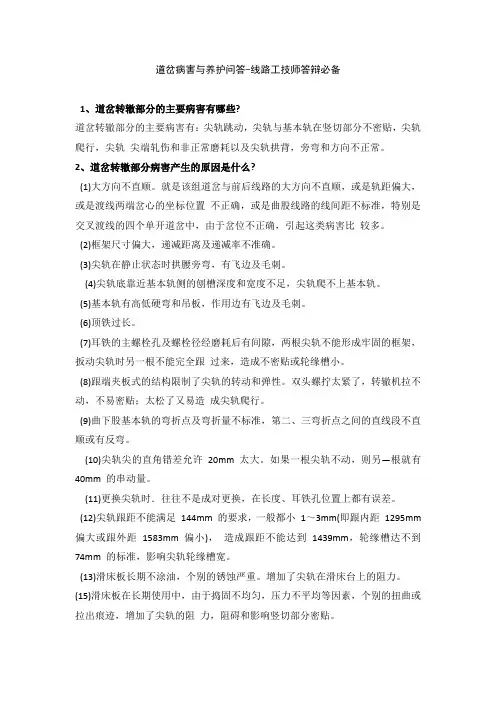

道岔病害与养护问答-线路工技师答辩必备1、道岔转辙部分的主要病害有哪些?道岔转辙部分的主要病害有：尖轨跳动，尖轨与基本轨在竖切部分不密贴，尖轨爬行，尖轨尖端轧伤和非正常磨耗以及尖轨拱背，旁弯和方向不正常。

2、道岔转辙部分病害产生的原因是什么?(1)大方向不直顺。

就是该组道岔与前后线路的大方向不直顺，或是轨距偏大，或是渡线两端岔心的坐标位置不正确，或是曲股线路的线间距不标准，特别是交叉渡线的四个单开道岔中，由于岔位不正确，引起这类病害比较多。

(2)框架尺寸偏大，递减距离及递减率不准确。

(3)尖轨在静止状态时拱腰旁弯，有飞边及毛刺。

(4)尖轨底靠近基本轨侧的刨槽深度和宽度不足，尖轨爬不上基本轨。

(5)基本轨有高低硬弯和吊板，作用边有飞边及毛刺。

(6)顶铁过长。

(7)耳铁的主螺栓孔及螺栓径经磨耗后有间隙，两根尖轨不能形成牢固的框架，扳动尖轨时另一根不能完全跟过来，造成不密贴或轮缘槽小。

(8)跟端夹板式的结构限制了尖轨的转动和弹性。

双头螺拧太紧了，转辙机拉不动，不易密贴；太松了又易造成尖轨爬行。

(9)曲下股基本轨的弯折点及弯折量不标准，第二、三弯折点之间的直线段不直顺或有反弯。

(10)尖轨尖的直角错差允许20mm 太大。

如果一根尖轨不动，则另—根就有40mm 的串动量。

(11)更换尖轨时．往往不是成对更换，在长度、耳铁孔位置上都有误差。

(12)尖轨跟距不能满足144mm 的要求，一般都小1～3mm(即跟内距1295mm 偏大或跟外距1583mm 偏小)，造成跟距不能达到1439mm，轮缘槽达不到74mm 的标准，影响尖轨轮缘槽宽。

(13)滑床板长期不涂油，个别的锈蚀严重。

增加了尖轨在滑床台上的阻力。

(15)滑床板在长期使用中，由于捣固不均匀，压力不平均等因素，个别的扭曲或拉出痕迹，增加了尖轨的阻力，阻碍和影响竖切部分密贴。

(16)由于冻害、捣固、岔枕扭曲，长期的碾轧，滑床板或基本轨产生水久性的变形，或有垂直磨耗，或使基本轨不落槽或与滑床台间间隙过大。

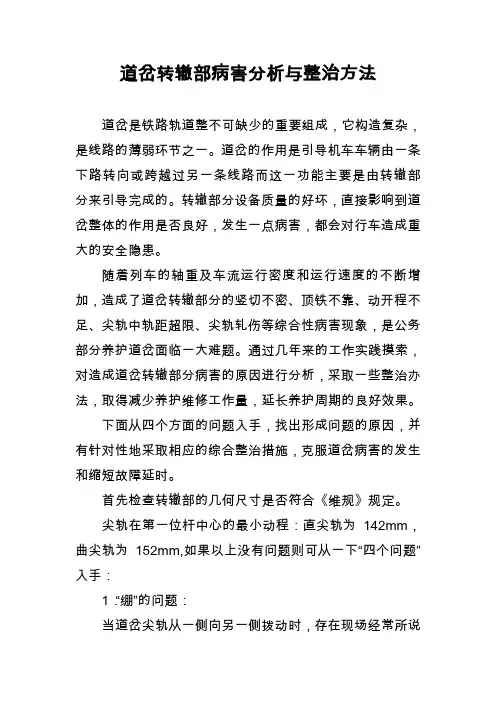

道岔转辙部病害分析与整治方法道岔是铁路轨道整不可缺少的重要组成，它构造复杂，是线路的薄弱环节之一。

道岔的作用是引导机车车辆由一条下路转向或跨越过另一条线路而这一功能主要是由转辙部分来引导完成的。

转辙部分设备质量的好坏，直接影响到道岔整体的作用是否良好，发生一点病害，都会对行车造成重大的安全隐患。

随着列车的轴重及车流运行密度和运行速度的不断增加，造成了道岔转辙部分的竖切不密、顶铁不靠、动开程不足、尖轨中轨距超限、尖轨轧伤等综合性病害现象，是公务部分养护道岔面临一大难题。

通过几年来的工作实践摸索，对造成道岔转辙部分病害的原因进行分析，采取一些整治办法，取得减少养护维修工作量，延长养护周期的良好效果。

下面从四个方面的问题入手，找出形成问题的原因，并有针对性地采取相应的综合整治措施，克服道岔病害的发生和缩短故障延时。

首先检查转辙部的几何尺寸是否符合《维规》规定。

尖轨在第一位杆中心的最小动程：直尖轨为142mm，曲尖轨为152mm,如果以上没有问题则可从一下“四个问题”入手：1．“绷”的问题：当道岔尖轨从一侧向另一侧拨动时，存在现场经常所说的“反弹现象”，也有人成为“抗劲”。

而造成反弹现象也主要有两种情况：第一种是指尖轨尖端先于第一根拉杆连接杆与基本轨密贴，而这种密贴在现场通常叫做“假密贴”。

另一种是指第二第三连接杆处先于基本轨密贴。

(1)产生反弹的原因有以下几种情况：①尖轨有硬弯或被挤过。

②连接两根尖轨的三根连接杆长度不符合标准，则在尖轨框架间将产生内部作用力。

③道岔岔头不方（转辙部），直基本轨不直，曲基本轨不标准。

④尖轨跟端过死（有两种情况：一种是双头螺栓过紧，另外一种是跟端轨缝过死）;台螺栓损坏或不标准；间隔铁孔眼大，造成台螺栓不起作用。

⑤尖轨中后部滑床板过硬，造成尖轨在波动时，尖轨后部带不过来。

（1）现场整治尖轨反弹的措施有一下几点；①弯直尖轨或更换一根尖轨。

把尖轨从线上拆卸下后，可用弯轨器弯直。

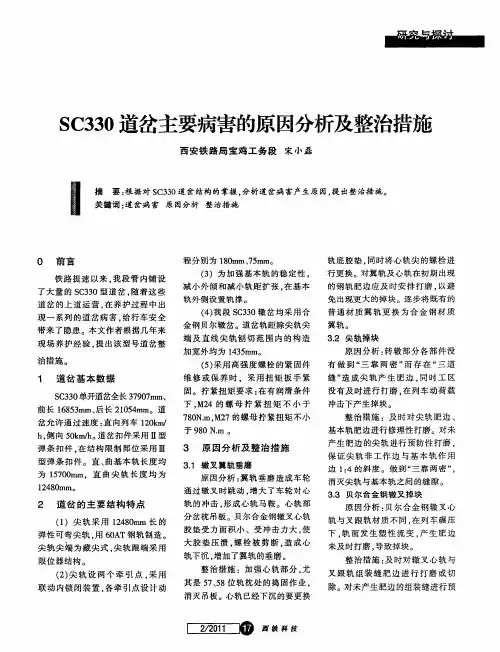

SC330型道岔的主要病害、原因分析及整治措施SC330道岔上道使用后，在养护过程中出现一系列道岔病害问题，给行车安全带来了隐患，增加了日常养护难度和成本。

为切实做好SC330混凝土岔枕道岔的养护维修，现将该型号道岔的一些常见病害、成因及防治措施探讨如下。

1、SC330型道岔的主要病害通过对该型号道岔的主要病害进行现场调查、分析，发现在运营和养护中出现了一系列病害，主要表现在以下几个方面：⑴尖轨尖端处至接头间作用面侧磨；⑵尖轨掉块；⑶尖轨不密贴；⑷尖轨顶铁不密贴或离缝大于2ｍｍ；⑸限位器顶死；⑹贝氏体合金钢辙叉掉块；⑺辙叉翼轨垂磨；⑻直向护轨磨耗；⑼混凝土岔枕套管失效及混凝土枕螺栓折断。

2、原因分析及防治措施2.1尖轨尖端处到接头间作用面侧磨。

⑴原因分析:此病害发生在侧向通过列车较多的道岔，是构造性病害，可以减缓、不能消除。

⑵防治措施:保持直基本轨一侧正水平，该段范围与前后按0.5‰的递减率顺接。

2.2尖轨掉块⑴原因分析：转辙部分各部件没有做到“三靠两密”而存在“三道缝”造成尖轨产生肥边，同时养护班组没有及时进行打磨，在列车动荷载冲击下产生掉块。

⑵防治措施：①及时对尖轨肥边、基本轨肥边进行修理性打磨。

②对未产生肥边的尖轨进行预防性打磨，保证尖轨非工作边、基本轨作用边1：4的斜度。

③做到“三靠两密”，消灭尖轨与基本轨之间的缝隙。

2.3尖轨不密贴⑴原因分析：①基本轨方向不良。

②轨距不良、顶铁过长。

③曲基本轨弯折量不对。

④转辙部分各部件没有做“三靠两密”存在“三道缝”。

⑤竖切部分和基本轨作用边有肥边。

⑥尖轨侧弯变形⑦限位器顶死增加的横向弯矩引起轨向偏差。

⑵防治措施：①拨正基本轨方向，矫直弯曲基本轨，改正轨距，弯好曲股基本轨的曲折点，并及时消除基本轨与尖轨的肥边。

②校正顶铁长度，不能为消灭顶铁不密而盲目地加调整片。

2.4尖轨顶铁不密贴或离缝大于2ｍｍ⑴原因分析：尖轨或基本轨有硬弯、尖轨中部轨距偏小、偏大或顶铁本身缺陷，均会造成顶铁不密贴或离缝。

普通单开道岔常见病害的整治摘要：当今铁路事业飞速发展，保障铁路安全运行成为关键，而铁路运行的关键设备道岔安全成为重点。

鉴于普通单开道岔的结构特点和技术特点，如何做好科学养护并依据其设备状态及病害发生发展的变化规律，及时有效地预防和整治设备病害，成为重中之重。

关键词道岔病害病害整治现根据在单开道岔养护维修过程中积累的经验，针对出现的一些设备病害进行分析、总结，将这些病害及整治措施归纳如下；一丶转辙部分病害的整治：1、尖轨尖端与基本轨在静止状态不密贴病害的整治：（1）、改正尖轨或基本轨，拔正方向，改好轨距。

（2）、对刨切不足的尖轨再进行刨切。

（3）、调整转辙机或扳道器与尖轨拉杆位置使其在同一水平直线上。

（4）、拔正基本轨方向，矫正弯折点位置和矢度。

（5）、打磨基本轨和尖轨非工作边的肥边。

2、尖轨跳动病害的整治：（1）、针对零配件产生的病害，在保证道岔几何尺寸和框架尺寸的同时，使道岔加强应力。

加强尖轨各部零件的标准，用科学发展观的思想实现科学养路，面对每一组有病害的道岔所有的零件必须按规定进行焊补，配置齐全。

（2）、在检查的重点上尖轨跟端应保持正常的轨缝，和轨面的平顺性。

尤其对马鞍型接头，在维修时应及时打磨和焊补。

（3）、有重点的加强措施，为防止尖轨跳动所采取的防跳动补强的措施。

（4）、严格按照修规标准进行道岔的养护维修工作，加强作业人员的专业能力和规范标准。

（5）、大力推行尖轨的预防性打磨和修理性打磨技术，道岔打磨可以消除道岔尖轨复合型病害，可以大幅改善轮轨关系，3、道岔尖轨剥落掉块的整治措施：（1）、尖轨非作用边出现肥边时及时打磨，基本轨出现肥边时也应打磨，确保尖轨与基本轨之间的密贴。

（2）、整治尖轨拱腰和不密贴，更换磨耗滑床板。

（3）、基本轨垂直磨耗超限时应同时更换基本轨，在更换新尖轨时，应注意使尖轨与基本轨顶面相对高差满足设计要求。

二、连接部分常见病害整治：1、空吊板病害的整治：空吊板的产生，捣固不良是一个主要原因，但下面这些工作不注意也会出现空吊板：（1）、起道时划撬过短，未对剩余枕木进行捣固。

道岔病害分析及整治方案】道岔是铁路轨道的一个重要组成部分，其状态的好坏直接影响到铁路运输的安全与效率。

然而，由于长时间的使用和环境的影响，道岔常常会出现各种病害，如不及时进行整治，有可能对铁路运输带来重大安全隐患。

以下将对道岔常见的病害进行分析，并探讨相应的整治方案。

一、道岔病害分析1.轨距超限轨距超限是道岔中常见的病害之一。

由于道岔的特殊结构，以及列车通过时对道岔的冲击，常常会导致轨距扩大，严重时会影响列车的安全通过。

轨距超限的原因主要包括道岔铺设时的误差、道岔使用过程中的磨损以及养护不到位等。

2.水平偏差水平偏差是指道岔轨道在横向上不平整，导致列车通过时产生摇晃，严重时会影响行车安全。

水平偏差的主要原因是道岔铺设时的误差、道岔受到横向力的冲击以及养护不当等。

3.高低偏差高低偏差是指道岔轨道在纵向上有高差，导致列车通过时产生冲击和噪音，严重时也会影响行车安全。

高低偏差的原因主要包括道岔铺设时的误差、道岔受到纵向力的冲击以及养护不当等。

4.零部件磨损由于列车通过道岔时会对零部件产生磨损，因此长时间使用后，零部件会出现严重的磨损和损坏，如轨枕磨损、扣件松动等。

这些病害不仅会影响轨道的性能，还会增加养护难度。

二、整治方案针对以上道岔病害，提出以下整治方案：1.调整轨距针对轨距超限的病害，可以通过调整轨距来改善。

具体措施包括调整轨枕间距、更换不合适轨型以及加固轨道连接处等。

在调整轨距的过程中，需要注意保证轨道几何尺寸的准确性，避免造成其他问题的出现。

2.调整水平针对水平偏差的病害，可以通过调整水平来改善。

具体措施包括调整高低垫片、矫正轨向以及更换磨损的扣件等。

在调整水平的过程中，需要注意保证轨道几何尺寸的准确性，避免造成其他问题的出现。

3.调整高低针对高低偏差的病害，可以通过调整高低来改善。

具体措施包括调整高低垫片、矫正轨向以及加固轨道连接处等。

在调整高低的过程中，需要注意保证轨道几何尺寸的准确性，避免造成其他问题的出现。

道岔设备病害专项整治方案一、背景铁路道岔是铁路线路上的重要部件，它连接了不同的轨道，用来实现列车的转向和调度。

道岔设备的安全可靠性对铁路运输的顺畅和安全起着至关重要的作用。

但道岔设备也容易出现病害，包括接触线、整体结构、电气系统等各方面的故障。

为了确保道岔的安全运行，需要对道岔设备的病害进行专项整治。

二、目标1. 保障道岔设备的安全可靠性，确保列车的正常运行；2. 提高道岔设备的维护水平，减少设备故障率；3. 降低维护成本，提高维护效率。

三、整治内容1. 病害排查（1）接触线病害：包括绝缘子破损、接触线老化、腐蚀等情况；（2）整体结构病害：包括道岔轨道磨损、开裂、松动等情况；（3）电气系统病害：包括信号系统故障、继电器失效等情况。

2. 整治措施（1）接触线病害：对绝缘子破损进行更换，对接触线老化、腐蚀进行修复或更换；（2）整体结构病害：对道岔轨道进行磨损修复、裂缝处理，对松动部位进行加固；（3）电气系统病害：对信号系统进行故障排查，及时更换失效的继电器。

3. 设备维护（1）定期检查：对道岔设备进行定期检查，发现病害及时处理；（2）保养维护：定期对道岔设备进行保养维护，包括润滑、紧固等工作；（3）维护记录：建立道岔设备的维护记录，记录设备的使用情况、维护情况及维护人员。

4. 人员培训（1）提高维护人员的技术水平，确保他们能够熟练掌握维护技能；（2）加强安全培训，确保维护人员能够安全操作，并了解应急处置措施；（3）加强团队协作，确保维护人员能够协同作业，提高维护效率。

五、预期效果1. 道岔设备的安全可靠性得到提高，列车的正常运行得到保障；2. 道岔设备的故障率降低，减少了维护成本；3. 维护效率提高，对道岔设备的维护工作更加有序、规范。

六、风险控制1. 加强病害排查工作，做好道岔设备的定期检查和维护工作；2. 做好维护人员的培训工作，确保他们具备安全作业的能力；3. 加强设备保养，延长道岔设备的使用寿命。

道岔转辙部分的病害与整治道岔是线路轨道中的薄弱环节，它的质量好坏直接影响到列车运行和行车安全。

尤其是道岔的转辙部分，其结构复杂，轨距变化率大，平面扭曲，另配件较多，扳动频繁。

所以易出现道岔故障影响行车，严重时会造成行车事故。

所以做好道岔的养护工作，是工务维修工作重点之一。

下面就道岔转辙部分常见的病害和整治的方法做一下简要介绍.一、尖轨尖端与基本轨不密贴修规规定:尖轨尖端与基本轨在静止状态下应密贴，间隙不大于1mm。

尖轨非工作边与基本轨的工作边为两个平面互相靠贴，由于各种原因两个平面不能保持完全平直，在某些部位上会程度不同的存在一定的缝隙。

1。

尖轨横向弯曲(电务常说尖轨腰硬）向外侧弯曲尖轨横向弯曲会造成扳动力过大,严重时会造成道岔不能锁闭，影响道岔的使用。

造成的原因：一是出厂时尖轨本身就存在硬弯，出厂时未进行检验和试铺；二是装卸问题，有时在卸车时从车上直接拔下，摔弯或砸弯；三是尖轨存放不当，在存放时将尖轨倒放,待时间长久形成横弯.解决的方法：先将尖轨换下，用直轨器对尖轨进行校直。

2.尖轨翘头尖轨翘头一般表现为尖前连续几块滑床板吊板,尖轨尖端不密贴，严重时道岔改不过去,道岔不能锁闭，影响行车。

造成的原因:一是不排除出厂时尖轨就不平.二是道岔基本轨不平①道岔转辙部分不平顺，尖轨尖端和尖前接头低;②尖轨根部（活接头和小接头）过低。

三是维修跟不上；四是尖轨尖端起道后捣固不实。

防治的方法：①加强对转辙部分的检查,不要只检查轨距水平，要注重对尖轨部分的高低检查.②对转辙部分加强起道捣固工作，尖轨尖端和尖轨根端要增加捣固的镐数，特别是尖轨尖端，因电务设备的影响不宜作业，反而更应该加强。

3。

转辙部分框架尺寸与设计不符（过小）转辙部分的框架尺寸是指尖轨中部两基本轨间的垂直距离，这个距离一般为钢轨的顶面宽度加轨距。

这个距离如过小会造成尖轨搬动时尖轨中部先靠贴,造成尖轨密贴力过大,严重时不密贴，特别是混凝土枕道岔。

主要原因：一是道岔出现爬行；二是混凝土枕的位置不正确；三是轨枕偏斜。
