道岔整治

提速道岔整治九大问题与办法1、定、反位锁闭量不平均：定、反位锁闭量不平均时，可能引起道岔不解锁。

调整定、反位锁闭量不平均时，要先确定定、反位锁闭量相差多少，需要调整接头铁几圈，然后看斥离轨锁钩是否有虚钩或吃力，斥离轨开程是否偏差，然后确定接头铁调整几圈后，尖轨侧是否增加或减少开程片。

2、锁钩在锁闭铁内卡阻：锁钩在锁闭铁内卡阻是道岔不解锁的主要原因之一。

道岔在解锁过程中的后期，锁闭杆凸台运动至锁钩下部凸台边缘时，锁钩开始旋转下落，道岔解锁，这时，如果锁钩在锁闭铁内卡阻，锁钩将不能旋转下落，造成道岔不能解锁。

整治办法：A.尖轨：尖轨处的锁钩在锁闭铁内有2处卡阻点：锁闭铁和密贴调整片压板；在道岔锁闭状态下，只要将锁闭铁和密贴调整片压板调整适当，再紧固螺丝（道岔在锁闭状态时），使锁钩在道岔锁闭状态，脚蹬锁钩有适当旷动为良好。

B.芯轨：芯轨处的锁钩在锁闭铁内有4处卡阻点：定、反位锁闭铁及其密贴调整片压板；调整方法同尖轨。

3、转辙机动作杆与接头铁、锁闭杆不成一条线：三者不成一条线，转辙机的转换力不能全部传递到尖轨或芯轨上，而被消耗掉一部分。

整治办法：首先松开转辙机近端锁闭铁，调整锁闭铁位置，使之成一条直线，有时也需要松开远端锁闭铁，配合调整，有时还需要将转辙机固定螺丝松开配合调整；调整完毕后，需在道岔锁闭状态下将螺丝紧固。

调整完毕后，需检查道岔锁闭状态，锁闭杆在锁闭铁内水平方向左右动作是否灵活，无反弹；转换过程中，锁闭杆不磨锁闭铁，若锁闭铁调至极限，需联系工务方枕木。

4、转辙机内检测杆上下开口或调整缺口时，紧固螺丝后，缺口发生变化，表示杆上下弓腰：《维规》要求转辙机两检测杆上下无张嘴，左右无偏移；造成两检测杆上下张嘴的原因有多种，向尖轨内翻或外翻、无扣轴套与有扣轴套不成直线、外表示杆扭曲、道岔掉板、活接头不垂直、B尖端铁与表示杆不平行等，凡是能造成横向的表示杆与竖向的活接头不垂直，检测杆与活接头不成纵向水平直角，都能造成上述故障。

附件2-12道岔、线路综合整治施工方案2020年线路、道岔综合整治施工组织方案及安全措施根据我段管内线路设备质量状态情况，为加快整治力度，我段将对管内XX、XX、XX、XX枢纽及联络线及各站道岔、到发线、段管线按照轻重缓急的原则，有计划地进行清挖线路翻浆、螺栓凿锚、成段更换失效扣配件、单根抽换失效枕木、线路道岔综合抬道及使用小型液压、震动捣固机捣固、线路、道岔人工打磨、砼枕道岔①30螺栓凿锚等项目的综合整治施工。

为理顺好施工中的各种关系，协调好各部门施工配合事宜，确保设备综合整治施工安全、正点、高效，特编制此方案。

第一部分施工组织方案一、工程概况1、工程名称：线路、道岔综合整治。

2、工程地点：我段管内XX线、XX线、XX线、XX线、XX客外线、xx 客A线及xx枢纽联络线及管内各站场。

3、施工时间：2020年1月1日-2020年12月31日二、施工条件120-180分钟。

封锁前后不限速。

三、施工组织1、施工领导小组：组长：XXX、XXX组员：各科室、线路车间、综合维修车间、综合机修车间负责人2、技术组：组长：XXX组员：线路技术科相关人员职责：相关设计、技术交底、施工方案的提报、材料计划的申请。

3、安全培训组：组长：XXX组员：安全科及职教科相关人员职责：安全科负责不定期对施工安全进行检查及施工安全协议的签订；职教科负责对所有施工人员（含民工）的上岗培训和安全考试。

4、后勤供应组：组长：XX组员：材料科及综合机修车间相关人员职责：全面负责各种材料采购、装卸、机械安装、调试以及作业人员的劳保用品供应，工地转移运输等工作。

5、施工负责人：（暂定为各线路车间业务干部，当车间人员不足时可由段安排相应级别的综合维修车间干部或胜任人员担任）施工带班人：由当地线路车间指定一名工（班）长担任。

驻站、防护员由车间根据施工情况按要求安排到位6、施工劳力：（1）各线路车间、综合维修车间、综合机修车间人员⑵与长沙工务段签订协议符合资质的施工队四、主要施工内容1、砼枕螺栓凿锚；2、不破底清挖线路翻浆；3、成段更换失效扣件；4、单根抽换失效枕木；5、线路道岔综合抬道及使用小型液压、震动捣固机捣固；6、线路、道岔人工打磨；7、砼枕道岔①30螺栓凿锚。

道岔常见病害产生原因及整治措施道岔是引导机车车辆由一条线路转往另一条线路的过渡设备。

道岔构造复杂，养护比较困难，是线路设备中的薄弱环节。

它是由路基、道床、岔枕，转辙部分，辙岔及护轨部分和连接部分及联结零件所组成，它是一个整体，共同发挥各自的功用，其任何组成部件的变形或损坏，都将影响道岔的整体功能。

在列车快速运行的巨大荷载冲击下，道岔的几何尺寸不断变化，道床不断产生变形，道岔钢轨、尖轨、基本轨、辙叉表面磨损严重，岔枕与垫板连接T型螺栓折断及龙套破损滑扣，弹条折断，III型弹条弹性减退失去扣压能力等。

为更好的减少道岔病害产生，解决道岔病害易反复难题，减少道岔维修用工，改善列车通过道岔区段平顺性和舒适度。

现对道岔常见病害产生原因及整治措施进行分析总结。

一、道岔常见病害产生的原因1、尖轨与基本轨不密贴产生原因?。

①基本轨框架尺寸，尖轨动程不符合规定；②尖轨顶铁过长；③基本轨弯折点位置不恰当或弯折量不当，基本轨或尖轨有硬弯；④尖轨断面宽50mm处内侧刨切长度不够；⑤道岔爬行，四股钢轨错位，各设计对应点不对应。

2、转辙部分轨距扩大产生原因①基本轨外侧轨距块与基本轨轨底边缘有缝隙，经过列车长时间的碾压，造成框架尺寸扩大；②滑床台底大胶垫、基本轨小胶垫因压溃失效，经过列车长时间的碾压，造成框架尺寸扩大；③螺栓直径与垫板孔直径配合公差及螺栓、垫板锈蚀造成的螺栓直径变细，垫板圆孔扩大，加之制造误差导致轨距扩大；④尖轨、基本轨侧磨严重；⑤轨距块安装号码不正确。

3、尖轨、可动心轨爬行窜动产生原因①尖轨处于半自由伸缩状态，容易产生爬行；②制造、运输、存放装卸等环节易造成尖轨侧弯，上道后与基本轨不密贴，列车通过时易造成晃车；③长心轨仅依靠6根岔枕上的扣件阻力和3块间隔铁间螺栓摩阻力来阻止心轨窜动，因阻力不足易造成心轨爬行。

4、钢轨接头病害产生原因①接头焊缝不平顺，因焊接工艺造成上下、左右错牙；②普通接头上下、左右错牙。

造成钢轨接头上下错牙的主要原因：一是更换新钢轨，新旧钢轨存在高差；二是接头夹板一端有磨耗，使两钢轨轨端产生“台阶”；造成钢轨接头左右错牙的主要原因，一是接头螺栓松动，二是钢轨存在硬弯。

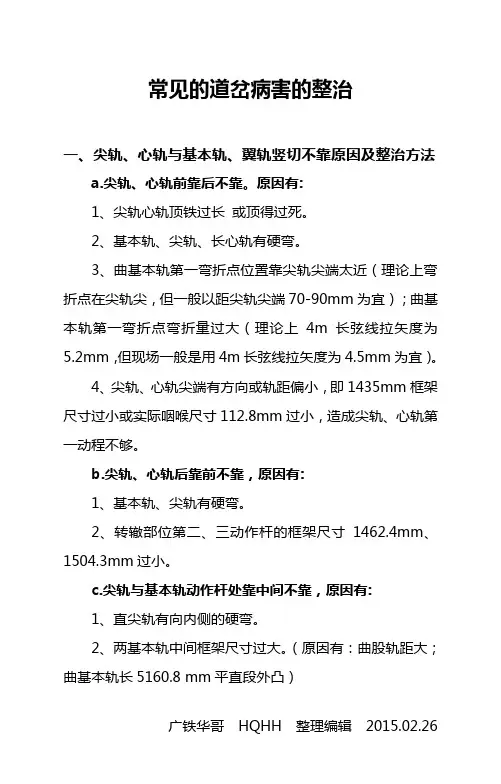

常见的道岔病害的整治一、尖轨、心轨与基本轨、翼轨竖切不靠原因及整治方法a.尖轨、心轨前靠后不靠。

原因有:1、尖轨心轨顶铁过长或顶得过死。

2、基本轨、尖轨、长心轨有硬弯。

3、曲基本轨第一弯折点位置靠尖轨尖端太近（理论上弯折点在尖轨尖，但一般以距尖轨尖端70-90mm为宜）；曲基本轨第一弯折点弯折量过大（理论上4m长弦线拉矢度为5.2mm，但现场一般是用4m长弦线拉矢度为4.5mm为宜）。

4、尖轨、心轨尖端有方向或轨距偏小，即1435mm框架尺寸过小或实际咽喉尺寸112.8mm过小，造成尖轨、心轨第一动程不够。

b.尖轨、心轨后靠前不靠，原因有:1、基本轨、尖轨有硬弯。

2、转辙部位第二、三动作杆的框架尺寸1462.4mm、1504.3mm过小。

c.尖轨与基本轨动作杆处靠中间不靠，原因有:1、直尖轨有向内侧的硬弯。

2、两基本轨中间框架尺寸过大。

（原因有：曲股轨距大；曲基本轨长5160.8 mm平直段外凸）3、第一动作杆与第二动作杆之间有小方向。

4、基本轨在动作杆处框架尺寸（1437.5mm、1462.4mm、1504.3mm）过小。

d.心轨与翼轨两头都不靠，原因有:]1、电务密贴调整不良，原则上，只要心轨用撬棍撬密贴后不反弹，电务就能调密贴。

整治方法：1、改正道岔的方向，减少方向对密贴的影响。

建议改道时，将顶铁部分拆除（与尖轨、心轨离缝2-3mm）,减少顶铁对密贴的影响。

2、尖轨尖端可动心轨以及一动、二动、三动不密贴改框架尺寸、轨距后由电务部门调整密贴。

3、整修过长或过短的顶铁，规范顶铁垫插片作业。

尖轨、心轨部分的顶铁离缝，有时是一种表面现象，不能看到离缝就用插片去垫。

正常情况下所有顶铁的插片不应该超过2-3mm，如果发现顶铁插片已经用了很多但还是离缝的话应该全面检查前后各部分框架是否有偏差，辙叉部分是否有方向，要从结构上来整治顶铁离缝。

原则上应由电务先调整密贴，再根据实际情况垫顶铁插片。

4、校正基本轨弯折点的位置与弯折量，使之符合设计要求。

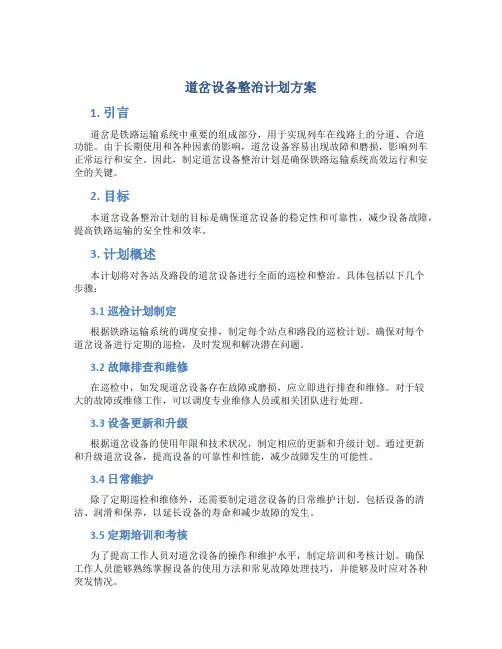

道岔设备整治计划方案1. 引言道岔是铁路运输系统中重要的组成部分，用于实现列车在线路上的分道、合道功能。

由于长期使用和各种因素的影响，道岔设备容易出现故障和磨损，影响列车正常运行和安全。

因此，制定道岔设备整治计划是确保铁路运输系统高效运行和安全的关键。

2. 目标本道岔设备整治计划的目标是确保道岔设备的稳定性和可靠性，减少设备故障，提高铁路运输的安全性和效率。

3. 计划概述本计划将对各站及路段的道岔设备进行全面的巡检和整治。

具体包括以下几个步骤：3.1 巡检计划制定根据铁路运输系统的调度安排，制定每个站点和路段的巡检计划。

确保对每个道岔设备进行定期的巡检，及时发现和解决潜在问题。

3.2 故障排查和维修在巡检中，如发现道岔设备存在故障或磨损，应立即进行排查和维修。

对于较大的故障或维修工作，可以调度专业维修人员或相关团队进行处理。

3.3 设备更新和升级根据道岔设备的使用年限和技术状况，制定相应的更新和升级计划。

通过更新和升级道岔设备，提高设备的可靠性和性能，减少故障发生的可能性。

3.4 日常维护除了定期巡检和维修外，还需要制定道岔设备的日常维护计划。

包括设备的清洁、润滑和保养，以延长设备的寿命和减少故障的发生。

3.5 定期培训和考核为了提高工作人员对道岔设备的操作和维护水平，制定培训和考核计划。

确保工作人员能够熟练掌握设备的使用方法和常见故障处理技巧，并能够及时应对各种突发情况。

4. 实施过程本计划将按照以下步骤进行实施：4.1 计划制定组织相关部门的工作人员，制定道岔设备整治计划，确定各个步骤和时间安排。

4.2 巡检和维修按照巡检计划，组织工作人员进行道岔设备的巡检工作，发现故障或磨损时及时进行维修。

4.3 设备更新和升级根据设备的使用情况和技术要求，制定设备更新和升级计划，组织相关人员进行设备的更换和升级工作。

4.4 日常维护制定日常维护计划，组织工作人员进行设备的清洁、润滑和保养工作，确保设备的正常运行。

道岔专项整治方案一、整治前的检查和准备工作在进行道岔专项整治前，需要对道岔的情况进行全面的检查和评估，包括以下几个方面：1. 道岔的使用情况：检查道岔的使用年限、使用频率、安全记录等，了解道岔的基本情况。

2. 道岔的技术状态：对道岔的轨道、轨枕、道岔机构等部件进行全面检查，了解其技术状态和存在的问题。

3. 道岔的环境情况：考察道岔所处的环境，包括气候、地质、周边设施等，了解其对道岔的影响。

4. 道岔的安全隐患：重点排查道岔可能存在的安全隐患，如裂纹、松动、变形等问题。

除了对道岔本身进行检查外，还需要做好整治工作的准备：1. 制定整治方案：根据道岔的检查情况，制定整治方案，明确整治的范围、内容、工期、人员等，并制定详细的施工计划。

2. 确定整治的技术措施：根据道岔存在的问题，确定整治的技术措施，包括修理、更换、加固等。

3. 配备必要的设备和材料：根据整治方案和技术措施，准备好必要的施工设备和材料，确保整治工作的顺利进行。

二、整治内容和技术措施道岔专项整治的内容主要包括对道岔的轨道、轨枕、道岔机构等部件进行修复、更换、加固等工作。

根据道岔的具体情况，确定以下几项技术措施：1. 轨道修整：对道岔的轨道进行修整和校直，消除弯曲、变形等问题，确保轨道的平整度和直线度。

2. 轨枕更换：根据轨枕的破损情况，对道岔的轨枕进行更换，选择符合要求的轨枕材料和型号，确保轨床的稳固性和承载能力。

3. 道岔机构检修：对道岔的机构进行检修和维护，包括检查道岔道叉、道岔机、道岔控制装置等部件，确保其动作灵活可靠。

4. 道岔道板曲线调整：根据道岔的实际使用情况，对道岔的道板曲线进行调整和改进，消除因曲线不平顺而引起的问题。

5. 道岔轨心修复：通过修复道岔的轨心，消除因轨心磨损和变形引起的故障，保证道岔的正常使用和安全性。

三、施工组织和安全措施在进行道岔专项整治时，要注重施工组织和安全措施，确保整治工作的质量和安全。

具体包括以下几点：1. 制定施工计划：根据整治方案，制定详细的施工计划，包括施工的工序、时间、人员、材料、设备等。

道岔病害分析及整治方案】道岔是铁路轨道的一个重要组成部分，其状态的好坏直接影响到铁路运输的安全与效率。

然而，由于长时间的使用和环境的影响，道岔常常会出现各种病害，如不及时进行整治，有可能对铁路运输带来重大安全隐患。

以下将对道岔常见的病害进行分析，并探讨相应的整治方案。

一、道岔病害分析1.轨距超限轨距超限是道岔中常见的病害之一。

由于道岔的特殊结构，以及列车通过时对道岔的冲击，常常会导致轨距扩大，严重时会影响列车的安全通过。

轨距超限的原因主要包括道岔铺设时的误差、道岔使用过程中的磨损以及养护不到位等。

2.水平偏差水平偏差是指道岔轨道在横向上不平整，导致列车通过时产生摇晃，严重时会影响行车安全。

水平偏差的主要原因是道岔铺设时的误差、道岔受到横向力的冲击以及养护不当等。

3.高低偏差高低偏差是指道岔轨道在纵向上有高差，导致列车通过时产生冲击和噪音，严重时也会影响行车安全。

高低偏差的原因主要包括道岔铺设时的误差、道岔受到纵向力的冲击以及养护不当等。

4.零部件磨损由于列车通过道岔时会对零部件产生磨损，因此长时间使用后，零部件会出现严重的磨损和损坏，如轨枕磨损、扣件松动等。

这些病害不仅会影响轨道的性能，还会增加养护难度。

二、整治方案针对以上道岔病害，提出以下整治方案：1.调整轨距针对轨距超限的病害，可以通过调整轨距来改善。

具体措施包括调整轨枕间距、更换不合适轨型以及加固轨道连接处等。

在调整轨距的过程中，需要注意保证轨道几何尺寸的准确性，避免造成其他问题的出现。

2.调整水平针对水平偏差的病害，可以通过调整水平来改善。

具体措施包括调整高低垫片、矫正轨向以及更换磨损的扣件等。

在调整水平的过程中，需要注意保证轨道几何尺寸的准确性，避免造成其他问题的出现。

3.调整高低针对高低偏差的病害，可以通过调整高低来改善。

具体措施包括调整高低垫片、矫正轨向以及加固轨道连接处等。

在调整高低的过程中，需要注意保证轨道几何尺寸的准确性，避免造成其他问题的出现。

3 道岔及无缝道岔常见病害原因分析与整治措施道岔是组成铁路轨道的一种重要设备，它较一般线路设备构造复杂，弱点较多，因而容易产生病害。

产生病害的原因错综复杂，有些是互为因果的。

为了保持道岔的轨距、间隔、方向、水平、高低及各部尺寸的良好状态，必须掌握其规律，分析造成病害的原因，有针对性地采取有效预防和整治措施，提高养护维修的质量，从而保证列车通过时的平稳、安全及旅客的舒造性。

3.1产生道岔病害的主要原因产生道岔病害的因素很多，综合起来大致有如下几个方面。

道岔结构上的缺陷，铺设位置和各部尺寸不符合规定；道岔在列车车辆的动力冲击作用下发生的尺寸和结构变形；养护维修不当与自然灾害等等。

道岔本身结构上的缺陷，又可以分为不可避免或暂时难以避免的弱点和可以通过改造消除的缺陷两种。

随着各种新研发道岔的问世，很多结构上的缺陷已经逐步得到克服和解决。

3.1.1道岔结构缺陷道岔本身结构特点所带来的主要缺陷，一般有以下各点。

1、“75”型及“75”型以前的各型道岔普遍使用直线型尖轨。

这种尖轨转辙角较大，车轮从基本轨过渡到尖轨时，列车急骤地改变运行方向，车辆冲击尖轨，从而对轨道产生较大的纵向和横向冲击力。

2、尖轨经刨切后断面削弱，且只有连接杆和跟端结构（活接头）将其连接组成框架，在其全长范围内没有扣件将其固定在岔枕上，加上尖轨高于基本轨，当车轮通过时，尖轨容易发生跳动、横移和爬行，增大了尖轨尖端被轧伤的可能性。

3、导曲线半径小，且无超高，因此轨距、水平、方向难以保持。

4、从尖轨尖端起到导曲线终点止，轨距、方向和高度变化迅速，轨距、水平递减率较大，列车通过时对道岔的横向和纵向冲击力大于普通线路。

5、固定辙叉存在轨线中断的“有害空间”，车轮在辙叉翼轨与心轨间过渡时，由于高低和横向不平顺，对辙叉的翼轨和心轨的冲击明显大于普通钢轨接头，使翼轨与心轨容易被轧颓或轧伤。

6、连接曲线与导曲线合成一对反向曲线。

方向不易保持。

导曲线无缓和曲线，始终点处发生横向冲击。
