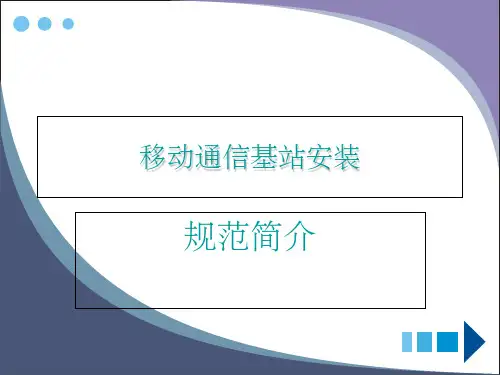

中国移动通信基站天馈、设备安装规范
- 格式:ppt
- 大小:6.31 MB
- 文档页数:28
移动基站安装规范1规范要求:1.1天馈线安装部分:1.1.1天线安装应符合设计要求。
如按设计要求无法安装的、必须现场变更的应填写工程变更单。
1.1.2天线的组装应符合厂家说明书要求,特别注意将润滑剂涂在紧固螺杆上,以便于将来调整天线。
天线加固确保牢固可靠,注意正确使用双螺帽加固。
1.1.3天线安装位置及高度要确保在避雷针或抱杆的45度角保护范围之内。
1.1.4天线方位角偏差小于5度,扇区次序正确。
俯仰角偏差小于1度。
并在随工检查记录上注明角度。
1.1.5对于3G与GSM的共址站,3G的发射天线与GSM接受天线的水平隔离度、3G与GSM天线系统不同天线平台的垂直隔离度必须满足系统隔离要求。
1.1.6天线与室外跳线的接头处拧紧之后,先裹3层胶泥,缠绕时,胶泥要求拉长1倍,且层层叠压1/2,外面再用胶带裹5层(第一层从下往上,最后一层也是从下往上裹)。
然后用扎带扎紧两端,要求裹得圆滑饱满,胶泥不外露。
1.1.7室外馈线头与跳线的接头处拧紧之后,用胶泥裹三层,再用胶带裹5层(第一层从下往上,最后一层也是从下往上裹)。
然后用扎带扎紧两端,要求裹得圆滑饱满,胶泥不外露。
室外馈线头与跳线的接头处应保持平直,平直段不少于40 cm,以保证馈线、跳线连接处没有应力。
1.1.8馈线头必须按照安装说明制作,馈线截面切除平整,不留铜屑,按图组装,正确使用防水胶。
馈线屏蔽层向外侧翻压,必须和馈线头接触紧密,中间白色绝缘体必须压整齐。
1.1.9室外1/2跳线不应打圈。
1.1.10布放每一根馈线之前及时做好两端标签,每根馈线余量小于2米。
1.1.11馈线布放之前,根据室内跳线连接位置确定馈线的路由走向和固定位置,同时要考虑预留扩容位置。
1.1.12馈线走向要平直,塔体部分每隔1.2米加固一处,过桥及室内部分每隔0.9米需加固一次,加固点不得在馈线拐弯处。
1.1.137/8馈线最小曲率半径为25cm,1/2馈线最小曲率半径为12cm。
1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层,每根接地端子单独压接牢固,并使用防锈漆或黄油对焊接点做防腐防锈处理。
馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(2)馈线的接地线要求顺着馈线下行的方向,不允许出现“回流”现象;与馈线夹角以不大于15°为宜。
(3)天线安装在铁塔上时,室外部分馈线超过30m时,至少应有三处接地:离开天线平台后1m范围内;离开塔体引至室外走线架前1m范围内;馈线离馈线窗外1m范围内各一次。
(4)如铁塔高度超过60m,馈线应在铁塔中部增加一处接地。
(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时,从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。
(6)当馈线较短时,可采用一点或两点接地,原则是:馈线长度小于5m时采用一点接地,馈线长度小于20m,大于5m时,可采用两点接地,其他要求不少于三点接地。
(7)若馈线离开铁塔或抱杆后,在楼顶或走线架上布放一段距离后再入室,且这段距离超过20m时,此时应在楼顶或走线架上每隔20米加一避雷接地夹。
(8)室外馈线接地应先去除接地点氧化层,每根接地端子单独连接并紧固,馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(9)馈线地线必须与接地排或塔体良好接地,不得悬空不接;在不具备接地铜排的铁塔上,可以使馈线接地端子和塔放的接地端子分散固定在塔体上,每固定点不得超过两个端子,同时要打磨固定点,去掉镀漆层,做到可靠连接。
(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。
(11)避雷针或与避雷针有电气连接的金属抱杆,应采用直径不小于95 mm2,多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。
镀锌扁钢接地时,推荐搭接长度不小于2倍扁钢宽度且三面围焊,以确保搭接电阻小于0.1Ω。
(12)避雷针与天馈抱杆绝缘安装时,两者在楼顶避雷带上的接地点相距5米以上。
浅谈移动通信基站天馈线之安装施工摘要:在通信工程建设中,移动通信基站天馈线安装是很常见的一项施工项目。
天馈线的主要功能是传输、发射和接收信号,其安装质量直接关乎整个通信系统稳定和通信质量,提升天馈线的安装施工工艺,是解决移动通信系统运行问题的重要途径。
本文主要针对移动通信基站天馈线安装施工要点进行初步探讨。
论文国网/1/view-8380034.htm关键词:通信基站;天馈线;安装施工;一、基站天馈线系统安装内容及流程移动通信基站天馈系统包括天线、室内外跳线、避雷器、主馈线、馈线夹、接地夹等。
天馈线的安装主要包括:天线、硬馈线、室内软跳线、室外软跳线、低噪声放大器(ALNA/TMA)的安装。
而ALNA是安装在室外接近天线的地方,其起到的作用是:合并收发信号至双工天线,对接上信号做第一级放大。
天线系统安装之后,还要进行测试以证实天馈线系统能否正常操作,并将测试结果打印作为竣工资料。
常见的天线连接组件是天线避雷器,馈线接地夹,馈线连接头,防水胶带,一般天馈线的安装流程为:天线安装→天馈线布放→馈线接地→天馈线室内连接→天线标签制作。
二、天馈线种类目前天馈线主要有全向型天线和定向型天线两种。
全向天线是垂直安装的圆柱形,接收天线指向上,发射天线向下,它的辐射角度较广,在辐射的过程中无方向性,辐射较为均匀。
全向天线一般应用在需要辐射范围较广的县、镇,能起到全方位覆盖信号的目的。
定向天线一般应用于人口密度较大、利用频率较高的城区及小区,其辐射角度有一定的限制,它有两个重要的指标数据,即方位角与下倾角。
当做发射天线时,排水口向上,并封住,当做接收天线时,排水口向下,不封住。
三、天馈线安装施工要点1、天馈线安装施工要点1)事先检查天线的型号、挂高、方位角、安装位置与实际设计要求相符,天线支架与铁塔、天线与天线支架之间的连接要求可靠牢固;2)所有天线的抱杆安装稳固,抱杆接地良好,要求所有天线抱杆垂直于地面,保持垂直误差应小于2度;3)天线方位角、下倾角安装与设计一致;4)天线连接正确,扇区关系正确;5)天线须在避雷针45度角的保护区域内;6)全向天线应保持垂直,误差应小于±2度;7)全向天线护套顶端应与支架齐平或略高出支架顶部,全向天线离塔体距离应不小于1.5 m,定向天线离塔体距离应不小于1 m;8)全向天线收发水平间距应不小于3.5 m,在屋顶上安装时,全向天线与天线避雷针之间的水平间距应不小于2.5 m,并尽量避免产生盲区;9)测量天线的方位角,同一扇区两副天线朝向一致,定向天线方位角误差不大于±5度,定向天线倾角误差应不大于±0.5度;10)用量角仪测量天线的实际机械下倾角,如果是单极化天线,则每根天线都要测量,全向天线不检查,定向天线倾角误差应不大于±0.5°,实际天线机械下倾角与设计要求一致,且两根单极化天线的下倾角一致;11)与G网天线隔离,要求垂直隔离距离大于1 m,水平隔离距离大于2 m;12)完工后检查各扇区主分集天线是否与机柜的机顶跳线一一对应。
移动通信行业基站设备安装规范工程管理员及技术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明:标有“管”字为适应于工程管理员;标有“技”字为技术工人;没有标明为共用。
)一: 移动通信工程管理知识(管)1、移动通信工程建设过程?1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2、移动通信工程项目管理的基本内容?2.1移动通信工程按项目进行管理,实行项目经理负责制。
2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为:质量管理;进度管理;成本管理;安全管理。
3、施工组织设计是什么、及主要内容?3.1施工组织设计编写就是用于指导施工,施工组织设计是贯穿整个工程实施的纽带,它为工程质量、进度、成本、安全提供了方法和手段。
3.2施工组织就是针对工程施工的复杂性,来研究工程建设统筹安排与系统管理,体现如何组织、计划一项拟建工程施工,寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。
在整个工程的实施过程中,按照客观的技术、经济规律,采用各种有效手段,做出科学的、合理的安排,达到工期短、质量优和成本低的目的,使工程取得最优的效果。
3.3施工组织的主要内容:1.工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。
2.施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划(劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等)、施工总进度计划及保证措施、文明施工。
从整个工程实施管理的角度出发,为工程实施制定一个管理目标及保证体系。
3.主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标(施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案)、工程防护方法和措施、各子系统调试方案、工程联调方案。
1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层,每根接地端子单独压接牢固,并使用防锈漆或黄油对焊接点做防腐防锈处理。
馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(2)馈线的接地线要求顺着馈线下行的方向,不允许出现“回流”现象;与馈线夹角以不大于15°为宜。
(3)天线安装在铁塔上时,室外部分馈线超过30m时,至少应有三处接地:离开天线平台后1m范围内;离开塔体引至室外走线架前1m范围内;馈线离馈线窗外1m范围内各一次。
(4)如铁塔高度超过60m,馈线应在铁塔中部增加一处接地。
(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时,从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。
(6)当馈线较短时,可采用一点或两点接地,原则是:馈线长度小于5m时采用一点接地,馈线长度小于20m,大于5m时,可采用两点接地,其他要求不少于三点接地。
(7)若馈线离开铁塔或抱杆后,在楼顶或走线架上布放一段距离后再入室,且这段距离超过20m时,此时应在楼顶或走线架上每隔20米加一避雷接地夹。
(8)室外馈线接地应先去除接地点氧化层,每根接地端子单独连接并紧固,馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(9)馈线地线必须与接地排或塔体良好接地,不得悬空不接;在不具备接地铜排的铁塔上,可以使馈线接地端子和塔放的接地端子分散固定在塔体上,每固定点不得超过两个端子,同时要打磨固定点,去掉镀漆层,做到可靠连接。
(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。
(11)避雷针或与避雷针有电气连接的金属抱杆,应采用直径不小于95 mm2,多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。
镀锌扁钢接地时,推荐搭接长度不小于2倍扁钢宽度且三面围焊,以确保搭接电阻小于0.1Ω。
(12)避雷针与天馈抱杆绝缘安装时,两者在楼顶避雷带上的接地点相距5米以上。
天馈系统及设备安装规范1.室外天线及馈线或GPS天线跳线,安装位置与设计图纸相符,误差应≤±2°。
2.天线连接牢固,所有螺丝都应用平堑加弹堑,并检查天线支架及走线架安装牢固。
3.天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。
天线前方水平距离400m 内,要没有障碍物。
4.所有天线应该在避雷针45度保护范围内。
5.同一扇区天线应安装在同一水平面上,误差不大于1米。
6.全向天线垂直放置,且护套顶端应与支架齐平或略高出支架,定向天线方位角误差不大于3度,下倾角误差不大于0.5度。
所有天线应离开塔体1—2米。
7.若为单极化天线,同一扇区两天线方位角误差应小于1度,水平距离大于4米,垂直距离小于2米。
不同扇区的天线水平距离应该大于1米。
8.GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距,基站天线与GSM天线间距应符合设计文件要求。
9.GPS天线按规范垂直安装,并且在水平45°以上无遮档,处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角,保证GPS至少与4颗卫星无遮档直线连接。
10.主馈线应按分层分扇区原则整齐排列,无交叉无扭曲,表皮无损伤,弯曲半径小于馈线半径的20倍。
11.GPS跳线长度若超过103米时,应安装放大器,放大器应离天线10米左右,跳线表面无破损扭曲。
12:主馈线用馈线夹固定,且固定夹间距均匀(每隔1米左右一个),方向一致,GPS 跳线用扎带或馈线夹固定,间隔均匀。
13.所有室外跳线均应做防水处理。
14.主馈线进窗后应保持0.5M以上的垂直,室内避雷架应距馈窗1M—1.5M。
15.主馈线进窗前应做防水弯,并且在结束后馈线窗应做防水处理。
16.机柜顶处测试驻波比应小于1.5。
17.主馈线自塔顶到机房应有三处接地点(离开塔上平台1米内;离开塔底走线架前1米内;进馈窗前1米内),连接牢固,做防水处理。
对于无塔情况,同样采取三级接地点。
三点接地时,每两根馈线必须在同一孔正反两面,加上弹簧垫圈接地,也即每个接地点要打3个孔孔距要大于20MM。
中国移动网络代维质量规范基站设备及天馈分册(2019年版)中国移动通信集团公司网络部目录第一部分基站设备及天馈分册 (1)第一章维护界面划分和代维工作内容 (1)第二章代维工作流程及质量控制点 (11)第三章工作质量指标 (21)第一部分基站设备及天馈分册第一章维护界面划分和代维工作内容第一条维护界面的划分1.基站设备及天馈(含配套)包括:基站主设备、动力配套、传输配套设备和动力环境监控系统、天馈系统等,具体包括基站机房、基站主设备、传输接入设备、开关电源、蓄电池、环境监控、空调、照明、防雷接地、发电油机、市电线路智能通风设备、智能电表、交流配电箱的维护工作、室内外环境的维护以及应急发电工作。
天馈系统主要是指宏基站(含分布式基站)的天馈系统及防雷接地系统,包括一体化、集束美化天线,GPS天线,RRU、RRU电源线、馈线等。
2.基站设备及天馈(不含配套)包括:基站主设备、传输设备及配套、天馈系统(与含配套基站及配套天馈系统内容相同)等,具体包括基站主设备、传输接入设备、传输配套、光缆接入、天馈系统、传输设备和基站主设备与电源设备之间的电源连接、传输设备与基站主设备之间的连接线缆、发电油机、应急发电工作(可选)。
涉及配套的维护工作原则上由配套提供单位负责。
3.传输维护界面:以传输线路基站内成端为界,成端以内尾纤、传输设备等以及ODF架由基站专业代维负责,光缆线路成端(含终端盒、法兰盘等)以及成端以外的传输线路部分由其它专业负责维护。
4.基站设备及天馈与室分设备维护界面:独立信源设备,顶部射频接口以外的天馈系统划归直放站室分及WLAN项目;非独立信源设备,功分器以及功分器到近端机的跳线划归直放站室分及WLAN项目,功分器以外由基站顶部射频接口(不含射频接口)至基站天馈之间的天馈系统部分划归基站设备及天馈项目;室分站点RRU划归直放站室分及WLAN项目。
5.室内外天馈维护界面:以基站主设备射频输出为划分点,基站主设备射频输出以外的所有室内、外天馈系统,包括基站天线、室内外馈线、RRU、RRU 电源线、跳线等,均纳入基站设备及天馈项目维护。
西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范(GSM/CDMA)西安海天天线科技股份有限公司2002年12月郑重声明:为确保通信网络的运行质量和天馈系统的规范化安装,特制定以下安装规范,要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守;同时,凡使用海天公司天馈产品的单位,在自行安装时也必须严格遵循以下安装规范,否则由于安装不规范所引起的质量事故,海天公司概不承担任何法律和经济责任。
西安海天天线科技股份有限公司2002年12月15日一.天支(抱杆)1.天支的位置应与设计相符。
2.天支应保证施工人员安装天线、馈线、跳线时的安全和方便。
3.天支安装必须垂直。
(允许误差0.5°)4.全向站天支到塔身的距离应大于3米。
5.定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。
二.天线安装1)全向天线1.铁塔顶平台安装全向天线时,天线水平间距必须大于4m。
2.全向天线安装于铁塔塔身平台上时,天线与塔身的水平距离应大于3m。
3.同平台全向天线与其它天线的间距应大于1.5m。
4.上下平台全向天线的垂直距离应大于1m。
5.天线的固定底座上平面应与天支的顶端平行。
(允许误差±5cm)6.全向天线安装时必须保证天线竖直。
(允许误差±0.5°)7、天线的接口是天线和跳线的连接口,并非承重口。
安装时不能直接和7/8″馈线连接,应先与1/2″跳线连接,再连接7/8″馈线。
严禁用天线和7/8″馈线直接相连,并用天线吊装馈线选用1/2″跳线时,根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线,以确保网络优化中天线的方位角和俯仰角有充足的调整余地。
2)定向天线1.同一小区两单极化天线在辐射方向上间距应大于4m。
(最小不小于3.5m)2.相邻小区间两天线间距应大于0.5m。
3.上下平台间天线垂直分极距离应大于1m。
一. 基站内部设备摆放标准1.总则〔1 新建基站应满足 2G、3G 共站需求。
〔2 新建基站应满足房屋承重安全要求。
〔3 各类设备摆放合理,满足布线工艺要求。
〔4 为方便承重改造,电池尽量安排在机房短边的承重墙上。
〔5开关电源与馈线窗分别位于机房两端。
〔6 租用一层机房不涉及承重,参照自建机房摆放设备。
〔7 长方形机房:电池挨近机房短边与主设备列架垂直摆放。
〔8 相邻的两间机房:基站主设备单放一间;电池、开关电源、传输综合柜安排在另一房间,配套设备摆放标准同长方形机房。
〔9 其他类型机房:待承重改造确定后,综合考虑其他专业摆放设备。
〔10 具体的设备摆放请参考附图。
2.基站机房面积的建议考虑现有机架的数量以及未来 3G 系统设备的摆放和满足基站承重要求,建议租赁机房的使用面积不小于 6 米 x3 米 x3 米〔长 X 宽 X 高,底层不小于 5 米 X3 米 X3 米,如上述两种面积均不能达到〔比如4 米 x3 米,可考虑租赁两间,主设备占用一间,配套设备摆放在另一间。
3.基站主要设备摆放标准〔1 基站馈线窗位置原则上应固定于房屋长方向两端墙上 ,下沿距离地面2.4m;馈线洞尺寸为 400mmx300mm。
〔2 走线架位置为馈线窗正下方,下沿距地 2400mm;如果因房屋结构限制, 走线架也可安装在馈线窗正上方。
〔3 楼板荷重〔均重小于 500Kg/M2,主设备和整流器安装位置必须铺设槽钢加固。
机房承重小于 1000Kg/ M2 的机房,蓄电池安装必须平铺,或者使用槽钢架空安装在承重墙或者梁上。
〔4 主设备槽钢位置与走线架外沿平齐;蓄电池槽钢必须安装在承重梁或者承重墙上,距离后墙面不小于 20cm,根据蓄电池规格可合理变化。
〔5 对于诺基亚 DE34 设备,开关电源、传输综合架、主设备自右向左罗列;对于诺基亚ULTRASITE 设备, 开关电源、传输综合架、主设备可以自右向左罗列,也可以自左向右罗列。
天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前,需先就基站的环境进行检查,也就是对施工环境的检查。
1。
1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆,检查抱杆是否固定牢靠.1.2 走线架的检查检查室外走线架是否安装,是否符合要求。
1。
3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用。
1.4 室内馈线走线位置的检查检查室内走线架机柜位置,以确定每个扇区的馈线线序.1.5 安全检查检查馈窗入线后是否有障碍物。
1。
6 确定馈线的长度馈线的长度以实际长度多预留3%为宜.2、货物的检查2.1 天线的检查打开天线外包装,检查天线表面有无裂缝,接头有无撞坏的痕迹等。
若有损伤,应更换天线。
2.2 馈线的检查检查馈线是否在运输有划伤、变形,若有损伤、变形,应更换馈线.2。
3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏,1/2跳线是否足够、是否有破损,胶泥、胶带、扎带是否足够使用。
3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、内六方、平挫、工具包。
4、人员的准备人员不许穿宽松衣服及易打滑的鞋;天馈安装现场所有人员必须头戴安全帽;高空作业人员必须佩带安全带.二、天线的组装与安装1、天线的组装1.1 全向天线的组装(1)装配全向天线的两个固定夹.(2)紧固与天线配合的部分,如图全向天线组装示意图(3)将跳线接头与天线接头连接好并拧紧;(4)对天线与跳线连接处的接头进行防水密封处理.1.2 定向天线的组装定向天线的附件有:天线固定夹、俯仰角调节装置和跳线.天线固定夹、俯仰角调节装置组装过程如下:(1) 根据天线背面的标识确定天线的顶、底两个固定调节点(顶部为倾角调整装置的调节点,底部用于固定天线与支架);(2) 严格参照供应商提供的附件装配图纸,将各附件安装到相应位置;(3)将跳线接头与天线接头连接好并拧紧;(4) 对天线与跳线连接处进行防水密封处理。
移动通信设备安装规范篇一:移动通信基站设备安装规范移动通信行业基站设备安装规范工程管理员及技术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明:标有“管”字为适应于工程管理员;标有“技”字为技术工人;没有标明为共用。
)1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2.1移动通信工程按项目进行管理,实行项目经理负责制。
2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为:质量管理;进度管理;成本管理;安全管理。
3.1施工组织设计编写就是用于指导施工,施工组织设计是贯穿整个工程实施的纽带,它为工程质量、进度、成本、安全提供了方法和手段。
13.2施工组织就是针对工程施工的复杂性,来研究工程建设统筹安排与系统管理,体现如何组织、计划一项拟建工程施工,寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。
在整个工程的实施过程中,按照客观的技术、经济规律,采用各种有效手段,做出科学的、合理的安排,达到工期短、质量优和成本低的目的,使工程取得最优的效果。
3.3施工组织的主要内容:1.工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。
2.施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划(劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等)、施工总进度计划及保证措施、文明施工。
从整个工程实施管理的角度出发,为工程实施制定一个管理目标及保证体系。
3.主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标(施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案)、工程防护方法和措施、各子系统调试方案、工程联调方案。
移动公司地网、天馈及设备安装施工规范一、地网工程(一)电缆下埋引入1、地埋电缆沟与基站地网沟连为体,沟深0.5-0.7米,同时作为基站地网的一组延伸辐射体。
电缆不得与地网扁铁缠绞,下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护,且电力电缆屏蔽层在两边与基站地网做可靠接地,保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理,做法:电缆先在电杆横担处绕缠两圈(不得超过三圈),电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处,须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入,或在离配电箱安装位置较近处开墙洞引入,不得直接从馈线窗引入进机房,破墙处需恢复。
(二)交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方,箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理,用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢,三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠,安装端正,箱面不得有施工灰土(三)防雷地网埋设1、地网采用闭合环形,在机房和铁塔塔座周围2-5米范围内开挖一圈宽约0.4米,深0.5-0.7米的沟(根据实际情况开挖),敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米(不大于垂直接地体长度的2倍)埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体(如果岩石山土,每隔2米埋设一根1米角钢地桩),垂直接地体与环形接地体之间焊接连通,在焊接处用沥青作防腐处理,方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极,接地扁钢连接必须搭接满焊(不可单点焊接),搭接长度不小于自身宽度的2倍,电焊四边焊接;3、地网凡电焊过的地方必须做防腐处理,首先清除焊渣,表面除锈,涂防锈漆或涂沥青防锈(涂上第一道沥青,包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
