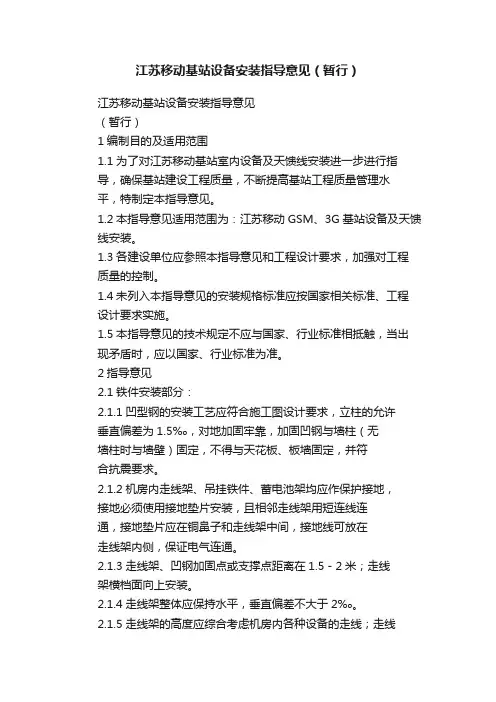

江苏移动基站设备安装指导意见
（暂行）
1编制目的及适用范围
1.1为了对江苏移动基站室内设备及天馈线安装进一步进行指
导，确保基站建设工程质量，不断提高基站工程质量管理水
平，特制定本指导意见。
1.2本指导意见适用范围为：江苏移动GSM、3G基站设备及天馈
线安装。
1.3各建设单位应参照本指导意见和工程设计要求，加强对工程
质量的控制。
1.4未列入本指导意见的安装规格标准应按国家相关标准、工程
设计要求实施。
1.5本指导意见的技术规定不应与国家、行业标准相抵触，当出
现矛盾时，应以国家、行业标准为准。
2指导意见
2.1铁件安装部分：
2.1.1凹型钢的安装工艺应符合施工图设计要求，立柱的允许
垂直偏差为1.5‰，对地加固牢靠，加固凹钢与墙柱（无
墙柱时与墙壁）固定，不得与天花板、板墙固定，并符
合抗震要求。
2.1.2机房内走线架、吊挂铁件、蓄电池架均应作保护接地，
接地必须使用接地垫片安装，且相邻走线架用短连线连
通，接地垫片应在铜鼻子和走线架中间，接地线可放在
走线架内侧，保证电气连通。
2.1.3走线架、凹钢加固点或支撑点距离在1.5－2米；走线
架横档面向上安装。
2.1.4走线架整体应保持水平，垂直偏差不大于2‰。
2.1.5走线架的高度应综合考虑机房内各种设备的走线；走线
架宽度应结合网络建设实际情况确定。
2.2机架安装部分：
2.2.1机架安装工艺应符合工程设计要求。
2.2.2机架垂直度误差允许小于等于机架高度的1‰，同一列
机架的设备正面应成一直线。
2.2.3机架应按抗震和工程设计要求防震加固。
2.2.4所有机架应对地加固，膨胀螺丝规格不能小于M8。厂
家有要求的应严格用厂家的配套螺丝。
2.2.5机架走线槽、顶盖和防鼠网应全部安装。当机架顶部须
开出线孔时，开孔边缘不得有毛刺。
2.2.6机架前后门应安装且开、关顺畅，机架各部件油漆不应
有脱落或碰伤，不得变形。
2.2.7机架上的防静电手环要求正确安装。
2.2.8机柜里面不应有多余的螺钉等杂物。
2.3信号线缆部分：
2.3.1线缆的规格与走线路由符合设计及相关技术规范的要
求。布放路由应不影响维护和扩容。
2.3.2交流电源线、直流电源线、信号线必须分开布放。
2.3.3布放线缆时，尽量避免交叉，要整齐美观。
2.3.4绑扎线缆松紧适度，线扣扎好后应将多余部分齐根剪
掉，不留尖刺，线扣朝向一致，间距均匀。
2.3.5线缆不得有破损、断裂。任何线缆中间不能有接头。
2.3.6线缆两端插头应完好无损，插接牢固。
2.3.7尾纤在机柜外布放应采取保护措施，在槽道内（走线架
上）应加套管或线槽道保护，无套管保护部分宜用活扣
扎带绑扎，扎带不宜扎得过紧,编扎后的尾纤在槽道内
（走线架上）应顺直，无明显扭绞。
2.3.8传输电缆转弯半径不小于电缆外径的6倍，在拐弯处应
留有余量。光缆的弯曲原则上应不小于其外径的15倍。
2.3.9传输电缆接头的制作应符合相关技术指标的要求，屏蔽
层破皮不应太长，不应露铜，并用热缩套管保护。接头
压接时应正确选择模具并压接牢靠。焊点要求光滑饱满，
不得虚焊、假焊、漏焊。
2.3.10120欧姆电缆芯线采用绕接时，必须使用绕线枪，
按照线径大小达到规定的绕接圈数，绕接线芯应从端子
根部开始，不接触端子的芯线部分不宜露铜。
2.3.11传输电缆每根都应做导通测试，以防短路、断路现
象的发生。
2.4天馈线安装部分：
2.4.1天线安装应符合设计要求。
2.4.2天线的组装应符合厂家说明书要求，特别注意将润滑剂
涂在紧固螺杆上，便于将来调整天线。天线加固确保牢
固可靠，注意正确使用双螺帽加固。
2.4.3天线安装位置及高度要确保在避雷针的45度角保护范
围之内。
2.4.4天线扇区次序正确，方位角偏差小于5度，俯仰角偏差
小于1度。
2.4.5对于3G与GSM的共址站，3G的发射天线与GSM接受天
线的水平隔离度、3G与GSM天线系统不同天线平台的垂
直隔离度必须满足系统隔离要求。
2.4.6电调天线的特殊施工要求：控制线必须安装避雷器，每
个避雷器必须单独接地。
2.4.7天线与室外跳线的接头、室外馈线头与跳线的接头符合
相关工艺要求，确保相关电气和防水性能。
2.4.8室外馈线头与跳线的接头处应保持平直，平直段不少于
40 cm，以保证馈线、跳线连接处没有应力。
2.4.9馈线头必须按照安装说明制作，馈线截面切除平整，
按图组装，严防铜屑或其它金属物留在馈线芯内。
2.4.10室内外跳线原则上不应打圈。室内馈线头位置不要
求一致，距离馈线头10-20cm处必须有馈线卡固定。
2.4.11应根据实际情况选择合适长度的跳线，馈线应按照
节约的原则进行量裁，允许余量为不超过馈线长度的
5％。
2.4.12馈线的规格、型号、路由走向、接地方式等应符合
设计要求，弯曲半径大于等于馈线外径的15倍（软馈线
的弯曲半径大于等于馈线外径的10倍）。
2.4.13馈线卡安装要求牢固可靠、整齐美观。
2.4.14根据馈线不交叉的原则确定馈线穿孔位置。
2.4.15馈线进机房前应有滴水弯，滴水弯的制作应弧度一
致，整齐美观。
2.4.16馈线头接地装置要求压接整齐牢固。
2.4.17施工完毕后所有馈线孔应密封好，不留空隙。
2.5接地部分：
2.5.1基站所有设备外壳、馈线窗必须做保护接地。各设备保
护地应独立接地，传输综合机柜内的各设备（除传输设
备外）应经机架复接后接到保护地。接地线径为不小于
16平方毫米的多股铜线。
2.5.2光缆加强芯应按规定接地。
