基站地网天馈及设备安装规范
移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。
(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米，深0。
5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
基站建设施工标准及设备安装规范(0709-1)
甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求，为使各市州公司工程建设人员明确建设施工的具体要求，规范工程建设和施工标准，特编制本建设施工标准及设备安装规范。
各市州公司应严格按照本规范执行，确保工程质量符合施工标准和规范。
本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。
二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋，须采用240cm砖墙将原窗口封闭，须加设抗震拉接筋，留出馈线窗，下沿距地高度2400mm，如有特殊情况可适当降低。
1.2改造机房室内的墙面需用白乳胶漆刷白，不得起皮、裂缝，表面光滑平整。
1.3机房内的暖气片一律拆除（包括其固定螺丝），要做到不漏水、不影响业主的正常供暖；室内不需要的东西，如：窗帘盒、原业主的照明灯及灯座和电线等全部拆除。
1.4机房的木门及门框要重新刷油漆，玻璃要干净，有压条，玻璃破损的要更换。
木门需密封，门外安装插销。
同时要安装防火防盗门，要求安装牢靠、门锁开关灵活。
门框启口缝需用水泥砂浆密封，不得有缝隙。
1.5室内地面用地砖铺设，原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。
防盗门槛与室内地面平齐，不留槽隙。
1.6室内屋面或管道漏水处须处理，原有的管道要涂刷银粉漆。
1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管，拐角要用弯头（包括业主不让拆除的线），线槽或线管走线要美观，横平竖直、固定牢固。
1.8室内照明开关的安装位置应在开门顺手处（不能安装在门背后）。
开关下沿距地面不得小于1400mm，距门框300mm。
1.9室内必须摆放消防器材，摆放位置要便于在紧急情况下使用方便（落地摆放）。
1.10室内采用40W日光照明灯，数量为2个，挂高一致且不影响走线架上的走线，安装方向与设备列架走向一致，安装位置为两灯相隔一定距离于设备列架前后，保证设备能前后照明；应急灯数量为1个，安装在设备的正面上方。
移动基站安装规范
移动基站安装规范1规范要求：1.1天馈线安装部分：1.1.1天线安装应符合设计要求。
如按设计要求无法安装的、必须现场变更的应填写工程变更单。
1.1.2天线的组装应符合厂家说明书要求，特别注意将润滑剂涂在紧固螺杆上，以便于将来调整天线。
天线加固确保牢固可靠，注意正确使用双螺帽加固。
1.1.3天线安装位置及高度要确保在避雷针或抱杆的45度角保护范围之内。
1.1.4天线方位角偏差小于5度，扇区次序正确。
俯仰角偏差小于1度。
并在随工检查记录上注明角度。
1.1.5对于3G与GSM的共址站，3G的发射天线与GSM接受天线的水平隔离度、3G与GSM天线系统不同天线平台的垂直隔离度必须满足系统隔离要求。
1.1.6天线与室外跳线的接头处拧紧之后，先裹３层胶泥，缠绕时，胶泥要求拉长1倍，且层层叠压1/2，外面再用胶带裹5层（第一层从下往上，最后一层也是从下往上裹）。
然后用扎带扎紧两端，要求裹得圆滑饱满，胶泥不外露。
1.1.7室外馈线头与跳线的接头处拧紧之后，用胶泥裹三层,再用胶带裹5层（第一层从下往上，最后一层也是从下往上裹）。
然后用扎带扎紧两端，要求裹得圆滑饱满，胶泥不外露。
室外馈线头与跳线的接头处应保持平直，平直段不少于40 cm，以保证馈线、跳线连接处没有应力。
1.1.8馈线头必须按照安装说明制作，馈线截面切除平整，不留铜屑，按图组装，正确使用防水胶。
馈线屏蔽层向外侧翻压，必须和馈线头接触紧密，中间白色绝缘体必须压整齐。
1.1.9室外1/2跳线不应打圈。
1.1.10布放每一根馈线之前及时做好两端标签，每根馈线余量小于2米。
1.1.11馈线布放之前，根据室内跳线连接位置确定馈线的路由走向和固定位置，同时要考虑预留扩容位置。
1.1.12馈线走向要平直，塔体部分每隔1.2米加固一处，过桥及室内部分每隔0.9米需加固一次，加固点不得在馈线拐弯处。
1.1.137/8馈线最小曲率半径为25cm，1/2馈线最小曲率半径为12cm。
室外中国电信设备安装规范
中国电信广西公司移动通信室外基站
安装工艺及技术要求（试行）
移动通信室外基站指的是直接暴露于气候影响之下采用室 外型设备建设的基站。移动通信室外基站的安装工艺及技术要求 如下：
一、安装环境
（一）站址应离以下场地 100 米以上
1．易燃、易爆品的仓库或材料堆积场。 2．在生产过程中容易发生火灾、爆炸危险的工厂、企业。 3．生产过程中散发较多粉尘或有腐蚀性排放物的工厂、企 业。 4．大功率无线发射台、大功率雷达站、高压电站和有电焊 设备、X 光设备或产生强脉冲干扰的热合机、高频炉的企业或医 疗单位。 （二）在加油站附近的基站与加油站（直线）间距应满足附 表 1 条件。 （三）在高压线附近的基站与高压线（直线）间距应满足附 表 2 条件。 如果在高压电线旁建设需设立铁塔的基站，则铁塔离高压线 的距离应当大于铁塔的高度。 （四）站点与高速公路用地（包括连接线、收费站）外缘距
2．其它要求 （1）室外站交流应就近接入，交流电源线载流量应至少有 50%的余量。 （2）交流电源线引入室外机柜内时，不能与光缆同一引入 孔，内部布放时按要求绑扎牢固，且用明显标牌提示危险。 （3）引入电源线在水泥杆和站台布放时，应用金属软管保 护，同时金属软管两端良好接地。 （4）交流电源线必须端接良好，不得有铜芯暴露在外。 （二）蓄电池配置 1．基站耗电 （1）RRU设备耗电情况 中兴及华为公司 RRU 设备功耗如附表 5 所示（目前 2 载波
-9-
八、基站平台、防盗铁笼制作及安装工艺要求
（一）基站平台工艺
1．落地式水泥平台工艺要求 （1）室外站机柜落地安装应设立机柜基座。 （2）传输及市电引入埋地，基座内应预留电源线、光电缆 引入管孔（洞）。 （3）水泥平台基础上层用 C20 混凝土灌注，下层用素土夯 实，表面用水泥砂浆抹平，混凝土中需做钢筋配筋网。 （4）水泥平台的大小应根据基站的实际环境情况进行建设： 水泥平台+防盗铁笼，水泥基础平台按照长边 2000mm～ 2500mm、短边 1500～1800mm；平台工艺要求参见附图 8。 2．H 杆架空平台工艺要求 （1）室外站机柜架空安装应安装在安全可靠的 H 杆站台内。 （2）站台的尺寸、材质及栽杆深度应结合室外机的重量、 体积和现场环境条件综合考虑。 （3）H 杆平台的工艺要求具体见附图 10、附图 11。 （二）防盗笼的制作及安装工艺见附图 9。 九、在本“要求”中未明确说明的工程内容要求，按《中国 电信广西公司移动基站建设施工规范（V1.0 版）》执行。 十、本“要求”由区公司移动建设部负责解释，自印发当日 起执行。
安装工艺及技术要求（试行）
移动通信室外基站指的是直接暴露于气候影响之下采用室 外型设备建设的基站。移动通信室外基站的安装工艺及技术要求 如下：
一、安装环境
（一）站址应离以下场地 100 米以上
1．易燃、易爆品的仓库或材料堆积场。 2．在生产过程中容易发生火灾、爆炸危险的工厂、企业。 3．生产过程中散发较多粉尘或有腐蚀性排放物的工厂、企 业。 4．大功率无线发射台、大功率雷达站、高压电站和有电焊 设备、X 光设备或产生强脉冲干扰的热合机、高频炉的企业或医 疗单位。 （二）在加油站附近的基站与加油站（直线）间距应满足附 表 1 条件。 （三）在高压线附近的基站与高压线（直线）间距应满足附 表 2 条件。 如果在高压电线旁建设需设立铁塔的基站，则铁塔离高压线 的距离应当大于铁塔的高度。 （四）站点与高速公路用地（包括连接线、收费站）外缘距
2．其它要求 （1）室外站交流应就近接入，交流电源线载流量应至少有 50%的余量。 （2）交流电源线引入室外机柜内时，不能与光缆同一引入 孔，内部布放时按要求绑扎牢固，且用明显标牌提示危险。 （3）引入电源线在水泥杆和站台布放时，应用金属软管保 护，同时金属软管两端良好接地。 （4）交流电源线必须端接良好，不得有铜芯暴露在外。 （二）蓄电池配置 1．基站耗电 （1）RRU设备耗电情况 中兴及华为公司 RRU 设备功耗如附表 5 所示（目前 2 载波
-9-
八、基站平台、防盗铁笼制作及安装工艺要求
（一）基站平台工艺
1．落地式水泥平台工艺要求 （1）室外站机柜落地安装应设立机柜基座。 （2）传输及市电引入埋地，基座内应预留电源线、光电缆 引入管孔（洞）。 （3）水泥平台基础上层用 C20 混凝土灌注，下层用素土夯 实，表面用水泥砂浆抹平，混凝土中需做钢筋配筋网。 （4）水泥平台的大小应根据基站的实际环境情况进行建设： 水泥平台+防盗铁笼，水泥基础平台按照长边 2000mm～ 2500mm、短边 1500～1800mm；平台工艺要求参见附图 8。 2．H 杆架空平台工艺要求 （1）室外站机柜架空安装应安装在安全可靠的 H 杆站台内。 （2）站台的尺寸、材质及栽杆深度应结合室外机的重量、 体积和现场环境条件综合考虑。 （3）H 杆平台的工艺要求具体见附图 10、附图 11。 （二）防盗笼的制作及安装工艺见附图 9。 九、在本“要求”中未明确说明的工程内容要求，按《中国 电信广西公司移动基站建设施工规范（V1.0 版）》执行。 十、本“要求”由区公司移动建设部负责解释，自印发当日 起执行。
移动基站规范
移动基站规范移动基站规范是指对移动通信基站建设和运行过程中的一系列规范和标准的统称。
移动基站是移动通信网络中的设备，可以实现无线信号的传输和处理。
移动基站规范的主要目的是确保基站的正常运行，提高通信质量，保障用户的通信需求。
首先，移动基站规范要求基站的建设和运行必须符合国家和地方相关法律法规的要求。
基站的建设需经过相关审批程序，并符合环境保护和电磁辐射等相关规定。
基站运行过程中必须遵守相关的通信管理规定，如频段使用、调度和协调等，确保频谱资源的合理利用。
其次，移动基站规范对基站的技术性能和设备质量提出了要求。
基站的发射功率、覆盖范围、信号干扰等指标必须符合国家和行业标准。
基站的设备选择和安装必须符合相关规范，并通过合格的技术评估和检测，确保设备的性能和质量稳定可靠。
第三，移动基站规范要求基站建设和运行过程中要注意对周边环境的保护和影响的控制。
基站的选址和布设必须符合相关规范，避免对生态环境、居民生活等产生负面影响。
基站的外观设计和维护要求也要与周边环境相协调，确保基站与周边环境的整体风貌一致。
另外，移动基站规范对基站运行中的安全和可靠性提出了要求。
基站建设和设备维护过程中必须遵守相关的安全操作规范，确保人员的生命安全和设备的正常运行。
基站的供电和备电系统必须可靠稳定，并设置相应的监控和报警装置，保障基站的持续运行。
最后，移动基站规范要求基站运行中要注意对用户隐私和信息安全的保护。
基站的信号传输和处理过程中必须遵守相关通信保密和隐私保护的规定，防止用户信息的泄露和滥用。
基站的设备和系统必须具备安全性能，避免被人为攻击和破坏。
综上所述，移动基站规范是对移动通信基站建设和运行过程中一系列规范和标准的总称。
这些规范主要包括法律法规要求、技术性能和设备质量要求、环境保护和影响控制要求、安全和可靠性要求，以及用户隐私和信息安全保护要求等。
通过遵守这些规范，可以保障基站的正常运行，提高通信质量，保障用户的通信需求。

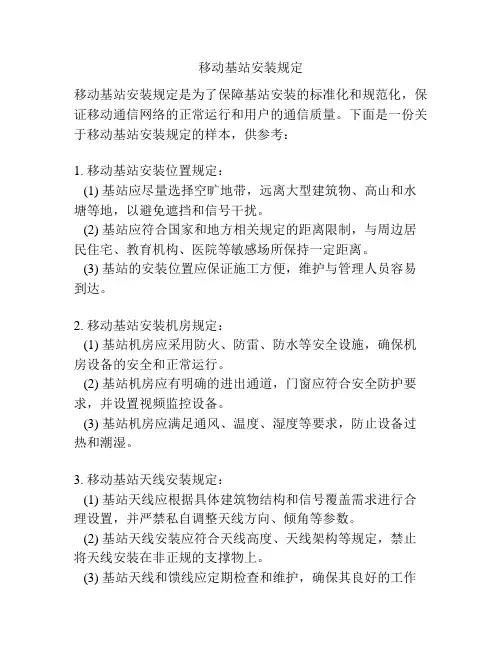

移动基站规范
移动基站规范移动基站规范是指对移动基站在建设和运维过程中的相关要求和规定，旨在确保移动基站的正常运行和提高通信质量。
以下是关于移动基站规范的一些要点，共计1000字。
一、选址规范1. 选址应满足规划要求，尽量选择平整、高处、无遮挡的地点，确保信号覆盖范围最大化。
2. 选址避免与居民区近距离设置，以减少对居民健康的可能影响。
3. 选址应符合环保要求，避免对环境造成污染和破坏。
二、建设规范1. 建设应符合相关法律法规和规范要求，确保安全施工。
2. 建设过程中应进行必要的安全防护措施，避免意外事故发生。
3. 基站外观应美观，尽量减少对周边环境的影响。
4. 基站设备安装应符合相关技术标准，确保设备的稳定和安全运行。
5. 基站设备的接地和防雷保护必须符合相关规范，确保设备的稳定性和可靠性。
三、设备配置规范1. 设备配置应满足规划要求，确保信号覆盖范围和容量的需求。
2. 设备配置应考虑当地网络负载情况，合理分配网络资源。
3. 设备的选型应根据技术要求和实际情况，选择性能优良、稳定可靠的设备。
四、电磁辐射规范1. 基站辐射电磁场强度应符合国家相关标准的要求，保证居民健康安全。
2. 基站和辐射源之间应保持一定的安全距离，避免对周边人员产生影响。
3. 基站应具备辐射监测和告警功能，及时掌握辐射情况并保证辐射水平符合标准。
五、运维规范1. 移动基站应按照规定的维护保养周期进行定期检查和维护，确保设备的正常运行状态。
2. 运维人员应具备相关技术知识和操作技能，确保维护工作的质量和效果。
3. 设备维护记录和故障记录应及时、准确地填写和保存，以备后续查询和分析。
4. 基站周边的环境应保持整洁，避免杂物的堆放和环境的污染。
六、安全防护规范1. 基站设备应安装相应的防护设施，防止不法分子对设备进行破坏或盗窃。
2. 基站设备应设有完善的防火系统，确保设备的安全运行。
3. 基站设备的电源应具备过载保护、漏电保护等功能，确保设备和人员的安全。
基站设备安装规范(全部)

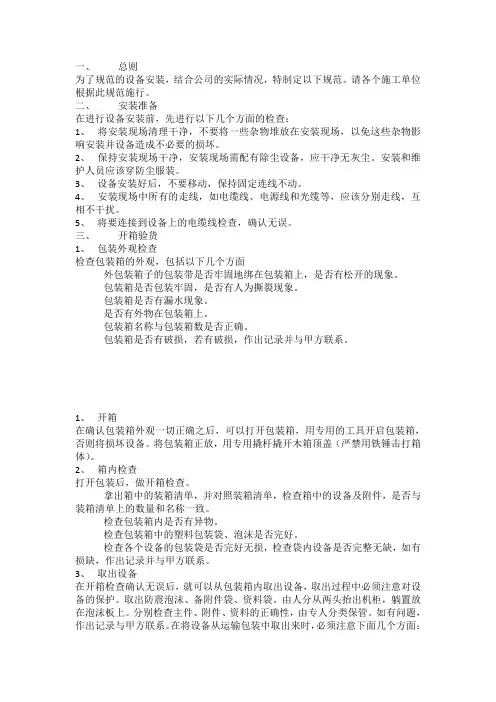

一、总则为了规范的设备安装，结合公司的实际情况，特制定以下规范。
请各个施工单位根据此规范施行。
二、安装准备在进行设备安装前，先进行以下几个方面的检查：1、将安装现场清理干净，不要将一些杂物堆放在安装现场，以免这些杂物影响安装并设备造成不必要的损坏。
2、保持安装现场干净，安装现场需配有除尘设备，应干净无灰尘。
安装和维护人员应该穿防尘服装。
3、设备安装好后，不要移动，保持固定连线不动。
4、安装现场中所有的走线，如电缆线、电源线和光缆等，应该分别走线，互相不干扰。
5、将要连接到设备上的电缆线检查，确认无误。
三、开箱验货1、包装外观检查检查包装箱的外观，包括以下几个方面外包装箱子的包装带是否牢固地绑在包装箱上，是否有松开的现象。
包装箱是否包装牢固，是否有人为撕裂现象。
包装箱是否有漏水现象。
是否有外物在包装箱上。
包装箱名称与包装箱数是否正确。
包装箱是否有破损，若有破损，作出记录并与甲方联系。
1、开箱在确认包装箱外观一切正确之后，可以打开包装箱，用专用的工具开启包装箱，否则将损坏设备。
将包装箱正放，用专用撬杆撬开木箱顶盖（严禁用铁锤击打箱体）。
2、箱内检查打开包装后，做开箱检查。
拿出箱中的装箱清单，并对照装箱清单，检查箱中的设备及附件，是否与装箱清单上的数量和名称一致。
检查包装箱内是否有异物。
检查包装箱中的塑料包装袋、泡沫是否完好。
检查各个设备的包装袋是否完好无损，检查袋内设备是否完整无缺，如有损缺，作出记录并与甲方联系。
3、取出设备在开箱检查确认无误后，就可以从包装箱内取出设备，取出过程中必须注意对设备的保护。
取出防震泡沫、备附件袋、资料袋。
由人分从两头抬出机柜，躺置放在泡沫板上。
分别检查主件、附件、资料的正确性，由专人分类保管。
如有问题，作出记录与甲方联系。
在将设备从运输包装中取出来时，必须注意下面几个方面：安装过程中，不能打开电源开关。
在打开包装过程中，操作人员必须带接地的防静电手镯或脚镯，手镯或脚镯必须和皮肤接触。
基站设备安装规范
基站设备安装规范：基站部分 1 基站经纬度应准确无误。
2 机柜门应开关自如，机柜内外及各模块应干净整洁。
3 机架安装位置符合施工要求（符合图纸设计）。
4 应用16MM2的直流线与BTS相连。
5 应用16MM2的黄/绿接地线与BTS相连。
6 所有的钢性电缆的弯曲度应恰当（不能直接在接头处弯曲电缆，弯曲和接头须保持大于2CM距离）。
7 钢性电缆接头应与模块紧密相连。
8 所有模块应固定在框架上。
9 所有金属盖（盲板）应已安装。
10 设备各单板工作正常，指示灯和指示面板各种数字显示正常，电源告警开关正常，风扇运转正常。
1 应有网络优化测试报告及入网开通报告12 基站站型和设备配置应与设计相吻合13 基站接收机和发射机性能测试正常机架安装1 在有活动地板的机房内安装设备应有钢制底座，底座与楼板加固牢靠。
2 DDF架顶部距离地面，信号线应有标签表明收发。
3 机架垂直度上下偏差≤机架高度*1.0%。
4 同一列设备面板应成一直线，相邻机架的缝隙应≤3MM。
5 机架抗震加固应符合施工图要求。
6 机架接地可靠。
天馈线系统安装1 基站天馈线安装加固应符合施工图要求，安装稳定牢固、可靠，馈线外观应无损伤。
2 天馈系统的电压驻波比应小于1.5或无VSWR的告警。
3 基站天线安装高度、方位角应符合施工图要求。
4 基站天线倾角应符合施工图要求，允许偏差±1°。
5 基站天线防雷接地良好，天线应处于避雷45°角的保护范围内。
6 天线跳线应合适，有标签标明小区号。
7 采用空间分集的天线两接收天线间距应大于4M，其俯仰角应一致。
8 基站天线应与铁塔、抱杆等紧固牢靠。
9 馈线的规格、型号、路由走向应符合施工图要求。
10 馈线拐弯应圆滑均匀，曲率半径≥馈线外径的15倍。
11 馈线窗安装牢固，满足防尘、防水要求，馈线进馈线窗前应留足够的防水弯。
12 所有外部接头应用防水胶带隔离。
13 馈线末端应用标签标明小区号，有可能亦应区分接收、发14 馈线的金属外层应在上部、下部和经走线架进机房入口处就近接地（即三点可靠接地）。
中国移动通信基站天馈、设备安装规范
E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。
F、同一扇区两天线间隔>4米 ，邻扇区天线间隔>1米。
G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。
6 January 2020
安徽博达监理公司设备铁塔项目部
6
2﴿、馈线：
A、馈线的规格、型号应符合设计。
D、馈线的弯曲半径符合设计要求。
E、馈线进室前的入口应安装防水板，套好防水圈做好防水处理，并且穿过进户板时要有回 水弯，防止雨水沿着馈线渗入机房，回水弯的切角大于60度。
移动通信基站安装
规范简介
目录
移动通信基站简介 天馈安装 主设备及配套设施安装要求 相关图片
6 January 2020
安徽博达监理公司设备铁塔项目部
2
移动通信基站简介
移动通信基站的建设是我国移动通信运营商投资的重要部分，种类大致分为GSM、CDMA、 SCDMA等几种。移动通信基站的建设一般都是围绕覆盖面、通话质量、投资效益、建设难易、 维护方便等要素进行。随着移动通信网络业务向数据化、分组化方向发展，移动通信基站的发展 趋势也必然是宽带化、大覆盖面建设及IP化。公司现阶段进行的设备监理项目主要是基站设备安 装监理以及传输设备安装监理等。现在简单介绍移动通信GSM基站的一些基础知识。
三、天馈系统安装规范：
1﴿、天线：
1、抱杆 （图5） ：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米， 接地、固定都应符合要求。抱杆的高度应比天线长10cm以上。抱杆垂直度、方位角符合设计要求。
2、天线的安装要求：
基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工 具测量。一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线 应与塔抱杆使用专用扎带连接牢固。
F、同一扇区两天线间隔>4米 ，邻扇区天线间隔>1米。
G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。
6 January 2020
安徽博达监理公司设备铁塔项目部
6
2﴿、馈线：
A、馈线的规格、型号应符合设计。
D、馈线的弯曲半径符合设计要求。
E、馈线进室前的入口应安装防水板，套好防水圈做好防水处理，并且穿过进户板时要有回 水弯，防止雨水沿着馈线渗入机房，回水弯的切角大于60度。
移动通信基站安装
规范简介
目录
移动通信基站简介 天馈安装 主设备及配套设施安装要求 相关图片
6 January 2020
安徽博达监理公司设备铁塔项目部
2
移动通信基站简介
移动通信基站的建设是我国移动通信运营商投资的重要部分，种类大致分为GSM、CDMA、 SCDMA等几种。移动通信基站的建设一般都是围绕覆盖面、通话质量、投资效益、建设难易、 维护方便等要素进行。随着移动通信网络业务向数据化、分组化方向发展，移动通信基站的发展 趋势也必然是宽带化、大覆盖面建设及IP化。公司现阶段进行的设备监理项目主要是基站设备安 装监理以及传输设备安装监理等。现在简单介绍移动通信GSM基站的一些基础知识。
三、天馈系统安装规范：
1﴿、天线：
1、抱杆 （图5） ：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米， 接地、固定都应符合要求。抱杆的高度应比天线长10cm以上。抱杆垂直度、方位角符合设计要求。
2、天线的安装要求：
基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工 具测量。一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线 应与塔抱杆使用专用扎带连接牢固。
基站设备安装规范
基站设备安装规范随着移动互联网的快速发展，基站建设已成为现代城市信息化建设的重要组成部分。
然而，基站设备的安装对于通讯网络建设、运营和维护来说具有重要的影响，一些基站安装不规范甚至会造成通讯中断或者影响通讯信号。
因此，制定基站设备的安装规范对于保障通讯质量具有重要意义。
基站设备安装的规范主要包括以下几个方面：安装地点的选择基站设备的安装地点应该选择在离城市中心较远、通风良好、无障碍物遮挡的地方，避免安装在高楼大厦前、电视塔等电磁辐射场强的地方。
在选址过程中要考虑到周边环境的影响，如地形、气候、地质等因素，选择适合的地点可以减少功率损耗和减少接收机器的抗干扰。
设备的安装高度基站设备应该安装在较高的地方，以便能够对周围的信号进行更好的接收和发射。
安装的高度越高，其覆盖范围就越广，信号插入损耗也就越少，可以提高通讯的质量。
天线的安装方式天线安装方式对于信号的稳定传输和通讯质量的提高具有重要影响。
一般而言，天线应该安装在基站和传输线路之间，避免因传输线路的关系而受到阻碍。
同时，天线的选型和调整也非常重要，不同的频率和方向需要不同的天线类型和安装角度。
设备之间的距离基站设备之间的距离应该严格控制在一定范围内，不同的设备之间有不同的距离要求。
此外，一些关键的设备之间的距离需要更加严格的控制，以免相互之间产生信号干扰的情况。
功率和发射机的设置功率和发射机的设置是基站安装的关键问题。
安装时应对设备的功率和发射机的设置进行故障排除和调整。
在发射前，设备应进行测试和接收控制，设置合理的功率和频率可以最大化的提高通讯质量。
基站设备是现代通讯网络建设中不可或缺的组成部分，安装过程中的规范对通讯运营和维护具有重要意义。
规范的安装不仅可以有效减少通讯故障，为用户提供更好的服务体验，还可以提高基站设备的使用寿命，为通讯网络的稳定运行提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟台铁塔公司基站配套建设安装规范（试行）一、基站基本装修1.电气线路布放宜采用明线槽，不走暗线。
机房内电源线通过线槽和扣线板固定、布放整齐，墙上米高度处不宜做水平线槽，以免影响室内走线架的安装固定；机房外走线须用线卡对墙固定。
机房至少安装两支40W/的日光灯，2个“2 x 3 ”的插座和2个空调插座, 插座地须与交流保护地可靠相连。
照明开关应安装在进门的侧墙位置。
2.浪涌抑制器和交流开关箱的安装位置须综合考虑浪涌到接地引出端和交流开关箱到开关电源的距离最短、走线美观等因素，交流配电箱内的空开标签的标写必须清晰、完整。
3.机房地面装地砖或刷耐磨漆，内墙面平整、天花板平整，涂料粉刷干净、均匀。
装修材料宜用40x40 或60 x 60 的普通防滑地砖和国产乳胶涂料。
4.基站要求不开窗户，对已有的窗户要进行密封或有隔热、采取遮阳措施。
5.租用商品房基站，楼板承重达不到要求（主设备安装区不少于600Kg/m2 或根据设备要求，蓄电池安装区不少于1000Kg/m2时，需用槽钢加固设备安装区和蓄电池安装区6.基站机房门的四周应密封隔热良好且有防雨和防盗措施。
机房内部的分隔和机房门均应采用不可燃烧的材料。
7.基站电表箱、油机切换箱应安装牢固、位置合理，便于抄表和移动油机接电。
注意：电表箱应安装在油机切换箱市电引入端子之外！保证箱体的安全，做好接地。
8.租用机房在楼上时油机切换箱必须安装在一层移动油机进出方便的位置。
9.为防止小孩玩耍时触电，要求将电表箱和油机切换箱安装在小孩接触不到的高度，并且要上好锁。
10.线、缆、扁铁等沿墙面上下楼每隔米应固定一次，不可悬荡。
在易磨损处要对线、缆做保护处理。
11.防盗门统一使用双层、外包边钢制防盗门，门板钢板厚度不小于0.8mm，门框钢板厚度不小于2mm内部填充防火材料，具体尺寸根据实际情况确定；不需安装猫眼、门铃。
12.窗户原则上封死，并做批白（与墙面一致）处理。
对于业主不允许封死的窗户要用密封胶进行密封，玻璃表面贴白色磨砂防晒膜处理；机房在一层的要求窗户安装防盗网，防盗网刷银粉漆进行防锈处理。
13.墙面、屋顶不允许有窟窿、裂痕，并进行防漏、防潮处理。
原则上机房内部水暖器材、管道和阀门全部拆除，如遇特殊情况管道无法拆除的，应做铁制品堵漏处理。
14.室外走线架主料使用国标50号热镀锌角钢，每根3m长；走线架宽度40cm；接口采用短节连接，短节使用国标40号热镀锌角钢，每边用4个10号热镀锌螺丝固定；走线架横撑用400mmx40m热镀锌扁铁，室外走线架横撑采用焊接进行固定, 横撑间距350mm；走线架两端横担采用国标50 号热镀锌角钢；室外走线架应距离墙面30-35cm间隔2m制作三角架支撑，馈线拐弯处不加装横撑。
（如下图所示）15. 承重槽钢a.设备承重槽钢设备承重槽钢材料采用国标12号，两根槽钢外沿宽度41cm槽钢中间按设计要求加装同型号槽钢焊接连接；设备承重槽钢用膨胀螺栓固定于地面上，并与地面之间加装5mm厚黑色橡皮垫，橡皮垫不能露于槽钢外。
槽钢外表面刷灰色防锈漆。
b.电池承重槽钢电池承重槽钢材料根据承重设计要求采用不同型号的槽钢；两根槽钢平行排列，两根槽钢外沿宽度依据不同型号电池的安装尺寸由设计确定，槽钢中间用同型号槽钢焊接连接。
电池承重槽钢的架空安装方式按设计要求进行施工。
电池承重槽钢两端嵌入承重墙内，用C20 混凝土密实堵死；槽钢外表面刷灰色防锈漆。
二、基站主要设备安装（一）设备摆放标准（1）基站馈线窗位置原则上应固定于房屋长方向两端墙上，下沿距离地面；馈线洞尺寸为400mmx400mn要求安装于走线架上方，如有特殊情况（如房屋较低等）也可安装于走线架下方；安装于墙面上用膨胀螺丝固定，安装于窗户上应用铝合金或镀锌角钢边框进行固定。
（2）主设备槽钢位置与走线架外沿平齐；蓄电池槽钢必须安装在承重梁或者承重墙上，距离后墙面不小于20cm根据蓄电池规格可合理变化。
（3）对于基站设备, 开关电源、传输综合架、主设备可以自右向左排列，也可以自左向右排列；也可按照开关电源、基站主设备、传输综合架自右向左排列，但要预留主设备扩容机位；相邻机柜间距不得超过2mm并且设备前平面在一条线上。
机架水平误差小于2mm垂直误差小于3mm（4）电池组固定于槽钢上，平行排列，后沿距离墙面10cm两组蓄电池之间应预留不小于30cm的间距。
（5）地排、监控箱、防雷箱固定于馈线窗所在的墙面上，监控箱下沿距地1.7 米。
（6）交流配电箱安装于靠近开关电源的墙面上，交流配电箱下沿距离地面高于1.4 米。
（7）空调室内机按照设计安装，并考虑排水和室外机连接的方便。
楼顶站室外机原则上安装于屋顶上；一楼站室外机可安装于楼外墙上，并加装防盗网。
（8）消防器材：基站内部需配备2－3 个悬挂式灭火器，2－4 个手持式灭火器；悬挂式灭火器须挂于开关电源、主设备和电池连接处正上方；手持式灭火器放置在进门顺手侧靠墙地面上。
（9）清洁用品：统一放置在门后，如果空间不够的情况下，放置在空调旁边。
10）地排、监控箱、防雷箱固定于馈线窗所在的墙面上，监控箱下沿距地米。
（11）基站室内设备机架安装1.排列整齐、固定牢固，手摇不晃动；宜对走线架加固。
2.相邻的机架应紧密靠拢，整列机架的前、后面至少有一面要求对齐为一条直线（一般情况下前面对齐），单个机架的垂直度偏差应小于3mm。
3.施工中注意保护好机架的漆面，有损坏的按原样进行修补复原.（二）设备安装（1）基站蓄电池安装1.电池极板螺母应紧固，极板盖板齐全，电池电极盖上的测试孔应朝外。
2.电池架安装一定要固定，每颗固定螺丝都要拧紧，不允许有松动的现象；每根电缆线均须用标签标示正确。
3.电池连接极板处应涂导电油膏；引出极的裸露部分应缠胶带绝缘。
4.电池不应安装在空调室内机下方。
5.不同性能、规格和出厂时间的电池不能混合组合使用。
6.蓄电池组金属支架不允许接地，防止短路事故。
在电池安装连接、电池组并接时，操作用的扳手一定要包好绝缘胶带，严防短路，所有连接螺栓上的铜鼻子都必须配套压平垫片、弹簧垫片并拧紧螺帽。
7.电池安装完成后，若空置时间长（3个月以上）应进行补充充电。
8.蓄电池至开关电源采用多根电缆连接时，应保持每根正极电缆长度一致，每根负极电缆长度一致，以保证每组电池充、放电电压的一致。
（2）基站开关电源安装1.电缆敷设的路由、路数及布放位置应符合施工图的规定；2.使用导线的规格和绝缘强度，总熔丝和各个分路熔丝的容量均应符合设计要求，所有线缆均吊上塑料标签按设计做好标号；各个空气开关面板必须标明所连接的设备名称。
3.电源电缆应采用整段的线料，不得在中间接头。
电缆与设备接线端子应连接牢固，使接头接触良好，保证电压降指标及对地电位符合设计要求。
4.开关电源的浮充电压及均充电压设置符合电池厂家的要求，并符合设备供电的要求。
5.每个开关整流模块的输出电流尽量调整到一致。
（3）基站交流和直流电源线、缆颜色1.交流电源线外护套为黑色，内芯线颜色为：A相黄色、B相绿色、C相红色、接地中性线蓝色、不接地中性线紫色。
2.开关电源至蓄电池的直流电源线正极用红色，负极用蓝色，线经要求为95mm23.保护地的接地线采用黄绿双色线。
（4）基站空调安装1.基站空调室内、外机组的安装必须水平、稳定、牢固，室内、外机组的位置必须利于出风和散热，室外机宜考虑一定的防盗措施。
2.空调室内外连接铜管要固定，排水管不应漏水，且位置合适。
3.外机与室内机的连接管必须由下向上引入室内，以防雨水顺管子流进机房；4.排水管子的位置不能高于室内机凝结水容器，将空调冷凝水引入下水道；5.室内机不得安装在蓄电池等设备的上方，以防冷凝水滴在设备上造成设备的损坏。
6.做好机壳的接地或交流电源插座的接地。
7.机房空调冬季无需制热，只需要定期进行除湿。
8.空调安装完毕要进行有关的测试和记录，其中包括电流测试、压力测试、绝缘测试等。
三. 基站各种线缆布放、捆扎及标识牌的要求1.基站各种线缆布放及捆扎标准（1）交流引入电缆材料采用铜芯黑色铠装阻燃聚氯乙烯绝缘护套软电缆，材料截面详见下表；室外从下线处到机房均用波纹管套装，并用扭卡牢固地固定在拉线上，固定间距为30cm拉线两端均要做入地漏电保护，拉线标准为7股的钢缆;交流电缆不能从馈线窗引入，应在配电箱侧就近打孔引入，穿墙孔应用防火泥密封；电缆室内部分沿墙走线须套装白色PVC阻燃管固定，走线架走线应绑扎牢固。
交流电缆在引入机房处的外墙面上做回水湾。
（2）电池连线电缆材料采用铜芯阻燃聚氯乙烯绝缘护套软电缆，材料截面详见下表，颜色有黑色、蓝色两种；线缆单排沿走线架布放，并每根每孔都用黑色扎带捆扎“黑正蓝负”接线，线缆排序（垂直方向）从左到右（黑色、蓝色）固定。
（3）空调连线电缆用30mn白色PVC线槽套装，沿墙壁下边踢脚线上方固定。
要按设计位置留有第二台空调的预留插孔。
（4）空调室外机连线依厂家标准捆扎美观，并牢固固定；穿墙孔应加隔离板并用防火泥堵死，并内高外低；排水管使用网状蛇皮管内高外低安装。
具体要求详见空调安装规范。
（5）光缆光缆室外余留情况：A）固定于线杆上、B）固定于室外墙壁上、C）固定于室外走线架下方（限活动房），都应捆扎整齐，不应与铁塔接触，高度不低于2.5m。
光缆从走线架上方进入机房时需加回水弯；光缆与电源线应分走线架两边捆扎，光缆与综合架应分别接地。
（6）7/8馈线电缆7/8馈线弯曲半径为260mm引入室内时应做回水弯，室外部分应三处接地（如铁塔距离超过60m应加装一处接地）；线卡间距，水平100cm 垂直60—80cm。
（7）1/2 馈线电缆1/2软馈线最小弯曲半径要求大于150mm馈线接头10cm范围以内不得有弯曲，并留有维护余量。
（8 ）告警线用PVCt套装后固定于墙面上，不与电源线交叉，交叉部分须做屏蔽处理。
（9 ）传输线传输线与电源线分走线架两边捆扎，不与电源线交叉。
（10）接地电缆走线架、电池架、槽钢接地线采用黄绿颜色25mm2聚氯乙稀电缆；开关电源工作地采用不小于70mm聚氯乙稀电缆，设备机壳保护接地35mm聚氯乙稀电缆到室内地排；室外接地总线主要采用40mmx4m热镀锌扁铁3根引上，引出扁铁出地面不小于6米；引出扁铁与接地铜排之间连接采用不小于70mm2 黑色聚氯乙稀电缆，最大长度不超过30米。
（11 ）各种线缆布放标准A.电缆走线的要求：所有通信线与电源线应分走线架两边捆扎，不得交叉，若交叉，交叉部分须套绝缘管做屏蔽处理。
B.所有线缆应进行固定，并设置标签，非屏蔽交直流电缆与通信线并行敷设时，应预留100〜150mn空间。
布线整齐，尽量直角弯曲。
1.走线应整齐美观。
按照施工图设计的截面图布置。
2.扎带应采用‘ 8'字扎线法，电缆应扎成‘品'或‘田'字型，扎线方法一致，间隔均匀；扎带不能太紧而勒伤线缆。
