移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。
(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米，深0。
5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
一、总则为了规范的设备安装，结合公司的实际情况，特制定以下规范。
请各个施工单位根据此规范施行。
二、安装准备在进行设备安装前，先进行以下几个方面的检查：1、将安装现场清理干净，不要将一些杂物堆放在安装现场，以免这些杂物影响安装并设备造成不必要的损坏。
2、保持安装现场干净，安装现场需配有除尘设备，应干净无灰尘。
安装和维护人员应该穿防尘服装。
3、设备安装好后，不要移动，保持固定连线不动。
4、安装现场中所有的走线，如电缆线、电源线和光缆等，应该分别走线，互相不干扰。
5、将要连接到设备上的电缆线检查，确认无误。
三、开箱验货1、包装外观检查检查包装箱的外观，包括以下几个方面外包装箱子的包装带是否牢固地绑在包装箱上，是否有松开的现象。
包装箱是否包装牢固，是否有人为撕裂现象。
包装箱是否有漏水现象。
是否有外物在包装箱上。
包装箱名称与包装箱数是否正确。
包装箱是否有破损，若有破损，作出记录并与甲方联系。
1、开箱在确认包装箱外观一切正确之后，可以打开包装箱，用专用的工具开启包装箱，否则将损坏设备。
将包装箱正放，用专用撬杆撬开木箱顶盖（严禁用铁锤击打箱体）。
2、箱内检查打开包装后，做开箱检查。
拿出箱中的装箱清单，并对照装箱清单，检查箱中的设备及附件，是否与装箱清单上的数量和名称一致。
检查包装箱内是否有异物。
检查包装箱中的塑料包装袋、泡沫是否完好。
检查各个设备的包装袋是否完好无损，检查袋内设备是否完整无缺，如有损缺，作出记录并与甲方联系。
3、取出设备在开箱检查确认无误后，就可以从包装箱内取出设备，取出过程中必须注意对设备的保护。
取出防震泡沫、备附件袋、资料袋。
由人分从两头抬出机柜，躺置放在泡沫板上。
分别检查主件、附件、资料的正确性，由专人分类保管。
如有问题，作出记录与甲方联系。
在将设备从运输包装中取出来时，必须注意下面几个方面：安装过程中，不能打开电源开关。
在打开包装过程中，操作人员必须带接地的防静电手镯或脚镯，手镯或脚镯必须和皮肤接触。
移动通信行业基站设备安装规范工程管理员及技术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明：标有“管”字为适应于工程管理员；标有“技”字为技术工人；没有标明为共用。
)一: 移动通信工程管理知识(管)1、移动通信工程建设过程?1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2、移动通信工程项目管理的基本内容?2.1移动通信工程按项目进行管理，实行项目经理负责制。
2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为：质量管理；进度管理；成本管理；安全管理。
3、施工组织设计是什么、及主要内容?3.1施工组织设计编写就是用于指导施工，施工组织设计是贯穿整个工程实施的纽带，它为工程质量、进度、成本、安全提供了方法和手段。
3.2施工组织就是针对工程施工的复杂性，来研究工程建设统筹安排与系统管理，体现如何组织、计划一项拟建工程施工，寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。
在整个工程的实施过程中，按照客观的技术、经济规律，采用各种有效手段，做出科学的、合理的安排，达到工期短、质量优和成本低的目的，使工程取得最优的效果。
3.3施工组织的主要内容：1.工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。
2.施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划（劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等）、施工总进度计划及保证措施、文明施工。
从整个工程实施管理的角度出发，为工程实施制定一个管理目标及保证体系。
3.主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标（施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案）、工程防护方法和措施、各子系统调试方案、工程联调方案。

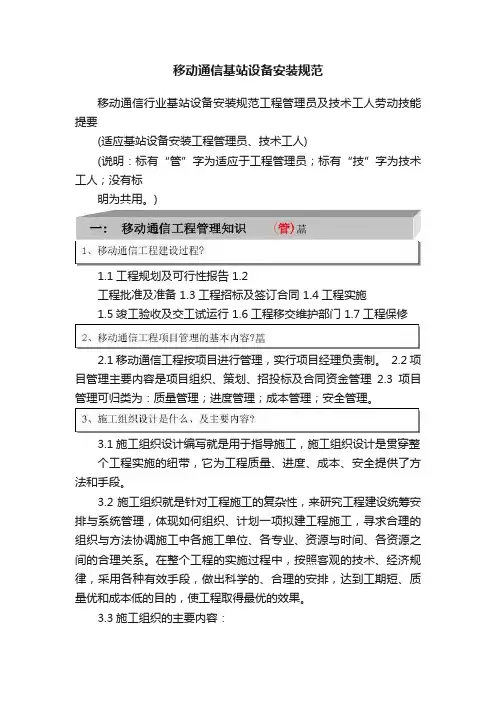

移动通信基站设备安装规范移动通信行业基站设备安装规范工程管理员及技术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明：标有“管”字为适应于工程管理员；标有“技”字为技术工人；没有标明为共用。
)1.1工程规划及可行性报告 1.2工程批准及准备 1.3工程招标及签订合同 1.4工程实施1.5竣工验收及交工试运行 1.6工程移交维护部门 1.7工程保修2.1移动通信工程按项目进行管理，实行项目经理负责制。
2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为：质量管理；进度管理；成本管理；安全管理。
3.1施工组织设计编写就是用于指导施工，施工组织设计是贯穿整个工程实施的纽带，它为工程质量、进度、成本、安全提供了方法和手段。
3.2施工组织就是针对工程施工的复杂性，来研究工程建设统筹安排与系统管理，体现如何组织、计划一项拟建工程施工，寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。
在整个工程的实施过程中，按照客观的技术、经济规律，采用各种有效手段，做出科学的、合理的安排，达到工期短、质量优和成本低的目的，使工程取得最优的效果。
3.3施工组织的主要内容：1.工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。
2.施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划（劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等）、施工总进度计划及保证措施、文明施工。
从整个工程实施管理的角度出发，为工程实施制定一个管理目标及保证体系。
3.主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标（施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案）、工程防护方法和措施、各子系统调试方案、工程联调方案。
基站设备安装规范：基站部分 1 基站经纬度应准确无误。
2 机柜门应开关自如，机柜内外及各模块应干净整洁。
3 机架安装位置符合施工要求（符合图纸设计）。
4 应用16MM2的直流线与BTS相连。
5 应用16MM2的黄/绿接地线与BTS相连。
6 所有的钢性电缆的弯曲度应恰当（不能直接在接头处弯曲电缆，弯曲和接头须保持大于2CM距离）。
7 钢性电缆接头应与模块紧密相连。
8 所有模块应固定在框架上。
9 所有金属盖（盲板）应已安装。
10 设备各单板工作正常，指示灯和指示面板各种数字显示正常，电源告警开关正常，风扇运转正常。
1 应有网络优化测试报告及入网开通报告12 基站站型和设备配置应与设计相吻合13 基站接收机和发射机性能测试正常机架安装1 在有活动地板的机房内安装设备应有钢制底座，底座与楼板加固牢靠。
2 DDF架顶部距离地面，信号线应有标签表明收发。
3 机架垂直度上下偏差≤机架高度*1.0%。
4 同一列设备面板应成一直线，相邻机架的缝隙应≤3MM。
5 机架抗震加固应符合施工图要求。
6 机架接地可靠。
天馈线系统安装1 基站天馈线安装加固应符合施工图要求，安装稳定牢固、可靠，馈线外观应无损伤。
2 天馈系统的电压驻波比应小于1.5或无VSWR的告警。
3 基站天线安装高度、方位角应符合施工图要求。
4 基站天线倾角应符合施工图要求，允许偏差±1°。
5 基站天线防雷接地良好，天线应处于避雷45°角的保护范围内。
6 天线跳线应合适，有标签标明小区号。
7 采用空间分集的天线两接收天线间距应大于4M，其俯仰角应一致。
8 基站天线应与铁塔、抱杆等紧固牢靠。
9 馈线的规格、型号、路由走向应符合施工图要求。
10 馈线拐弯应圆滑均匀，曲率半径≥馈线外径的15倍。
11 馈线窗安装牢固，满足防尘、防水要求，馈线进馈线窗前应留足够的防水弯。
12 所有外部接头应用防水胶带隔离。
13 馈线末端应用标签标明小区号，有可能亦应区分接收、发14 馈线的金属外层应在上部、下部和经走线架进机房入口处就近接地（即三点可靠接地）。
