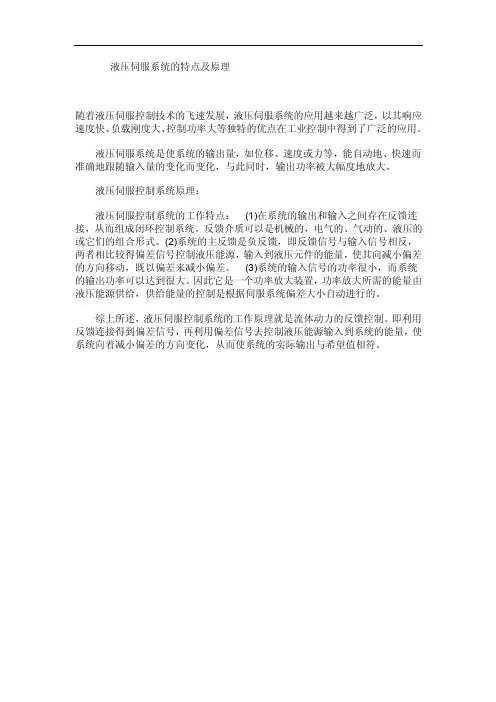

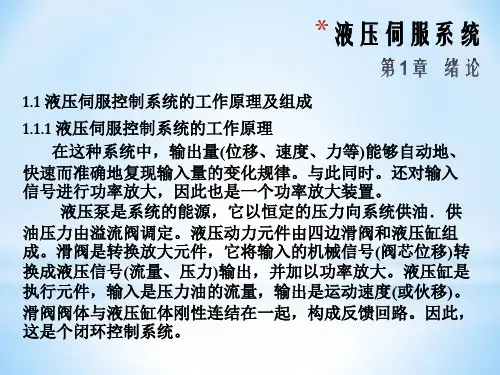

液压伺服系统的特点及原理
随着液压伺服控制技术的飞速发展,液压伺服系统的应用越来越广泛,以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。
液压伺服系统是使系统的输出量,如位移、速度或力等,能自动地、快速而准确地跟随输入量的变化而变化,与此同时,输出功率被大幅度地放大。
液压伺服控制系统原理:
液压伺服控制系统的工作特点:(1)在系统的输出和输入之间存在反馈连接,从而组成闭环控制系统。
反馈介质可以是机械的,电气的、气动的、液压的或它们的组合形式。
(2)系统的主反馈是负反馈,即反馈信号与输入信号相反,两者相比较得偏差信号控制液压能源,输入到液压元件的能量,使其向减小偏差的方向移动,既以偏差来减小偏差。
(3)系统的输入信号的功率很小,而系统的输出功率可以达到很大。
因此它是一个功率放大装置,功率放大所需的能量由液压能源供给,供给能量的控制是根据伺服系统偏差大小自动进行的。
综上所述,液压伺服控制系统的工作原理就是流体动力的反馈控制。
即利用反馈连接得到偏差信号,再利用偏差信号去控制液压能源输入到系统的能量,使系统向着减小偏差的方向变化,从而使系统的实际输出与希望值相符。

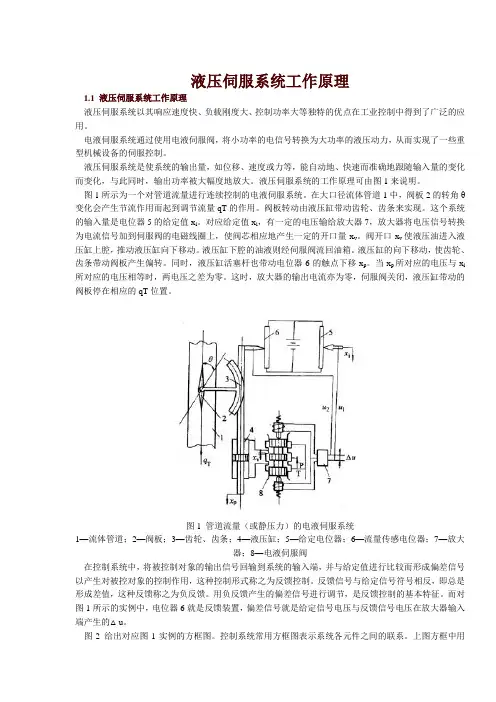

液压伺服系统工作原理1.1 液压伺服系统工作原理液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。
电液伺服系统通过使用电液伺服阀,将小功率的电信号转换为大功率的液压动力,从而实现了一些重型机械设备的伺服控制。
液压伺服系统是使系统的输出量,如位移、速度或力等,能自动地、快速而准确地跟随输入量的变化而变化,与此同时,输出功率被大幅度地放大。
液压伺服系统的工作原理可由图1来说明。
图1所示为一个对管道流量进行连续控制的电液伺服系统。
在大口径流体管道1中,阀板2的转角θ变化会产生节流作用而起到调节流量qT的作用。
阀板转动由液压缸带动齿轮、齿条来实现。
这个系统的输入量是电位器5的给定值x i。
对应给定值x i,有一定的电压输给放大器7,放大器将电压信号转换为电流信号加到伺服阀的电磁线圈上,使阀芯相应地产生一定的开口量x v。
阀开口x v使液压油进入液压缸上腔,推动液压缸向下移动。
液压缸下腔的油液则经伺服阀流回油箱。
液压缸的向下移动,使齿轮、齿条带动阀板产生偏转。
同时,液压缸活塞杆也带动电位器6的触点下移x p。
当x p所对应的电压与x i 所对应的电压相等时,两电压之差为零。
这时,放大器的输出电流亦为零,伺服阀关闭,液压缸带动的阀板停在相应的qT位置。
图1 管道流量(或静压力)的电液伺服系统1—流体管道;2—阀板;3—齿轮、齿条;4—液压缸;5—给定电位器;6—流量传感电位器;7—放大器;8—电液伺服阀在控制系统中,将被控制对象的输出信号回输到系统的输入端,并与给定值进行比较而形成偏差信号以产生对被控对象的控制作用,这种控制形式称之为反馈控制。
反馈信号与给定信号符号相反,即总是形成差值,这种反馈称之为负反馈。
用负反馈产生的偏差信号进行调节,是反馈控制的基本特征。
而对图1所示的实例中,电位器6就是反馈装置,偏差信号就是给定信号电压与反馈信号电压在放大器输入端产生的△u。

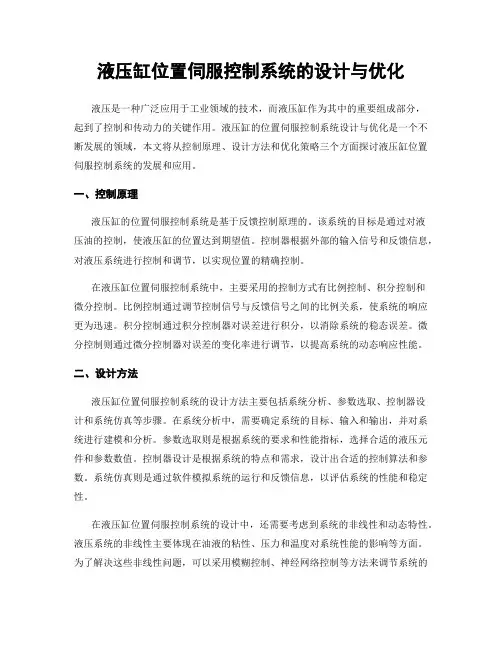

液压缸位置伺服控制系统的设计与优化液压是一种广泛应用于工业领域的技术,而液压缸作为其中的重要组成部分,起到了控制和传动力的关键作用。
液压缸的位置伺服控制系统设计与优化是一个不断发展的领域,本文将从控制原理、设计方法和优化策略三个方面探讨液压缸位置伺服控制系统的发展和应用。
一、控制原理液压缸的位置伺服控制系统是基于反馈控制原理的。
该系统的目标是通过对液压油的控制,使液压缸的位置达到期望值。
控制器根据外部的输入信号和反馈信息,对液压系统进行控制和调节,以实现位置的精确控制。
在液压缸位置伺服控制系统中,主要采用的控制方式有比例控制、积分控制和微分控制。
比例控制通过调节控制信号与反馈信号之间的比例关系,使系统的响应更为迅速。
积分控制通过积分控制器对误差进行积分,以消除系统的稳态误差。
微分控制则通过微分控制器对误差的变化率进行调节,以提高系统的动态响应性能。
二、设计方法液压缸位置伺服控制系统的设计方法主要包括系统分析、参数选取、控制器设计和系统仿真等步骤。
在系统分析中,需要确定系统的目标、输入和输出,并对系统进行建模和分析。
参数选取则是根据系统的要求和性能指标,选择合适的液压元件和参数数值。
控制器设计是根据系统的特点和需求,设计出合适的控制算法和参数。
系统仿真则是通过软件模拟系统的运行和反馈信息,以评估系统的性能和稳定性。
在液压缸位置伺服控制系统的设计中,还需要考虑到系统的非线性和动态特性。
液压系统的非线性主要体现在油液的粘性、压力和温度对系统性能的影响等方面。
为了解决这些非线性问题,可以采用模糊控制、神经网络控制等方法来调节系统的响应。
而系统的动态特性则需要通过对控制系统的参数进行调节和优化,以提高系统的动态性能和稳定性。
三、优化策略液压缸位置伺服控制系统的优化策略主要包括参数优化、结构优化和控制策略优化。
参数优化是根据系统的性能指标和要求,通过试验和仿真等方法对系统的参数进行调整和优化。
结构优化是通过改变系统的结构和组件,以提高系统的性能和效率。

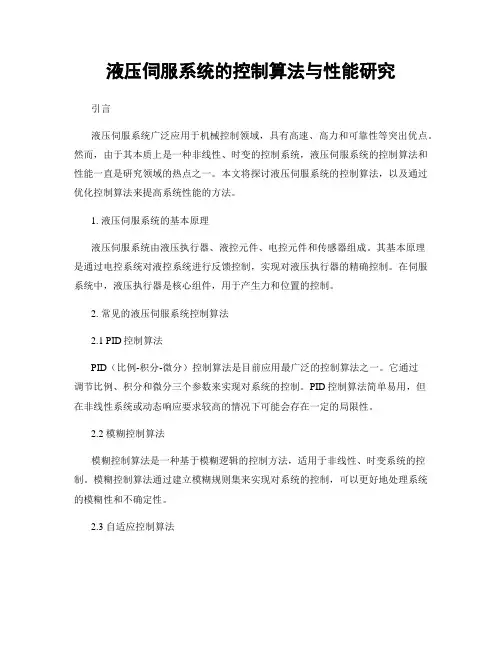

液压伺服系统的控制算法与性能研究引言液压伺服系统广泛应用于机械控制领域,具有高速、高力和可靠性等突出优点。
然而,由于其本质上是一种非线性、时变的控制系统,液压伺服系统的控制算法和性能一直是研究领域的热点之一。
本文将探讨液压伺服系统的控制算法,以及通过优化控制算法来提高系统性能的方法。
1. 液压伺服系统的基本原理液压伺服系统由液压执行器、液控元件、电控元件和传感器组成。
其基本原理是通过电控系统对液控系统进行反馈控制,实现对液压执行器的精确控制。
在伺服系统中,液压执行器是核心组件,用于产生力和位置的控制。
2. 常见的液压伺服系统控制算法2.1 PID控制算法PID(比例-积分-微分)控制算法是目前应用最广泛的控制算法之一。
它通过调节比例、积分和微分三个参数来实现对系统的控制。
PID控制算法简单易用,但在非线性系统或动态响应要求较高的情况下可能会存在一定的局限性。
2.2 模糊控制算法模糊控制算法是一种基于模糊逻辑的控制方法,适用于非线性、时变系统的控制。
模糊控制算法通过建立模糊规则集来实现对系统的控制,可以更好地处理系统的模糊性和不确定性。
2.3 自适应控制算法自适应控制算法是一种能够根据系统实时状态和参数变化进行调整的控制方法。
自适应控制算法通过反馈机制和参数估计来实现对系统的控制,可以提高系统的稳定性和鲁棒性。
3. 提高液压伺服系统性能的方法3.1 系统建模和参数辨识系统建模和参数辨识是提高液压伺服系统性能的关键步骤。
通过对系统进行建模和参数辨识,可以准确地描述系统的动态特性,为后续的控制算法设计和优化提供基础。
3.2 控制算法优化控制算法优化是提高液压伺服系统性能的有效途径。
基于建模和参数辨识的结果,可以通过优化控制算法来改善系统的动态性能。
常见的优化方法包括遗传算法、粒子群算法和模型预测控制等。
3.3 传感器和执行器的选型和优化传感器和执行器的选型和优化对液压伺服系统的性能影响巨大。
选择合适的传感器可以提高系统的测量精度和稳定性;优化执行器设计可以提高系统的输出能力和响应速度。

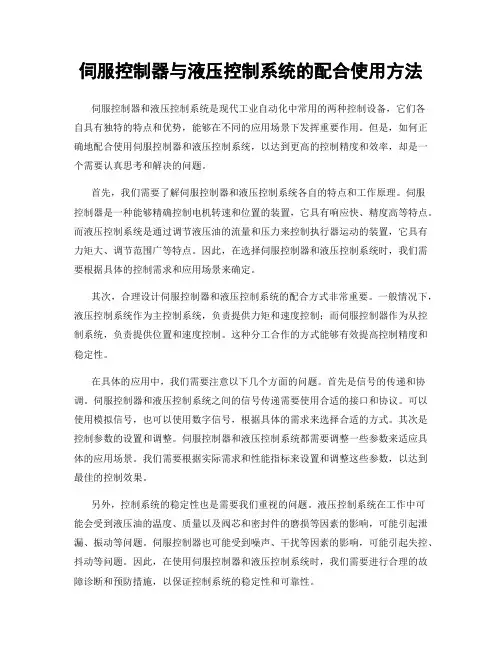

伺服控制器与液压控制系统的配合使用方法伺服控制器和液压控制系统是现代工业自动化中常用的两种控制设备,它们各自具有独特的特点和优势,能够在不同的应用场景下发挥重要作用。
但是,如何正确地配合使用伺服控制器和液压控制系统,以达到更高的控制精度和效率,却是一个需要认真思考和解决的问题。
首先,我们需要了解伺服控制器和液压控制系统各自的特点和工作原理。
伺服控制器是一种能够精确控制电机转速和位置的装置,它具有响应快、精度高等特点。
而液压控制系统是通过调节液压油的流量和压力来控制执行器运动的装置,它具有力矩大、调节范围广等特点。
因此,在选择伺服控制器和液压控制系统时,我们需要根据具体的控制需求和应用场景来确定。
其次,合理设计伺服控制器和液压控制系统的配合方式非常重要。
一般情况下,液压控制系统作为主控制系统,负责提供力矩和速度控制;而伺服控制器作为从控制系统,负责提供位置和速度控制。
这种分工合作的方式能够有效提高控制精度和稳定性。
在具体的应用中,我们需要注意以下几个方面的问题。
首先是信号的传递和协调。
伺服控制器和液压控制系统之间的信号传递需要使用合适的接口和协议。
可以使用模拟信号,也可以使用数字信号,根据具体的需求来选择合适的方式。
其次是控制参数的设置和调整。
伺服控制器和液压控制系统都需要调整一些参数来适应具体的应用场景。
我们需要根据实际需求和性能指标来设置和调整这些参数,以达到最佳的控制效果。
另外,控制系统的稳定性也是需要我们重视的问题。
液压控制系统在工作中可能会受到液压油的温度、质量以及阀芯和密封件的磨损等因素的影响,可能引起泄漏、振动等问题。
伺服控制器也可能受到噪声、干扰等因素的影响,可能引起失控、抖动等问题。
因此,在使用伺服控制器和液压控制系统时,我们需要进行合理的故障诊断和预防措施,以保证控制系统的稳定性和可靠性。
此外,为了进一步提高整个控制系统的工作效率,我们还可以采用一些高级控制技术。
比如,可以使用先进的预测控制算法来优化控制器的工作,可以使用智能化的自适应控制方法来提高系统的鲁棒性和自适应性。
液压伺服工作原理
液压伺服系统是通过液压原理实现精确控制的一种机电装置。
其工作原理如下:
1. 液压伺服系统由液压泵、液压缸、控制阀和传感器等组成。
液压泵通过机械能输入,将机械能转化为流体能。
2. 液压泵将流体送入控制阀,控制阀通过调节液压流量和压力来控制流体的输出。
控制阀是系统的核心部件,它根据传感器信号和预设的控制要求,将流量和压力分配到液压缸上。
3. 传感器用于感知被控对象的实际状态,并将状态信息反馈给控制阀。
控制阀根据传感器的反馈信号,调整液压流量和压力,使得被控对象达到期望的位置、速度或力。
4. 液压流体进入液压缸,通过液压缸的活塞运动,产生线性位移或输出力。
液压缸的活塞由流体推动,通过活塞杆连接到被控对象,将控制信号转化为机械运动。
5. 当被控对象达到期望状态时,传感器感知到的状态信息与控制阀预设的控制要求相符,控制阀停止调节。
通过以上原理,液压伺服系统实现了对机械运动的精确控制。
其优点包括高承载能力、动态响应快、可靠性高、结构简单等。
在工业自动化领域广泛应用,例如数控机床、起重设备、注塑机等。
液压伺服系统稳定性分析与控制策略研究一、引言液压伺服系统作为一种广泛应用于工程、机械等领域的控制系统,在实现精确运动控制方面具有重要意义。
然而,由于复杂的动力学特性和非线性特点,液压伺服系统在运行过程中常常面临稳定性问题。
本文将探讨液压伺服系统的稳定性分析方法以及相应的控制策略研究。
二、液压伺服系统的动力学特性分析液压伺服系统由液压执行器、控制阀和传感器等组成,它的动力学特性包括惯性、弹性、摩擦等因素的影响。
针对这些因素,可以使用数学模型进行系统的动力学分析。
1. 惯性分析液压伺服系统的惯性是指系统中涉及质量和惯性力的动力学特性。
惯性对系统的稳定性有重要影响。
在分析液压伺服系统的稳定性时,需要考虑液压执行器的质量、运动状态以及液体的压力和流动等因素。
2. 弹性分析液压伺服系统的弹性是指系统中涉及弹性元件(如弹簧、缸盖等)的动力学特性。
弹性会引起系统中的振动和共振现象,从而影响系统的稳定性。
在进行稳定性分析时,需要考虑液压执行器和控制阀中的弹性元件影响。
3. 摩擦分析液压伺服系统中的摩擦是指系统中涉及的摩擦力和摩擦力矩等动力学特性。
摩擦会导致系统中的能量损失和运动不平稳现象,对系统的稳定性影响显著。
因此,在稳定性分析中,需要考虑液压执行器和控制阀中的摩擦因素。
三、液压伺服系统的稳定性分析方法液压伺服系统的稳定性分析方法主要包括传递函数法、状态空间法和频域法。
这些方法可以用来分析系统的稳定性,并得到系统稳定的条件和边界。
1. 传递函数法传递函数法是一种通过建立系统的传递函数模型来进行稳定性分析的方法。
通过分析传递函数的特征根和极点位置,可以评估系统的稳定性。
传递函数法可以用于分析一阶、二阶以及高阶液压伺服系统的稳定性。
2. 状态空间法状态空间法是一种基于状态方程的分析方法,它可以更全面地描述液压伺服系统的动力学特性和稳定性。
通过建立系统的状态空间模型,可以分析系统的可控性、可观测性以及稳定性等问题。
液压伺服控制笔记【最新版】目录一、液压伺服控制的概述二、液压伺服控制的原理三、液压伺服控制的组成部件四、液压伺服控制的应用实例五、液压伺服控制的优点与局限性正文一、液压伺服控制的概述液压伺服控制是一种以液压作为动力来源,通过电气信号来实现对液压执行元件运动速度、位置和力的控制的技术。
它广泛应用于各种工业设备、机床和自动化生产线等领域,以实现高精度、高速度和高效率的生产过程。
二、液压伺服控制的原理液压伺服控制的原理主要基于液压传动与电气信号的结合。
通过电气信号的变化,调节液压油的流量、压力和流向,从而实现对液压执行元件的运动速度、位置和力的控制。
其控制过程主要分为以下几个步骤:1.根据控制需求,发出电气信号;2.电气信号经过控制器处理,转换为液压系统的控制信号;3.控制信号作用在液压元件上,改变液压油的流量、压力和流向;4.液压油的变化使得液压执行元件实现预期的运动速度、位置和力。
三、液压伺服控制的组成部件液压伺服控制系统主要由以下几个部分组成:1.控制器:负责接收电气信号,并转换为液压系统的控制信号;2.伺服阀:负责根据控制信号,调节液压油的流量、压力和流向;3.液压油缸或马达:负责将液压油的能量转换为机械能,实现对执行元件的运动控制;4.传感器:负责检测液压执行元件的位置、速度等信息,并将其反馈给控制器;5.执行元件:负责根据液压油的控制,实现预期的运动速度、位置和力。
四、液压伺服控制的应用实例液压伺服控制在各种工业设备、机床和自动化生产线等领域有广泛的应用。
例如,在数控机床上,液压伺服控制可以实现对刀具的精确快速定位,提高加工精度和效率;在自动化生产线上,液压伺服控制可以实现对机器人的精确控制,提高生产过程的自动化程度。
五、液压伺服控制的优点与局限性液压伺服控制的优点主要体现在以下几个方面:1.控制精度高:液压伺服控制系统能够实现微米级的控制精度,满足高精度加工的需求;2.响应速度快:液压伺服控制系统的响应速度较快,能够实现高速、高加速度的运动;3.结构简单:液压伺服控制系统的结构相对简单,易于维护和调试;4.适应性强:液压伺服控制系统能够适应各种恶劣的工作环境,具有较强的抗干扰能力。
伺服控制器与液压控制系统的配合使用方法伺服控制器和液压控制系统是工业自动化领域中常见的两种控制设备,它们在不同的工作环境和场景中有着各自的优势和特点。
为了更好地发挥它们的作用,我们需要合理地配合使用这两种控制设备。
本文将介绍伺服控制器与液压控制系统的配合使用方法,包括选择合适的设备、搭建系统框架、调试和优化等方面。
首先,在配合使用伺服控制器和液压控制系统之前,我们需要了解它们各自的特点和适用范围。
伺服控制器是一种通过位置、速度和力等信号来控制电机运动的设备,它能够实现精准的运动控制和位置定位。
而液压控制系统则是通过控制液压执行器的液压压力和流量来实现负载的控制和运动。
它具有承载能力强、高速高力等特点。
因此,当工作需要精准位置控制和快速高力运动时,可以考虑使用伺服控制器;而当工作需要大承载能力和高速高力时,可以选择液压控制系统。
选择合适的设备是配合使用伺服控制器和液压控制系统的第一步。
在选择伺服控制器时,需要考虑工作负载的特点和运动要求,确定所需的控制精度、速度和扭矩等参数。
同时,还需考虑电机的型号和功率等因素。
对于液压控制系统,则需要根据工作负载的特点和要求,选择合适的液压执行器、泵和阀等元件。
在选择设备时,可以咨询专业的技术人员或厂家,以确保选择的设备能够满足工作需求。
搭建系统框架是配合使用伺服控制器和液压控制系统的关键步骤。
在搭建系统框架时,需要将伺服控制器与液压控制系统紧密结合,使其能够协同工作。
首先,需要将伺服控制器与电机连接,并设置合适的运动参数和控制模式。
然后,将液压执行器与液压控制系统连接,确保液压控制系统能够正常工作。
最后,通过电气和液压连接,将伺服控制器和液压控制系统整合在一起,形成完整的控制系统。
在搭建系统框架时,需要注意各个部件之间的连接正确可靠,并确保电气和液压系统的安全。
调试和优化是配合使用伺服控制器和液压控制系统的重要环节。
在调试时,首先需要对伺服控制器和液压控制系统进行独立的测试,确保其正常工作。
