我司液压伺服控制系统的控制原理

液压伺服系统工作原理1.1 液压伺服系统工作原理液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。

电液伺服系统通过使用电液伺服阀，将小功率的电信号转换为大功率的液压动力，从而实现了一些重型机械设备的伺服控制。

液压伺服系统是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。

液压伺服系统的工作原理可由图1来说明。

图1所示为一个对管道流量进行连续控制的电液伺服系统。

在大口径流体管道1中，阀板2的转角θ变化会产生节流作用而起到调节流量qT的作用。

阀板转动由液压缸带动齿轮、齿条来实现。

这个系统的输入量是电位器5的给定值x i。

对应给定值x i，有一定的电压输给放大器7，放大器将电压信号转换为电流信号加到伺服阀的电磁线圈上，使阀芯相应地产生一定的开口量x v。

阀开口x v使液压油进入液压缸上腔，推动液压缸向下移动。

液压缸下腔的油液则经伺服阀流回油箱。

液压缸的向下移动，使齿轮、齿条带动阀板产生偏转。

同时，液压缸活塞杆也带动电位器6的触点下移x p。

当x p所对应的电压与x i所对应的电压相等时，两电压之差为零。

这时，放大器的输出电流亦为零，伺服阀关闭，液压缸带动的阀板停在相应的qT位置。

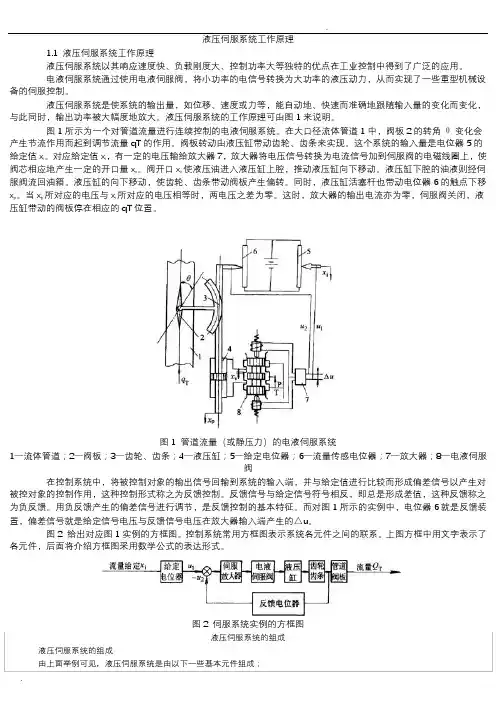

图1 管道流量（或静压力）的电液伺服系统1—流体管道；2—阀板；3—齿轮、齿条；4—液压缸；5—给定电位器；6—流量传感电位器；7—放大器；8—电液伺服阀在控制系统中，将被控制对象的输出信号回输到系统的输入端，并与给定值进行比较而形成偏差信号以产生对被控对象的控制作用，这种控制形式称之为反馈控制。

反馈信号与给定信号符号相反，即总是形成差值，这种反馈称之为负反馈。

用负反馈产生的偏差信号进行调节，是反馈控制的基本特征。

而对图1所示的实例中，电位器6就是反馈装置，偏差信号就是给定信号电压与反馈信号电压在放大器输入端产生的△u。

液压伺服体系工作道理1.1 液压伺服体系工作道理液压伺服体系以其响应速度快.负载刚度大.控制功率大等奇特的长处在工业控制中得到了广泛的应用.电液伺服体系经由过程应用电液伺服阀,将小功率的电旌旗灯号转换为大功率的液压动力,从而实现了一些重型机械装备的伺服控制.液压伺服体系是使体系的输出量,如位移.速度或力等,能主动地.快速而精确地追随输入量的变更而变更,与此同时,输出功率被大幅度地放大.液压伺服体系的工作道理可由图1来解释.图1所示为一个对管道流量进行中断控制的电液伺服体系.在大口径流体管道1中,阀板2的转角θ变更会产生撙节感化而起到调撙节量qT的感化.阀板迁移转变由液压缸带动齿轮.齿条来实现.这个体系的输入量是电位器5的给定值x i.对应给定值x i,有必定的电压输给放大器7,放大器将电压旌旗灯号转换为电流旌旗灯号加到伺服阀的电磁线圈上,使阀芯响应地产生必定的启齿量x v.阀启齿x v使液压油进入液压缸上腔,推进液压缸向下移动.液压缸下腔的油液则经伺服阀流回油箱.液压缸的向下移动,使齿轮.齿条带动阀板产生偏转.同时,液压缸活塞杆也带动电位器6的触点下移x p.当x p所对应的电压与x i所对应的电压相等时,两电压之差为零.这时,放大器的输出电流亦为零,伺服阀封闭,液压缸带动的阀板停在响应的qT地位.图1 管道流量（或静压力）的电液伺服体系1—流体管道;2—阀板;3—齿轮.齿条;4—液压缸;5—给定电位器;6—流量传感电位器;7—放大器;8—电液伺服阀在控制体系中,将被控制对象的输出旌旗灯号回输到体系的输入端,并与给定值进行比较而形成误差旌旗灯号以产生对被控对象的控制造用,这种控制情势称之为反馈控制.反馈旌旗灯号与给定旌旗灯号符号相反,即老是形成差值,这种反馈称之为负反馈.用负反馈产生的误差旌旗灯号进行调节,是反馈控制的根本特点.而对图1所示的实例中,电位器6就是反馈装配,误差旌旗灯号就是给定旌旗灯号电压与反馈旌旗灯号电压在放大器输入端产生的△u.图2 给出对应图1实例的方框图.控制体系经常应用方框图暗示体系各元件之间的接洽.上图方框顶用文字暗示了各元件,后面将介绍方框图采取数学公式的表达情势.图2 伺服体系实例的方框图液压伺服体系的构成液压伺服体系的构成由上面举例可见,液压伺服体系是由以下一些根本元件构成;输入元件——将给定值加于体系的输入端的元件.该元件可所以机械的.电气的.液压的或者是其它的组合情势.反馈测量元件——测量体系的输出量并转换成反馈旌旗灯号的元件.各类类形的传感器经常应用作反馈测量元件.比较元件——将输入旌旗灯号与反馈旌旗灯号比拟较,得出误差旌旗灯号的元件.放大.能量转换元件——将误差旌旗灯号放大,并将各类情势的旌旗灯号转换成大功率的液压能量的元件.电气伺服放大器.电液伺服阀均属于此类元件;履行元件——将产生调节动作的液压能量加于控制对象上的元件,如液压缸或液压马达.控制对象——各类临盆装备,如机械工作台.刀架等.液压伺服数学模子2.1 数学模子为了对伺服体系进行定量研讨,应找出体系中各变量（物理量）之间的关系.不单要搞清晰其静态关系,还要知道其动态特点,即各物理量随时光而变更的进程.描写这些变量之间关系的数学表达式称之为数学模子.2.1.1 微分方程伺服体系的动态行动可用各变量及其各阶导数所构成的微分方程来描写.当微分方程各阶导数为零时,则变成暗示各变量间静态关系的代数方程.有了体系活动的微分方程就可知道体系各变量的静态和动态行动.该微分方程就是体系的数学模子.2.1.2 拉氏变换与传递函数拉氏变换全称为拉普拉斯变换.它是将时光域的原函数f（t）变换成复变量s域的象函数F（s）,将时光域的微分方程变换成s域的代数方程.再经由过程代数运算求出变量为s的代数方程解.最后经由过程拉氏反变换得到变量为t的原函数的解.数学大将时域原函数f（t）的拉氏变换界说为如下积分：而拉氏逆变换则记为现实应用中其实不须要对原函数一一作积分运算,与查对数表类似,查拉氏变换表（表1）即可求得.拉氏变换在解微分方程进程中有如下几共性质或定理：（1）线性性质设则有式中 B——随意率性常数.（2）迭加道理这一性质极为重要,它使我们可以不作拉氏逆变换就能预感体系的稳态行动.（6）初值定理微分方程表征了体系的动态特点,它在经由拉氏变换后生成了代数方程,仍然表征了体系的动态特点.假如所有肇端前提为零,设体系（或元件）输出y(t)的拉氏变换为Y（s）和输入x（t）的拉氏变换为X（s）,则经由代数运算得（1）G（s）为一个以s为变量的函数,我们称这个函数为体系（或元件）的传递函数.故体系（或元件）的动态特点也可用其传递函数来暗示.传递函数是经典控制理论中一个重要的概念.用常系数线性微分方程暗示的体系（或元件）,在初始前提为零的前提下,经拉氏变换后,微分方程中n阶的导数项响应地变换为s n项,而系数不变.即拉氏变换后所得代数方程为一系数与原微分方程雷同,以s n代替n阶导数的多项式,移项后就是其传递函数.故一个体系（或元件）的传递函数极易求得.表1 拉氏变换表（部分）原函数ƒ（t）拉氏变换函数F（s）原函数图形（t≥0）1 单位脉冲函数δ（t）= 1单位阶跃函数=1(t＞0) 2=0(t≤0)3 t4 t n56 （1-）7 sinωt8 cosωt9 sin（ωt+θ）10 cos（ωt+θ）11 cosbt12131415 sinhωt16 coshωt例如图3所示为一个质量-弹性-油阻尼体系,该体系的力均衡微分方程为（2）式中 M——质量;x——质量的位移;B C——阻尼系数;k——弹簧刚度.图3 质量-弹性-油阻尼体系经拉氏变换得（3）写成传递函数为（4）方框图及其等效变换图4 所示是一种文字情势的方框图,它暗示体系构造中各元件的功用及它们之间的互相贯穿连接和旌旗灯号传递线路.这种方框图又称作构造方框图.另一种方框图即“函数方块图”,就是将元件或环节的传递函数写在响应的方框中,用箭头线将这些方框衔接起来,如图4所示.指向方框图的箭头暗示对其输入旌旗灯号;从方框图出来的箭头暗示输出.图中圆圈暗示比较点,亦称加减点,它对二个以上旌旗灯号根据其正.负进行代数运算.同一旌旗灯号线上的各引出旌旗灯号,数值与性质完整雷同.方框图输出旌旗灯号的因次,等于输入旌旗灯号的因次与方程中传递函数因次的乘积.图4 体系方框图1—输入旌旗灯号;2—比较点;3—引出旌旗灯号;4—输出旌旗灯号方框图等效变换.简化轨则见表2.表2 方块图变换轨则序号原方块图等效方块图1234567891011121314电液伺服阀电液伺服阀电液伺服阀既是电液转换元件,又是功率放大元件,它可以或许把渺小的电气旌旗灯号转换成大功率的液压能（流量和压力）输出.它的机能的好坏对体系的影响很大.是以,它是电液控制体系的焦点和症结.为了可以或许精确设计和应用电液控制体系,必须控制不合类型和机能的电液伺服阀.伺服阀输入旌旗灯号是由电气元件来完成的.电气元件在传输.运算和参量的转换等方面既快速又轻便,并且可以把各类物理量转换成为电量.所以在主动控制体系中广泛应用电气装配作为电旌旗灯号的比较.放大.反馈检测等元件;而液压元件具有体积小,构造紧凑.功率放大倍率高,线性度好,逝世区小,敏锐度高,动态机能好,响应速度快等长处,可作为电液转换功率放大的元件.是以,在一控制体系中常以电气为“神经”,以机械为“骨架”,以液压控制为“肌肉”最大限度地施展机电.液的长处.因为电液伺服阀的种类许多,但各类伺服阀的工作道理又基底细似,其剖析研讨的办法也大体雷同,故今以经常应用的力反馈两级电液伺服阀和地位反馈的双级滑阀式伺服阀为重点,评论辩论它的根本方程.传递函数.方块图及其特点剖析.其它伺服阀只介绍其工作道理,同时也介绍伺服阀的机能参数及其测试办法电液伺服阀的构成电液伺服阀在电液控制体系中的地位如图27所示.电液伺服阀包含电力转换器.力位移转换器.前置级放大器和功率放大器等四部分.3.1.1 电力转换器包含力矩马达（迁移转变）或力马达（直线活动）,可把电气旌旗灯号转换为力旌旗灯号.3.1.2 力位移转换器包含钮簧.弹簧管或弹簧,可把力旌旗灯号变成位移旌旗灯号而输出.3.1.3 前置级放大器包含滑阀放大器.喷嘴挡板放大器.射流管放大器.3.1.4 功率放大器——滑阀放大器由功率放大器输出的液体流量则具有必定的压力,驱动履行元件进行工作.图27 电液控制体系方块图电液伺服阀的分类电液伺服阀的分类电液伺服阀的种类许多,根据它的构造和机能可作如下分类：1）按液压放大级数,可分为单级伺服阀.两级伺服阀和三级伺服阀,个中两级伺服阀应用较广.2）按液压前置级的构造情势,可分为单喷嘴挡板式.双喷嘴挡板式.滑阀式.射流管式和偏转板射流式.3）按反馈情势可分为地位反馈.流量反馈和压力反馈.4）按电-机械转换装配可分为动铁式和动圈式.5）按输出量情势可分为流量伺服阀和压力控制伺服阀.6）按输入旌旗灯号情势可分为中断控制式和脉宽调制式.伺服阀的工作道理伺服阀的工作道理下面介绍两种重要的伺服阀工作道理.力反馈式电液伺服阀的构造和道理如图28所示,无旌旗灯号电流输入时,衔铁和挡板处于中央地位.这时喷嘴4二腔的压力p a=p b,滑阀7二端压力相等,滑阀处于零位.输入电流后,电磁力矩使衔铁2连同挡板偏转θ角.设θ为顺时针偏转,则因为挡板的偏移使p a＞p b,滑阀向右移动.滑阀的移动,经由过程反馈弹簧片又带动挡板和衔铁反偏向扭转（逆时针）,二喷嘴压力差又减小.在衔铁的原始均衡地位（无旌旗灯号时的地位）邻近,力矩马达的电磁力矩.滑阀二端压差经由过程弹簧片感化于衔铁的力矩以及喷嘴压力感化于挡板的力矩三者取得均衡,衔铁就不再活动.同时感化于滑阀上的油压力与反馈弹簧变形力互相均衡,滑阀在分开零位一段距离的地位上定位.这种依附力矩均衡来决议滑阀地位的方法称为力反馈式.假如疏忽喷嘴感化于挡板上的力,则马达电磁力矩与滑阀二端不服衡压力所产生的力矩均衡,弹簧片也只是受到电磁力矩的感化.是以其变形,也就是滑阀分开零位的距离和电磁力矩成正比.同时因为力矩马达的电磁力矩和输入电流成正比,所以滑阀的位移与输入的电流成正比,也就是经由过程滑阀的流量与输入电流成正比,并且电流的极性决议液流的偏向,如许便知足了对电液伺服阀的功效请求.图28 力反馈式伺服阀的工作道理1—永远磁铁;2—衔铁;3—扭轴;4—喷嘴;5—弹簧片;6—过滤器;7—滑阀;8—线圈;9—轭铁因为采取了力反馈,力矩马达根本上在零位邻近工作,只请求其输出电磁力矩与输入电流成正比（不象地位反馈中请求力矩马达衔铁位移和输入电流成正比）,是以线性度易于达到.别的滑阀的位移量在电磁力矩必定的情形下,决议于反馈弹簧的刚度,滑阀位移量便于调节,这给设计带来了便利.采取了衔铁式力矩马达和喷嘴挡板使伺服阀构造极为紧凑,并且动特点好.但这种伺服阀工艺请求高,造价高,对于油的过滤精度的请求也较高.所以这种伺服阀实用于请求构造紧凑,动特点好的场合.力反馈式电液伺服阀的方框图如图29.图29 力反馈式伺服阀方框图3.3.2 地位反馈式伺服阀图30为二级滑阀式地位反馈伺服阀构造.该类型电液伺服阀由电磁部分,控制滑阀和主滑阀构成.电磁部分是一只力马达,道理如前所述.动圈靠弹簧定位.前置放大器采取滑阀式（一级滑阀）.如图所示,在均衡地位（零位）时,压力油从P腔进入,分别经由过程P腔槽,阀套窗口,固定撙节孔3.5到达上.下控制窗口,然后再经由过程主阀（二级阀芯）的回油口回油箱.输入正向旌旗灯号电流时,动圈向下移动,一级阀芯随之下移.这时,上控制窗口的过流面积减小,下控制窗口的过流面积增大.所以上控制腔压力升高而下控制腔的压力下降,使感化在主阀芯（二级阀芯）两头的液压力掉去均衡.主阀芯在这一液压力感化下向下移动.主阀芯下移,使上控制窗口的过流面积逐渐增大,下控制窗口的过流面积逐渐缩小.当主阀芯移动到上.下控制窗口过流面积从新相等的地位时,感化于主阀芯两头的液压力从新均衡.主阀芯就逗留在新的均衡地位上,形成必定的启齿.这时,压力油由P腔经由过程主阀芯的工作边到A腔而供应负载.回油则经由过程B腔,主阀芯的工作边到T腔回油箱.输入旌旗灯号电流反向时,阀的动作进程与此相反.油流反向为P→B,A→T.上述工作进程中,动圈的位移量,一级阀芯（先导阀芯）的位移量与主阀芯的位移量均相等.因动圈的位移量与输入旌旗灯号电流成正比,所以输出的流量和输入旌旗灯号电流成正比.图30 地位反馈伺服阀构造1—阀体;2—阀套;3—固定撙节口;4—二级阀芯;5—固定撙节口;6—一级阀芯;7—线圈;8—下弹簧;9—上弹簧;10—磁钢二级滑阀型地位反馈式伺服阀的方框图如图31所示.该型电液伺服阀具有构造简略,工作靠得住,轻易保护,可在现场进行调剂,对油液干净度请求不太高.图31 地位反馈式电液伺服阀方框图电液伺服阀的根本特点空载时输出流量和输入旌旗灯号电流之间的关系,经常应用空载流量特点曲线来暗示（图32）.由这一曲线可得到该阀的额定值.线性度.滞环.流量增益等特点.额定电流I R——在这一电流规模内,阀的输出流量与输入旌旗灯号电流成正比.额定空载流量——在额定压力与额定电流下阀的空载流量.线性度——q-I曲线直线性的器量.图32 空载流量特点曲线I R——额定电流;q0——最大空载流量;tanθ——流量增益滞环——重要用来标明旌旗灯号电流转变偏向时,由摩擦力.磁滞等原因使I-q曲线不重合的程度.常以曲线上同一流量下电流最大差值△I max与阀的额定电流I R之比来暗示.流量增益——q L与I之比值,即q-I曲线的平均斜率.3.4.2 压力增益特点在必定供油压力下,在输入电流I和负载压力p L=p1－p2曲线上,比值△p L/△I称为压力增益.当负载流量保持为零时,在零位（中央均衡地位）邻近的压力增益称为零位压力增益.零位压力增益与主滑阀的启齿情势有关,以零启齿情势最高.进步供油压力p s也可进步零位压力增益.但这一特点重要与阀的制造质量有关.进步零位压力增益,对于减小不敏锐区.进步精度有感化,但对稳固性起相反的感化.图33是零启齿伺服阀的零位压力增益特点曲线.图33 零位压力增益特点曲线3.4.3 负载压力.流量特点这一特点往往是选用伺服阀的重要根据.图34即为负载压力-流量特点曲线.3.4.4 对数频率特点它暗示电液伺服阀的动态特点.幅频曲线中一3dB时频率为该阀的频宽.其值越大则该阀的工作频率规模越大.对数频率特点也是剖析伺服体系动特点以及设计.分解电液伺服体系的根据.图35即为阀的对数频率特点曲线.3.4.5 零飘与零偏伺服阀因为供油压力的变更和工作油温度的变更而引起的零位（Q L=p L=0的几何地位）变更称为零飘.零飘一般用使其恢复位所需加的电流值与额定电流值之比来权衡.这一比值越小越好.别的,因为制造.调剂.装配的不同,控制线圈中不加电流时,滑阀不必定位于中位.有时必须加必定的电流才干使其恢复中位（零位）.这一现象称为零偏.零偏以使阀恢复零位所需加之电流值与额定电流值之比来权衡.图34 负载压力-流量特点曲线图35 对数频率特点曲线3.4.6 不敏锐度因为不敏锐区的消失,伺服阀只有在输入旌旗灯号电流达必定值时才会转变状况.使伺服阀产生状况变更的最小电流与额定电流之比称为不敏锐度.其值愈小愈好.液压伺服体系设计液压伺服体系设计在液压伺服体系中采取液压伺服阀作为输入旌旗灯号的转换与放大元件.液压伺服体系能以小功率的电旌旗灯号输入,控制大功率的液压能（流量与压力）输出,并能获得很高的控制精度和很快的响应速度.地位控制.速度控制.力控制三类液压伺服系同一般的设计步调如下：1）明白设计请求：充分懂得设计义务提出的工艺.构造实时体系各项机能的请求,并应具体剖析负载前提.2）拟定控制计划,画出体系道理图.3）静态盘算：肯定动力元件参数,选择反馈元件及其它电气元件.4）动态盘算：肯定体系的传递函数,绘制开环波德图,剖析稳固性,盘算动态机能指标.5）校核精度和机能指标,选择校订方法和设计校订元件.6）选择液压能源及响应的从属元件.7）完成履行元件及液压能源施工设计.本章的内容主如果按照上述设计步调,进一步解释液压伺服体系的设计原则和介绍具体设计盘算办法.因为地位控制体系是最根本和应用最广的体系,所以介绍将以阀控液压缸地位体系为主.4.1 周全懂得设计请求4.1.1 周全懂得被控对象液压伺服控制体系是被控对象—主机的一个构成部分,它必须知足主机在工艺上和构造上对其提出的请求.例如轧钢机液压压下地位控制体系,除了应可以或许推却最大轧制负载,知足轧钢机轧辊辊缝调节最大行程,调节速度和控制精度等请求外,履行机构—压下液压缸在外形尺寸上还受轧钢机牌楼窗口尺寸的束缚,构造上还必须包管知足改换轧辊便利等请求.要设计一个好的控制体系,必须充分看重这些问题的解决.所以设计师应周全懂得被控对象的工况,并分解应用电气.机械.液压.工艺等方面的理论常识,使设计的控制体系知足被控对象的各项请求.4.1.2 明角设计体系的机能请求1）被控对象的物理量：地位.速度或是力.2）静态极限：最大行程.最大速度.最大力或力矩.最大功率.3）请求的控制精度：由给定旌旗灯号.负载力.干扰旌旗灯号.伺服阀及电控体系零飘.非线性环节（如摩擦力.逝世区等）以及传感器引起的体系误差,定位精度,分辩率以及许可的飘移量等.4）动态特点：相对稳固性可用相位裕量和增益裕量.谐振峰值和超调量等来划定,响应的快速性可用载止频率或阶跃响应的上升时光和调剂时光来划定;5）工作情形：主机的工作温度.工作介质的冷却.振动与冲击.电气的噪声干扰以及响应的耐高温.防水防腐化.防振等请求;6）特别请求;装备重量.安然呵护.工作的靠得住性以及其它工艺请求.4.1.3 负载特点剖析精确肯定体系的外负载是设计控制体系的一个根本问题.它直接影响体系的构成和动力元件参数的选择,所以剖析负载特点应尽量反应客不雅现实.液压伺服体系的负载类型有惯性负载.弹性负载.粘性负载.各类摩擦负载（如静摩擦.动摩擦等）以及重力和其它不随时光.地位等参数变更的恒值负载等.4.2 拟定控制计划.绘制体系道理图在周全懂得设计请求之后,可根据不合的控制对象,按表6所列的根本类型选定控制计划并拟定控制体系的方块图.如对直线地位控制系同一般采取阀控液压缸的计划,方块图如图36所示.图36 阀控液压缸地位控制体系方块图表6 液压伺服体系控制方法的根本类型伺服体系控制旌旗灯号控制参数活动类型元件构成机液电液气液电气液模仿量数字量位移量地位.速度.加快度.力.力矩.压力直线活动摆动活动扭转活动1.阀控制：阀-液压缸,阀-液压马达2.容积控制：变量泵-液压缸;变量泵-液压马达;阀-液压缸-变量泵-液压马达3.其它：步近式力矩马达4.3 动力元件参数选择动力元件是伺服体系的症结元件.它的一个重要感化是在全部工作轮回中使负载按请求的速度活动.其次,它的重要机能参数能知足全部体系所请求的动态特点.此外,动力元件参数的选择还必须斟酌与负载参数的最佳匹配,以包管体系的功耗最小,效力高.动力元件的重要参数包含体系的供油压力.液压缸的有用面积（或液压马达排量）.伺服阀的流量.当选定液压马达作履行元件时,还应包含齿轮的传动比.4.3.1 供油压力的选择选用较高的供油压力,在雷同输出功率前提下,可减小履行元件——液压缸的活塞面积（或液压马达的排量）,因而泵和动力元件尺寸小重量轻,装备构造紧凑,同时油腔的容积减小,容积弹性模数增大,有利于进步体系的响应速度.但是随供油压力增长,因为受材料强度的限制,液压元件的尺寸和重量也有增长的趋向,元件的加工精度也请求进步,体系的造价也随之进步.同时,高压时,泄露大,发烧高,体系功率损掉增长,噪声加大,元件寿命下降,保护也较艰苦.所以前提许可时,平日照样选用较低的供油压力.经常应用的供油压力等级为7MPa到28MPa,可根据体系的要乞降构造限制前提选择恰当的供油压力.4.3.2 伺服阀流量与履行元件尺寸的肯定如上所述,动力元件参数选择除应知足拖动负载和体系机能两方面的请求外,还应斟酌与负载的最佳匹配.下面侧重介绍与负载最佳匹配问题.（1）动力元件的输出特点将伺服阀的流量——压力曲线经坐标变换绘于υ－F L平面上,所得的抛物线即为动力元件稳态时的输出特点,见图37.图37 参数变更对动力机构输出特点的影响a）供油压力变更;b）伺服阀容量变更;c）液压缸面积变更。

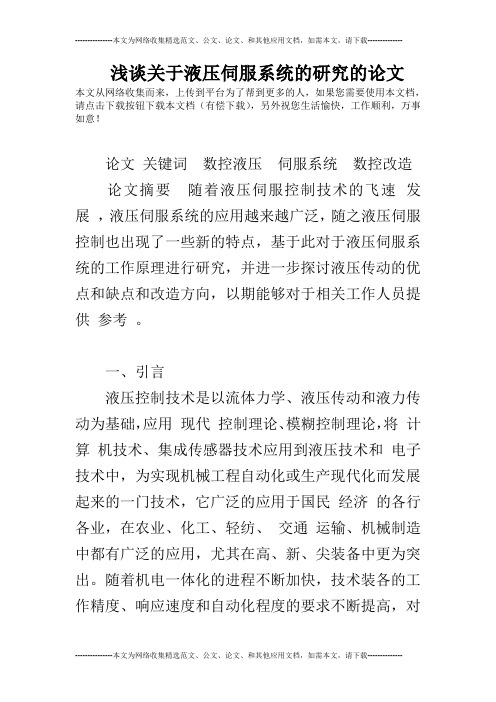

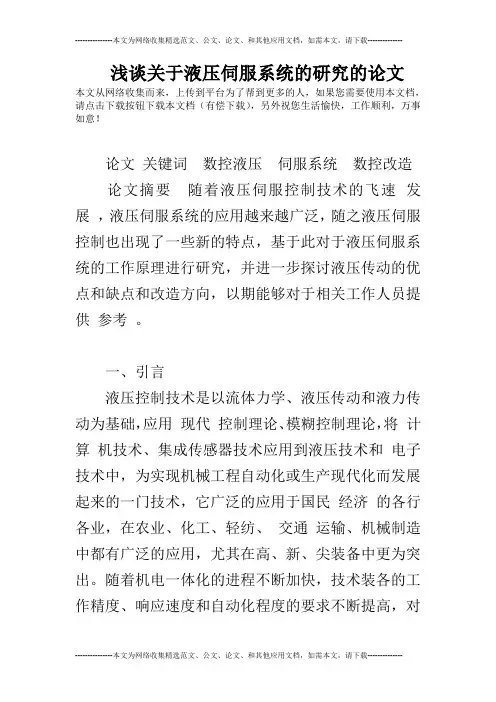

浅谈关于液压伺服系统的研究的论文本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！论文关键词数控液压伺服系统数控改造论文摘要随着液压伺服控制技术的飞速发展，液压伺服系统的应用越来越广泛，随之液压伺服控制也出现了一些新的特点，基于此对于液压伺服系统的工作原理进行研究，并进一步探讨液压传动的优点和缺点和改造方向，以期能够对于相关工作人员提供参考。

一、引言液压控制技术是以流体力学、液压传动和液力传动为基础，应用现代控制理论、模糊控制理论，将计算机技术、集成传感器技术应用到液压技术和电子技术中，为实现机械工程自动化或生产现代化而发展起来的一门技术，它广泛的应用于国民经济的各行各业，在农业、化工、轻纺、交通运输、机械制造中都有广泛的应用，尤其在高、新、尖装备中更为突出。

随着机电一体化的进程不断加快，技术装各的工作精度、响应速度和自动化程度的要求不断提高，对液压控制技术的要求也越来越高，文章基于此，首先分析了液压伺服控制系统的工作特点，并进一步探讨了液压传动的优点和缺点和改造方向。

二、液压伺服控制系统原理目前以高压液体作为驱动源的伺服系统在各行各业应用十分的广泛，液压伺服控制具有以下优点：易于实现直线运动的速度位移及力控制，驱动力、力矩和功率大，尺寸小重量轻，加速性能好，响应速度快，控制精度高，稳定性容易保证等。

液压伺服控制系统的工作特点：(1)在系统的输出和输入之间存在反馈连接，从而组成闭环控制系统。

反馈介质可以是机械的，电气的、气动的、液压的或它们的组合形式。

(2)系统的主反馈是负反馈，即反馈信号与输入信号相反，两者相比较得偏差信号控制液压能源，输入到液压元件的能量，使其向减小偏差的方向移动，既以偏差来减小偏差。

(3)系统的输入信号的功率很小，而系统的输出功率可以达到很大。

因此它是一个功率放大装置，功率放大所需的能量由液压能源供给，供给能量的控制是根据伺服系统偏差大小自动进行的。

液压缸位置伺服控制系统的设计与优化液压是一种广泛应用于工业领域的技术，而液压缸作为其中的重要组成部分，起到了控制和传动力的关键作用。

液压缸的位置伺服控制系统设计与优化是一个不断发展的领域，本文将从控制原理、设计方法和优化策略三个方面探讨液压缸位置伺服控制系统的发展和应用。

一、控制原理液压缸的位置伺服控制系统是基于反馈控制原理的。

该系统的目标是通过对液压油的控制，使液压缸的位置达到期望值。

控制器根据外部的输入信号和反馈信息，对液压系统进行控制和调节，以实现位置的精确控制。

在液压缸位置伺服控制系统中，主要采用的控制方式有比例控制、积分控制和微分控制。

比例控制通过调节控制信号与反馈信号之间的比例关系，使系统的响应更为迅速。

积分控制通过积分控制器对误差进行积分，以消除系统的稳态误差。

微分控制则通过微分控制器对误差的变化率进行调节，以提高系统的动态响应性能。

二、设计方法液压缸位置伺服控制系统的设计方法主要包括系统分析、参数选取、控制器设计和系统仿真等步骤。

在系统分析中，需要确定系统的目标、输入和输出，并对系统进行建模和分析。

参数选取则是根据系统的要求和性能指标，选择合适的液压元件和参数数值。

控制器设计是根据系统的特点和需求，设计出合适的控制算法和参数。

系统仿真则是通过软件模拟系统的运行和反馈信息，以评估系统的性能和稳定性。

在液压缸位置伺服控制系统的设计中，还需要考虑到系统的非线性和动态特性。

液压系统的非线性主要体现在油液的粘性、压力和温度对系统性能的影响等方面。

为了解决这些非线性问题，可以采用模糊控制、神经网络控制等方法来调节系统的响应。

而系统的动态特性则需要通过对控制系统的参数进行调节和优化，以提高系统的动态性能和稳定性。

三、优化策略液压缸位置伺服控制系统的优化策略主要包括参数优化、结构优化和控制策略优化。

参数优化是根据系统的性能指标和要求，通过试验和仿真等方法对系统的参数进行调整和优化。

结构优化是通过改变系统的结构和组件，以提高系统的性能和效率。

液压伺服系统液压伺服系统是以高压液体作为驱动源的伺服系统，是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。

液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。

一、液压伺服系统的基本组成液压伺服系统无论多么复杂，都是由一些基本元件组成的。

如图就是一个典型的伺服系统，该图表示了各元件在系统中的位置和相互间的关系。

（1）外界能源—为了能用作用力很小的输入信号获得作用力很大的输出信号，就需要外加能源，这样就可以得到力或功率的放大作用。

外界能源可以是机械的、电气的、液压的或它们的组合形式。

（2）液压伺服阀—用以接收输入信号，并控制执行元件的动作。

它具有放大、比较等几种功能，如滑阀等。

（3）执行元件—接收伺服阀传来的信号，产生与输入信号相适应的输出信号，并作用于控制对象上，如液压缸等。

（4）反馈装置—将执行元件的输出信号反过来输入给伺服阀，以便消除原来的误差信号，它构成闭环控制系统。

（5）控制对象—伺服系统所要操纵的对象，它的输出量即为系统的被调量(或被控制量)，如机床的工作台、刀架等。

二、液压伺服系统的分类液压伺服系统是由液压动力机构和反馈机构组成的闭环控制系统，分为机械液压伺服系统和电气液压伺服系统（简称电液伺服系统）两类。

电液伺服系统电液伺服系统是一种由电信号处理装置和液压动力机构组成的反馈控制系统。

最常见的有电液位置伺服系统、电液速度控制系统和电液力（或力矩）控制系统。

如图是一个典型的电液位置伺服控制系统。

图中反馈电位器与指令电位器接成桥式电路。

反馈电位器滑臂与控制对象相连，其作用是把控制对象位置的变化转换成电压的变化。

反馈电位器与指令电位器滑臂间的电位差（反映控制对象位置与指令位置的偏差）经放大器放大后，加于电液伺服阀转换为液压信号，以推动液压缸活塞，驱动控制对象向消除偏差方向运动。

当偏差为零时，停止驱动，因而使控制对象的位置总是按指令电位器给定的规律变化。

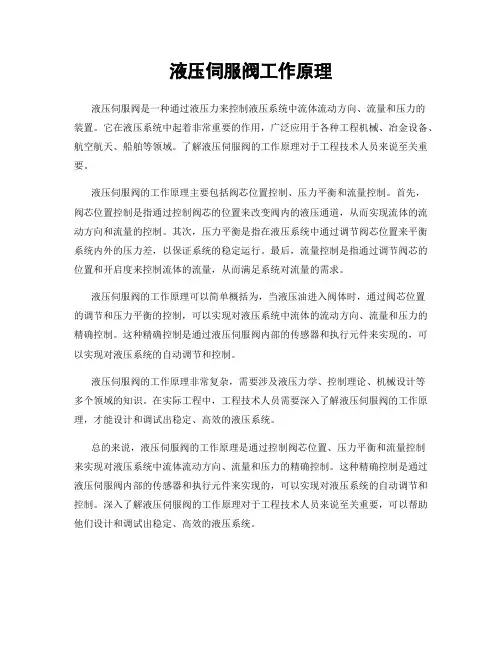

液压伺服阀工作原理
液压伺服阀是一种通过液压力来控制液压系统中流体流动方向、流量和压力的
装置。

它在液压系统中起着非常重要的作用，广泛应用于各种工程机械、冶金设备、航空航天、船舶等领域。

了解液压伺服阀的工作原理对于工程技术人员来说至关重要。

液压伺服阀的工作原理主要包括阀芯位置控制、压力平衡和流量控制。

首先，
阀芯位置控制是指通过控制阀芯的位置来改变阀内的液压通道，从而实现流体的流动方向和流量的控制。

其次，压力平衡是指在液压系统中通过调节阀芯位置来平衡系统内外的压力差，以保证系统的稳定运行。

最后，流量控制是指通过调节阀芯的位置和开启度来控制流体的流量，从而满足系统对流量的需求。

液压伺服阀的工作原理可以简单概括为，当液压油进入阀体时，通过阀芯位置
的调节和压力平衡的控制，可以实现对液压系统中流体的流动方向、流量和压力的精确控制。

这种精确控制是通过液压伺服阀内部的传感器和执行元件来实现的，可以实现对液压系统的自动调节和控制。

液压伺服阀的工作原理非常复杂，需要涉及液压力学、控制理论、机械设计等
多个领域的知识。

在实际工程中，工程技术人员需要深入了解液压伺服阀的工作原理，才能设计和调试出稳定、高效的液压系统。

总的来说，液压伺服阀的工作原理是通过控制阀芯位置、压力平衡和流量控制
来实现对液压系统中流体流动方向、流量和压力的精确控制。

这种精确控制是通过液压伺服阀内部的传感器和执行元件来实现的，可以实现对液压系统的自动调节和控制。

深入了解液压伺服阀的工作原理对于工程技术人员来说至关重要，可以帮助他们设计和调试出稳定、高效的液压系统。

第11章液压伺服系统概述液压伺服控制技术是液压技术中的一个分支，又是控制领域中的一个重要组成部分。

一、液压伺服系统的发展历史在第一次世界大战前，液压伺服系统作为海军舰船的操舵装置已开始应用。

在第二次世界大战期间及以后，由于军事需要，特别是武器和飞行器控制系统的需要，以及液压伺服系统本身具有响应快、精度高、功率一重量比大等优点，液压伺服系统的理论研究和实际应用取得了很大的进展，40年代开始了滑阀特性和液压伺服理论的研究，1940年底，首先在飞机上出现了电液伺服系统。

但该系统中的滑阀由伺服电机驱动，只作为电液转换器。

由于伺服电机惯量大,使电液转换器成为系统中耗时最大的环节，限制了电液伺服系统的响应速度。

到50年代初，出现了快速响应的永磁力矩马达，形成了电液伺服阀的雏形。

到50年代末，又出现了以喷嘴挡板阀作为第一级的电液伺服阀，进一步提高了伺服阀的快速性。

60年代，各种结构的电液伺服阀相继出现，特别是干式力矩马达的出现，使得电液伺服阀的性能日趋完善。

由于电液伺服阀和电子技术的发展，使电液伺服系统得到了迅速的发展。

随着加工能力的提高和液压伺服阀工艺性的改善，使液压伺服阀性能提高、价格降低。

使液压伺服系统由军事向一般工业领域推广。

目前，液压伺服控制系统，特别是电液伺服系统已成了武器自动化和工业自动化的一个重要方面。

二、液压伺服系统的工作原理液压伺服控制系统是以液压伺服阀和液压执行元件为主要元件组成的控制系统，是一种高精度的自动控制系统。

如图所示，系统由滑阀1和液压缸2组成，阀体与缸体固定，液压泵以恒定的压力P向系统供油。

当阀心处于中间时，阀口关闭，缸不动，系统静止。

当阀心右移x，则a、b处有开口x v=x,压力油进入缸右腔，左腔回油，缸体右移。

由于缸体与阀体刚性固连，阀体也随缸体一起右移，结果使阀的开口x v减小。

当缸体位移y等于阀心位移x时，缸不动。

如果阀心不断右移，缸拖动负载不停右移。

如果阀心反向运动，液压缸也反向运动。

液压伺服工作原理
液压伺服系统是通过液压原理实现精确控制的一种机电装置。

其工作原理如下：
1. 液压伺服系统由液压泵、液压缸、控制阀和传感器等组成。

液压泵通过机械能输入，将机械能转化为流体能。

2. 液压泵将流体送入控制阀，控制阀通过调节液压流量和压力来控制流体的输出。

控制阀是系统的核心部件，它根据传感器信号和预设的控制要求，将流量和压力分配到液压缸上。

3. 传感器用于感知被控对象的实际状态，并将状态信息反馈给控制阀。

控制阀根据传感器的反馈信号，调整液压流量和压力，使得被控对象达到期望的位置、速度或力。

4. 液压流体进入液压缸，通过液压缸的活塞运动，产生线性位移或输出力。

液压缸的活塞由流体推动，通过活塞杆连接到被控对象，将控制信号转化为机械运动。

5. 当被控对象达到期望状态时，传感器感知到的状态信息与控制阀预设的控制要求相符，控制阀停止调节。

通过以上原理，液压伺服系统实现了对机械运动的精确控制。

其优点包括高承载能力、动态响应快、可靠性高、结构简单等。

在工业自动化领域广泛应用，例如数控机床、起重设备、注塑机等。

液压伺服系统工作原理 液压伺服系统. 液压伺服系统是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。

  液压伺服控制是复杂的液压控制方式。

液压伺服系统是一种闭环液压控制系统。

 液压伺服系统结构 输入元件给出输入信号,加于系统的输入端。

 反馈测量元件测量系统的输出量，并转换成反馈信号。

输入元件和反馈测量元件都可以是机械的，电气的,液压的或其组合。

 比较元件将反馈信号与输入信号进行比较,产生偏差信号加于放大装置，该元件一般不单独存在。

 液压伺服系统原理图 下图示为一液压伺服系统原理图,Xi为阀芯位移(做为系统的输入量),Xp缸体位移(做为系统的输出量),系统中阀体和缸体作成一体,构成反馈连接。

 系统中输出位移能够精确地复现输入位移的变化,同时它输入的机械量转换成很大的输出力,因此也是一个功率放大装置。

 液压伺服系统工作原理. 如右所示是一个简单的液压伺服系统原理图。

液压泵4是系统的能源，它以恒定的压力向系统供油，供油压力由溢流阀3调定。

四通滑阀1是一个转换放大元件（伺服阀），把输入的机械信号（位移或速度）转换成液压信号（流量或压力）并放大输出至液压缸3。

液压缸作为执行元件，输入压力油的流量，输出运动速度（或位移），从而带动负载移动。

四通滑阀和液压缸制成一个整体，构成了反馈连接。

 当滑阀处于中间位置时，阀的四个窗口均关闭，阀没有流量输出，液压缸２不动，系统处于静止状态。

给滑阀一个向右的输入位移Xi，则窗口a 、b 便有一个相应的开口量Xv＝Xi ，液压油经窗口a进入液压缸右腔，左腔油液经窗口b排出，缸体右移Xp，由于缸体和阀体是一体的，因此阀体也右移Xp。

因滑阀受输入端制约，则阀的开口量减小，直到Xp＝Xi，即Xv＝０，阀的输出流量等于零，缸体才停止运动，处于一个新的平衡位置上，从而完成了液压缸输出位移对滑阀输入位移的跟随运动。

如果滑阀反向运动，液压缸也反向跟随运动。

液压伺服系统设计及其性能分析一、引言液压伺服系统作为一种常见的控制系统，广泛应用于机械工程领域。

本文将重点关注液压伺服系统的设计原理和性能分析。

二、液压伺服系统的基本原理液压伺服系统主要由液压源、执行器、控制器和传感器四个基本部分组成。

液压源提供动力，执行器将液压能转化为机械能，控制器通过调节执行器的工作状态来实现对系统的控制，传感器用于检测系统的运行状态。

三、液压伺服系统的设计要点1.选择合适的液压源：液压伺服系统的液压源通常使用液压泵。

在选择液压泵时，需考虑系统需要的流量和压力，并确保能够满足执行器的要求。

2.设计合理的执行器：执行器的设计需要根据具体应用场景来确定。

在设计执行器时，需考虑力/位置传感器的布置、压力阀的控制和连接方式等因素。

3.合理选择控制器：控制器是液压伺服系统的核心部分，负责控制执行器的工作状态。

在选择控制器时，需根据系统的控制要求和可行性来确定。

4.传感器的选择与布置：传感器用于检测系统的运行状态，根据不同的应用场景选择合适的传感器，并合理布置以提高系统的控制精度。

四、液压伺服系统性能分析1.系统的动态响应性能：液压伺服系统的动态响应性能是指系统对外界输入信号的响应速度。

通过理论计算和实验测试，可以评估系统的响应时间、过渡过程和稳态性能等指标。

2.系统的稳态精度：液压伺服系统的稳态精度是指系统在稳定工作状态下输出信号与输入信号之间的偏差。

通常通过分析系统应力平衡和输出信号的稳定性来评估系统的稳态精度。

3.系统的稳定性分析：液压伺服系统的稳定性是指系统在各种工况下能够保持稳定工作状态的能力。

通过分析系统的传递函数和伯努利方程等理论，可以评估系统的稳定性。

4.系统的能效分析：液压伺服系统的能效是指系统在输入输出之间的能量转换效率。

通过分析系统的功率损失和效率等指标，可以评估系统的能效。

五、结论液压伺服系统的设计和性能分析是提高系统运行效率和工作质量的重要步骤。

通过合理选择液压源、设计合理的执行器、选择合适的控制器和传感器，并对系统的动态响应性能、稳态精度、稳定性和能效进行全面分析，可以有效提升液压伺服系统的性能。

液压伺服工作原理
液压伺服是一种通过液压力来控制机械运动的系统。

它的工作原理是利用液压装置将流体压力转换成力或运动，通过传递流体压力来实现机械部件的控制和运动。

液压伺服系统主要由三个基本组成部分组成：能源部分、传动部分和执行部分。

能源部分包括液压泵或压力源，它提供高压液体供应；传动部分包括液压油路、阀门和管道等，它们用于传递液体压力和控制流量；执行部分包括液压缸、活塞和活塞杆等，它们通过接收流体能量来执行力或运动。

在液压伺服系统中，液压泵将机械能转化成液压能，产生高压液体。

液体经过控制阀调节流量和压力，然后通过管道传输到执行部件。

执行部件接收到液体能量后，将其转化为力或运动。

这样，就可以控制机械部件的位置、速度和力量。

液压伺服系统的工作原理可以简单地描述为：当控制阀打开时，液体从液压泵流出，并通过管道传输到液压缸。

液压缸接收到压力后，活塞向前推动，产生力或运动。

反之，当控制阀关闭时，液体停止流动，液压缸的活塞停止运动。

液压伺服系统具有许多优点，如传动比高、精度高、反应速度快、承载能力大等。

它广泛应用于各种工业领域，如机床、冶金、矿山等，实现精密控制和高效能量转换。

伺服液压机原理一、概述伺服液压机是一种利用液压技术和电气控制技术相结合的高精度、高效率的压力机。

它具有快速响应、高精度、低能耗等优点，广泛应用于汽车零部件、家电、电子产品等行业的生产中。

二、液压系统原理1. 液压系统组成液压系统由油箱、泵站、阀组和执行元件等四个部分组成。

其中，油箱储存液体，泵站将油液从油箱中吸入并加压，阀组控制油液流向和流量，执行元件将油液转化为机械能。

2. 液压系统工作原理当泵站启动时，泵体内的柱塞开始旋转，将油液从油箱中吸入并加压。

经过阀组调节后，油液进入执行元件内部，推动活塞运动。

当活塞到达设定位置时，阀组会自动切换方向使得油液流回油箱中。

这样就完成了一个完整的工作循环。

三、伺服控制原理1. 伺服控制系统组成伺服控制系统由控制器、电机、编码器和传感器等组成。

其中，控制器负责接收输入信号并输出控制信号，电机将电能转化为机械能，编码器用于反馈电机运动状态，传感器用于检测工件位置。

2. 伺服控制系统工作原理当输入信号到达控制器时，它会通过PID算法计算出相应的控制信号，并将其输出给电机。

电机根据控制信号的大小和方向调整自身转速和方向，同时编码器实时反馈电机运动状态给控制器。

当工件位置与设定位置相差较大时，传感器会检测到这种差异并发出报警信号，从而触发伺服系统进行调整。

四、伺服液压机原理1. 伺服液压机组成伺服液压机由液压系统、伺服控制系统和机械结构三个部分组成。

其中，液压系统负责提供动力和力量支持，伺服控制系统负责调节动力和力量的输出以及保证精度，机械结构则负责完成工件加工。

2. 伺服液压机工作原理当输入指令到达伺服控制系统时，它会根据设定参数计算出相应的控制信号，并将其输出给液压系统。

液压系统根据控制信号的大小和方向调整油液流量和压力，从而推动机械结构完成工件加工。

同时，伺服控制系统实时监测工件位置和加工状态，并根据反馈信息对液压系统进行调整，保证工件加工精度和稳定性。

五、总结伺服液压机是一种将液压技术和电气控制技术相结合的高精度、高效率的压力机。
