顺序动作回路演示幻灯片

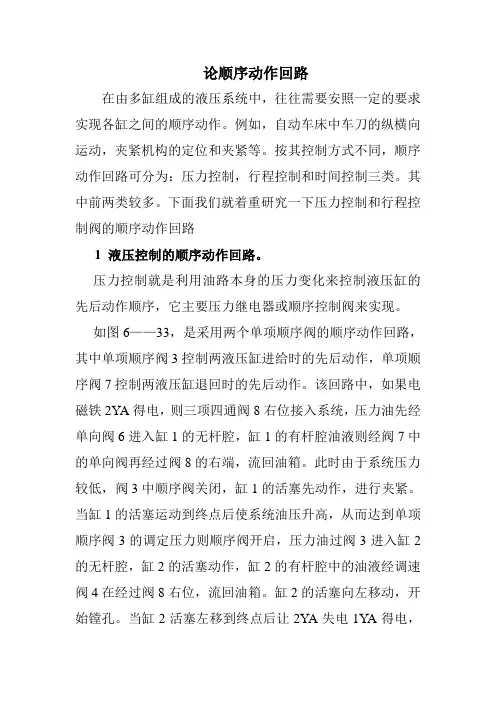

论顺序动作回路在由多缸组成的液压系统中，往往需要安照一定的要求实现各缸之间的顺序动作。

例如，自动车床中车刀的纵横向运动，夹紧机构的定位和夹紧等。

按其控制方式不同，顺序动作回路可分为：压力控制，行程控制和时间控制三类。

其中前两类较多。

下面我们就着重研究一下压力控制和行程控制阀的顺序动作回路1 液压控制的顺序动作回路。

压力控制就是利用油路本身的压力变化来控制液压缸的先后动作顺序，它主要压力继电器或顺序控制阀来实现。

如图6——33，是采用两个单项顺序阀的顺序动作回路，其中单项顺序阀3控制两液压缸进给时的先后动作，单项顺序阀7控制两液压缸退回时的先后动作。

该回路中，如果电磁铁2YA得电，则三项四通阀8右位接入系统，压力油先经单向阀6进入缸1的无杆腔，缸1的有杆腔油液则经阀7中的单向阀再经过阀8的右端，流回油箱。

此时由于系统压力较低，阀3中顺序阀关闭，缸1的活塞先动作，进行夹紧。

当缸1的活塞运动到终点后使系统油压升高，从而达到单项顺序阀3的调定压力则顺序阀开启，压力油过阀3进入缸2的无杆腔，缸2的活塞动作，缸2的有杆腔中的油液经调速阀4在经过阀8右位，流回油箱。

缸2的活塞向左移动，开始镗孔。

当缸2活塞左移到终点后让2YA失电1YA得电，此时三项四通阀8左位接入系统，压力油先经阀5中的单向阀进入缸2的有杆腔而缸2的无杆腔中的油液经过阀3的单向阀再经过阀8流回油箱缸2活塞先缩回动作。

当缸2活塞缩回到终点系统油压升高达到单项顺序阀7的调定压力，则顺序阀开启，压力油过阀7进入缸1的有杆腔，缸1的无杆腔中油液则经过阀6的单向阀再经过阀8流回油箱，从而缸1活塞返回，完成一次顺序动作循环。

需要注意的：在液压控制的顺序动作回路中顺序阀的位置很关键，应加在后运动的液压缸上，这样才能实现液压缸的顺序动作，完成想要的工作顺序。

在设置顺序阀的开启压力时，应注意设定其开启压力大于前动作缸的工作压力0.8——1Mpa2 行程控制阀的顺序动作回路。

顺序动作回路工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII顺序动作回路顺序动作回路的作用是保证执行元件按照预定的先后次序完成各种动作。

按照控制方式不同，可以分为行程控制和压力控制两种。

1.行程控制顺序动作回路图7.32为行程阀控制的动作回路，在图示状态下，1, 2两油缸活塞均在左端。

当推动手柄，使阀3左位工作，缸1的活塞右行，完成动作①;当缸1的活塞运动到终点后挡块压下行程阀4,缸2右行，完成动作②;手动换向阀C复位后，实现动作③;随着挡块的后移，阀4复位，缸2活塞退回，实现动作④。

利用行程阀控制的优点是位置精度高、平稳可靠;缺点是行程和顺序不容易更改图7. 33为行程开关控制的动作回路，在图示状态下，1, 2两油缸活塞均在左端。

电磁阀1YA通电时使阀左位工作，缸I的活塞右行，完成动作①;当缸1的活塞运动到终点后触动行程开关2S，使电磁阀2YA通电换到左位，缸2的活塞右行，完成动作②;当缸2的活塞运动到终点后触动行程开关4S，电磁阀1YA断电复位，实现动作③;油缸1的活塞运动到终点后触动行程开关15，电磁阀2YA断电复位，缸2的活塞退回实现动作④。

行程开关控制的顺序动作回路优点是位置精度高，调整方便，且可以更改顺序，所以应用较广，适合于工作循环经常要更改的场合。

2.压力控制顺序动作回路利用液压系统中的工作压力变化控制各个执行元件的顺序动作是液压系统独具的控制特性。

压力控制的优点是动作灵敏，安装布置比较方便;缺点是可靠性不高，位置精度低。

图7.34为顺序阀控制的动作回路。

当换向阀左位接入回路且顺序阀4的调定压力大于液压缸活塞伸出最大工作压力时，顺序阀4关闭，压力油进入液压缸1的左腔，缸1的右腔经顺序阀3的单向阀回油，实现动作①;当缸1的伸出行程结束到达终点后，压力升高，压力油打开顺序阀4进人液压缸2的左腔，缸2的右腔回油，实现动作②;同样道理，当换向阀右位接入回路且顺序阀3的调定压力大于液压缸活塞缩回最大供油压力时，顺序阀3关闭，压力油进入缸2的右腔，缸2的左腔经顺序阀2的单向阀回油，实现动作③;当液压缸2的缩回行程结束到达终点后，压力升高，压力油打开顺序阀3进入缸1的右腔，缸I 的左腔回油，实现动作④。
