我国铁矿选矿厂工艺流程图

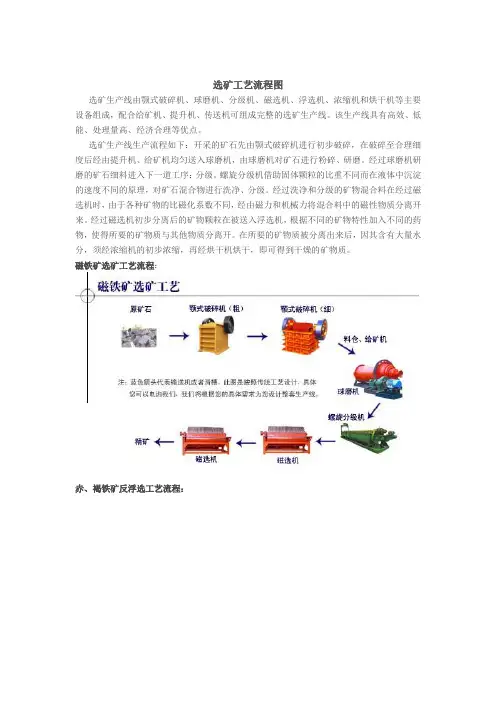

选矿工艺流程图
选矿生产线由颚式破碎机、球磨机、分级机、磁选机、浮选机、浓缩机和烘干机等主要设备组成，配合给矿机、提升机、传送机可组成完整的选矿生产线。

该生产线具有高效、低能、处理量高、经济合理等优点。

选矿生产线生产流程如下：开采的矿石先由颚式破碎机进行初步破碎，在破碎至合理细度后经由提升机、给矿机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。

经过球磨机研磨的矿石细料进入下一道工序：分级。

螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理，对矿石混合物进行洗净、分级。

经过洗净和分级的矿物混合料在经过磁选机时，由于各种矿物的比磁化系数不同，经由磁力和机械力将混合料中的磁性物质分离开来。

经过磁选机初步分离后的矿物颗粒在被送入浮选机，根据不同的矿物特性加入不同的药物，使得所要的矿物质与其他物质分离开。

在所要的矿物质被分离出来后，因其含有大量水分，须经浓缩机的初步浓缩，再经烘干机烘干，即可得到干燥的矿物质。

磁铁矿选矿工艺流程：
赤、褐铁矿反浮选工艺流程：
赤、褐铁矿重选工艺流程：
赤、褐铁矿磁选工艺流程：
赤、褐铁矿综合选矿工艺流程：
铅锌矿、金、银、铜、钼、萤石等矿浮选工艺流程：。

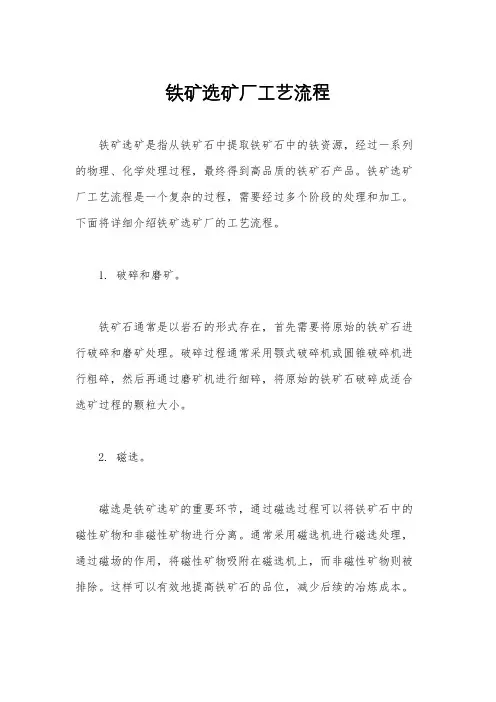

铁矿选矿厂工艺流程铁矿选矿是指从铁矿石中提取铁矿石中的铁资源，经过一系列的物理、化学处理过程，最终得到高品质的铁矿石产品。

铁矿选矿厂工艺流程是一个复杂的过程，需要经过多个阶段的处理和加工。

下面将详细介绍铁矿选矿厂的工艺流程。

1. 破碎和磨矿。

铁矿石通常是以岩石的形式存在，首先需要将原始的铁矿石进行破碎和磨矿处理。

破碎过程通常采用颚式破碎机或圆锥破碎机进行粗碎，然后再通过磨矿机进行细碎，将原始的铁矿石破碎成适合选矿过程的颗粒大小。

2. 磁选。

磁选是铁矿选矿的重要环节，通过磁选过程可以将铁矿石中的磁性矿物和非磁性矿物进行分离。

通常采用磁选机进行磁选处理，通过磁场的作用，将磁性矿物吸附在磁选机上，而非磁性矿物则被排除。

这样可以有效地提高铁矿石的品位，减少后续的冶炼成本。

3. 浮选。

在磁选之后，还需要进行浮选处理，将铁矿石中的硫化物进行分离。

通常采用浮选机进行浮选处理，通过向矿浆中加入药剂，使硫化物和其他矿物发生吸附作用，然后通过气泡的作用将其分离。

这样可以有效地提高铁矿石的品位，减少后续的冶炼成本。

4. 脱水。

经过磁选和浮选处理后，得到的铁矿石浆需要进行脱水处理，将其中的水分进行脱除。

通常采用压滤机或离心机进行脱水处理，将铁矿石浆中的水分进行脱除，得到干燥的铁矿石精矿。

5. 精矿处理。

经过脱水处理后，得到的铁矿石精矿还需要进行进一步的处理，通常包括磨矿、磁选和浮选等环节，以进一步提高铁矿石的品位和品质。

6. 成品铁矿石。

经过以上的一系列处理过程，最终可以得到高品质的成品铁矿石，可以直接用于冶炼生产高品质的铁制品。

以上就是铁矿选矿厂的工艺流程，通过破碎和磨矿、磁选、浮选、脱水和精矿处理等环节，可以将原始的铁矿石进行高效、高品质的提取和加工，为后续的冶炼生产提供优质的原料。

选矿工艺流程介绍（附流程图）[导读]:选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备。

选矿一般分为破碎、磨矿、选别三部分。

其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等。

本专题将详细向大家讲述选矿的一些具体工艺常识，以及主要选矿设备的大致工作原理，主要控制要点等知识。

由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。

选矿的目的：提高矿石品位。

选矿方法：◆重力选矿法。

根据矿物密度的不同，在选矿介质中具有不同的沉降速度而进行选矿。

◆磁力选矿法。

磁力选矿法是利用矿物的磁性差别，在不均匀的磁场中，磁性矿物被磁选机的磁极吸引，而非磁性矿物则被磁极排斥，从而达到选别的目的。

◆浮游选矿法。

浮游选矿法是利用矿物表面不同的亲水性，选择性地将疏水性强的矿物用泡沫浮到矿浆表面，而亲水性矿物则留在矿浆中，从而实现不同矿物彼此分离。

选矿后的产品：精矿、中矿和尾矿。

◆精矿是指选矿后得到的含有用矿物含量较高的产品。

◆中矿为选矿过程中间产品，需进一步选矿处理。

◆尾矿是经选矿后留下的废弃物。

选矿的流程：（一）矿石破碎我国选矿厂一般采用粗破、中破和细破三段破碎流程破碎铁矿石。

粗破多用1.2ｍ或1.5ｍ旋回式破碎机，中破使用2.1ｍ或2.2ｍ标准型圆锥式破碎机，细破采用2.1ｍ或2.2ｍ短头型圆锥式破碎机。

通过粗破的矿石，其块度不大于1ｍ，然后经过中、细破碎，筛分成矿石粒度小于12ｍｍ的最终产品送磨矿槽。

（二）磨矿工艺我国铁矿磨矿工艺，大多数采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。

由于采用细筛再磨新工艺，近年来一些选矿厂已由两段磨矿改为三段磨矿。

采用的磨矿设备一般比较小，最大球磨机 3.6ｍ×6ｍ，最大棒磨机 3.2ｍ×4.5ｍ，最大自磨机5.5ｍ×1.8ｍ，砾磨机2.7ｍ×3.6ｍ。

首先金矿分有两种：第一是矿石金，第二是沙子金，金子又分颗粒金，微粒金，毛毛金，矿石选金原矿经过两道破碎，通过输送机，给料机进入到球磨机进行磨矿，磨矿后流到贡板把颗粒金收回来，矿浆在流入到螺旋分级机里分级，粗料返回磨机二次磨矿，细料进入搅拌桶搅拌均匀可以分别流入到浮选机，加入药剂（如：起泡剂，抑制剂，捕收剂等），经过不同的化学反应，就可以选出金精粉。

铁矿选矿技术及选矿设备简介2009-12-13 09:22我国铁矿由于贫矿多（占总储量的97.5%）和伴(共)生有其他组分的综合矿多（占总储量的1／3），所以在冶炼前绝大部分需要进行选矿处理。

1996年全国入选铁矿石21497万t，占全国产铁矿石原矿25228万t的85.2%。

入选铁矿石生产铁精矿粉8585.7万t，其中重点选矿厂处理原矿10961万t，生产铁精矿粉4158万t，占全国铁精矿粉产量的48.4%。

（一）矿石破碎我国选矿厂一般采用粗破、中破和细破三段破碎流程破碎铁矿石。

粗破多用1.2m或1.5m旋回式破碎机，中破使用2.1m或2.2m标准型圆锥式破碎机，细破采用2.1m或2.2m短头型圆锥式破碎机。

通过粗破的矿石，其块度不大于1m，然后经过中、细破碎，筛分成矿石粒度小于12mm的最终产品送磨矿槽。

（二）磨矿工艺我国铁矿磨矿工艺，大多数采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。

由于采用细筛再磨新工艺，近年来一些选矿厂已由两段磨矿改为三段磨矿。

采用的磨矿设备一般比较小，最大球磨机3.6m×6m，最大棒磨机3.2m×4.5m，最大自磨机5.5m×1.8m，砾磨机2.7m×3.6m。

磨矿后的分级基本上使用的是螺旋分级机。

为了提高效率，部分选矿厂用水力旋流器取代二次螺旋分级机。

（三）选别技术１.磁铁矿选矿主要用来选别低品位的“鞍山式”磁铁矿。

由于矿石磁性强、好磨好选，国内磁选厂均采用阶段磨矿和多阶段磨矿流程，对于粗粒嵌布的磁铁矿采用前者（一段磨矿），细粒、微细粒嵌布的磁铁矿采用后者（二段或三段磨矿）（图3.2.23）。
