我国铁矿选矿厂工艺流程图共35页文档

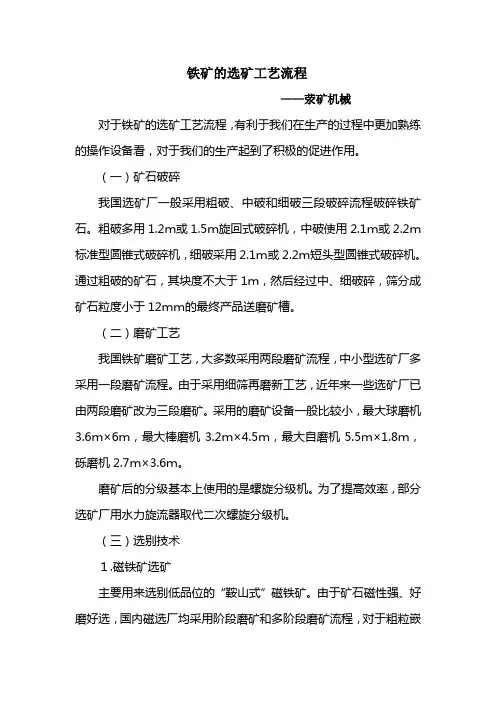

铁矿的选矿工艺流程——荥矿机械对于铁矿的选矿工艺流程，有利于我们在生产的过程中更加熟练的操作设备看，对于我们的生产起到了积极的促进作用。

（一）矿石破碎我国选矿厂一般采用粗破、中破和细破三段破碎流程破碎铁矿石。

粗破多用1.2ｍ或1.5ｍ旋回式破碎机，中破使用2.1ｍ或2.2ｍ标准型圆锥式破碎机，细破采用2.1ｍ或2.2ｍ短头型圆锥式破碎机。

通过粗破的矿石，其块度不大于1ｍ，然后经过中、细破碎，筛分成矿石粒度小于12ｍｍ的最终产品送磨矿槽。

（二）磨矿工艺我国铁矿磨矿工艺，大多数采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。

由于采用细筛再磨新工艺，近年来一些选矿厂已由两段磨矿改为三段磨矿。

采用的磨矿设备一般比较小，最大球磨机3.6ｍ×6ｍ，最大棒磨机3.2ｍ×4.5ｍ，最大自磨机5.5ｍ×1.8ｍ，砾磨机2.7ｍ×3.6ｍ。

磨矿后的分级基本上使用的是螺旋分级机。

为了提高效率，部分选矿厂用水力旋流器取代二次螺旋分级机。

（三）选别技术１.磁铁矿选矿主要用来选别低品位的“鞍山式”磁铁矿。

由于矿石磁性强、好磨好选，国内磁选厂均采用阶段磨矿和多阶段磨矿流程，对于粗粒嵌布的磁铁矿采用前者（一段磨矿），细粒、微细粒嵌布的磁铁矿采用后者（二段或三段磨矿）。

我国自己研制的系列化的永磁化，使磁选机实现了永磁化。

70年代以后，由于在全国磁铁矿选矿厂推广了细筛再磨新技术，使精矿品位由62％提高到了66％左右，实现了冶金工业部提出精矿品位达到65％的要求。

２.弱磁性铁矿选矿主要用来选别赤铁矿、褐铁矿、镜铁矿、菱铁矿、假象赤铁矿或混合矿，也就是所谓的“红矿”。

这类矿石品位低、嵌布粒度细、矿物组成复杂，选别困难。

0年代后，选矿技术方面对焙烧磁选、湿式强磁选、弱磁性浮选和重选等工艺流程、装备和新品种药剂的研究不断改进，使精矿品位、金属回收率不断提高。

如鞍钢齐大山选矿厂采用弱磁―强磁―浮选的新工艺流程，获得令人鼓舞的成就。

选矿工艺流程图
选矿生产线由颚式破碎机、球磨机、分级机、磁选机、浮选机、浓缩机和烘干机等主要设备组成，配合给矿机、提升机、传送机可组成完整的选矿生产线。

该生产线具有高效、低能、处理量高、经济合理等优点。

选矿生产线生产流程如下：开采的矿石先由颚式破碎机进行初步破碎，在破碎至合理细度后经由提升机、给矿机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。

经过球磨机研磨的矿石细料进入下一道工序：分级。

螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理，对矿石混合物进行洗净、分级。

经过洗净和分级的矿物混合料在经过磁选机时，由于各种矿物的比磁化系数不同，经由磁力和机械力将混合料中的磁性物质分离开来。

经过磁选机初步分离后的矿物颗粒在被送入浮选机，根据不同的矿物特性加入不同的药物，使得所要的矿物质与其他物质分离开。

在所要的矿物质被分离出来后，因其含有大量水分，须经浓缩机的初步浓缩，再经烘干机烘干，即可得到干燥的矿物质。

磁铁矿选矿工艺流程：
赤、褐铁矿反浮选工艺流程：
赤、褐铁矿重选工艺流程：
赤、褐铁矿磁选工艺流程：
赤、褐铁矿综合选矿工艺流程：
铅锌矿、金、银、铜、钼、萤石等矿浮选工艺流程：。

首先金矿分有两种：第一是矿石金，第二是沙子金，金子又分颗粒金，微粒金，毛毛金，矿石选金原矿经过两道破碎，通过输送机，给料机进入到球磨机进行磨矿，磨矿后流到贡板把颗粒金收回来，矿浆在流入到螺旋分级机里分级，粗料返回磨机二次磨矿，细料进入搅拌桶搅拌均匀可以分别流入到浮选机，加入药剂（如：起泡剂，抑制剂，捕收剂等），经过不同的化学反应，就可以选出金精粉。

铁矿选矿技术及选矿设备简介2009-12-13 09:22我国铁矿由于贫矿多（占总储量的97.5%）和伴(共)生有其他组分的综合矿多（占总储量的1／3），所以在冶炼前绝大部分需要进行选矿处理。

1996年全国入选铁矿石21497万t，占全国产铁矿石原矿25228万t的85.2%。

入选铁矿石生产铁精矿粉8585.7万t，其中重点选矿厂处理原矿10961万t，生产铁精矿粉4158万t，占全国铁精矿粉产量的48.4%。

（一）矿石破碎我国选矿厂一般采用粗破、中破和细破三段破碎流程破碎铁矿石。

粗破多用1.2m或1.5m旋回式破碎机，中破使用2.1m或2.2m标准型圆锥式破碎机，细破采用2.1m或2.2m短头型圆锥式破碎机。

通过粗破的矿石，其块度不大于1m，然后经过中、细破碎，筛分成矿石粒度小于12mm的最终产品送磨矿槽。

（二）磨矿工艺我国铁矿磨矿工艺，大多数采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。

由于采用细筛再磨新工艺，近年来一些选矿厂已由两段磨矿改为三段磨矿。

采用的磨矿设备一般比较小，最大球磨机3.6m×6m，最大棒磨机3.2m×4.5m，最大自磨机5.5m×1.8m，砾磨机2.7m×3.6m。

磨矿后的分级基本上使用的是螺旋分级机。

为了提高效率，部分选矿厂用水力旋流器取代二次螺旋分级机。

（三）选别技术１.磁铁矿选矿主要用来选别低品位的“鞍山式”磁铁矿。

由于矿石磁性强、好磨好选，国内磁选厂均采用阶段磨矿和多阶段磨矿流程，对于粗粒嵌布的磁铁矿采用前者（一段磨矿），细粒、微细粒嵌布的磁铁矿采用后者（二段或三段磨矿）（图3.2.23）。

'

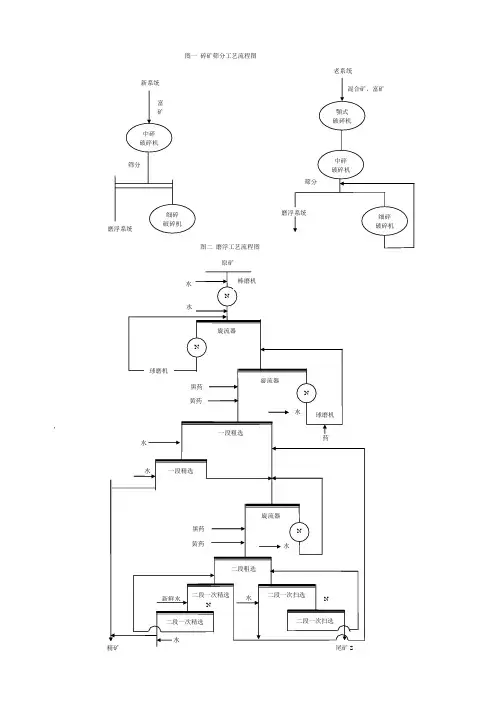

新系统
磨浮系统
筛分
富
矿
中碎
破碎机
细碎
破碎机
图一碎矿筛分工艺流程图
老系统
混合矿、富矿
筛分
磨浮系统
顎式
破碎机
中碎
破碎机
细碎
破碎机
图二磨浮工艺流程图
水
水
N
原矿
旋流器
N
水
黄药
黑药
球磨机
N
N
一段粗选
水
一段精选
水
旋流器
球磨机
药
旋流器
黑药
黄药水
二段粗选
二段一次精选二段一次扫选
N
二段一次精选
新鲜水
精矿
水
水
尾矿S
二段一次扫选
N
棒磨机
图三 精选脱水工艺流程图
精矿
浓缩
沉淀池
溢流水
滤饼
滤液
清水泵
清水泵
图四 尾矿处理工艺流程图
加压站
尾矿坝
浊水泵
浊水泵
浊水泵
浊水池
清水池
清水泵
清水泵 清水泵
浊水池
分配池
清 泵 站
一级选矿 二级选矿
浓密机
浓密机
渣浆泵 渣浆泵 加压泵
加压泵
加压泵 加压泵
1级 2级。

铁矿选矿厂工艺流程
《铁矿选矿厂工艺流程》
铁矿选矿厂是用来从原料中提取有用的矿物质的设备。

铁矿选矿过程是一个复杂的工艺流程，涉及到多种设备和技术的使用。

以下是一个典型的铁矿选矿厂工艺流程的简要描述：
1. 破碎：原料矿石首先要经过破碎过程，将大块的矿石破碎成小块，以便进一步的处理。

2. 磨矿：破碎后的矿石需要通过磨矿机进行细碎，以获得更细的颗粒度，为后续的选矿过程做准备。

3. 分级：磨矿后的矿石经过分级设备进行分级，将颗粒度不同的矿石进行分离，以便后续的浮选或磁选过程。

4. 浮选或磁选：根据矿石的性质，可以选择利用浮选设备或磁选设备对矿石进行提取，将有用的矿物质从废石中分离出来。

5. 浓缩：经过浮选或磁选后，需要对提取出来的有用矿物质进行浓缩处理，将其纯度提高到一定的水平。

6. 干燥：经过浓缩后的矿物质需要经过干燥设备进行干燥处理，以便存储和运输。

7. 尾矿处理：在整个选矿过程中，会产生一定量的废矿石，需要经过尾矿处理设备进行处理，以减少对环境的影响，同时可
以回收一部分有用的矿物质。

以上是一个简要的铁矿选矿厂工艺流程，实际的工艺流程会根据不同的矿石种类和质量要求而有所不同。

铁矿选矿厂的工艺流程是一个重要的环节，直接影响到选矿效率和产量，同时也对环境保护和资源利用具有重要意义。

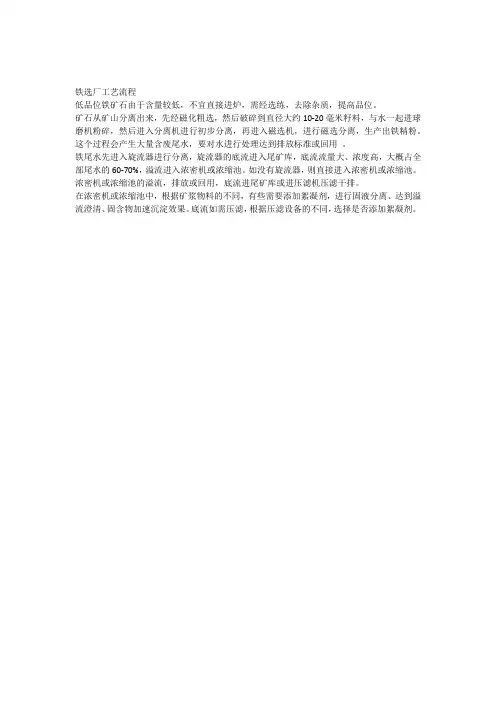

铁选厂工艺流程
低品位铁矿石由于含量较低，不宜直接进炉，需经选练，去除杂质，提高品位。

矿石从矿山分离出来，先经磁化粗选，然后破碎到直径大约10-20毫米籽料，与水一起进球磨机粉碎，然后进入分离机进行初步分离，再进入磁选机，进行磁选分离，生产出铁精粉。

这个过程会产生大量含废尾水，要对水进行处理达到排放标准或回用。

铁尾水先进入旋流器进行分离，旋流器的底流进入尾矿库，底流流量大、浓度高，大概占全部尾水的60-70%，溢流进入浓密机或浓缩池。

如没有旋流器，则直接进入浓密机或浓缩池。

浓密机或浓缩池的溢流，排放或回用，底流进尾矿库或进压滤机压滤干排。

在浓密机或浓缩池中，根据矿浆物料的不同，有些需要添加絮凝剂，进行固液分离、达到溢流澄清、固含物加速沉淀效果。

底流如需压滤，根据压滤设备的不同，选择是否添加絮凝剂。

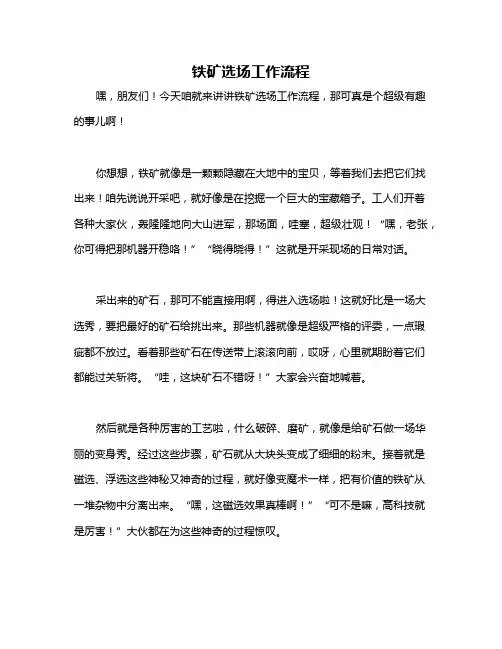

铁矿选场工作流程
嘿，朋友们！今天咱就来讲讲铁矿选场工作流程，那可真是个超级有趣的事儿啊！
你想想，铁矿就像是一颗颗隐藏在大地中的宝贝，等着我们去把它们找出来！咱先说说开采吧，就好像是在挖掘一个巨大的宝藏箱子。

工人们开着各种大家伙，轰隆隆地向大山进军，那场面，哇塞，超级壮观！“嘿，老张，你可得把那机器开稳咯！”“晓得晓得！”这就是开采现场的日常对话。

采出来的矿石，那可不能直接用啊，得进入选场啦！这就好比是一场大选秀，要把最好的矿石给挑出来。

那些机器就像是超级严格的评委，一点瑕疵都不放过。

看着那些矿石在传送带上滚滚向前，哎呀，心里就期盼着它们都能过关斩将。

“哇，这块矿石不错呀！”大家会兴奋地喊着。

然后就是各种厉害的工艺啦，什么破碎、磨矿，就像是给矿石做一场华丽的变身秀。

经过这些步骤，矿石就从大块头变成了细细的粉末。

接着就是磁选、浮选这些神秘又神奇的过程，就好像变魔术一样，把有价值的铁矿从一堆杂物中分离出来。

“嘿，这磁选效果真棒啊！”“可不是嘛，高科技就是厉害！”大伙都在为这些神奇的过程惊叹。

最后，选出来的精铁矿就像是闪闪发光的金子，让所有人都充满了成就感。

哇，这可不就是我们努力的成果嘛！
总之，铁矿选场工作流程就像是一场刺激的冒险，充满了挑战和惊喜。

矿工们在这个过程中付出了辛勤的汗水，也收获了满满的成就感。

这就是铁矿选场的魅力所在啊！它让我们看到了资源是如何从地下被挖掘出来，经过一系列的加工，最终变成对我们有用的东西。

是不是超级有趣呢！。
