低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。

2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。

厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。

根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。

2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。

厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。

根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。

2、马达保护器AO 输出设定为0~MTA值对应4~20mA。

3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，。

4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。

二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，；6）小机B排油烟机A：低压电保护定值为70V，；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，；6）小机B排油烟机B：低压电保护定值为70V，；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，；2）酸计量泵A：低压电保护定值为70V，；3）碱计量泵A：低压电保护定值为70V，；4）汽机房罗茨风机A：低压电保护定值为70V，；5）废水输送泵A：低压电保护定值为70V，；6）主油箱输送泵：低压电保护定值为70V，；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，；2）碱计量泵B：低压电保护定值为70V，；3）汽机房罗茨风机B：低压电保护定值为70V，；4）废水输送泵B：低压电保护定值为70V，；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。

低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。

2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。

厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。

根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。

2、马达保护器AO 输出设定为0~MTA值对应4~20mA。

3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，0.5s。

4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。

二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，0.5s；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，0.5s；6）小机B排油烟机A：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，0.5s；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，0.5s；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，0.5s；6）小机B排油烟机B：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，0.5s；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，0.5s；2）酸计量泵A：低压电保护定值为70V，0.5s；3）碱计量泵A：低压电保护定值为70V，0.5s；4）汽机房罗茨风机A：低压电保护定值为70V，0.5s；5）废水输送泵A：低压电保护定值为70V，0.5s；6）主油箱输送泵：低压电保护定值为70V，0.5s；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，0.5s；2）碱计量泵B：低压电保护定值为70V，0.5s；3）汽机房罗茨风机B：低压电保护定值为70V，0.5s；4）废水输送泵B：低压电保护定值为70V，0.5s；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，0.5s；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，0.5s；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，0.5s；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，0.5s；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。

低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。

2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。

厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。

根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

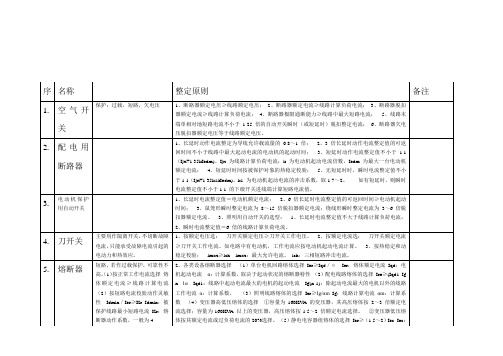

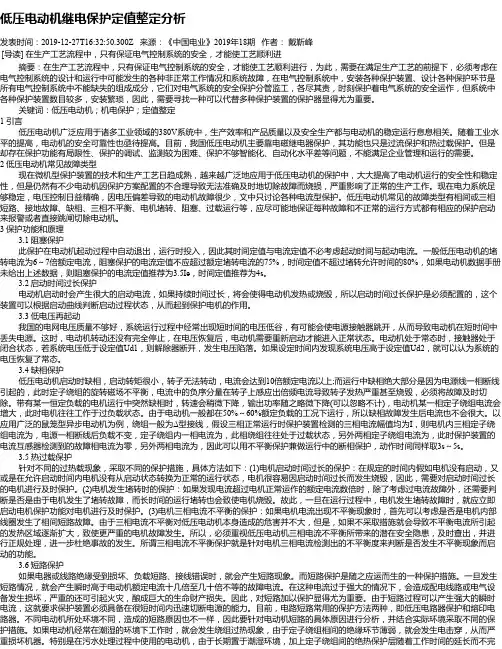

低压电动机继电保护定值整定分析发表时间：2019-12-27T16:32:50.300Z 来源：《中国电业》2019年18期作者：戴靳峰[导读] 在生产工艺流程中，只有保证电气控制系统的安全，才能使工艺顺利进摘要：在生产工艺流程中，只有保证电气控制系统的安全，才能使工艺顺利进行，为此，需要在满足生产工艺的前提下，必须考虑在电气控制系统的设计和运行中可能发生的各种非正常工作情况和系统故障，在电气控制系统中，安装各种保护装置、设计各种保护环节是所有电气控制系统中不能缺失的组成成分，它们对电气系统的安全保护分管监工，各尽其责，时刻保护着电气系统的安全运作，但系统中各种保护装置数目较多，安装繁琐，因此，需要寻找一种可以代替多种保护装置的保护器显得尤为重要。

关键词：低压电动机；机电保护；定值整定1 引言低压电动机广泛应用于诸多工业领域的380V系统中，生产效率和产品质量以及安全生产都与电动机的稳定运行息息相关。

随着工业水平的提高，电动机的安全可靠性也亟待提高。

目前，我国低压电动机主要靠电磁继电器保护，其功能也只是过流保护和热过载保护。

但是却存在保护功能有局限性、保护的调试、监测较为困难、保护不够智能化、自动化水平差等问题，不能满足企业管理和运行的需要。

2 低压电动机常见故障类型现在微机型保护装置的技术和生产工艺日趋成熟，越来越广泛地应用于低压电动机的保护中，大大提高了电动机运行的安全性和稳定性，但是仍然有不少电动机因保护方案配置的不合理导致无法准确及时地切除故障而烧损，严重影响了正常的生产工作。

现在电力系统足够稳定，电压控制日益精确，因电压偏差导致的电动机故障很少，文中只讨论各种电流型保护。

低压电动机常见的故障类型有相间或三相短路、接地故障、缺相、三相不平衡、电机堵转、阻塞、过载运行等，应尽可能地保证每种故障和不正常的运行方式都有相应的保护启动来报警或者直接跳闸切除电动机。

3 保护功能和原理3.1 阻塞保护此保护在电动机起动过程中自动退出，运行时投入，因此其时间定值与电流定值不必考虑起动时间与起动电流。

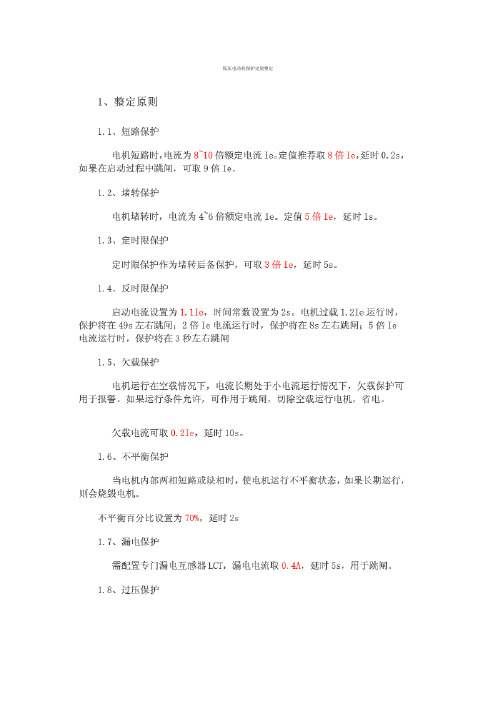

精品文档低压电动机保护定值整定1、整定原则1.1 、短路保护电机短路时，电流为8~10倍额定电流Ie。

定值推荐取8倍le,延时0.2s , 如果在启动过程中跳闸，可取 9倍le。

1.2 、堵转保护电机堵转时，电流为4~6倍额定电流le。

定值5倍le，延时1s。

1.3 、定时限保护定时限保护作为堵转后备保护，可取 3倍le，延时5s。

1.4 、反时限保护启动电流设置为1.1le，时间常数设置为2s o电机过载1.2le运行时，保护将在49s左右跳闸；2倍le电流运行时，保护将在8s左右跳闸；5倍le电流运行时，保护将在 3 秒左右跳闸1.5 、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。

如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。

欠载电流可取 0.2le ，延时 10s。

1.6 、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。

不平衡百分比设置为 70%，延时 2s1.7 、漏电保护需配置专门漏电互感器LCT,漏电电流取0.4A，延时5s，用于跳闸。

1.8 、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。

过压值取 1.1Ue（Ue 为220v），延时5s o1.9 、欠压保护电压过低将引起电机转速降低，电流增大。

欠压值取0.95Ue （Ue为220v），延时 5s。

1.10、TE时间保护用于增安型电机的过载保护。

TE时间取2s。

1.11 、工艺联锁保护用于外部跳闸（DCS跳闸），延时0.5s1.12、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。

晃电电压 80%Ue 恢复电压0.95Ue,晃电时间可设置为3s，再起延时设置为1s （用于分批启动。

根据实际情况设置）1.13、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为 6s。

1.14 、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A,互感器选择SCT300参数中额定电流设置为3.5A。
