隧道初期支护喷射混凝土技术交底

技术交底记录 J15-5交底详细内容及附图一、交底范围本交底适用于李家梁隧道初期支护喷射砼施工。

二、施工方法1、喷射混凝土参数如下表：喷射混凝土厚度一览表 (cm)2、喷射混凝土采用湿喷技术，在洞外由混凝土拌和站拌好，通过混凝土搅拌运输车向洞内送料，空压机供风。

喷射混凝土施工程序见下图。

2.5，酸盐水泥；使用的外加剂主要有减水剂、防水剂、速凝剂、膨胀剂及硅粉等。

减水剂的主要作用是减少混凝土的用水量，由于湿喷混凝土坍落度指标的要求，使水灰比较大，这样水泥水化后多余的水要蒸发，使喷层出现“干裂”现象，从而降低了喷层强度和抗渗性，因此在拌和混凝土时一般要掺入高效减水剂，使湿喷混凝土在加水量较小的情况下，提高其和易性和流动性；防水剂在混凝土拌和物中能与水泥的水化产物作用生成不溶性凝胶，阻塞混凝土的毛细管道，同时该凝胶所产生的微膨胀性还可部分抵消混凝土硬化所产生的干缩；速凝剂的作用主要是当混凝土的料束粘到受喷面后必须尽快凝固，一方面可以防止由于混凝土物料的堆集而呈块状掉落，减少回弹量，从而增加喷层厚度，另一方面是为了发挥喷混凝土的早强作用，尽快形成支护能力，保证结构的安全，使用液态速凝剂；加入硅粉主要是提高混凝土的抗渗性和耐久性。

速凝剂、减水剂、粘稠剂等外加剂均选择质优、性能优良的产品。

速凝剂在使用前，要做与水泥的相容性试验及水泥净浆凝结效果试验，使用中初凝时间应小于5min，终凝时间小于10min。

4、湿喷混凝土的施工方法根据设计要求和地质围岩状况，喷射混凝土分为：素喷、锚喷、格栅联合锚网喷，均采用湿喷作业技术。

混凝土喷射机安装调试好后，在料斗上安装振动筛（筛孔10mm），以避免超粒径骨料进入喷射机；喷射前首先要对岩面进行修整，清除松动岩块，对个别欠挖突出部分进行凿除、对个别超挖部分用喷射混凝土喷混补平；用高压水将岩面冲洗干净，对遇水易潮解的岩层，则用高压风清扫岩面；检查喷射机工作是否正常；要进行喷射试验，一切正常后可进行混凝土喷射工作。

喷射混凝土施工技术交底施工技术交底记录年月日工程名称分项工程名称喷射混凝土施工分部工程交底内容：一、施工机具准备混凝土喷射机、空气压缩机、搅拌机、输料管等。

二、施工材料准备普通硅酸盐水泥（>3.25级）、中粗砂（细度模数不宜小于2.5，含水率宜控制在5%—7%）、粗骨料（卵石或碎石，粒径不大于12mm）三、施工工艺基层处理——喷水湿润——分层喷射混凝土——养护——检查验收四、施工内容（一）基层处理1、将装饰层清除露出原有结构层后进行凿毛处理，再用压缩空气和水交替冲洗干净；对砌体结构表面，出清除装饰层外，还应对受清浊砌体或疏松灰缝进行处理。

灰缝的处理深度宜为10mm。

2、当结构加固部位的配筋有锈蚀现象时，钢筋表面应除锈；当结构中钢筋锈蚀造成的截面面积消弱达原截面的十二分之一以上时，应补配钢筋。

（二）喷射混凝土1、喷射作业前应对受喷表面进行喷水湿润。

喷射作业应按施工技术方案有求分片、分段进行，且应按先侧面后顶面的喷射顺序自下而上施工。

2、当设计的加固修复层厚度大于70mm时，可分层喷射，当分层喷射时，前后两层喷射的时间间隔不应少于混凝土的终凝时间。

当在混凝土1小时后再进行喷射时，应先喷水湿润前一层混凝土的表面。

当在间隔时间内，前层混凝土表面有污染时，应采用风、水清洗干净。

3、混凝土喷射手必须颠末专业培训方可上岗。

4、喷头与受喷面应基本垂直，喷射距离宜保持0.6—1.0m，喷射时，喷射手应控制好水灰比，保持喷射混凝土表面平整，湿润光泽，无干块滑移、流淌现象。

5、应控制好喷射混凝土的回弹率，墙面不宜大于20%，楼板或拱面不宜大于30%。

（三）养护1、喷射混凝土厚度达到设计要求后，应刮抹XXX应在混凝土初凝后及时进行。

修平时不得扰动新鲜混凝土的内部结构及其与基层的粘结。

2、待最后一层喷射混凝土终凝2小时后，应淋水养护。

养护时间不应少于14天。

3、当气温低于±5°C时，不宜喷水养护，应采取保水养护。

③设置埋设检测构件，设置控制土采用湿喷工艺。
⑤喷射混凝土作业要求：
a喷射作业面必须有充足的照明，照明灯上应罩上铁丝网，以免回弹物打坏照明灯。
b喷射砼必须采用强制式拌和机拌制，其搅拌时间不少于1.5min。喷射砼须随拌随用，喷射混凝土拌合物的停放时间不得大于30min。
②喷射顺序，从下向上对称进行，先喷射钢架与围岩之间空隙，后喷射钢架之间混凝土。钢架全部被喷射混凝土所覆盖，保护层厚度不得小于4cm。
③在有水地段进行喷射作业时，先从远离出水点处开始，再逐渐向涌水点逼近，将散水集中，安设导管，将水引出，再向导管逼近喷射。当涌水严重时，设置泄水孔，边排水边喷射，增加水泥用量，重新设计配合比。
e喷嘴与喷射面垂直，其间距为1.5～2.0m；喷嘴必须连续、缓慢作横向环行移动，喷层厚度均匀。
f喷射混凝土按分段分片依次进行，喷射顺序为自下而上，分段长度不得大于6m；喷射混凝土终凝2h后，必须进行湿润养护，养护时间不得小于14d。
g分层喷射时，后一层喷射必须在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，必须先用水清洗喷层表面。
速凝剂：喷射混凝土采用液体速凝剂，其掺量不得大于水泥用量的5%。在施工速凝剂前，必须做与水泥的相容性试验及水泥净浆凝结效果试验。并要求初凝不得大于5min，终凝不得大于10min。为满足施工要求，喷射混凝土3h强度必须达到1.5MPa，24h强度达到5.0MPa。
胶凝材料：胶凝材料用量不得小于400kg/m3。
③喷射混凝土施工人员必须佩戴防尘口罩等，操作喷头和注浆管的工人必须佩戴防护眼罩，夹胶工作服、长筒乳胶手套。
④喷射混凝土作业时，严禁喷嘴对人，以免喷射伤人，喷射前先进行清理浮石、危石等必要的排险作业；喷射机必须安设在围岩稳定或已衬砌地段。

喷射混凝土技术交底一、工程概述本工程中，喷射混凝土将广泛应用于边坡支护、隧道衬砌等部位，以提高结构的稳定性和安全性。

为确保喷射混凝土施工的质量和安全，特进行此次技术交底。

二、施工准备1、材料准备（1）水泥：优先选用普通硅酸盐水泥，强度等级不低于 425 级，水泥应有出厂合格证和质量检验报告。

（2）砂：采用中砂或粗砂，细度模数应大于 25，含泥量不应大于3%。

（3）石子：采用碎石，粒径不宜大于15mm，含泥量不应大于1%。

（4）速凝剂：应根据水泥品种、水灰比等，通过试验确定最佳掺量，使用前应做速凝效果试验。

2、机械设备准备（1）喷射机：选用性能良好、工作稳定的喷射机，如转子式喷射机。

（2）空压机：提供足够的风压和风量，以保证喷射混凝土的顺利施工。

（3）搅拌机：用于搅拌混凝土干料。

3、作业条件准备（1）清理施工面：将受喷面上的松动岩块、浮渣等清理干净，并用高压风或水冲洗受喷面。

（2）设置控制喷射混凝土厚度的标志：在施工面上每隔一定距离设置厚度标志。

（3）检查机械设备：施工前对喷射机、空压机等设备进行检查和试运转，确保设备正常运行。

三、施工工艺流程1、干喷法工艺流程（1）混合料的拌制将水泥、砂、石子按配合比在搅拌机中搅拌均匀，然后运输至喷射现场。

（2）喷射作业①开机：先开风，再送电，然后送料。

②喷射顺序：应自下而上，分段分片进行，先喷边墙，再喷拱顶。

③喷射距离和角度：喷头与受喷面应垂直，并保持 06～10m 的距离。

④分层喷射：一次喷射厚度不宜超过 50mm，分层喷射时，后一层喷射应在前一层混凝土终凝后进行。

2、湿喷法工艺流程（1）原材料计量准确计量水泥、砂、石子、水及外加剂的用量。

（2）搅拌将原材料在搅拌机中搅拌均匀，形成混凝土拌合物。

（3）运输采用混凝土运输罐车将拌合物运输至喷射现场。

（4）喷射作业①开机：先开风，再开泵送料。

②喷射顺序、距离和角度同干喷法。

四、施工要点1、配合比控制严格按照设计要求的配合比进行配料，控制水灰比，确保混凝土的强度和耐久性。

xxx 隧道喷射砼施工技术交底一、适用范围本交底适用于xxx原隧道xxxx型衬砌。

二、设计要求1、喷射混泥土：喷C25混凝土、厚度27cm三、施工技术与技术要求1、施工技术与技术要求（1）喷射混凝土技术：①喷射砼采用湿喷法②原材料选定：水泥-普通硅酸盐水泥(42.5Mpa)；砂用中粗砂；碎石最大粒径不大于15mm；水、宜采用清洁的饮用水；速凝剂选用符合质量要求，并对人体危害小的外加剂。

掺外加剂前，做水泥的可相溶性试验及水泥净浆速凝效果试验，初凝不应大于5分钟，终凝不大于10分钟。

掺外加剂后的喷射砼性能必须满足设计要求。

③喷射前准备工作：检查受喷面尺寸，保证开挖面符合设计要求。

拆除障碍物，清除受喷面松动岩石及浮渣。

铺设钢筋网时先清除污锈。

钢筋网与锚杆联结牢固，接头稳定。

埋设控制砼厚度的标志，用在石缝处打铁钉，并记录其外露长度，以便控制喷层厚度。

作业区有良好的通风和足够的照明装置。

喷射作业前，对机械设备、风、水管路和用电线路等进行全面检查和试运转。

④喷射作业：喷射时，先喷两侧，由下而上，后喷拱顶，喷射路线呈小螺旋形绕圈运动，绕圈直径30cm左右为宜。

后一圈压前一圈的1/3～1/2，喷射路线呈“S”形运动，每次“S”形运动长度为3～4m，喷射纵向第二行时，要依顺序从第一行的起点处开始，行与行间须搭接2～3cm，料束旋转速度，原则上要均匀不宜太慢或太快。

喷头与受喷面保持0.6～1.0m的垂直距离。

喷射时控制好砼表面平整。

复喷在前一层砼终凝后进行。

喷射时就分段长度不超过6米，分块大小为2*2m。

一次喷射不能太厚或太薄，根据喷射砼层与受喷面之间的粘结力和受喷部位等，并且根据喷射效率、回弹损失率等确定。

分层喷射的间隔时间不能太短，一般要求在初喷砼终凝以后再进行复喷。

当复喷时间较长时，复喷前必须将初喷砼表面清洗干净。

复喷时将凹陷处进一步找平。

⑤砼养护：喷射砼终凝2h后，洒水养护，养护日期不少于7天，洒水次数以能保持砼充分湿润为宜。

5、经常检查施工电源和线路及设备电器部分，按有关规定设置保护装置，以确保施工安全。
6、所有承压设备或容器在使用前须全面检查，达到要求后方可投入使用，在使用过程中如发现压力表失灵或损坏，及时更换并经常检查易损部位，发现后要及时处理。
7、施工作业时，任何情况下喷射机喷头前方都严禁站人。
8、喷护作业完成后，清除回弹料等，做到工完场清。
三、开始施工的条件及施工准备工作
1、劳动力配备
每班组配备喷射手2人，普工6人，电工1人，拉喷浆料司机2人，搅拌机操作手2人。
2、材料要求
喷怪所用材料均应有产品合格证书，同时对施工所用的主要材料包括水泥、骨料、外加剂、外掺剂等均应按有关规范要求进行质量抽检，报监理工程师审批同意后使用。
(1)、水泥：优先质量符合标准的普通硅酸盐水泥。
2、施工工艺
1）喷碇施工工艺
①喷射作业前，对岩面进行清洗。对于坚硬不软化的岩面采用高压水冲洗后用高压风吹净；对于遇水软化的泥质岩面，用高压风吹净岩面灰尘，在已清净的岩面上，按要求埋设钢筋，作为量测喷射怪厚度之作用，然后进行硅喷射作业。
②喷射作业分片进行，喷射顺序自下而上进行。喷射操作沿水平方向以螺旋形划圈移动,并使喷头尽量保持与受喷面垂直喷嘴口至受喷面以1.5〜2.0mo
选定，并应符合下列规定：
(1)胶骨比宜为1：4〜1：50
(2)水胶比宜为0.45〜0.50o
(3)砂率宜为45%〜60%。
(4)胶凝材料用量不宜小于400kg/m3o
⑥喷射混凝土的早期(Id)强度必须符合设计要求。
检验方法：采用贯入法或拔出法检测。
⑦喷射混凝土的强度必须符合设计要求。用于检查喷射混凝土强度的试件，应采用大板切割法制取；当不具备切割条件时也可采用边长150mm的立方体无底试模，在其内喷射混凝土制作试件，试件成型的喷射方向应与边墙相同，喷射混凝土标准养护试件的试验龄期为28do

④喷射混凝土开始时先送风、再给料，结束时，应先待料喷完后，再关风。突然断水或断料时，喷头必须迅速移开受喷面，严禁用高压风、水冲击尚未结凝的混凝土。每次喷射结束或路途发生故障中断喷射时，喷射机各输料管必须及时清洗干净，不得积料。
⑤喷嘴与喷射面垂直，其间距为0。6～1.0米，有钢筋网时，使喷嘴靠近钢筋网,喷射角度也可适当偏一些，喷射混凝土必须覆盖钢筋,钢筋保护层不得小于4厘米;喷嘴必须连续、缓慢作横向环行移动，喷层厚度均匀。
5、钻锚杆孔前，应根据设计要求和围岩情况,定出孔位，做出标记.
6、喷射混凝土作业要求：
①喷射作业面必须有充足的照明，照明灯上应罩上铁丝网，以免回弹物打坏照明灯。
②喷射混凝土必须采用强制式拌和机拌制，其搅拌时间不少于1.5分钟.喷射混凝土须随拌随用，喷射混凝土拌合物的停放时间不得大于30分钟。
③喷射混凝土在开挖后及时进行，以确保喷射混凝土的支护能力和喷层的设计厚度；喷射混凝土终凝后3小时内不得进行爆破作业。
③供水设施应保证喷头处的水压为0.15～0.2MPa；
④输料管必须能承受0.8MPa以上的压力，并有良好的耐磨性能；
2、施工材料：
①水泥：优先采用硅酸盐水泥或普通硅酸盐水泥，强度等级不小于P。042.5MPa。
②粗骨料：采用坚硬耐久的碎石，当使用碱性速凝剂时,不得使用含活性二氧化硅的石料.喷射混凝土中的石子最大粒径不得大于10毫米.按重量计含泥量不得大于1％,泥块含量不得大于0.25％。
③细骨料：采用坚硬耐久的中砂或粗砂，含水率控制在5%～7％,含泥量不得大于3％,泥块含量不得大于1%。
④施工用水：根据现场实际情况本工程采用自来水。
⑤速凝剂：每100公斤水泥参入6公斤速凝剂。
⑥钢筋材料应具备合格证、性能检测报告，并具有复验报告.

合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。 设计厚度为：Ⅱ级围岩复合式衬砌拱墙部位喷射混凝土厚度为5cm；Ⅲ级围岩复合式衬砌
拱墙部位喷射混凝土厚度为12cm；Ⅳ级围岩复合式衬砌拱墙部位喷射混凝土厚度为25cm，仰拱 部位喷射混凝土厚度为10 cm；Ⅳ级围岩加强复合式衬砌拱墙部位喷射混凝土厚度为25cm，仰 拱部位喷射混凝土厚度为15 cm；Ⅴ级围岩加强复合式衬砌全环喷射混凝土厚度为28cm。
4、速凝剂 喷射混凝土宜采用液体速凝剂。在使用速凝剂前，应做水泥的相容性试验及水泥净浆凝
结效果试验，严格控制掺量，并要求初凝时间不应大于 5min，终凝不应大于 10min。
精选文档
.
5、水 水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质。
一般应采用饮用水。 二.喷射混凝土设计 隧道初期支护喷射混凝土设计强度等级为C25。喷射混凝土配合比的设计应满足：强度符
⑶喷射速度要适当，以利于混凝土的压实。风压过大，喷射速度增大，回弹增加；风压过 小，喷射速度过小，压实力小，影响喷混凝土强度。因此在开机后要注意观察风压，起始风压 达到0.5MPa后，才能开始操作，并据喷嘴出料情况调整风压。一般工作风压：边墙0.3～0.5MPa，
精选文档
.
拱部0.4～0.65MPa。黄土隧道喷射混凝土时喷射机的压力一般不宜大于0.2MPa。 ⑷喷射时使喷嘴与受喷面间保持适当距离，喷射角度尽可能接近90°，以使获得最大压实
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。 ①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水 分离； ②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能； ③保证作业区内具有良好通风和照明条件。 ④喷射作业的环境温度不得低于5℃。 ⑷若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。 ①大股涌水宜采用注浆堵水后再喷射混凝土。 ②小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。

喷射混凝土安全技术交底
字段1
工程名称
新建铁路东北东部铁路通道前阳至庄河段DT2标
单位工程名称
石场沟1号隧道
施工部位
初期支护
作业项目
喷射混凝土
存在的危险因素
1、人员伤害
2、机械伤害
3、触电
安全技术交底内容
①喷射混凝土作业人员必须佩戴防尘口罩、防护镜等保护用具。并避免直接接触液体速凝剂，不慎接触后应立即用清水冲洗。
⑤非施工人员不得进入正在进行喷射混凝土的作业区，施工中喷嘴前严禁站人。
⑥喷射混凝土作中如发生输料管路堵塞或爆裂时，必须依次停止投料、送水和送风。
⑦喷射混凝土施工中应经常检查输料管、接头的使用情况，当有磨损、击穿或松脱时应及时处理。
⑧施工现场设置醒目的安全标语和安全警示标志，施工工作面必须有足够的照明设备；
交底人（签章）：
年 月 日
接底人
字段2
②操作人员必须身体健康，并经过专业培训考试合格，在取得相关部门颁发的操作证或特殊工种操作证后，方可独立操作。
③喷射混凝土作业前应清除工作面松动的岩石，确认作业区无塌方、落石等危险源存在。
④在有水地段喷射混凝土前应对渗漏水进行处理，应将分散的渗水接种引出，严禁采用防水布或铁皮等遮盖材料大面积引水，造成喷射混凝土与岩面分离。喷射混凝土中采用特殊添加材料在有水地段直接作业时，应先进行试验，满足要求后方可推广使用。

隧道喷射混凝土施工技术交底一、交底范围本交底适用于隧道喷射混凝土施工。

二、工艺流程隧道初期支护喷射混凝土采用湿喷工艺。

喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。

在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。

1、喷射前准备喷射混凝土前，应对受喷岩面进行处理。

喷射作业应连续进行，具体要求如下：(1)一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，应采用高压风吹净岩面，以保证喷射砼与受喷岩面粘结牢固，保证喷射砼和地层良好的共同受力。

(2)若为泥、砂质岩面时应挂设细钢丝网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。

喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。

(3)设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志。

喷层厚度是评价喷砼支护工程质量的主要项目之一。

施工中往往发生因喷层过薄而引起砼开裂、离鼓和剥落现象，因此在施工中必须严格控制喷层厚度。

(4)检查机具设备和风、水、电等管线路，并试运转。

(5)对有涌水、渗水或潮湿的岩面喷射前应按不同情况进行处理：①大股涌水宜采用注浆堵水后再喷射混凝土。

隧道开挖后，大股涌水应先进行注浆堵水，一般顺涌水出露点打孔，压注速凝浆液（水泥－水玻璃浆液）。

②小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。

小股水或裂隙渗漏水，视具体情况进行岩面注浆（布孔宜密，钻孔宜浅），或采用小导管沿隧道周边环形注浆；股水根据情况，或顺股水出露点打孔压注速凝浆液，或插排水管引流；围岩裂隙渗漏注浆孔布孔宜疏，钻孔宜深，或顺水路（节理、裂隙）扣排水半管或线形排水板，将水引到隧底水沟或纵向排水管；待受喷面上无流淌水后再喷混凝土。

有涌水、渗水或潮湿的岩面喷射前的处理③大面积潮湿的岩面采用粘结性强的混凝土，有渗水和大面积潮湿的的岩面与喷混凝土不易粘结，为了增加粘结性，初喷在岩面上的混凝土可适当增加水泥用量；也可在混凝土中掺入高效减水剂或添加各种增粘剂。

第1页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

第2页共11页工程名称隧道分部(分项)工程初期支护交底项目喷射混凝土图纸名称、图号喷射混凝土工艺流程图喷射混凝土工艺流程2、喷砼砼喷射机安装调试好后，在料斗上安装振动筛（筛孔10mm），以免超粒径骨料进入喷射机。

喷射时，送风之前先打开计量泵（注意：此时喷嘴应朝下，以免速凝剂流入输送管内），以免高压砼拌合物堵塞速凝剂喷射孔。

喷射手应保持喷头具有良好的工作状态，以喷射砼回弹量小，表面湿润有光泽易编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

第3页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

第4页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

第5页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

第6页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

第7页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

2、按规定配备安全防护用品和应急救援物资设备。
3、定期对隧洞内空气质量进行检测并分析，安全合格才能进行施工。
1、喷锚施工安全技术交底内容：
二、用电安全
1、施工现场用电必须严格遵守《建筑工程施工现场用电安全规范GB504194-93》；严格执行三相五线制，按规范设置漏电保护开关；
2、用电设备做到良好的接零和接地，并由持证人员安装操作；
4、各种设备应处于完好状态，张拉设备应牢，试验时应采取防范措施，防止夹具飞出伤人。
四、安全防护措施
1、施工人员进入现场应戴安全帽，操作人员应精神集中，遵守有关安全规程。
2、在整个施工阶段要从人员、设备、材料和制度做好充分的准备工作，一旦遇到险情能迅速投入抢险工作。
3、对于雨季施工，要及时了解天气信息遇到暴雨天气要委派专人值班，掌握施工现场情况并及时汇报。
姓 名
性别
年龄
班组名称
职务/工种
备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
4、安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复。
5、喷砼浆时，基坑边应用竹篱板隔离以防飞石伤人和灰尘飞扬。
6、注浆、喷浆、电焊人员必须戴上防护眼镜及其他有关防护用具。 7、注浆管路应畅通，防止塞泵、塞管。
8、锚杆各条钢筋的连接要牢靠，严防在张拉时发生脱扣现象。
3、建立用电安全检查制度，定期对工地的用电情况进行检查，发现隐患及时整改；
4、加强施工照明管理，严禁乱拉乱接电线，电缆、电线必须架空，遵守现场用电制度。
三、机械使用安全

喷射混凝土技术交底一、适用条件、范围用于隧道洞内初期支护或洞内临时防护，可单独作为一种防护结构，或与锚杆、钢筋网、钢架等支护结构的一种形式或几种形式共同组成喷锚构筑体系，在隧道施工中是较为常见的支护结构。

在骑骡沟隧道、大湾子隧道初期支护形式主要有：喷射混凝土、锚杆、钢筋网、钢架（格栅钢架、型钢钢架）二、施工工艺根据工艺及配料顺序的不同，喷射混凝土又分干喷、潮喷、湿喷三种形式，喷射混凝土的主要作用是封闭围岩、防止围岩的松弛和风化，同时由于客运专线对支护体系自防水性能的要求提高。

喷射混凝土应具备较强的防水性能，骑骡沟隧道、大湾子隧道均采用湿喷混凝土。

在施工喷射混凝土支护体系时，应仔细观察和分析围岩的渗水情况，对渗水量大的应采取埋管排水或径向注浆堵水等措施进行处理。

1、湿喷混凝土施工工艺原理：2、湿喷施工流程3、施工准备1）材料准备混凝土材料的进场必须进行检验，除应符合国家、铁道部现行的有关标准外，并应符合下列要求：（1）水泥：选用P.042.5硅酸盐水泥。

（2）粗骨料：应采用坚硬耐久、级配良好的碎石或卵石（豆石），粒径不大于15mm,或两者混合物。

（3）细骨料应采用坚硬耐久的中砂或粗砂，细度模数应大于2.5，含水率宜控制在5%～7%。

（4）外加剂：应对混凝土的强度及与围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外）；吸湿性差，易于保存；不污染环境，对人体无害。

（5）速凝剂：采用湿喷专用液体速凝剂，使用前进行与水泥相溶性和速凝效果试验，并要求初凝不应大于5min，终凝不应大于10min。

使用碱性速凝剂时，不得使用活性二氧化硅石料。

（6）水：水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质，不应使用污水、海水、PH值小于4的酸性水、硫酸盐含量按 2so计超过水重1％的水。

42）配合比选配喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求通过试验选定，初期强度应满足施工需要，即3h强度达到1.5MPa，24h 强度达到5.0MPa。

喷射混凝土技术交底书一、工程概括本工程为地铁站改造工程，涉及喷射混凝土施工。

喷射混凝土施工前，需要进行充分的技术准备和安全交底，以确保工程质量和施工安全。

二、喷射混凝土技术要求1、喷射混凝土应具有足够的强度和耐久性，满足设计要求。

2、喷射混凝土应具有良好的密实性和粘结性，确保与基层紧密结合。

3、喷射混凝土施工应符合国家及地方相关规范、标准要求。

三、喷射混凝土施工工艺流程1、施工准备：清理基层、测量放线、设备检查调试等。

2、喷射混凝土拌制：按照设计配合比进行拌制，控制外加剂的添加量。

3、喷射混凝土运输：采用搅拌运输车进行运输，确保混凝土不离析、不分层。

4、喷射混凝土施工：采用喷射机进行喷射施工，控制喷射厚度和均匀性。

5、喷射混凝土养护：及时进行保湿养护，确保混凝土强度稳定增长。

四、安全注意事项1、喷射混凝土施工应遵守安全操作规程，佩戴个人防护用品。

2、施工前应对机械设备进行检查和维护，确保设备运转正常。

3、喷射混凝土时应注意防止尘土飞扬，保护环境卫生。

4、夜间施工应设置足够的照明设施，确保施工安全。

5、遇到恶劣天气或突发事件时，应暂停施工，并及时采取应对措施。

五、质量保证措施1、建立完善的质量管理体系，明确各级人员的质量责任。

2、加强原材料的质量控制，严禁使用不合格材料。

3、严格按设计配合比进行混凝土拌制，确保混凝土质量稳定可靠。

4、加强现场施工质量的监督检查，发现问题及时处理。

5、建立质量信息反馈机制，及时收集整理质量数据，进行分析处理。

六、文明施工措施1、建立文明施工责任制度，明确各岗位的文明施工职责。

2、加强现场管理，保持作业现场整洁有序。

3、控制噪音、扬尘等污染物的排放，减少对周边环境的影响。

混凝土技术交底在建筑工程中，混凝土技术交底是一项重要的工作，它确保了施工过程中的技术要求和标准得到准确执行。

本文将探讨混凝土技术交底的必要性、主要内容以及实施过程中的注意事项。

一、混凝土技术交底的必要性混凝土技术交底是在施工前对施工人员进行的施工技术培训，旨在确保施工过程中的技术要求和标准得到准确执行。

隧道喷射混凝土支护技术交底施工准备1、受喷面的处理a、喷射前检查开挖断面的质量，撬去表面危石和欠挖部分，并且处理好超挖部分，然后用高压水、高压风将岩壁面的粉尘和杂物冲洗干净。

b、遇表面水量大时，采取措施将水集中引排，使之在初期支护背后形成永久性排水孔。

2、机电检查a、喷前进行电器和机械设备检查和试运转。

b、在受喷面，各种机械设备操作场所配备充足照明及通风设备。

3、控制喷层厚度标志的设置按照设计厚度利用原有部件如锚杆外露长度等，或者在个别岩面上打入短钢筋，标出刻度，做为标记。

4、施工材料的准备a.选用质地坚硬的山西柳林蔡家沟的碎石，粒径5～10mm，级配良好。

拌和前要再次过筛，以防超径骨料混入，造成堵管。

b.细骨料选用坚硬耐久的吴堡三星建材厂的中粗砂，细度模数不小于 2.5，进场后堆放在防雨料库，以控制含水量。

c.外加剂选用山西黄腾化工有限公司的AJ型砼速凝剂，掺量4％，初凝时间3分钟，终凝6分钟。

d.水泥采用铜川耀县秦岭牌425号普通硅酸盐水泥。

5、对施工中所用的计量设备，在投入使用之前，进行一次校验，使其计量误差在规范允许范围之内。

施工方法施工顺序断面开挖初喷5cm 打锚杆、挂钢筋网、立拱架(钢格栅) 复喷至设计厚度施工工艺见以下框图风压 0.4～0.5Mpa 料量 3～4m 3/h1、砼喷射机安装调试好后，在料斗上安装振动筛(筛孔10mm)，以防超径骨料进入喷射机，用高压水冲洗干净受喷面，即可喷射砼。

2、喷射时，送风前先开计量泵(注意，此时喷咀朝下，以免速凝剂流入输送管内)，以免高压混凝土拌合物堵塞速凝剂环喷射孔；送风后调整风压，控制在0.45～0.70Mpa 之间，若风压过大，粗骨料则冲不进砂浆层而脱落，将导致回弹量增大。

按混凝土回弹量小，表面湿润有光泽，易粘着来掌握喷射压力，要求喷射机司机与喷射手配合好，根据喷射手反馈信息及时调整风压和计量泵，控制速凝剂的掺量。

3、喷咀与岩面的距离为80～150cm ，太近太远都会增加回弹量。

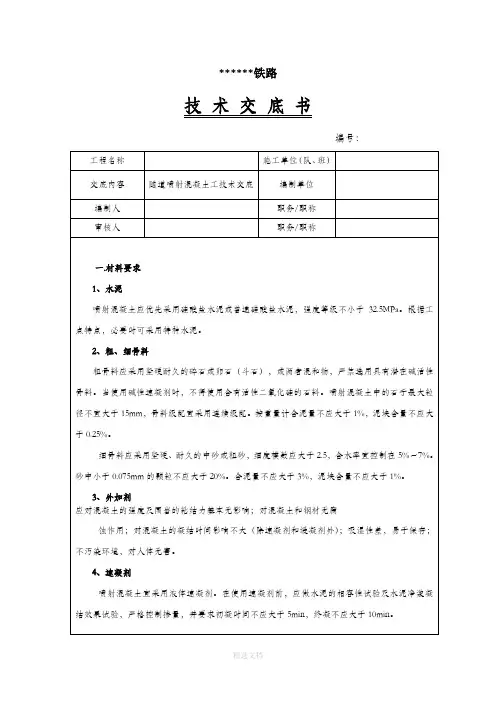

隧道喷射砼技术交底一、喷射砼材料1、水泥：优先选用普通硅酸盐水泥，水泥标号不得低于425号，在软弱地层宜选用早强水泥。

2、砂：应采用硬质洁净的中砂或粗砂，细度模数大于 2.5，砂中小于0.075mm的颗粒不应大于20%。

含泥量不应大于3%，泥块含量不应大于0.5%。

3、碎石：采用坚硬耐久的碎石，粒径不大于15mm，且级配良好。

4、外加剂：必须采用合格的产品，并注意保管，不得使其变质。

使用前应做速凝剂效果试验，要求水泥浆初凝不超过5min，终凝不超过10min。

5、水：水质应符合工程用水的有关标准。

二、喷射砼施工工艺喷射砼骨料用强制式拌和机分次投料拌和，随拌随用。

为减少回弹量，降低粉尘，提高一次喷层厚度，喷射砼采用潮喷作业。

初期支护喷射砼，一般分初喷和复喷二次进行。

开挖(或分部开挖)后，立即进行砼初喷，喷射厚度4cm，以尽早封闭暴露岩面，防止表层风化剥落。

复喷砼在锚杆、挂网、钢架安装后进行，尽快形成初期支护整体受力，以抑制围岩变位。

拱架和拱架间用砼喷平，并有足够的保护层。

1、喷射砼施工要求：（1）喷射前首先要对岩面进行修整，清除松动岩块，对个别欠挖突出部分进行凿除、对个别超挖部分用喷射C25砼补平；用高压水将岩面冲洗干净，对遇水易潮解的岩层，则用高压风清扫岩面；检查喷射机工作正常后，进行喷射试验，一切正常后方可进行砼喷射工作。

（2）喷射砼分段、分片、分层进行，由下向上，从无水、少水向有水、多水地段集中，一次喷射厚度控制在6cm以下，每段长度不超过6m，喷射时插入长度比设计厚度大5cm铁丝，每1～2m设一根，作为施工喷层厚度控制用，后一层喷射在前层砼终凝后进行。

（3）回弹量的多少取决于砼的稠度、速凝剂的使用、喷射技术、骨料级配等多种因素。

施工时要将边墙部分回弹率控制在15%以内，拱部回弹率控制在20%以下。

按施工前制定相应的作业指导书在施工中根据实际情况不断完善。

在实际工作中尽快摸索掌握有关工作风压、喷射距离、送料速度三者之间的最佳参数值，使喷射的砼密实、稳定、回弹最小。
