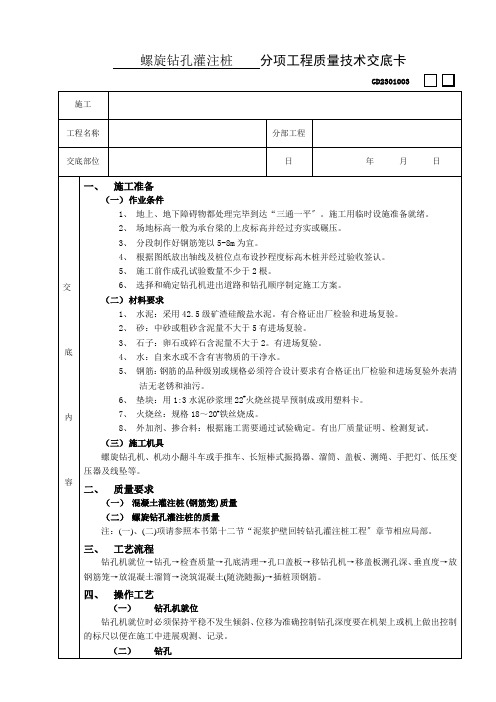

螺旋钻孔灌注桩分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：承受人：
附：百度文库的资料为什么齐全
“百度文库”是百度为网友提供的信息存储空间，是供网友在线分享文档的开放平台。
在这里，用户可以在线阅读和下载包括课件、习题、论文报告、专业资料、各类公文模板、文学资料以及法律法规、政策文件等多个领域的资料。
平台上所累积的文档，均来自热心用户的积极上传。
百度自身不编辑或修改用户上传的文档内容。
用户通过上传文档，可以获得平台虚拟的积分奖励，用于下载自己需要的文档。
下载文档需要登录，免费文档可以登录后下载，对于上传用户已标价的文档，下载时需要付出虚拟积分。
首先登录文库，通过搜索找到需要的文档，然后点击文档左下角“下载此文档”按钮即可下载。
有的文档下载时需要支付财富值，有的是免费的。
下载文档需要的财富值是上传文档的人设定，因为只有这样，在别人下载时上传文档的人才能得到财富值。
钻孔灌注桩工程技术交底记录范本1：技术交底记录1. 项目概况1.1 项目名称：钻孔灌注桩工程1.2 项目地点：XXXX1.3 项目施工方：XXXX公司1.4 项目负责人：XXXX2. 工程概述2.1 工程目的：钻孔灌注桩是为了增强地基承载力和抗震性能。
2.2 施工原则：按照设计要求进行施工，保证施工质量和安全。
3. 施工工艺3.1 钻孔工艺3.1.1 钻孔机械：采用XXXX型号钻孔机进行施工。
3.1.2 钻孔直径：根据设计要求确定具体直径。
3.1.3 钻孔深度：根据设计要求确定具体深度。
3.1.4 钻孔间距：根据设计要求确定具体间距。
3.2 灌注工艺3.2.1 灌注材料：采用XXX材料进行灌注。
3.2.2 灌注流程：按照设计要求，进行钻孔、清孔、钢筋布置、灌注等步骤。
3.2.3 灌注压力：根据设计要求确定具体压力。
3.2.4 灌注时间：根据设计要求确定具体时间。
4. 施工控制要点4.1 钻孔施工4.1.1 钻孔位置：根据设计要求确定具体位置。
4.1.2 钻孔进度：按照施工计划安排，控制钻孔进度。
4.1.3 钻孔质量：保证钻孔直径和深度符合要求。
4.2 灌注施工4.2.1 灌注材料控制：控制灌注材料的质量和比例。
4.2.2 灌注过程控制：保证灌注流程顺利进行，避免孔洞堵塞。
4.2.3 灌注质量控制：保证灌注压力和时间符合要求。
附件：相关设计图纸、施工方案、安全措施等。
法律名词及注释：1、XXXX法律：XXXX法律的具体内容及解释。
2、XXXX法律：XXXX法律的具体内容及解释。
范本2：技术交底记录1. 项目概况1.1 项目名称：钻孔灌注桩工程1.2 项目地点：XXXX1.3 项目施工方：XXXX公司1.4 项目负责人：XXXX2. 工程概述2.1 工程目的：钻孔灌注桩是为了增强地基承载力和抗震性能。
2.2 施工原则：按照设计要求进行施工，保证施工质量和安全。
3. 施工工艺3.1 钻孔工艺3.1.1 钻孔机械：采用XXXX型号钻孔机进行施工。
钻孔灌注桩施工技术交底工程名称：分部工程名称：（地基与基础）钻孔灌注桩一、施工准备1、熟悉图纸，收集地形、地质、水文资料，核对现场施工情况。
2、进行场地踏勘，对既有架空电线、地下电缆、给排水管道等设施，如果妨碍施工或对安全操作有影响，应采取清楚、改移、保护等措施妥善处理。
3、按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位，加设护桩。
4、平整场地，清除杂物，更换软土，夯填密实。
钻机不宜直接置于不坚实的填土上，以免产生不均匀沉陷。
根据施工组织设计，合理安排泥浆池、沉淀池的位置。
5、测设桩位测量地面及护筒高程，确定钻孔深度。
6、架设电力线路。
配备合适的变压器或柴油机。
7、组织材料、设备进场。
二、施工流程图三、施工工艺1、埋设护筒护筒的埋设深度应根据设计要求或桩径及水文地质情况确定，一般情况埋置深度宜为2-4m，壁厚4mm，护筒内径比桩直径大20-40cm，护筒高度高出地面30cm。
采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实，护筒顶高出地面30cm，埋设时位置要准确，护筒要竖直。
护筒中心竖直线应与桩中心线重合，平面允许误差50mm，竖直线倾斜不大于1%，护筒顶部焊加强筋和吊耳，开出水口，钻进过程中要经常检查是否发生偏移和下沉，并及时纠正。
2、配制泥浆为保证易液化坍塌砂质层的成孔质量和最终能将孔底清理干净，对泥浆的比重与粘度制定严格的指标，泥浆配和比为水：膨胀土：粘土 = 1000： 100：60。
配制的泥浆比重为1.06-1.10；粘度18-22Pa. $；含砂率0.3%-0.5%； PH 值8-10，胶体率95%-98%；静切力1.1-1.3；失水率13-15ml。
泥浆的好坏是成孔质量的重要保证之一，配置了高质量的泥浆，在长期停钻的情况下，沉积物很少。
此外，优质的泥浆可使孔壁形成一层粘性好、密度大渗透性差的泥皮，这层泥皮可防止孔内泥浆外渗，大大减缓孔内水头降低的速度，这也是使孔壁稳定的有效措施。

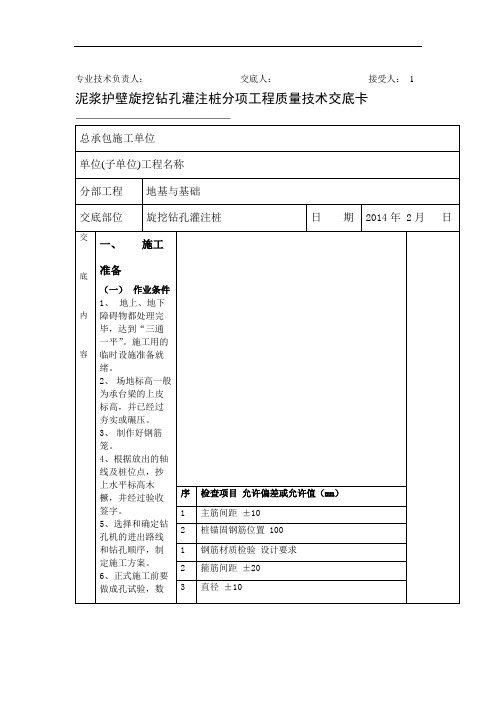

专业技术负责人：交底人：接受人： 1 泥浆护壁旋挖钻孔灌注桩分项工程质量技术交底卡
专业技术负责人：交底人：接受人： 2 泥浆护壁旋挖钻孔灌注桩分项工程质量技术交底卡
GD2301003□□成孔方根单排桩基直于中心线方向群桩基础的边条形桩基沿中心线方和群桩基础的中间泥浆护钻孔1000mm100+0.01H
150+0.01H注1、桩径允许偏差的负值是指个别断面
2.为施工现场地面标高与桩顶设计标高的距离为设计桩径（三混凝土灌注桩质量标
质量要求符合图纸设计要求及《建筑地基基础工程施工质量验收规范(GB50202-2002的规定工艺流
旋挖桩机就位→钻孔→安放护筒（套管）→注泥浆→继续钻孔→成孔→清孔→吊放钢筋笼→插操作工
（一）泥浆的制备和处
除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。
拌制泥浆要根据施工械、工艺及穿越土层进行配合比设计。
地基与基础-4桩基-泥浆护壁钻孔灌注桩工程质量技术交底卡-1一、工程背景本工程属于桩基类型的基础施工，采用了泥浆护壁钻孔灌注桩技术。
由于地层情况复杂，该工程在实施时需要针对性地采取技术措施，确保施工质量。
本文将就该工程的技术交底进行详细描述。
二、设计和施工要求1. 设计要求•桩长：12m•桩径：φ800mm•护壁深度：≥2.5m•桩身采用C40钢筋混凝土•C25 泥浆强度•接头开膜长度≤200mm•钻孔内壁的圆度误差≤1%•灌注管摆放距离≤1.5m2. 施工要求•按设计要求进行施工•确保施工现场安全•配备专业施工人员和设备•管理施工进度三、施工流程以下是本工程的施工流程：1. 地基处理•清理现场并进行地面勘测•进行地基处理，确保地面平整2. 钻孔施工•根据设计要求确定钻孔位置•采用大型泥浆泵将泥浆送入钻孔中，并清理钻孔内部•采用泥浆护壁技术，保证钻孔壁面稳定性•进行桩孔打底3. 钢筋安装•根据设计要求设置钢筋篮子，在篮子内设置长度不超过1.5m的灌注管•用吊机或手动工具将篮子安装在钻孔内部4. 灌注凝土•确定桩孔填充高度和灌注混凝土强度•在灌注过程中保证独立、稳定和及时性•保证灌注管的位置符合要求，限制出现管堵或漏桶现象5. 收尾工作•拆除临时钻孔套管•进行工地的清理工作•对施工过程中出现的质量问题及时进行交底并整改四、质量验收工程完工后，需要对其进行专业的验收，以确保其质量符合设计和施工要求。
验收主要包括以下几个方面：1. 施工质量•验证钻孔的深度、直径和异物排除情况•检查钢筋的数量、规格及钢筋抽露情况•验证灌注管深度位置和灌注混凝土强度2. 环境质量•检查施工现场的清洁情况•检查是否存在漏水、漏气等环境问题•检查灌注车辆是否有泄露油污等问题3. 施工文件•检查施工技术文件的完备性和规范性•验正施工图纸、试验数据和交底记录五、安全管理在施工中，安全管理至关重要。
以下是本工程中的安全管理措施：1. 安全培训•所有施工人员都要接受相关安全培训•确保施工人员了解各种安全措施和应急预案2. 安全检查•定期对施工现场进行安全检查•发现隐患，立即加以解决3. 安全意识•提高施工人员的安全意识•加强工地和施工设备的管理六、泥浆护壁钻孔灌注桩技术在桩基类型的基础施工中有着广泛的应用，但是其施工过程需要注意一些细节和措施，以保证施工的质量符合设计要求。
钻孔灌注桩分项工程质量技术交底卡
一、工程概况
钻孔灌注桩工程是一种重要的基础工程技术，通过钻孔和灌注混凝土来加固地基。
本文档主要介绍钻孔灌注桩分项工程的施工质量技术交底要点，以确保工程质量的可控性和可靠性。
二、施工前准备
1. 设计文件审查
在进行施工前，应进行设计文件的审查，包括设计方案、构造图纸等，确认设计是否符合相关规范要求，并对其中的关键技术参数进行核对。
2. 施工机械和设备检查
检查施工所需机械和设备的完好性和性能，确保其能够正常运行，并进行必要的维修和保养工作。
3. 施工人员培训
对参与施工的技术人员进行技术培训，使其掌握钻孔灌注桩施
工的关键技术要点，并熟悉施工工艺流程。
三、施工工艺
1. 钻孔施工
根据设计要求，选择适当的钻孔机械进行钻孔作业。
在施工中，应严格按照设计要求的孔径、孔深和孔位进行钻孔，避免发生偏差。
2. 灌注混凝土
在完成钻孔后，通过输送管将混凝土灌注至孔内。
在灌注前，
需进行试灌，确保输送管无堵塞，并根据施工要求进行灌注混凝土
的控制，保证灌注质量。
3. 成孔灌浆
在灌注混凝土到一定高度后，进行成孔灌浆，填充钻孔内的空洞，以提高钻孔灌注桩的整体性能。
灌浆过程中，需注意灌浆压力
和灌浆速度的控制，确保灌浆充实度。
四、质量要求。
钻孔灌注桩工程技术质量交底钻孔灌注桩是一种常见的基础工程施工技术，具有承载力高、适应性强等优点。
为了确保钻孔灌注桩工程的质量和安全，现将相关技术质量要求向施工人员进行交底。
一、施工准备1、场地平整施工前应对场地进行平整，清除杂物，确保施工场地坚实、平整，以满足钻机的安装和施工要求。
2、测量放线根据设计图纸，使用全站仪等测量仪器进行桩位的精确放线，并设置好护桩，以便在施工过程中进行桩位的复核。
3、护筒埋设护筒一般采用钢板制作，其内径应大于钻头直径 200 400mm。
护筒的埋设深度应根据地质情况确定，一般应埋入稳定土层中不少于 1m，护筒顶部应高出地面 03m 左右。
护筒埋设应垂直、稳固，中心与桩位中心的偏差不得大于 50mm。
4、泥浆制备根据地质条件和施工要求，选择合适的泥浆材料和配合比，制备优质的泥浆。
泥浆的性能指标应符合规范要求，如比重、粘度、含砂率等，以保证钻孔过程中的护壁效果和排渣能力。
二、钻孔施工1、钻机安装钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。
钻机的钻头中心与桩位中心的偏差不得大于 20mm。
2、钻进控制（1）在钻进过程中，应根据地质情况合理选择钻进速度和钻进压力。
在粘性土层中，可采用中等转速、中等压力钻进；在砂性土层中，应采用较低转速、较大压力钻进。
（2）钻进过程中应随时检查钻孔的垂直度，发现偏差及时调整。
（3）当钻孔达到设计深度后，应进行终孔检查，检查孔径、孔深和孔的垂直度等指标是否符合设计要求。
3、清孔（1）钻孔完成后，应及时进行清孔。
清孔的方法有抽浆法、换浆法和掏渣法等，应根据实际情况选择合适的清孔方法。
（2）清孔后的泥浆性能指标应符合规范要求，孔底沉渣厚度不得大于设计规定值。
三、钢筋笼制作与安装1、钢筋笼制作（1）钢筋笼应在钢筋加工场集中制作，制作时应严格按照设计图纸和规范要求进行。
（2）钢筋笼的主筋应采用焊接或机械连接，接头应错开布置，同一截面内的接头数量不得超过主筋总数的 50%。
