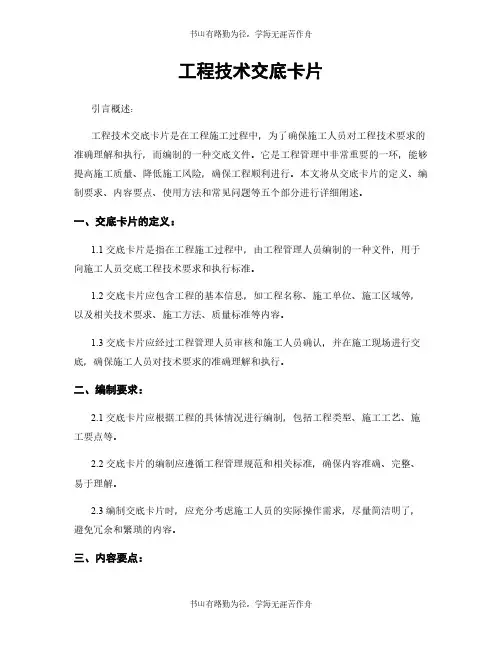

工程技术交底卡片引言概述：工程技术交底卡片是在工程施工过程中，为了确保施工人员对工程技术要求的准确理解和执行，而编制的一种交底文件。
它是工程管理中非常重要的一环，能够提高施工质量、降低施工风险，确保工程顺利进行。
本文将从交底卡片的定义、编制要求、内容要点、使用方法和常见问题等五个部分进行详细阐述。
一、交底卡片的定义：1.1 交底卡片是指在工程施工过程中，由工程管理人员编制的一种文件，用于向施工人员交底工程技术要求和执行标准。
1.2 交底卡片应包含工程的基本信息，如工程名称、施工单位、施工区域等，以及相关技术要求、施工方法、质量标准等内容。
1.3 交底卡片应经过工程管理人员审核和施工人员确认，并在施工现场进行交底，确保施工人员对技术要求的准确理解和执行。
二、编制要求：2.1 交底卡片应根据工程的具体情况进行编制，包括工程类型、施工工艺、施工要点等。
2.2 交底卡片的编制应遵循工程管理规范和相关标准，确保内容准确、完整、易于理解。
2.3 编制交底卡片时，应充分考虑施工人员的实际操作需求，尽量简洁明了，避免冗余和繁琐的内容。
三、内容要点：3.1 技术要求：交底卡片应明确工程的技术要求，包括材料要求、施工工艺要求、质量控制要求等。
3.2 施工方法：交底卡片应详细说明施工方法和步骤，包括施工顺序、施工工具和设备的使用方法等。
3.3 安全要求：交底卡片应强调施工过程中的安全要求，包括防护措施、施工现场的安全注意事项等。
四、使用方法：4.1 交底卡片应在施工前进行交底，确保施工人员对技术要求的准确理解和执行。
4.2 交底过程中，应由工程管理人员进行解读和说明，回答施工人员的问题，确保信息传递的准确性。
4.3 交底后，施工人员应签字确认，表示已理解并将按照卡片内容进行施工。
五、常见问题：5.1 交底卡片的更新：在工程施工过程中，如有技术要求的变更，应及时更新交底卡片，并重新进行交底。
5.2 交底卡片的保存：交底卡片应妥善保存，以备后续工程验收和质量评估的需要。
锤击沉管灌注桩分项工程质量技术交底卡
预制管桩桩基分项工程质量技术交底卡
基础砌体分项工程质量技术交底卡
基础地梁与承台模板安装分项工程质量技术交底卡
基础砼分项工程质量技术交底卡
基础钢筋绑扎分项工程质量技术交底卡
主体模板分项工程质量交底卡
主体砌体分项工程质量技术交底卡
铝合金门窗安装分项工程质量技术交底卡
主体混凝土分项工程质量技术交底卡
主体钢筋绑扎与安装分项工程质量技术交底卡
门窗的制作与安装分项工程质量技术交底卡
玻璃安装分项工程质量技术交底卡
整体楼地面分项工程质量技术交底卡
饰面砖铺贴分项工程质量技术交底卡
板块楼地面分项工程质量技术交底卡
抹灰分项工程质量技术交底卡
屋面分项工程质量技术交底卡
刷浆分项工程质量技术交底卡
油漆分项工程质量技术交底卡
钢筋焊接分项工程质量技术交底卡
钢屋架的制作与安装分项工程质量技术交底卡
隔热层分项工程质量技术交底卡。

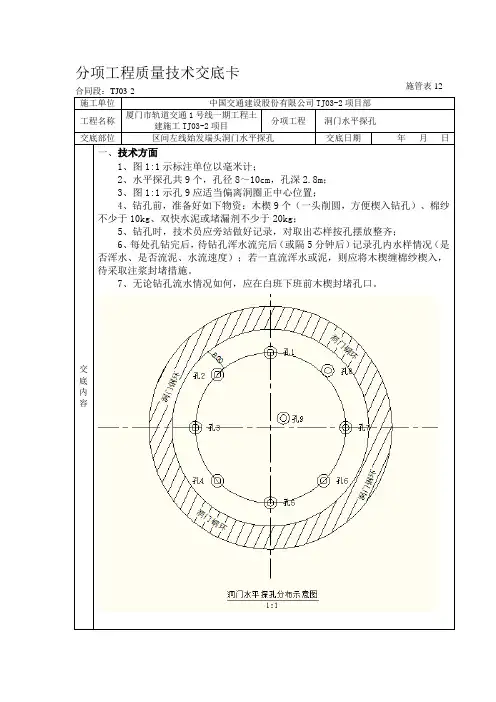

施管表12 分项工程质量技术交底卡
合同段：TJ03-2
施工单位 中国交通建设股份有限公司TJ03-2项目部
工程名称 厦门市轨道交通1号线一期工程土建施工TJ03-2项目
分项工程 洞门水平探孔 交底部位 区间左线始发端头洞门水平探孔 交底日期 年 月 日
交
底
内
容
一、技术方面
1、图1:1示标注单位以毫米计；
2、水平探孔共9个，孔径8～10cm ，孔深2.8m ；
3、图1:1示孔9应适当偏离洞圈正中心位置；
4、钻孔前，准备好如下物资：木楔9个（一头削圆，方便楔入钻孔）、棉纱不少于10kg 、双快水泥或堵漏剂不少于20kg ；
5、钻孔时，技术员应旁站做好记录，对取出芯样按孔摆放整齐；
6、每处孔钻完后，待钻孔浑水流完后（或隔5分钟后）记录孔内水样情况（是否浑水、是否流泥、水流速度）；若一直流浑水或泥，则应将木楔缠棉纱楔入，待采取注浆封堵措施。
7、无论钻孔流水情况如何，应在白班下班前木楔封堵孔口。
给排水安装分项工程质量技术交底卡一、工程概述给排水安装作为建筑工程的重要分项工程，负责建筑物内的给水和排水系统的设计、施工和安装。
本文档旨在对给排水安装分项工程的质量技术要求进行交底，确保工程质量达到相关标准和规范的要求。
二、工程范围本工程的范围涵盖以下内容：1. 给水系统：包括建筑物内部供水管路、水泵、水箱等设备的安装与调试；2. 排水系统：包括建筑物内外排水管路、下水道、污水处理设备等设备的安装与调试；3. 消防供水系统：包括建筑物内的消防水池、消防水泵等设备的安装与调试。
三、质量技术要求1. 设计要求：a) 应按照国家和地方相关标准、规范进行设计，并符合建筑设计方案；b) 设计方案应详细考虑人员使用需求、设备布置、管道走向和管道材料等因素。
2. 施工要求：a) 施工前应进行工程勘察，了解现场环境并制定施工方案；b) 进行施工前的准备工作，包括测量、标线等；c) 施工人员应熟悉施工图纸，掌握施工工艺和技术要求；d) 施工过程中应进行质量检查，确保施工质量符合要求；e) 施工结束后应进行验收，确保工程质量达到标准要求。
3. 设备安装要求：a) 安装前应检查设备的规格、型号、材料等是否符合设计要求；b) 安装设备时应采用专用工具和固定装置，确保设备安装稳固；c) 安装设备时应遵循设备制造商提供的安装要求；d) 安装后应进行设备的功能测试和调试。
四、质量控制措施为了保证给排水安装分项工程的质量，应采取以下措施：1. 质量控制人员应对施工过程进行全程监管，及时发现和解决质量问题；2. 施工人员应定期参加相关培训，提高施工技术；3. 施工现场应按照标准规范进行管理，确保施工环境清洁、安全；4. 管理人员应定期组织工程质量检查，发现问题及时整改；5. 对施工过程中使用的材料和设备应进行严格的质量检验。
五、安全与环保要求1. 施工现场应建立健全的安全保障制度，保证施工人员的个人安全；2. 施工人员应佩戴防护装备，遵守安全操作规程；3. 对施工过程中产生的废水、废弃物等应进行正确处理，避免对环境造成污染。

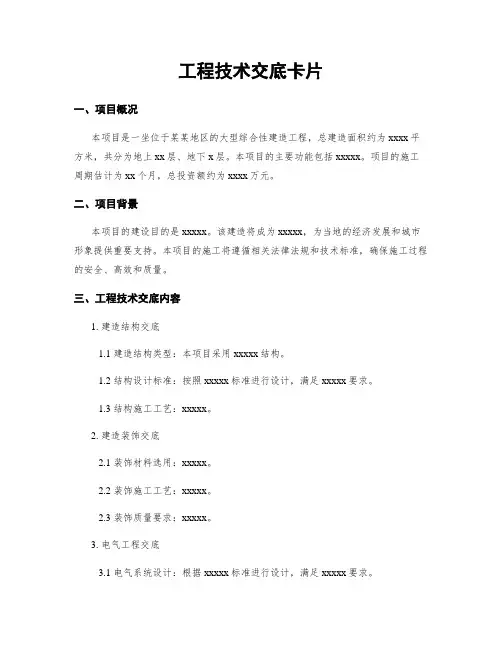

工程技术交底卡片一、项目概况本项目是一坐位于某某地区的大型综合性建造工程，总建造面积约为xxxx平方米，共分为地上xx层、地下x层。
本项目的主要功能包括xxxxx。
项目的施工周期估计为xx个月，总投资额约为xxxx万元。
二、项目背景本项目的建设目的是xxxxx。
该建造将成为xxxxx，为当地的经济发展和城市形象提供重要支持。
本项目的施工将遵循相关法律法规和技术标准，确保施工过程的安全、高效和质量。
三、工程技术交底内容1. 建造结构交底1.1 建造结构类型：本项目采用xxxxx结构。
1.2 结构设计标准：按照xxxxx标准进行设计，满足xxxxx要求。
1.3 结构施工工艺：xxxxx。
2. 建造装饰交底2.1 装饰材料选用：xxxxx。
2.2 装饰施工工艺：xxxxx。
2.3 装饰质量要求：xxxxx。
3. 电气工程交底3.1 电气系统设计：根据xxxxx标准进行设计，满足xxxxx要求。
3.2 电气设备选型：xxxxx。
3.3 电气施工工艺：xxxxx。
3.4 安全用电要求：xxxxx。
4. 暖通工程交底4.1 暖通系统设计：根据xxxxx标准进行设计，满足xxxxx要求。
4.2 暖通设备选型：xxxxx。
4.3 暖通施工工艺：xxxxx。
4.4 室内温湿度要求：xxxxx。
5. 给排水工程交底5.1 给排水系统设计：根据xxxxx标准进行设计，满足xxxxx要求。
5.2 给排水设备选型：xxxxx。
5.3 给排水施工工艺：xxxxx。
5.4 排水管道材料要求：xxxxx。
6. 火灾自动报警系统交底6.1 系统设计：根据xxxxx标准进行设计，满足xxxxx要求。
6.2 设备选型：xxxxx。
6.3 施工工艺：xxxxx。
6.4 报警控制要求：xxxxx。
7. 安全防护设施交底7.1 安全防护设计：根据xxxxx标准进行设计，满足xxxxx要求。
7.2 设备选型：xxxxx。
7.3 施工工艺：xxxxx。
一般砖砌体砌筑工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：
砌块砌筑工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人:
墙面抹灰工程分项工程质量技术交底卡
GD2301003
专业技术负责人: 交底人: 接受人:
施工洞的留置及处理分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人: 接受人：
水泥砂浆地面工程分项工程质量技术交底卡
GD2301003
专业技术负责人: 交底人：接受人:
框架结构模板工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人:
土方开挖和回填分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人:
框架结构混凝土浇筑工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：
专业技术负责人: 交底人：接受人：。
一般砖砌体砌筑工程分项工程质量技术交底卡
GD2301003
专业技术负责人： 交底人：
接受人：
砌块砌筑工程分项工程质量技术交底卡
GD2301003
1、墙身砌体高度超过地坪1.2m以上，必须及时搭设好脚手架，不
准用不稳定的工具或物体在脚手板面上垫高工作。
高处操作时要
系好安全带，安全带挂靠地点牢固。
2、垂直运输的吊笼、滑车、绳索、刹车等，必须满足荷载要求，吊
运时不得超荷：使用过程中要经常检查，着发现不符合规定者，
要及时修理或更换。
3、停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
4、进入施工现场，要正确穿戴安全防护用品。
5、施工现场严禁吸烟，不得酒后作业。
6、从砖垛上取砌块时，先取高处后取低处，防止垛倒砸人。
十五、环保措施
1、砌筑砂浆不得遗撒，污染作业面。
2、施工垃圾应每天清理至砌筑垃圾房(池)或堆放在指定的地点。
3、现场的砂石料要用帆布覆盖，水泥库应维护严密，有防潮防水措
施。
专业技术负责人：交底人：接受人：
墙面抹灰工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：
施工洞的留置及处理分项工程质量技术交底卡
GD2301003
交底内容（1）在砌体上留施工洞时，洞口顶部必须设置过梁。
洞口构造如下：
①烧结普通粘土砖墙：洞口两侧须留成直搓，但必须做成凸
搓，并加设拉结筋，拉结筋的数量为每120mm墙厚放
置l根直径6mm的钢筋，间距沿墙高不得超过
500mm，埋入长度从墙的留搓处算起，每边均不小于
500mm，钢筋末端应有90°弯钩。
②混凝土空心砌块墙：在洞顶部设置混凝土过梁。
洞口两侧
每隔600mm设2根直径6mm的拉结筋。
拉结筋埋入
长度，从留搓处算起，每边均不应小于600mm，钢筋外
露部分不得任意弯折。
③加气混凝土(粉煤灰)砌块墙：施工洞口上部应放置2根直
径6mm的钢筋J申过洞口两边长度每边不小于
500mm。
（2）过梁的设置。
过梁的形式有：砌筑钢筋砖过梁、实心砖平拱式过梁、现浇或预制混凝土过梁。
选择过梁长度时，一定要保证每边不小于250mm的支承长度。
过梁的断面尺寸及配
筋一定要经过计算方能确定。
2、钢筋混凝土结构。
在钢筋混凝土墙上留施工洞，在无暗框架时，
洞顶必须设置过梁，其钢筋应按计算配置，并应征得设计人员
同意。
并不得低于下述构造要求，在八度区不少于ф12，锚
固长度不少于40a和600mm。
箍筋直径最小为ф6纵向钢筋
端头，如下图所示。
洞口两侧应设置竖向构造钢筋，每边不少
于2ф10，锚固长度不少于30d。
洞口处原墙体水平、竖向配
筋应断开，断开长度(即外露长度)不小于40d。
(四)施工洞填筑方法
1、砌体墙体洞口的填筑：
填砌临时洞口时，应清除墙面粘结的砂浆、泥浆和杂物，并洒
水湿润，再用及原墙相同的砖或砌块衬砌严密。
当墙体为混凝土空心砌块材料时，砌筑砂浆强度等级宜提高一
级。
洞口的顶部要斜砌，以保证洞口封堵的密实。
2、现浇混凝土墙体洞口的填筑：
在堵洞之前，首先把埋设于墙体内的预留钢筋凿出，调直后按
规范要求及墙体钢筋焊接或绑扎。
除非同设计商定好用砌体堵洞外，一般情况下应用同强度等级
水泥砂浆地面工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：
框架结构模板工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：
土方开挖和回填分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：
框架结构混凝土浇筑工程分项工程质量技术交底卡
GD2301003
专业技术负责人：交底人：接受人：。
