导光板编辑词条分享导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。
设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。
光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。
编辑摘要导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。
设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。
光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。
经过特殊的科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后亚克力板整个平面就会发出明亮均匀柔和的光，称为导光板。
制作导光板的材料折射率：两种介质的折射率之比称为相对折射率，在工程光学中常把空气折射率当作1，而其他介质的折射率就是对空气的相对折射率；光波导：光电磁波的全反射现象使光波局限在波导及其周围有限区域内传播；入射角：光射到两种介质的界面时，入射光线与界面法线之间的夹角；反射角：光射到界面发生反射时，反射光线与界面法线之间的夹角；色散：无色透明物体折射率随光的波长减小而增大的现象称为色散；紫外线：对紫外线光透过平整透明体因折射率改变而将紫外线光阻截的功能。
制作导光板的方法1.专业CNC雕刻，如上所说雕刻许多凹下或凸出的球面用来反光及折射光线。
这种制作方法的品质是最好的！但造价较高！2.模具制作。
此种方法制作的导光板效果一般，但适合大批量生产！3.网版印刷，采用一种特殊的油墨在透明板（如PMMA材质）上印上各种花纹，类似于圆点。
经过以上科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。

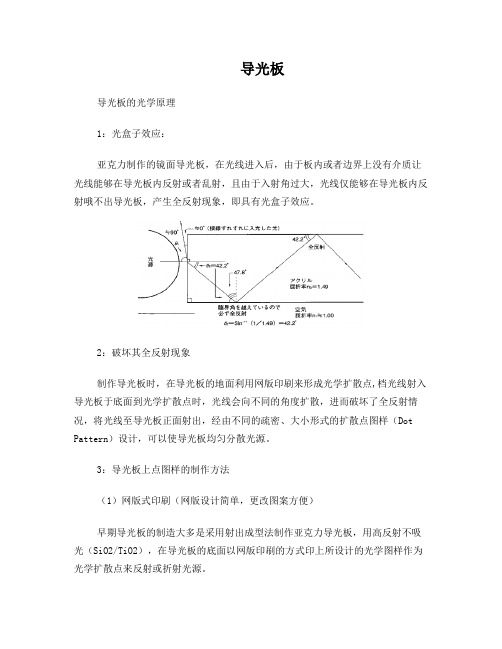

导光板导光板的光学原理1：光盒子效应：亚克力制作的镜面导光板，在光线进入后，由于板内或者边界上没有介质让光线能够在导光板内反射或者乱射，且由于入射角过大，光线仅能够在导光板内反射哦不出导光板，产生全反射现象，即具有光盒子效应。
2：破坏其全反射现象制作导光板时，在导光板的地面利用网版印刷来形成光学扩散点,档光线射入导光板于底面到光学扩散点时，光线会向不同的角度扩散，进而破坏了全反射情况，将光线至导光板正面射出，经由不同的疏密、大小形式的扩散点图样（Dot Pattern）设计，可以使导光板均匀分散光源。
3：导光板上点图样的制作方法（1）网版式印刷（网版设计简单，更改图案方便）早期导光板的制造大多是采用射出成型法制作亚克力导光板，用高反射不吸光（SiO2/TiO2），在导光板的底面以网版印刷的方式印上所设计的光学图样作为光学扩散点来反射或折射光源。
（2）模具加工法将设计好的光学图样直接加工在模具上，射出成型时转印到导光板上（省略了印刷步骤，减少印刷成本）4：导光板模仁图样的制作方法目前导光板最常见的形式为，将设计好的光学图样直接加工在模具上，于射出成型时，将网点直接转印到导光板上，省略了印刷的步骤及降低成本。
其加工方法有：（1）光罩蚀刻法将金属表面涂一层感光剂，以光纤照射经过具有图样设计的底片使模具感光，再将未感光的感光剂部分洗去，则感光的部分形成保护膜，再用酸侵蚀未感光的部分，则在模具上蚀刻出所要的图样。
（对复杂的加工有利，模仁蚀刻点的深度以及几何尺寸的控制，致使导光板扩散点的外形产生变化，影响光学性质）（2）电铸法利用电镀的方法，控制金属或者合金点解沉积物在预先设计好的形状、尺寸的母模上，产生一定厚度的金属层，然后再母模上翻制出与母模原型形同或者相反形式的金属复制品（此方法适合制造表面形状复杂，具有光泽，尺寸精密的工件或者机械加工困难不易以其他方法制造的工件）（3）喷砂法是以喷砂机器在下模仁表面施以喷砂加工，使得导光板于成型后由于模仁的喷砂刻痕，致使导光板底面形成雾面的扩散点，以破坏其全反射作用，将光线由导光板正面打出（喷砂颗粒表面尖锐，大多用在小型背光模组以有较佳的光学折射效益，而大型导光板其表面以比较圆弧为佳，以有较佳的光学折射效果以及均匀性）（4）工具机械的超精密加工加工技术应用于将菱镜片的功能整合至导光板，于亚克力导光板表面切削V-cut纹路，或者在光射出一体成型的射出模仁上做V-cut切削加工。
导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
导光板工艺及其物料特性讲解
请尊重原创！
一、导光板工艺
1、金属切割：金属导光板的金属材料通常是铝合金，钢板或不锈钢板，这种材料主要是通过金属切割加工而成。
金属切割是将金属材料依据图纸或要求来切割出形状或形状，以满足设计要求的一种加工方式。
金属切割加工技术包括注塑成型技术、激光切割技术、火焰切割技术、水切割技术、手工切割技术等。
根据实际需要，选择合适的加工技术，将金属材料切割成指定形状。
2、表面处理：导光板金属表面的加工防止了金属材料的腐蚀，保护金属表面的性能。
一般采用电镀、喷粉、抛光、喷漆等多种工艺来做表面处理。
3、铰链安装：导光板金属表面经过切割加工和表面处理后，就需要安装铰链了，它是将可移动部件与固定部件结合在一起，实现安装和锁定的重要构件。
它可以灵活地安装在导光板上，使导光板在碰撞的情况下不易受损。
4、其他：其他加工工艺包括翻边、焊接、装配等。
二、导光板物料特性
1、耐磨性：导光板的金属材料表面经过表面处理后，具有良好的耐磨性，可以防止表面的磨损，从而延长产品的使用寿命。
2、抗腐蚀性：金属表面经过表面处理后，具有良好的抗腐蚀性。
印刷型超薄导光膜（LGF）介绍1.导光板原理、特性1.1 一般来说，光在自由空间中，其强度与距离的平方成反比例地扩散，所以不能传播得很远。
波导管是指将光围在一定的空间里，使之不扩散，引导它只向特定的方向行进的，光通过的通路.就象电通过电线流通一样，光通过波导管传播。
1.2从折射率高的物质向折射率低的物质入射时，入射角超过一定角度则不会产生投射，而只会发生100% 反射(折射角达到90度)，这叫做全反射(total internal reflection)，而该一定角度称做临界角.1.3折射率高的部分使之行进，如同电沿着电阻值小的地方流动一样，光也沿着折射率高的通2.超薄导光板的设计要求及注意事项2.1 超薄导光膜的材质: PC(较硬，适用于手感要求不严格产品)PU(较软，适用于手感要求严格的产品)2.2 导光膜厚度: PC: 0.125MMPU: 0.2MM2.3 LED的选用要求：侧发光，亮度 100 – 200mcd，通常选用两颗。
若要达到较高亮度，可以选用亮度为800-1000mcd的白色侧发光LED。
2.4 发光LED通常使用有三种放置位置：2.5 LED灯的位置的选择：备注：a. LED灯正前方位置的导光膜应与PCB粘紧，不能翘起。
b. LED灯正前方的发光区域最好距离LED灯 >3.5mm的距离。
示意图如下：c. 由于导光板的边缘相对比较亮，导光板的面积要大于按键区域。
d. 背胶的要求：靠近LED正前方必须有背胶，背胶宽度0.6-1.5MM；由于背胶区域会较亮，背胶一般不能在按键透光区域，特别是LED正前方的背胶不能靠近按键透光区，距离约1.5MM。
e. 如何防止靠近LED的地方太亮？LED灯头与按键透光区的距离约为3.5—4.5MM；LED正前方的背胶不能靠近按键透光区，距离约1.5MM。
3.导光膜品质要求超薄导光板的测试项目：1. 导光板亮度将导光板置于测试架上，再放上按键，检查按键透光的亮度及均匀性测试及均匀性。
导光板的基本功能、制作工艺及其生产流程介绍发表时间：2008-8-27浏览：5785标签：导光板所属专题：模切设备专题导光板的基本功能和制作工艺导光板一词来自于英文译音（Light Guide）其产生为应用于LCD所产生的，LCD为一非自发光性的产品为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过成中重要关键的零组件导光板也随着下游产品的需求进而开始有不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成Asahicasei、（日）库拉雷Kuraray、（台）奇美化学、（韩）世和Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a.压克力外形加工=原板裁切〉镜面刨光〉成形加工。
导光板百科名片导光板是利用光学级的压克力/PC板材，然后用具有极高反射率且不吸光的高科技材料，在光学级的压克力板材底面用UV网版印刷技术印上导光点。
利用光学级压克力板材吸取从灯发出来的光在光学级压克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。
通过各种疏密、大小不一的导光点，可使导光板均匀发光。
反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。
目录导光板简介导光板分类导光板特点导光板超薄灯箱编辑本段导光板简介导光板设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。
光学级压克力(PMMA)/PC为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。
产品采用光谱分析原理与数码UV印刷技术相结合并在恒温、恒湿、无尘的环境条件下制作而成。
具有超薄、超亮、导光均匀、节能、环保、无暗区、耐用、不易黄化、安装维修简单快捷等鲜明特点。
编辑本段导光板分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后A、按照形状分为：平板和楔形板(斜板) 平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形(三角形)状。
B、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR（自然烘干和UV光固化）两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻(Etching)、精密机械刻画法(V-cut)、光微影法(Stamper)、内部扩散。
C、按照入光方式：侧入光(灯管和LED)和直下式。
侧入光式：将发光体(灯管或LED)放置于导光板之侧部。
直下式：将发光体(灯管或LED)放置于导光板之下方。
D、按照成形制作方式：射出成形和裁切成型。
