煤层气运移排采过程(自己整理)
对于光亮煤分层,煤层气由基质孔隙表面解吸,再由基质块扩散到割理内,然后由割理运移至外生裂隙,最终由外生裂隙运移至井筒。
对于暗淡煤分层,由于分层内割理不发育,当煤层气由基质孔隙表面解吸后,直接由基质块扩散到外生裂隙,最后经外生裂隙运移至井筒。
煤层气由基质表面解吸后向割理或外生裂隙迁移的过程是扩散,服从福克定律;煤层气在割理或外生裂隙中的运移过程是渗流,服从达西线性渗流定律。
煤层气的排采:对于煤层气的排采来讲,首先经由外生裂隙和割理将煤层中的水排出,降低煤储层压力,使外生裂隙和割理表面的煤层气解吸,随着储层压力的进一步降低,煤基质中的煤层气由基质孔隙表面解吸,解吸出的煤层气经割理或外生裂隙运移至井筒并排出。
煤层气井排采一般包括如下三个阶段:第一阶段一保持高导流能力的人工裂缝。
若压裂后井口压力未扩散完,可先装油嘴或针形阀控制放喷,油嘴大小根据产量和井口压力、煤层情况而定,保证井口不出大量煤粉和压裂砂前提下,排液量一般控制在2~4 m3/h。
待井口压力降为零后,溢流量不大的情况下,下人已选择好的泵。
此时,地面流程及地面排采设备应提前安装好。
排采初期,关闭套管阀门,油管以适当泵送能力排出水,同时要监测环空液面,适时调整排采设备的工作制度,使液面最好每天下降2o~40 m,这一阶段时间尽可能长一些,其目的是保持压裂后形成一个稳定的高导流能力的裂缝。
如果套管出现高真空,应暂时打开套管阀门,使压力趋于平衡。
在这一阶段,随着排水,首先表现出一部分游离气和溶解气产出,过一段时间后,环空液面降低,井底附近储层压力降低到解吸压力,吸附气开始解吸。
当储层压力接近解吸压力时要特别注意,这时易产生一个突变,一般表现为气产量突然增大,套压增大,有时气会将环空水带出,造成环空液面突然下降。
这一突变,对于比较疏松的煤层,极易出大量的煤粉,可能造成填砂裂缝的堵塞。
对于较软的煤层,可能由于储层孔隙压力突然降低,造成割理关闭,从而影响煤层渗透性。
当接近解吸压力时,适当放慢降液速度,控制套压,并使储层压力仍然缓慢下降。
第二阶段——合理地控制井底流压。
在排采初期,由于液面降低,有效应力增加,导致割理间隙减小,孔隙度降低,渗透率减小。
当吸附气开始解吸后,煤层割理收缩,孔渗性增加,继续降低流压,有利于弥补应应作用造成的割理闭合。
在这一阶段主要通过控制环空液面来控制井底流压。
套压升至约1 MPa左右,可用套管针形阀或较小油嘴控制开始产气。
由于继续排水,液面缓慢下降,同时逐步加大油嘴使套压降低,减小套压利于储层中更多的水进入井筒并疏干井筒附近的水,目的是在环空液面降低到泵的吸人口后,地面压力长期保持在正常工作的范围(O.05~0.1 MPa)。
第三阶段——稳定生产阶段。
煤层气排采技术规范煤层气企业标准煤层气井排采工程技术规范(试行)2008-08-18发布 2008-08-18实施煤层气企业标准煤层气井排采工程技术规范1 范围本标准规定了煤层气井排采工程施工过程中各工序的技术标准,包括排采总体方案的制定、泵抽系统、排采设备及地面流程的安装、场地标准、下泵作业、洗井、探冲砂、资料录取、分析化验、总结报告编制等技术要求。
本标准适用于煤层气井的排采作业工程。
2 引用标准下列标准所包含的条文,通过对标准的引用而成为本规范的条文。
中联煤层气有限责任公司煤层气井排采作业管理暂行办法SY/T 5587.6-93 油水井常规修井作业起下油管作业规程 SY/T 5587.7-93 油水井常规修井作业洗井作业规程SY/T 5587.16-93 油水井常规修井作业通井、刮削套管作业规程 SY/T 5587.5-93 油水井常规修井作业探砂面、冲砂作业规程 SY/T5523-92 油气田水分析方法SY/T6258-1996 有杆泵系统设计计算方法3 排采总体方案的制定3.1基本数据3.1.1钻井基本数据钻井基本数据包括地理位置、构造位置、井别、井型、施工单位、目的层、开钻日期、完钻日期、完井日期、钻井周期、完钻井深、完钻层位、最大井斜、井深、方位、人工井底、补芯高。
3.1.2完成套管程序完成程序包括套管规范、下深、钢级、壁厚、水泥返高、固井质量、短套管、油补距。
3.1.3煤层深度、厚度及射孔井段3.1.4解吸/吸附分析成果包括含气量、含气饱和度、临界压力3.1.5注入/压降测试及原地应力测试数据包括渗透率、表皮系数、储层压力、压力梯度、研究半径、煤层温度、闭合压力、闭合压力梯度、破裂压力等。
3.2 排采总体方案3.2.1排采目的3.2.2排采目的层及排采方式3.2.3排采设备及工艺流程设计3.2.4排采周期3.3工艺技术要求3.3.1动力系统13.3.2抽油机3.3.3泵挂组合3.3.4 地面排采流程a.采气系统;b.排液系统;3.4排采作业管理3.4.1设备管理3.4.2排采场地、人员3.4.3排采资料录取3.4.4排采动态跟踪3.4.5排采汇报制度3.5安全、环保及质量要求3.6应提交的资料、报告3.6.1施工设计书(一式十份)3.6.2排采资料(一式两份)a.排采日报、班报b.排采水样半分析原始记录c.排采水样全分析报告d.排采气样全分析报告e.排采水、气产量动态曲线f.液面资料、示功图资料g.修井资料h.阶段性总结报告3.6.3总结报告(一式十份)3.7排采主要设备、材料4 泵抽系统及地面流程的安装4.1泵抽系统4.1.1执行《中联煤层气有限责任公司煤层气井排采作业管理暂行办法》。
煤层气地面井排采方法,系统设备,技术特点及适用条
件综述
煤层气地面井排采方法概述:
煤层气地面井排采方法指的是通过对煤层进行开采,将地下的煤层气引入地面井下,通过地面设备将气体分离、净化、压缩、输送到用气场所使用的一种技术。
系统设备概述:
煤层气地面井排采系统设备主要包括煤层气提取装置、气体分离、净化、压缩设备、管道输送系统和燃气利用设备等。
技术特点概述:
1. 煤层气地面井排采技术具有资源丰富、直接可利用、环保节能等优势。
2. 采用地面井排采方式,可以更有效地掌控煤层气产生的情况,提高煤层气开采效率和经济效益。
3. 采用现代化的煤层气提取、净化和利用设备,可以降低煤层气开采成本和环境污染风险。
适用条件概述:
1. 煤层气储层地质条件应具备高储层厚度、煤层易开采、煤层气产气量大等特点。
2. 煤层气井开采区周围应不具备对环境产生重大影响的条件,避免环境风险和社会危害。
3. 需要完善的煤层气地面井排采技术和设备,以保证排采效率高、安全可靠、经济效益优秀。

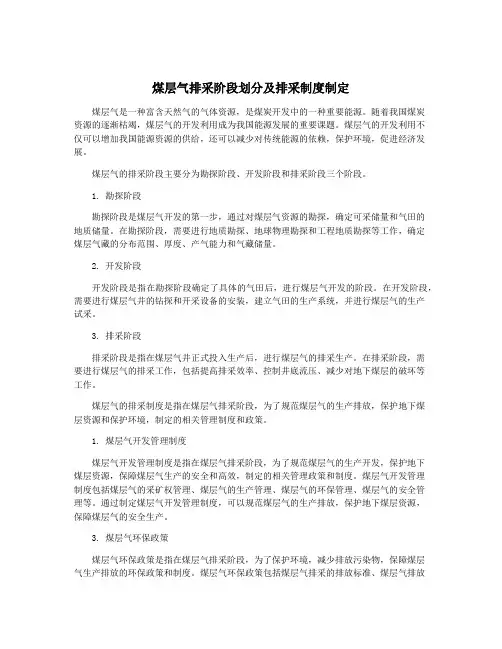

煤层气排采阶段划分及排采制度制定煤层气是一种富含天然气的气体资源,是煤炭开发中的一种重要能源。
随着我国煤炭资源的逐渐枯竭,煤层气的开发利用成为我国能源发展的重要课题。
煤层气的开发利用不仅可以增加我国能源资源的供给,还可以减少对传统能源的依赖,保护环境,促进经济发展。
煤层气的排采阶段主要分为勘探阶段、开发阶段和排采阶段三个阶段。
1. 勘探阶段勘探阶段是煤层气开发的第一步,通过对煤层气资源的勘探,确定可采储量和气田的地质储量。
在勘探阶段,需要进行地质勘探、地球物理勘探和工程地质勘探等工作,确定煤层气藏的分布范围、厚度、产气能力和气藏储量。
2. 开发阶段开发阶段是指在勘探阶段确定了具体的气田后,进行煤层气开发的阶段。
在开发阶段,需要进行煤层气井的钻探和开采设备的安装,建立气田的生产系统,并进行煤层气的生产试采。
3. 排采阶段排采阶段是指在煤层气井正式投入生产后,进行煤层气的排采生产。
在排采阶段,需要进行煤层气的排采工作,包括提高排采效率、控制井底流压、减少对地下煤层的破坏等工作。
煤层气的排采制度是指在煤层气排采阶段,为了规范煤层气的生产排放,保护地下煤层资源和保护环境,制定的相关管理制度和政策。
1. 煤层气开发管理制度煤层气开发管理制度是指在煤层气排采阶段,为了规范煤层气的生产开发,保护地下煤层资源,保障煤层气生产的安全和高效,制定的相关管理政策和制度。
煤层气开发管理制度包括煤层气的采矿权管理、煤层气的生产管理、煤层气的环保管理、煤层气的安全管理等。
通过制定煤层气开发管理制度,可以规范煤层气的生产排放,保护地下煤层资源,保障煤层气的安全生产。
3. 煤层气环保政策煤层气环保政策是指在煤层气排采阶段,为了保护环境,减少排放污染物,保障煤层气生产排放的环保政策和制度。
煤层气环保政策包括煤层气排采的排放标准、煤层气排放的监测管理、煤层气的环境治理等。
通过制定煤层气环保政策,可以减少煤层气排放的污染物,保护环境,促进煤层气的可持续发展。
煤层气企业标准煤层气井排采工程技术规范(试行)2008-08-18发布2008-08-18实施煤层气企业标准煤层气井排采工程技术规范1范围本标准规定了煤层气井排采工程施工过程中各工序的技术标准,包括排采总体方案的制定、泵抽系统、排采设备及地面流程的安装、场地标准、下泵作业、洗井、探冲砂、资料录取、分析化验、总结报告编制等技术要求。
本标准适用于煤层气井的排采作业工程。
2引用标准下列标准所包含的条文,通过对标准的引用而成为本规范的条文。
中联煤层气有限责任公司煤层气井排采作业管理暂行办法SY/T 5587.6-93 油水井常规修井作业起下油管作业规程SY/T 5587.7-93 油水井常规修井作业洗井作业规程SY/T 5587.16-93 油水井常规修井作业通井、刮削套管作业规程SY/T 5587.5-93 油水井常规修井作业探砂面、冲砂作业规程SY/T5523-92 油气田水分析方法SY/T6258-1996 有杆泵系统设计计算方法3 排采总体方案的制定3.1基本数据3.1.1钻井基本数据钻井基本数据包括地理位置、构造位置、井别、井型、施工单位、目的层、开钻日期、完钻日期、完井日期、钻井周期、完钻井深、完钻层位、最大井斜、井深、方位、人工井底、补芯高。
3.1.2完成套管程序完成程序包括套管规范、下深、钢级、壁厚、水泥返高、固井质量、短套管、油补距。
3.1.3煤层深度、厚度及射孔井段3.1.4解吸/吸附分析成果包括含气量、含气饱和度、临界压力3.1.5注入/压降测试及原地应力测试数据包括渗透率、表皮系数、储层压力、压力梯度、研究半径、煤层温度、闭合压力、闭合压力梯度、破裂压力等。
3.2 排采总体方案3.2.1排采目的3.2.2排采目的层及排采方式3.2.3排采设备及工艺流程设计3.2.4排采周期3.3工艺技术要求3.3.1动力系统3.3.2抽油机3.3.3泵挂组合3.3.4 地面排采流程a.采气系统;b.排液系统;3.4排采作业管理3.4.1设备管理3.4.2排采场地、人员3.4.3排采资料录取3.4.4排采动态跟踪3.4.5排采汇报制度3.5安全、环保及质量要求3.6应提交的资料、报告3.6.1施工设计书(一式十份)3.6.2排采资料(一式两份)a.排采日报、班报b.排采水样半分析原始记录c.排采水样全分析报告d.排采气样全分析报告e.排采水、气产量动态曲线f.液面资料、示功图资料g.修井资料h.阶段性总结报告3.6.3总结报告(一式十份)3.7排采主要设备、材料4 泵抽系统及地面流程的安装4.1泵抽系统4.1.1执行《中联煤层气有限责任公司煤层气井排采作业管理暂行办法》。
