竣工图重绘

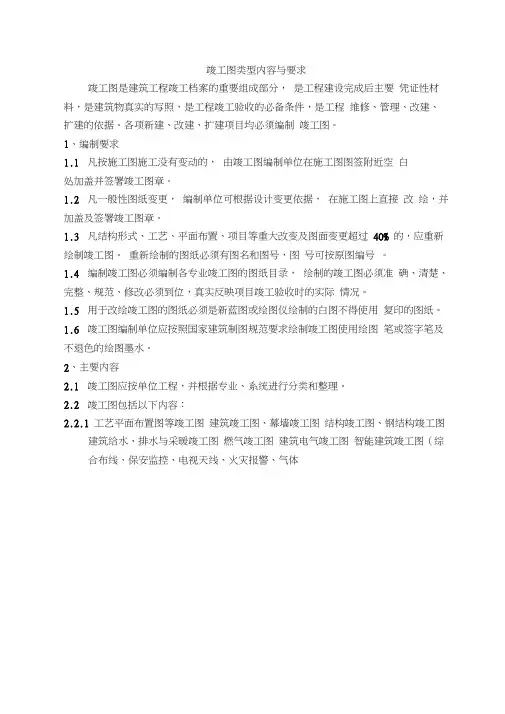

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

竣工图更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1 竣工图的类型：1 利用施工蓝图改绘的竣工图；2 在二底图上修改的竣工图；3 重新绘制的竣工图；4 用CAD绘制的竣工图。

3.2 竣工图绘制要求1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图，不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容竣工图应按单位工程，并根据专业、系统进行分类和整理。

竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型利用施工蓝图改绘的竣工图在二底图上修改的竣工图重新绘制的竣工图4、竣工图绘制要求利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。

取消的内容尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改法。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

竣工图类型内容与绘制规范要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

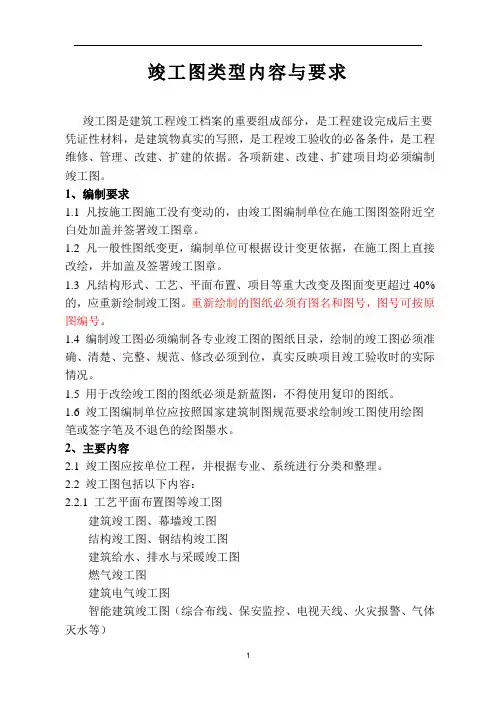

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40% 的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1利用施工蓝图改绘的竣工图3.2在二底图上修改的竣工图3.3重新绘制的竣工图4、竣工图绘制要求4.1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。

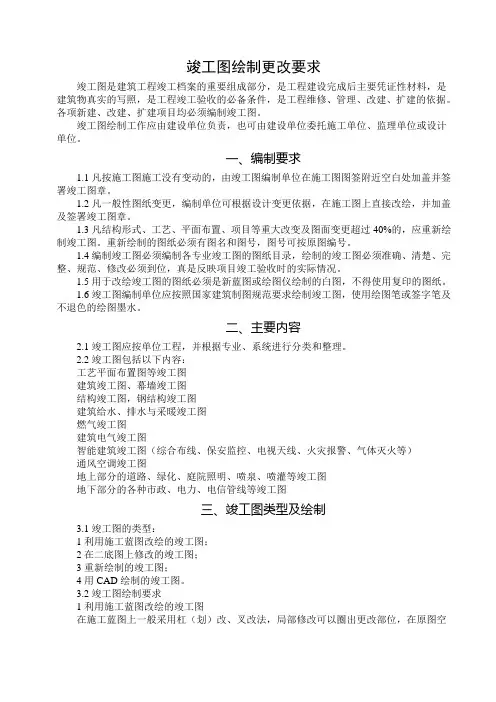

竣工图更改绘制要求Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容竣工图应按单位工程，并根据专业、系统进行分类和整理。

竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。

竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

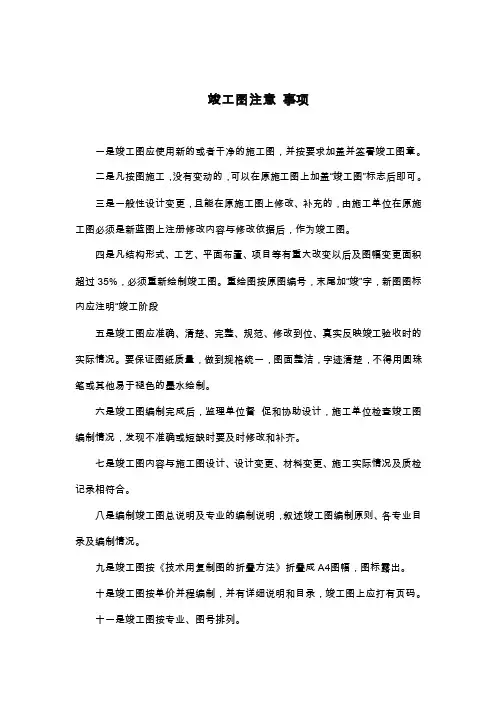

竣工图注意‎事项
一是竣工图‎应使用新的‎或者干净的‎施工图，并按要求加‎盖并签署竣‎工图章。

二是凡按图‎施工，没有变动的‎，可以在原施‎工图上加盖‎“竣工图”标志后即可‎。

三是一般性‎设计变更，且能在原施‎工图上修改‎、补充的，由施工单位‎在原施工图‎必须是新蓝‎图上注册修‎改内容与修‎改依据后，作为竣工图‎。

四是凡结构‎形式、工艺、平面布置、项目等有重‎大改变以后‎及图幅变更‎面积超过3‎5%，必须重新绘‎制竣工图。

重绘图按原‎图编号，末尾加“竣”字，新图图标内‎应注明“竣工阶段
五是竣工图‎应准确、清楚、完整、规范、修改到位、真实反映竣‎工验收时的‎实际情况。

要保证图纸‎质量，做到规格统‎一，图面整洁，字迹清楚，不得用圆珠‎笔或其他易‎于褪色的墨‎水绘制。

六是竣工图‎编制完成后‎，监理单位督‎促和协助设‎计，施工单位检‎查竣工图编‎制情况，发现不准确‎或短缺时要‎及时修改和‎补齐。

七是竣工图‎内容与施工‎图设计、设计变更、材料变更、施工实际情‎况及质检记‎录相符合。

八是编制竣‎工图总说明‎及专业的编‎制说明，叙述竣工图‎编制原则、各专业目录‎及编制情况‎。

九是竣工图‎按《技术用复制‎图的折叠方‎法》折叠成A4‎图幅，图标露出。

十是竣工图‎按单价并程‎编制，并有详细说‎明和目录，竣工图上应‎打有页码。

十一是竣工‎图按专业、图号排列。

十二是竣工‎图纸编制质‎量及整理情‎况应在自检‎报告的内容‎中予以详细‎说明。

十三是根据‎业主要求，竣工图的套‎数按四份编‎制，其中施工单‎位自留一套‎。

十四是全部‎竣工图均永‎久保存。

竣工图绘制更改要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2竣工图包括以下内容：工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图，钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图三、竣工图类型及绘制3.1竣工图的类型：1利用施工蓝图改绘的竣工图；2在二底图上修改的竣工图；3重新绘制的竣工图；4用CAD绘制的竣工图。

3.2竣工图绘制要求1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。

竣工图编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。

竣工测绘制图标准
一是竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

二是凡按图施工，没有变动的，可以在原施工图上加盖“竣工图”标志后即可。

三是一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图必须是新蓝图上注册修改内容与修改依据后，作为竣工图。

四是凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字，新图图标内应注明“竣工阶段”。

五是竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁，字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

六是竣工图编制完成后，监理单位督促和协助设计，施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

七是竣工图内容与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

八是编制竣工图总说明及专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

九是竣工图按《技术用复制图的折叠方法》折叠成A4图
幅，图标露出。

十是竣工图按单价并程编制，并有详细说明和目录，竣工图上应打有页码。

十一是竣工图按专业、图号排列。

十二是竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

十三是根据业主要求，竣工图的套数按四份编制，其中施工单位自留一套。

十四是全部竣工图均永久保存。

1、凡在施工中，完全按原设计施工，无任何变动的，则有施工单位在原设计图上加盖“竣工图”标志章，即作为竣工图。

2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新图）上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。

3、凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。

特别是基础、结构、管线等隐蔽工程部位的变更应重新绘制竣工图。

（设计原因——设计单位负责重绘；施工原因——施工单位负责重绘；其他原因——建设单位负责或委托。

）4、施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。

但应在原图纸目录中注明“取消”，并将原图作废。

5、由于特殊原因，新的施工内容在没有正式施工图的情况下进行施工的（这种情况一般是不允许的），应按实际施工最终状况，由施工单位绘制竣工图，经设计单位签署意见并补充修改依据后方可作为竣工图。

规范规定：1、项目竣工图应由施工单位负责编制。

如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的，应明确规定施工单位和监理单位的审核和签字认可责任。

2、按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章。

3、一般性图纸变更及符合杠改或划改要求的变更，可在原图上更改，加盖并签署竣工图章。

4、涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35％的，应重新绘制竣工图。

重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工阶段”加盖并签署竣工图章。

竣工图的更改方法1、文字、数字更改一般是杠改；线条更改一般是划改；局部图形更改可以圈出更改部位，在原图空白处重新绘制。

2、利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。

竣工图重绘1利用电子图重绘1 封面竣工图封面与施工图封面变化较大，见下图：编制时注意对照修改，（1）各行内容按竣工图封面要求修改；（2）将施工图设计的第1-3合并修改成竣工图封面的第1-2行，并和合同对应；（3）删除第4-5行两阶段施工图设计和文件编号，将施工图设计封面第7行的各册名称按下表修改后作为竣工图封面的第三行；（4）将第7行的第×分册号改为第×册，并按照该册的分册数作为竣工图该册的总册数；（5）将落款设计单位名称改为施工单位和监理单位的全称；（1）编制说明应反映工程技术情况，能充分体现已完工项目的建设过程和完工时的实际情况；（2）总体编制说明可参照下表进行修改，各册说明按照相应工程情况参照下表修改；（3）竣工图所有文字说明应删除施工图设计说明中有关设计部分的内容，并增补施工过程的实际情况的内容。

（5）相关工程（设计各篇说明）说明33变更变更情况应体现：变更令号或批复文件文号、变更的具体内容、所在图纸页次和变更资料所在的档号、页次都必须逐条列出；对应每张竣工图有变更的部分要在说明栏中注明所有变更依据、变更内容、变更部位、变更数据。

按照闽高路办[2011]6号文的要求做好并变更台账，台账栏目建议按下表的第二行增加对应设计图图号或页号，以方便对照和检查。

竣工图编制完成后，正式出稿时应恢复成原格式要求。

4 总体设计、路线（1）路线无变更时，直接采用原施工图出图；（2）路线有变更时，按下列情况，补充新旧里程对照表，并按原图出图：1）项目法人单位有提供统一里程的，应列出新旧里程对照表；2）项目法人单位未提供统一里程，本标段有路线变更的，应列出新旧里程对照表；3）项目法人单位未提供统一里程，本标段无路线变更的，不需要新旧里程对照表；（3）新旧里程对照表应放在本册的主要技术经济指标表之后。

4 路基、路面（1）路基土石方1）土石方数量无变化时，不需要修改，可按原图直接出图；2）土石方数量有变化的，按所变化的桩号区间修改相应的横断面图上的设计线、数据及工程数量表，补充相关变更依据、内容、说明。
