竣工图的改绘及折叠

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下列图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下列图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下列图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下列图：
pic8 A0折成A4〔不装订〕
pic9 A1折成A4〔不装订〕pic10 A2折成A4〔不装订〕
pic11 A3折成A4〔不装订〕。

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。

二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。

即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖，即作为竣工图，（竣工图标志章的规格尺寸统一为）。

（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用注明修改内容并在修改部位附近空白处引线指示，盖上（修改标志章统一规定尺寸为），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。

（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

1、（四）引进工程的竣工图，应在外商提供的最终版施工图上按实际修改，经外商审核后加盖“竣工图”章，方可作为竣工图；2、（五）重大改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明一起归档。

如何折叠竣工图纸的方法竣工图纸的制作过程需要经过多个环节，最终得到的图纸需要进行折叠以便于携带和保存。

对于初学者来说，正确的折叠方法可以保证图纸的整齐有序，避免出现折痕、卷曲等问题。

本文将介绍几种常用的竣工图纸折叠方法。

1. 横向折叠法横向折叠法是最常见的折叠方法之一。

具体步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。

2.将左右两侧边缘向中心对折，使得上下两端对齐。

3.将对齐后的图纸再次从中心线处对折，使得左右两侧对齐。

4.最后将折叠好的图纸沿中心线对折，整齐叠放。

横向折叠法可以让竣工图纸变得更加紧凑，方便携带和储存，同时也不容易留下明显的折痕。

2. 竖向折叠法竖向折叠法同样常用于竣工图纸的折叠。

步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。

2.将上下两端边缘向中心对折，使得左右两侧对齐。

3.将对齐后的图纸再次从中心线处对折，使得上下两侧对齐。

4.最后将折叠好的图纸沿中心线对折，整齐叠放。

竖向折叠法比横向折叠法更容易保持竣工图纸的平整，同时也不容易对图纸表面造成太大影响。

3. 蜂巢折叠法蜂巢折叠法是一种比较特殊的折叠方法，适用于图纸面积较大的情况。

具体步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。

2.将图纸从中心线处对折，使得左右两侧对齐。

3.将图纸再次沿着中心线对折，使得上下两侧对齐。

4.将左侧图纸从中心线处向外对折，使得一定宽度的图纸呈横向折叠状态，右侧同理。

5.将横向折叠好的图纸再次沿中心线对折。

蜂巢折叠法将竣工图纸按照蜂巢状折叠，便于携带和储存。

不过由于折叠次数较多，容易在较薄的地方出现破损现象。

4. 多层交替折叠法多层交替折叠法比较适用于竣工图纸比较大的情况。

步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。

2.将左侧图纸向中心对折，形成左侧折叠层。

3.将右侧图纸向中心对折，形成右侧折叠层。

4.将左侧折叠层向左侧翻转，与原图纸平面呈 90 度角。

5.将右侧折叠层向右侧翻转，与原图纸平面呈 90 度角。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

pic2 A1折成A4 3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
pic4 A3折成A4
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

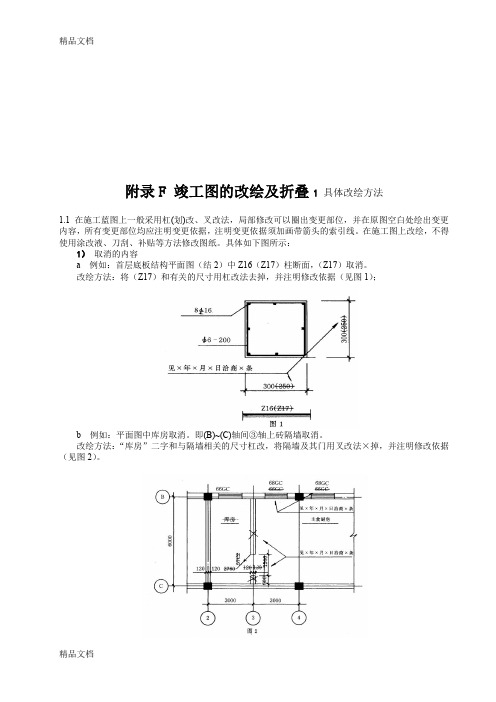

附录F 竣工图的改绘及折叠1 具体改绘方法1.1在施工蓝图上一般采用杠(划)改、叉改法，局部修改可以圈出变更部位，并在原图空白处绘出变更内容，所有变更部位均应注明变更依据，注明变更依据须加画带箭头的索引线。

在施工图上改绘，不得使用涂改液、刀刮、补贴等方法修改图纸。

具体如下图所示：1）取消的内容a 例如：首层底板结构平面图（结2）中Z16（Z17）柱断面，（Z17）取消。

改绘方法：将（Z17）和有关的尺寸用杠改法去掉，并注明修改依据（见图1）；b 例如：平面图中库房取消。

即(B)~(C)轴间③轴上砖隔墙取消。

改绘方法：“库房”二字和与隔墙相关的尺寸杠改，将隔墙及其门用叉改法×掉，并注明修改依据（见图2）。

2）增加的内容a 例如：结5中1-1剖面钢筋原为4φ18、现改为6φ18，并在400长边中间增加钢筋。

改绘方法：将增加的钢筋画在1-1剖面实际的位置上，并注明修改依据（见图3）。

1.2 增加的内容在原图相关位置无法绘制清楚，可将修改内容绘制在本图其它空白处，并做好索引说明。

如本图纸没有其它空白出时，可在原图变更部位索引说明：具体修改内容见XXX图，并新增一张图纸用于绘制补充修改内容，新增图纸要有图名、图号，图名和图号应与原图名和图号相关联。

新增修改图纸可采用计算机绘制，绘制完成可直接输出白图，也可制成蓝图，图幅不得小于A3 。

1）例如：基础平面、一、二、三层(E1)轴与①轴交点处原方柱改为圆柱（直径500），其柱Z5改为Z6。

改绘采用图纸空白处绘大样的方法（见图4）。

2）例如：地下室厨房窗台板做法修改，将修改的部位用节点A表示，并在图纸空白处绘节点大样图（见图5）。

1.3 竣工图绘制能以图示说明变更内容的，不再加写文字说明，如果图示无法说明清楚的，可加写文字说明。

如设计说明、钢筋代换、混凝土强度等级、装修做法、设备型号等变更，可在相关图纸上以文字形式概括说明。

例如一层平面4樘C2-3009窗改为C1-3006窗。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）。

竣工图的编制与图纸折叠方法竣工图是建设工程竣工档案的重要组成部分，是在施工中按照所完成的实物绘制的存档保存的“定型”图样，是工程交工验收的必备条件，是工程维修、管理、改建、扩建的依据，具有现实和长远的使用价值。

各项新建、改建、扩建项目均必须编制竣工图。

竣工图编制工作应由建设单位负责组织，具体绘制工作可由建设单位委托的施工单位、监理单位或设计单位承担。

第一节竣工图的编制编制工程竣工图，建立建设项目竣工档案是百年大计，是一项利在当代、功在千秋，为当今和子孙后代积累科学财富和技术资源的很有意义的工作。

认真搞好竣工图的编制工作，使竣工图在经济建设中充分发挥其作用，是所有建设、设计、施工和城建档案管理部门责无旁贷的一项重要工作。

一、竣工图编制的作用工程竣工图在国民经济建设中能发挥巨大的作用，具有很高的技术经济价值，它是人们管理各项工程设施的依据和凭证，其作用主要有：1施，进行规范化、科学化的管理离不开工程竣工图；只有依靠工程竣工图，才能满足城市现代化管理的需要。

2为工程维修、改建、扩建提供可靠的保障坐标，因此必须借助工程竣工图，否则，维修、改建、扩建工程无法开展。

3竣工图详细记载了工程建设经验和技术情况，内容丰富，可提供详细的信息资源，为科学研究、技术交流、历史查考和文化教育提供凭证和资料，为社会服务。

编制竣工图工作是工程建设施工技术管理的重要内容，它贯穿于工程建设的始终。

其基本任务是：按国家关于编制竣工图的法规及有关技术标准、规范，在工程建设施工过程中对原施工图进行记录、补充、修改或按工程现状重新绘制，完整、准确地表达和记录工程建设实际变更情况。

二、竣工图的编制要求及质量技术要求竣工图的编制要求是国家对工程竣工图样的表达方法、基本格式、编制深度、编制质量的统一规定，它是所有建设、施工、设计、监理单位编制竣工图必须采用和遵守的质量标准和技术准则。

按原国家建委关于颁发“编制基本建设工程竣工图的几项暂行规定”的通知，结合目前竣工图编制工作的实际开展情况，其编制应符合如下要求：1、凡按施工图施工没有变更的，由竣工图编制单位在施工图图签附近空白处加盖竣工图章并签署内容。

竣工图纸的叠法 一般要求一、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：基本幅面代号0号图纸 1号图纸 2号图纸 3号图纸 4号图纸 b ×1 841×1189594×841420×594297×420297×210c 105a25图 1注：①尺寸代号见图1；②尺寸单位为毫米。

二、 图面应折向内，成手风琴风箱式。

三、 折叠后幅面尺寸应以4#图纸基本尺寸（297×210mm ）为标准。

四、 图纸及竣工图章应露在外面。

五、 3#~0#图纸应在装订边297mm 处折一三角或剪一缺口，折进装订边。

D.0.2 折叠方法 1 4#图纸不折叠。

2 3#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。

3 2#图纸折叠如图3。

4 1#图纸折叠如图4。

5 0#图纸折叠如图5。

D.0.3 工具使用图纸折叠前，准备好一块略小于4#图纸尺寸（一般为292×205mm ）的模板。

折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。

bcac图框线 竣工图章 图 标3#图纸折叠示意（图 2）2#图纸折叠示意 （图 3）4202102972105()105112210420()12972105105211005945941002104201232974231512102974201231423151207292(b )23451202349272(a )5图纸正面（下同） 图纸正面（下同）图纸正面（下同）1#图纸折叠示意 （图 4）5945941858411481131322104(b )130297149185561858412971311321024130(a )148149185652134432156650#图纸折叠示意 （图 5）11891189185(b )185(a )29784121046125312011912342722724627851318551856871851858412972102722728120119123471855185678A0、A1、A2、A3图纸折叠方法-中国国家标准2009年6月16日发表评论阅读评论一、图纸要求装订的折叠方法折叠成A4：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

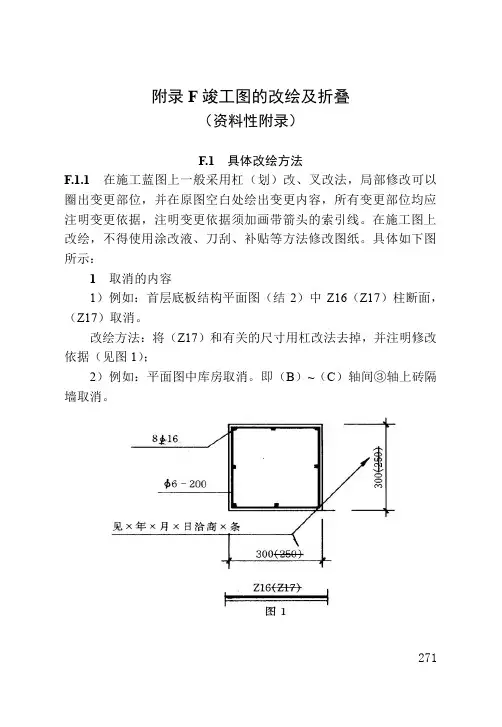

附录F竣工图的改绘及折叠（资料性附录）F.1具体改绘方法F.1.1 在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出变更部位，并在原图空白处绘出变更内容，所有变更部位均应注明变更依据，注明变更依据须加画带箭头的索引线。

在施工图上改绘，不得使用涂改液、刀刮、补贴等方法修改图纸。

具体如下图所示：1取消的内容1）例如：首层底板结构平面图（结2）中Z16（Z17）柱断面，（Z17）取消。

改绘方法：将（Z17）和有关的尺寸用杠改法去掉，并注明修改依据（见图1）；2）例如：平面图中库房取消。

即（B）~（C）轴间③轴上砖隔墙取消。

271改绘方法：“库房”二字和与隔墙相关的尺寸杠改，将隔墙及其门用叉改法×掉，并注明修改依据（见图2）。

图22增加的内容1）例如：结5中1-1剖面钢筋原为4φ18、现改为6φ18，并在400长边中间增加钢筋。

改绘方法：将增加的钢筋画在1-1剖面实际的位置上，并注明修改依据（见图3）。

图3F.1.2增加的内容在原图相关位置无法绘制清楚，可将修改内容绘制在本图其它空白处，并做好索引说明。

如本图纸没有其它空白处272时，可在原图变更部位索引说明：具体修改内容见XXX图，并新增一张图纸用于绘制补充修改内容，新增图纸要有图名、图号，图名和图号应与原图名和图号相关联。

新增修改图纸可采用计算机绘制，绘制完成可直接输出白图，也可制成蓝图，图幅不得小于A3 。

1例如：基础平面、一、二、三层（E1）轴与①轴交点处原方柱改为圆柱（直径500），其柱Z5改为Z6。

改绘采用图纸空白处绘大样的方法（见图4）。

图42例如：地下室厨房窗台板做法修改，将修改的部位用节点A 表示，并在图纸空白处绘节点大样图（见图5）。

图5273F.1.3竣工图绘制能以图示说明变更内容的，不再加写文字说明，如果图示无法说明清楚的，可加写文字说明。

如设计说明、钢筋代换、混凝土强度等级、装修做法、设备型号等变更，可在相关图纸上以文字形式概括说明。

竣工图纸折叠规范
Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
A0、A1、A2、A3图纸折叠方法-中国国家标准
一、图纸要求装订的折叠方法
（一）折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
（二）折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

附录B 竣工图的编制及图纸折叠方法B1竣工图的编制竣工图是工程竣工验收后.真实反映建设工程项目施工结果的图样.是工程建设完成后主要凭证性材料.是建筑物或构筑物真实的写照.是工程竣工验收的必备条件.是工程维修、管理、改建、扩建的依据。

B1.1 竣工图类型重新绘制的竣工图；二在底图（底图）上修改的竣工图；利用施工图改绘的竣工图。

以上三种类型的竣工图报送底图、蓝图均可。

B1.2 重新绘制的竣工图工程竣工后.按工程实际重新绘制竣工图、虽然工作量大.但能保证质量。

1、重新绘制时.要求原图内容完整无误.修改内容也必须准确、真实地反映在竣工图上。

绘制竣工图要按制图规定和要求进行.必须参照原施工图和该专业的统一图示.并在底图的右下角绘制竣工图图签。

2、各种专业工程的总平面位置图.比例尺一般采用1：500—1：10000。

管线平面图.比例尺一般采用1：500—1：2000。

要以地形图为依托.摘要地形地物、标准坐标数据。

3、改、扩建及废弃管线工程在平面图上的表示方法：（1）利用原建管线位置进行改造、扩建管线工程.要表示原建管线的走向、管材和管径.表示方法采用加注符号或文字说明。

（2）随新建管线而废弃的管线.无论是否移出埋设现场.均应在平面图上加以说明.并注明废弃管线的起、止点.坐标。

（3）新、旧管线勾头连接时.应标明连接点的位置（桩号）、高程及坐标。

4、管线竣工测量资料与其在竣工图上的编绘。

竣工测量的测点编号、数据及反映的工程内容（指设备点、折点、变径点、变坡点等）应与竣工图相对应一致。

并绘制检查井、小室、人孔、管件、进出口、预留管（口）位置、与沿线其它管线、设施相交叉点等。

5、重新绘制竣工图可以整套图纸重绘.可以部分图纸重绘.也可是某几张或一张图纸重新绘制。

B1.3 在二底图（底图）上修改的竣工图在用施工蓝图或设计底图复制的二底图或原底图上.将工程洽商和设计变更的修改内容进行修改.修改后的二底（硫酸纸）图晒制的蓝图作为竣工图是一种常用的竣工图绘制方法。
