竣工图绘制流程及要求

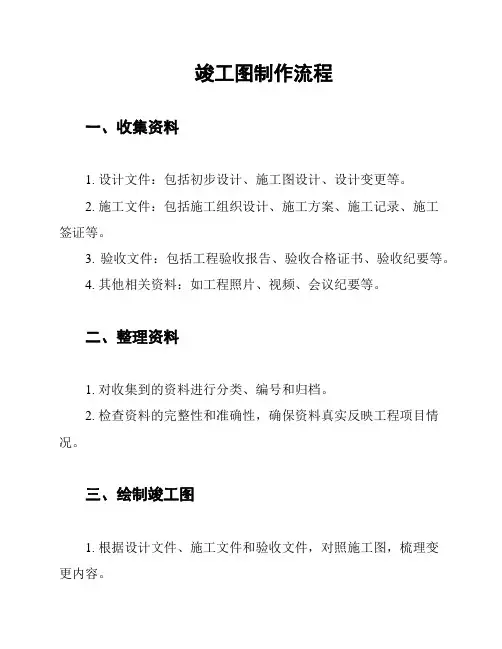

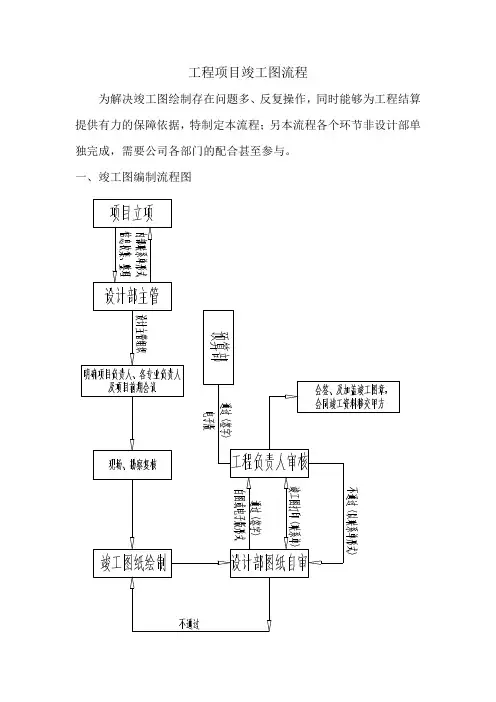

竣工图制作流程一、收集资料1. 设计文件：包括初步设计、施工图设计、设计变更等。

2. 施工文件：包括施工组织设计、施工方案、施工记录、施工签证等。

3. 验收文件：包括工程验收报告、验收合格证书、验收纪要等。

4. 其他相关资料：如工程照片、视频、会议纪要等。

二、整理资料1. 对收集到的资料进行分类、编号和归档。

2. 检查资料的完整性和准确性，确保资料真实反映工程项目情况。

三、绘制竣工图1. 根据设计文件、施工文件和验收文件，对照施工图，梳理变更内容。

2. 对变更内容进行标注，包括修改部分、新增部分和删除部分。

3. 按照规范要求，使用专业绘图软件（如CAD）绘制竣工图。

4. 竣工图应包括：总图、平面图、立面图、剖面图、细部图等。

5. 竣工图应标注清晰、尺寸准确、线条规范。

四、审核竣工图1. 项目负责人对竣工图进行初步审核，确保图纸符合设计要求和工程实际。

2. 邀请相关专业人员对竣工图进行评审，提出修改意见。

3. 根据评审意见，对竣工图进行修改完善。

五、编制竣工图说明1. 竣工图说明应包括：工程概况、设计变更、施工过程、验收情况等。

2. 竣工图说明应简洁明了，便于理解和查阅。

六、装订成册1. 将绘制好的竣工图、竣工图说明以及其他相关资料装订成册。

2. 竣工图册应便于保存、查阅和传递。

七、提交和归档1. 将竣工图册提交给业主或相关部门。

2. 将竣工图册归档，保存备查。

八、竣工图管理1. 建立健全竣工图管理制度，确保竣工图的完整、准确和及时更新。

2. 定期对竣工图进行审查和维护，确保竣工图的可追溯性和可靠性。

以上就是竣工图制作流程，希望对您有所帮助。

在实际操作中，还需根据工程项目特点和具体要求，灵活调整制作流程。

景观工程竣工图绘制深度一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法一、凡按施工图进行施工没有变更的工程,由设计单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,竣工图标志章的规格尺寸统一为80mm50mm;二、凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由设计单位在原CAD图上更改,注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图;修改完成后,设计单位加盖竣工图章;三、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图;重新绘制的包括电脑绘制的竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样;四、竣工图图幅应按G B／T10609．3要求统一折叠;五、编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况．六、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚,不得代签;三、竣工图图纸内容一、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等;二、设计说明包含：竣工设计依据和竣工设计要求,各专业设计说明绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明,竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率;三、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置,以保证施工总面积的正确;总图上所要表达出：建筑栋号；主要车行道路；景观内园路,小园路道路；小品大样底平面图；排水设施雨篦子位置；配套设施坐凳,垃圾筒,成品花盆等;四、铺装图：按合适的比列在总图的基础上如实的反映出铺装面积;地面各种铺装以面积计算可分为规则形状和不规则形状计算;路沿石.条石.压顶板都按m计算;涉及到踏步侧立面,平台立面的铺装需画断面表示,在铺装总图上需文字说明;五、植物图：根据现场苗木定位,参看现场提供的入库数据含损耗或其他原因,并不一定和现场数量吻合,对于乔木在图纸上正确的表示出名称,数量,胸径,高度,冠幅;灌木球只要正确的表示出名称,数量,高度,冠幅;灌木和地被按m2计算,需反映出每m2平均数量平均数量按每10m2或每100m2数计算综合取平均值;图纸上所表达的植物数量和规格需和植物名录表所表示的数量和规格相吻合;六、水电图：水电竣工后一般都是隐蔽工程,所以画竣工图主要依据施工项目经理所提供的线路,回路走向;结算对于该部分基本全按CAD或者比例尺计算;图纸上按现场现状就大原则表示,涉及到道路,场地排水需明确连通的排水点,相应市政或甲方的雨.污水井需表明非我方施工;立面尺寸,断面尺寸无法表示,需付上说明及在图纸上也要文字表明名称,数量和位置;对于排水,电气材料表上所列出的材料名称数量如：球阀,蝶阀,水表,水龙头等也需在图纸上用文字明确的标注出其位置和数量;七、小品大样图：结合施工员,技术负责人提供的隐蔽部分,结合一些简单的预算知识,按现场尺寸如实的反映出满足结算的竣工图小品图;四、绘制竣工图步骤一、进入时间：一般情况需竣工验收合格后才开始做竣工图,不过对与一些比较大、比较复杂的项目时,可以边施工边做竣工图;二、情况了解和人员的组织：向项目负责人了解我方施工完成量、施工范围红线、隐蔽工程情况和在施工过程中是否有一些特殊情况需在竣工图上特殊表达;注：需其他部门配合：工程部、成本控制部三、建筑定位：符合建设方提供的建筑定位图,一般用尺子测量建筑间距是否与图纸上的尺寸吻合,若间距走差比较大,则需要对建筑重新定位,以保证竣工图的准确;竣工图上建筑的定位必需是建筑的底平面;建筑定位仪器：经纬仪,全站仪、钢尺;四、路网定位：若建筑定位没有走差很多,依据施工图符合主要车行道定位,景观内园路和小园路的定位;定位路网可根据建筑,一般选几个特殊点与建筑拉垂直的距离,看与施工图是否吻合,若走差比较大,就需对道路重新定位;在道路定位好,需对主道路的长度进行符合,周边施工范围红线长度符合,以保证设计方施工总面积;路网定位仪器：经纬仪,全站仪、钢尺;五、小品定位：在建筑定位和道路定位都正确的情况下,设计方就可以对小品进行符合,在小品的施工过程中,由于场地的因素,材料的因素发生变更的机率最大,所以对小品我们要详细的符合每一个尺寸,对隐蔽工程要严格的按施工项目负责人提供的数据如实的反映;在小品大样绘制过程中,对于施工图上一些没有表达清楚如一些高度施工图上表达的是“按现场情况定”的在竣工图中就要如实的修改好;六、铺装、植物、水电：在总图完成的基础上,设计方就能很容易的对铺装、植物、水电竣工图进行符合;七、出图流程：1、竣工完成了,先打出一套白图,给工程部负责该项目的负责人审核,发现不准确或短缺要及时修改和补齐,然后签字;2、工程部负责人审核后,再打出一套白图,给成本控制部结算,发现表达不清或尺寸短缺要及时修改和补齐;3、在工程部和成本控制部都审核后,设计负责竣工图绘制的负责人向行政中心提出出图申请,交上CAD由行政中心负责出蓝图;注：出图数量由行政中心向甲方确定4、蓝图晒好后,由设计负责竣工图绘制的负责人向行政中心申请竣工图出图章;然后盖章,签字;签字人包括：编制人、审核人、技术负责人、现场监理、编制日期５、竣工图盖章、签字完,又交回行政中心,由行政中心联系甲方交接;。

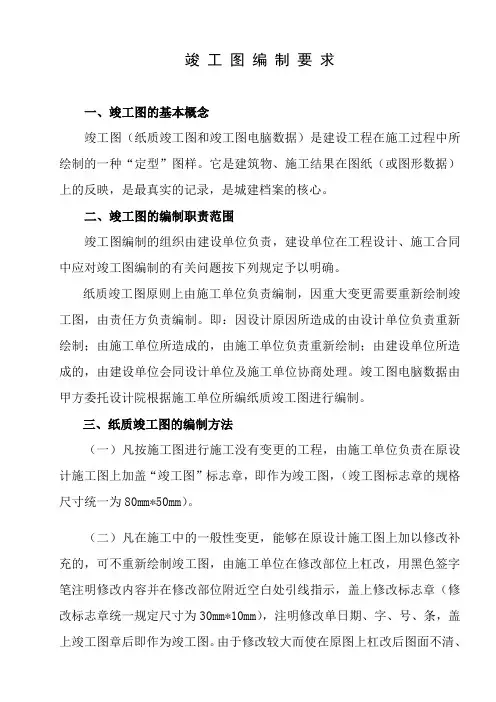

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。

二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。

即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。

（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

关于竣工图编制的全面指导竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行总结和归纳的重要技术文件，是工程竣工验收和未来运维、改建、扩建的重要依据。

本指导旨在详细说明竣工图编制的要求、程序、内容和方法，以保证竣工图的准确性、完整性和规范性。

一、竣工图编制的基本要求1. 真实性：竣工图应真实反映工程建设的实际情况，不得有任何虚假和误导信息。

2. 完整性：竣工图应包括所有施工图纸和相关信息，不得遗漏任何部分。

3. 规范性：竣工图的编制应严格遵守国家相关标准和规定，确保图面清晰、标注准确。

4. 准确性：竣工图中的数据、尺寸、材料等应与实际工程完全一致，确保图纸的准确性。

二、竣工图编制的程序1. 收集资料：收集工程建设的所有设计文件、施工记录、验收报告等相关资料。

2. 整理资料：对收集到的资料进行分类、整理，确保所有资料的完整性和准确性。

3. 编制竣工图：根据收集和整理的资料，按照规范要求编制竣工图。

4. 审核竣工图：由专业人员进行竣工图的审核，确保图样的准确性和完整性。

5. 审批和存档：通过审核的竣工图需经过相关部门的审批，并按照规定进行存档。

三、竣工图编制的内容1. 图纸目录：列出竣工图的所有图纸名称、编号和页码，方便查阅。

2. 设计说明：包括工程概况、设计依据、主要材料和设备、施工要求等。

3. 施工图：包括平面图、立面图、剖面图、细部图等，详细表达工程结构、构造和设备安装情况。

4. 验收报告：包括工程验收记录、质量评定、问题及整改情况等。

5. 其他相关资料：如工程照片、视频、变更记录等。

四、竣工图编制的方法和技巧1. 使用专业软件：使用AutoCAD、Revit等专业软件进行竣工图的编制，确保图样的清晰和准确。

2. 规范标注：按照国家标准进行图样标注，包括尺寸、材料、工艺等。

3. 图纸目录管理：利用图纸目录管理工具，方便快捷地更新和调整图纸信息。

4. 审核流程：建立严格的审核流程，确保竣工图的质量。

工程施工竣工图怎么画一、竣工图的内容和要求竣工图是对工程施工总结的重要文件，它主要包括以下内容：1. 工程概况2. 施工过程记录3. 工程质量验收记录4. 关键节点验收记录在绘制竣工图时，要求必须完整、准确、规范、清晰。

内容要真实反映工程的情况，不得造假、篡改。

绘图应该注明绘制单位、绘图日期、图名、图号等必要信息，并加盖单位公章。

二、绘制工程施工竣工图的流程1. 收集资料首先要搜集工程施工期间各个阶段的相关资料，包括施工日志、资料验收单、记录单、质量检查单等。

这些资料可以作为竣工图的依据，以便更加准确地记录工程施工阶段的情况。

2. 绘制草图有了足够的资料后，可以开始进行竣工图的绘制。

在绘制初稿时，可以先画一个草图，将各个阶段的关键节点和主要施工情况标注出来，为后续的细化工作做好准备。

3. 细化绘制细化绘制是竣工图制作的关键环节，需要准确地根据实际情况将各个阶段的施工情况细化到图纸上。

要求标注清晰、准确，文字规范、图纸整洁。

4. 审核验收绘制完成后，需要经过相关部门的审核和验收。

质检部门应当对竣工图进行审查和验收，确保图纸的准确性和完整性。

5. 归档经过审查验收后，竣工图可以正式归档，作为工程项目的最终成果，以备日后工程运维和维护的需求。

三、绘制竣工图的注意事项1. 竣工图的绘制要符合国家有关标准和规范，包括图幅比例、图形标绘、文字规范等方面的要求。

2. 绘图应该注明绘制单位、绘图日期、图名、图号等必要信息，并加盖单位公章。

3. 在绘制竣工图时，要求必须完整、准确、规范、清晰。

内容要真实反映工程的情况，不得造假、篡改。

4. 在标注文字时，要求文字规范、工整，易于理解和识读。

图形标绘要求准确清晰，不得有重叠、混乱现象。

5. 绘制竣工图时要特别注意保护好相关资料和文件，以便在绘制过程中随时查阅和核对资料。

以上关于工程施工竣工图的绘制方法和要点，希望对大家有所帮助。

在实际工作中，制图人员应当严格按照国家有关标准和规范进行绘制，确保竣工图的准确性和规范性，为工程后期的运维和维护提供有力的支撑。

竣工图编制详解竣工图是工程项目完工后，为了记录和表达项目实施过程和结果而编制的图形化资料。

它是工程档案的重要组成部分，也是工程维护、扩建、改建和仲裁的依据。

本详解旨在系统地阐述竣工图的编制流程、要求及注意事项，以确保竣工图的编制符合国家标准和行业规定。

一、竣工图的编制要求竣工图应真实、准确地反映工程的实际情况，图面清晰、标注完整、信息准确。

具体要求如下：1. 图面整洁：图纸应使用标准图幅，墨迹清晰，不得有涂改痕迹。

2. 比例正确：图纸应按规定的比例绘制，比例尺应标注清楚。

3. 线条规范：线条宽度应符合标准，不同类型的线应区分明显。

4. 符号规范：应使用国家规定的工程图纸符号。

5. 标注规范：文字应清晰可读，字体大小适中，单位应符合国家标准。

6. 索引完整：竣工图应包含完整的索引，便于查阅。

7. 签名盖章：图纸应由项目负责人签字，并加盖公章。

二、竣工图的编制流程竣工图的编制应遵循以下流程：1. 收集资料：收集工程设计文件、施工记录、材料合格证等原始资料。

2. 整理资料：对收集的资料进行分类、整理，确保信息的准确性和完整性。

3. 绘制图纸：根据原始资料和实际测量数据，绘制竣工图纸。

4. 审核图纸：图纸完成后，应由项目技术人员进行审核，确保图纸的准确性和合规性。

5. 签发图纸：审核无误后，由项目负责人签字，并加盖公章。

6. 编制目录：编制竣工图目录，包括图纸名称、编号、日期等信息。

7. 装订成册：将竣工图纸和目录装订成册，便于保存和查阅。

三、竣工图的编制注意事项在竣工图的编制过程中，需要注意以下事项：1. 时效性：竣工图应在中标通知书发出后的一定时间内完成编制。

2. 合规性：竣工图的编制应遵守国家及行业的相关标准和规定。

3. 真实性：竣工图必须真实反映工程实际情况，不得有虚假信息。

4. 安全性：注意保护图纸不被损坏，确保图纸的安全。

5. 保密性：竣工图涉及工程秘密，应做好保密工作。

四、竣工图的保存与利用竣工图应按照国家和行业的相关规定进行保存，确保图纸的长期可读性。

竣工图编制实施方案一、前言。

竣工图是建筑工程项目的最终成果之一，其编制质量直接关系到工程的最终验收和交付。

为了确保竣工图的准确性和规范性，制定竣工图编制实施方案是非常必要的。

二、编制目的。

竣工图编制实施方案的目的在于规范竣工图的编制流程，提高竣工图的质量，确保竣工图与实际工程相符，满足相关法规和标准的要求。

三、编制依据。

1. 《建筑工程竣工验收规范》。

2. 《建筑工程竣工图设计规范》。

3. 《建筑工程竣工图编制技术规范》。

4. 《建筑工程竣工图编制管理办法》。

四、编制程序。

1. 收集资料，收集建筑工程施工图、设计图纸、变更图纸、竣工验收资料等相关资料。

2. 组织资料，对收集到的资料进行整理、分类、归档，建立竣工图编制的资料库。

3. 初步编制，根据建筑工程竣工验收规范和设计规范，进行初步的竣工图编制工作。

4. 技术审核，由具有相应资质的专业人员对初步编制的竣工图进行技术审核，确保其符合相关规范和标准。

5. 修改完善，根据技术审核意见，对竣工图进行修改完善，确保其准确反映实际工程情况。

6. 终审批准，由建设单位或相关主管部门进行终审批准，确认竣工图的合格性。

五、编制要求。

1. 精益求精，竣工图编制要求精益求精，确保图纸的准确性和完整性。

2. 规范标准，竣工图编制要符合相关的法规和标准，确保其合法合规。

3. 实际情况，竣工图要真实反映实际工程情况，避免出现与实际不符的情况。

4. 专业审核，竣工图编制过程中，要进行专业审核，确保技术方案的科学性和合理性。

六、质量控制。

1. 制定质量控制方案，对竣工图编制过程中的关键环节进行质量控制方案的制定，明确责任人和控制措施。

2. 抽查抽审，对竣工图编制过程中的关键环节进行抽查抽审，确保其质量符合要求。

3. 定期评估，定期对竣工图编制的质量进行评估，及时发现问题并进行整改。

七、后续处理。

1. 竣工图归档，竣工图编制完成后，将竣工图进行归档保存，便于日后查阅和使用。

2. 竣工图交付，将竣工图交付给建设单位或相关主管部门，作为工程竣工验收的重要依据。
