景观工程竣工图绘制技巧大全

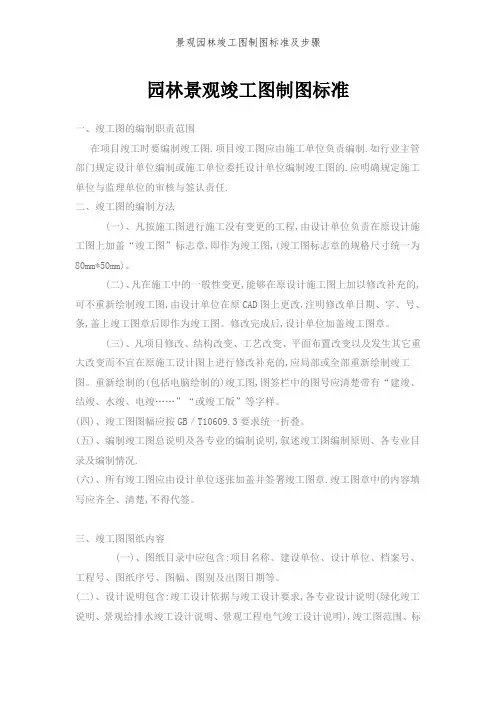

园林景观竣工图制图标准一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法（一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

(二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图.修改完成后,设计单位加盖竣工图章.（三)、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图.重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。

（四）、竣工图图幅应按GB／T10609．3要求统一折叠。

(五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．(六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签.三、竣工图图纸内容（一）、图纸目录中应包含:项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。

(二）、设计说明包含:竣工设计依据和竣工设计要求,各专业设计说明(绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率).（三）、总图:根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置，以保证施工总面积的正确.总图上所要表达出：建筑栋号;主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置);配套设施（坐凳,垃圾筒，成品花盆等）。

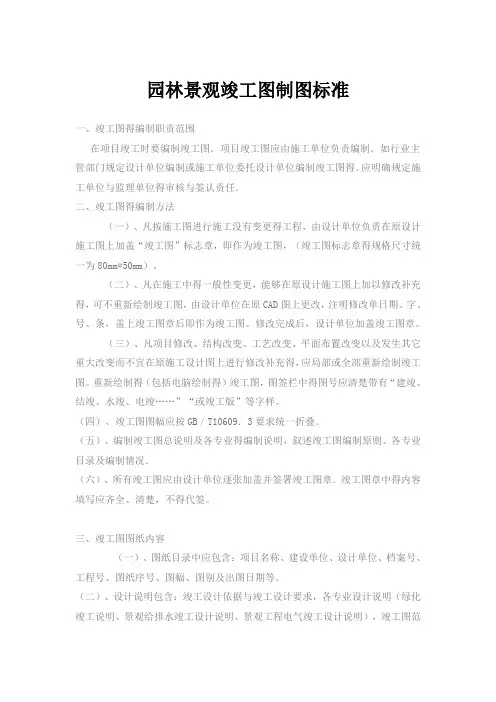

园林景观竣工图制图标准一、竣工图的编制职责范围在项目竣工时要编制竣工图.项目竣工图应由施工单位负责编制.如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的.应明确规定施工单位与监理单位的审核与签认责任.二、竣工图的编制方法(一)、凡按施工图进行施工没有变更的工程,由设计单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,(竣工图标志章的规格尺寸统一为80mm*50mm)。

(二)、凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由设计单位在原CAD图上更改,注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图。

修改完成后,设计单位加盖竣工图章。

(三)、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图。

重新绘制的(包括电脑绘制的)竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。

(四)、竣工图图幅应按GB／T10609.3要求统一折叠。

(五)、编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况.(六)、所有竣工图应由设计单位逐张加盖并签署竣工图章.竣工图章中的内容填写应齐全、清楚,不得代签。

三、竣工图图纸内容(一)、图纸目录中应包含:项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。

(二)、设计说明包含:竣工设计依据与竣工设计要求,各专业设计说明(绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明),竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标(总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率)。

(三)、总图:根据现场如实的定位出各建筑之间的位置与整个施工现场外围红线的位置,以保证施工总面积的正确。

总图上所要表达出:建筑栋号;主要车行道路;景观内园路,小园路道路;小品大样底平面图;排水设施(雨篦子位置);配套设施(坐凳,垃圾筒,成品花盆等)。

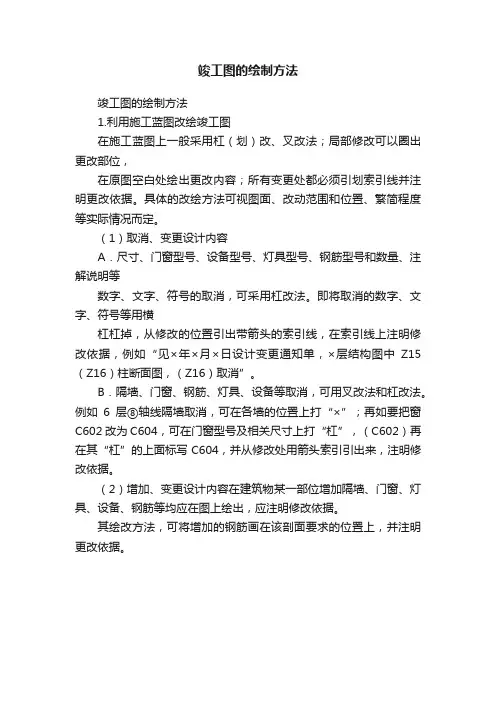

竣工图的绘制方法
竣工图的绘制方法
1.利用施工蓝图改绘竣工图
在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，
在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

（1）取消、变更设计内容
A．尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等
数字、文字、符号的取消，可采用杠改法。

即将取消的数字、文字、符号等用横
杠杠掉，从修改的位置引出带箭头的索引线，在索引线上注明修改依据，例如“见×年×月×日设计变更通知单，×层结构图中Z15（Z16）柱断面图，（Z16）取消”。

B．隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法和杠改法。

例如6层⑧轴线隔墙取消，可在各墙的位置上打“×”；再如要把窗C602改为C604，可在门窗型号及相关尺寸上打“杠”，（C602）再在其“杠”的上面标写C604，并从修改处用箭头索引引出来，注明修改依据。

（2）增加、变更设计内容在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等均应在图上绘出，应注明修改依据。

其绘改方法，可将增加的钢筋画在该剖面要求的位置上，并注明更改依据。

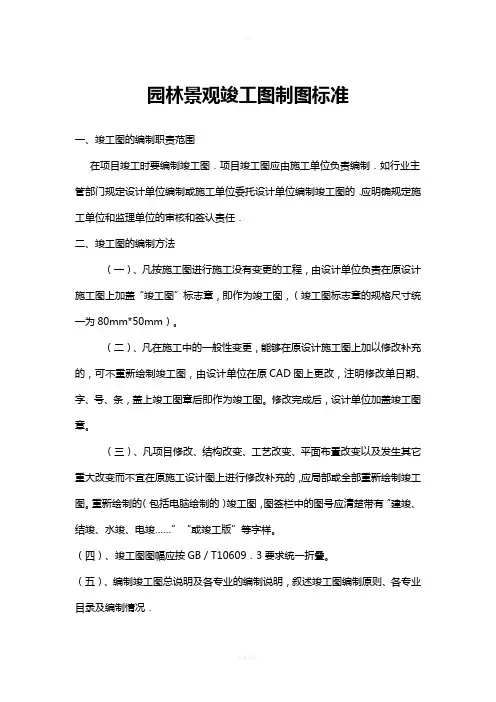

园林景观竣工图制图标准一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法（一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

修改完成后，设计单位加盖竣工图章。

（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。

（四）、竣工图图幅应按GB／T10609．3要求统一折叠。

（五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签。

三、竣工图图纸内容（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。

（二）、设计说明包含：竣工设计依据和竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。

（三）、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置，以保证施工总面积的正确。

总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。

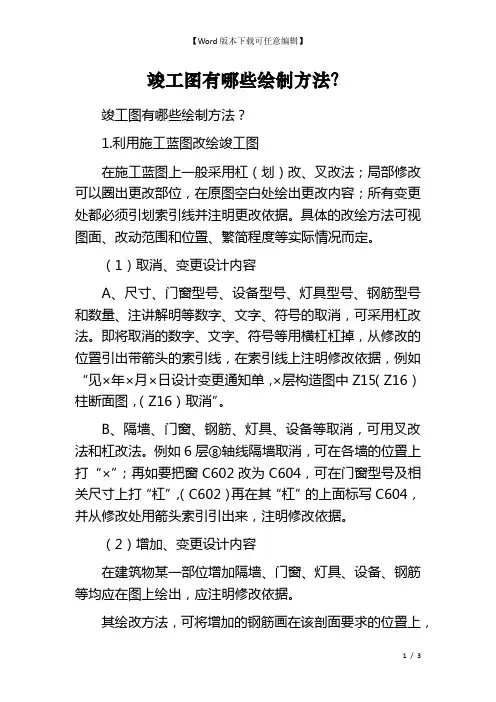

竣工图有哪些绘制方法？竣工图有哪些绘制方法？1.利用施工蓝图改绘竣工图在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

（1）取消、变更设计内容A、尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注讲解明等数字、文字、符号的取消，可采用杠改法。

即将取消的数字、文字、符号等用横杠杠掉，从修改的位置引出带箭头的索引线，在索引线上注明修改依据，例如“见×年×月×日设计变更通知单，×层构造图中Z15（Z16）柱断面图，（Z16）取消”。

B、隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法和杠改法。

例如6层⑧轴线隔墙取消，可在各墙的位置上打“×”；再如要把窗C602改为C604，可在门窗型号及相关尺寸上打“杠”，（C602）再在其“杠”的上面标写C604，并从修改处用箭头索引引出来，注明修改依据。

（2）增加、变更设计内容在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等均应在图上绘出，应注明修改依据。

其绘改方法，可将增加的钢筋画在该剖面要求的位置上，并注明更改依据。

（3）当图纸的某个部位变化较大，或不能在原位置上绘改时，可以采用绘制大样图或另补绘图纸的方法。

A、画大样图的方法。

在原图上标出应修改部位的范围后，再在其空白处绘出修改部位的大样图，并在原图改绘范围和改绘的大样图除注明修改依据。

B、另补绘图纸的方法。

如果原图纸无空白处，可另用硫酸纸绘补图纸并晒成蓝图，或用绘图仪绘制白图附在原图之后。

并在原修改位置和补绘的图纸上均应注明修改依据，补图要有图名和图号。

具体的做法：在原图纸上画出修给范围，并注明修改依据和见某图（说明图号及图名）；在补图上也必须注明该图号和图名，并注明是原来某图（说明图号及图名）某部位的补图与修改依据。

工程施工竣工图怎么画一、竣工图的内容和要求竣工图是对工程施工总结的重要文件，它主要包括以下内容：1. 工程概况2. 施工过程记录3. 工程质量验收记录4. 关键节点验收记录在绘制竣工图时，要求必须完整、准确、规范、清晰。

内容要真实反映工程的情况，不得造假、篡改。

绘图应该注明绘制单位、绘图日期、图名、图号等必要信息，并加盖单位公章。

二、绘制工程施工竣工图的流程1. 收集资料首先要搜集工程施工期间各个阶段的相关资料，包括施工日志、资料验收单、记录单、质量检查单等。

这些资料可以作为竣工图的依据，以便更加准确地记录工程施工阶段的情况。

2. 绘制草图有了足够的资料后，可以开始进行竣工图的绘制。

在绘制初稿时，可以先画一个草图，将各个阶段的关键节点和主要施工情况标注出来，为后续的细化工作做好准备。

3. 细化绘制细化绘制是竣工图制作的关键环节，需要准确地根据实际情况将各个阶段的施工情况细化到图纸上。

要求标注清晰、准确，文字规范、图纸整洁。

4. 审核验收绘制完成后，需要经过相关部门的审核和验收。

质检部门应当对竣工图进行审查和验收，确保图纸的准确性和完整性。

5. 归档经过审查验收后，竣工图可以正式归档，作为工程项目的最终成果，以备日后工程运维和维护的需求。

三、绘制竣工图的注意事项1. 竣工图的绘制要符合国家有关标准和规范，包括图幅比例、图形标绘、文字规范等方面的要求。

2. 绘图应该注明绘制单位、绘图日期、图名、图号等必要信息，并加盖单位公章。

3. 在绘制竣工图时，要求必须完整、准确、规范、清晰。

内容要真实反映工程的情况，不得造假、篡改。

4. 在标注文字时，要求文字规范、工整，易于理解和识读。

图形标绘要求准确清晰，不得有重叠、混乱现象。

5. 绘制竣工图时要特别注意保护好相关资料和文件，以便在绘制过程中随时查阅和核对资料。

以上关于工程施工竣工图的绘制方法和要点，希望对大家有所帮助。

在实际工作中，制图人员应当严格按照国家有关标准和规范进行绘制，确保竣工图的准确性和规范性，为工程后期的运维和维护提供有力的支撑。

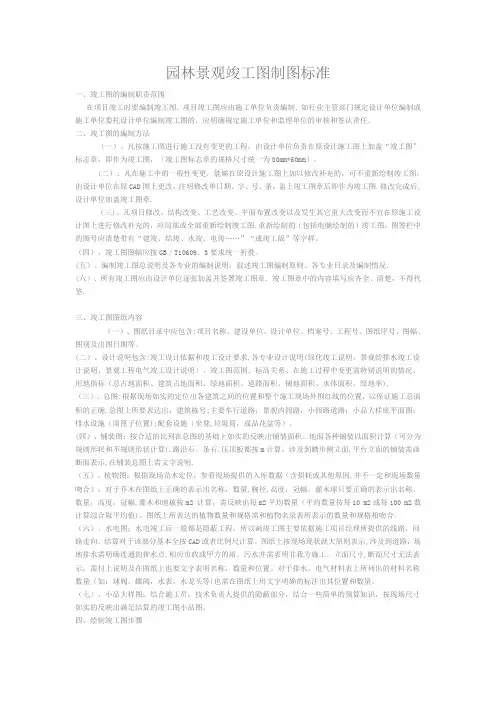

园林景观竣工图制图标准一、竣工图得编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图得．应明确规定施工单位与监理单位得审核与签认责任．二、竣工图得编制方法（一）、凡按施工图进行施工没有变更得工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章得规格尺寸统一为80mm*50mm）。

（二）、凡在施工中得一般性变更，能够在原设计施工图上加以修改补充得，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

修改完成后，设计单位加盖竣工图章。

（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充得，应局部或全部重新绘制竣工图。

重新绘制得（包括电脑绘制得）竣工图，图签栏中得图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。

（四）、竣工图图幅应按GB／T10609．3要求统一折叠。

（五）、编制竣工图总说明及各专业得编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中得内容填写应齐全、清楚，不得代签。

三、竣工图图纸内容（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。

（二）、设计说明包含：竣工设计依据与竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明得情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。

（三）、总图：根据现场如实得定位出各建筑之间得位置与整个施工现场外围红线得位置，以保证施工总面积得正确。

总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。

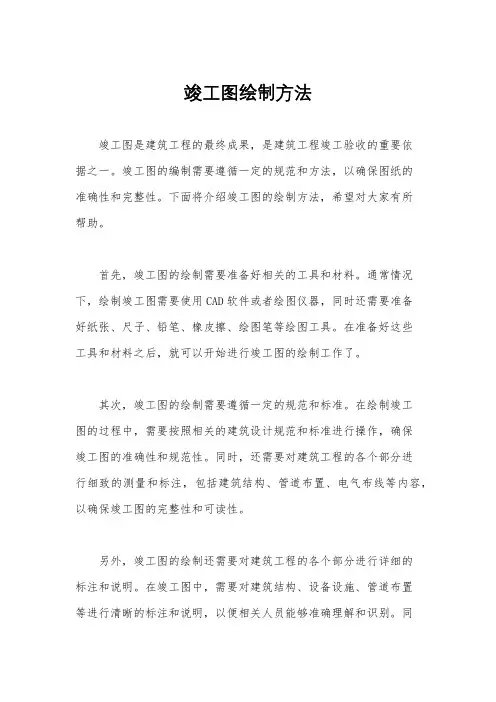

竣工图绘制方法竣工图是建筑工程的最终成果，是建筑工程竣工验收的重要依据之一。

竣工图的编制需要遵循一定的规范和方法，以确保图纸的准确性和完整性。

下面将介绍竣工图的绘制方法，希望对大家有所帮助。

首先，竣工图的绘制需要准备好相关的工具和材料。

通常情况下，绘制竣工图需要使用CAD软件或者绘图仪器，同时还需要准备好纸张、尺子、铅笔、橡皮擦、绘图笔等绘图工具。

在准备好这些工具和材料之后，就可以开始进行竣工图的绘制工作了。

其次，竣工图的绘制需要遵循一定的规范和标准。

在绘制竣工图的过程中，需要按照相关的建筑设计规范和标准进行操作，确保竣工图的准确性和规范性。

同时，还需要对建筑工程的各个部分进行细致的测量和标注，包括建筑结构、管道布置、电气布线等内容，以确保竣工图的完整性和可读性。

另外，竣工图的绘制还需要对建筑工程的各个部分进行详细的标注和说明。

在竣工图中，需要对建筑结构、设备设施、管道布置等进行清晰的标注和说明，以便相关人员能够准确理解和识别。

同时，还需要对竣工图进行适当的图例说明，以确保竣工图的易读性和可操作性。

最后，竣工图的绘制还需要进行严格的质量控制和审查。

在完成竣工图的绘制工作之后，需要对竣工图进行严格的质量控制和审查，确保竣工图的准确性和完整性。

同时，还需要邀请相关专业人员对竣工图进行审查和确认，以确保竣工图符合相关的建筑设计规范和标准要求。

总之，竣工图的绘制是建筑工程中非常重要的一环，需要我们严格遵循相关的规范和标准进行操作，以确保竣工图的准确性和完整性。

希望以上内容能够对大家有所帮助，谢谢阅读！。

竣工图绘制方法竣工图的编制工作，可以说是以施工图为基础，以各种设计变更文件、施工技术文件为补充修改依据而进行的，依据竣工图编制的原则，竣工图编制的基本方法有下列几种：1、注记修改法：此法是用一条粗直线将被修改部分划去。

因为注记修改基本上不涉及图纸上线条修改的内容，而用文字，符号加以注释，因此，此法仅适用于原施工图上仅是用文字注释的内容。

如建筑、结构施工图的总说明、材料代用、门窗表的修改等变更。

2、杠划法：即在原施工图上将不需要的线条用粗直线或叉线划去，重新编制竣工图的真实情况。

此法是竣工图编制工作中最常用的一种基本方法。

其特点是，被划去的内容和重新绘制的内容都一目了然，且编制竣工图的工作量较小，不足的是当变更较大或较多时，图面易乱，表达不清。

3、刮改法：即在原施工底图上刮去需要更改的部分，重新绘制竣工后的真实情况，再复晒竣工蓝图。

此法的特点是必须具备施工底图方可进行，对于大型工程和重要建筑物，考虑到目前蓝图不利于长期保存，最好编制竣工底图，或者利用现代复印设备，先制作施工底图，再利用刮改法做竣工底图。

4、贴图更改法：原施工图由于局部范围内文字、数字修改或增加较多，较集中，影响图面清晰，或线条、图形在原图上修改后使图面模糊不清，宜采用贴图更改法。

即将需修改的部分，用别的图纸书写绘制好，然后粘贴到被修改的位置上。

粘贴时，必须与原图的行列、线条、图形相衔接。

在粘贴接缝处要加盖编制人印章。

重大工程不宜采用贴图更改法。

整张图纸全面都有修改的，也不宜用贴图更改法。

应该重绘竣工图。

5、重新绘制新图：此法是在施工过程中，随工程分部的修建而逐步编制，待整个工程竣工，各个部分的竣工图也基本绘制完成，经施工部门有关技术负责人审查，核实后，再描绘成底图，底图核签之后即可晒制竣工蓝图。

此法的特点是：竣工图清晰准确、系统完整，便于永久保存和利用。

景观工程竣工图绘制技巧一、竣工图的编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任。

二、竣工图的编制方法（一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

修改完成后，设计单位加盖竣工图章。

（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。

（四）、竣工图图幅应按GB／T10609．3要求统一折叠。

（五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签。

三、竣工图图纸内容（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。

（二）、设计说明包含：竣工设计依据和竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。

（三）、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置，以保证施工总面积的正确。

总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。

景观设计竣工图绘制方法及相关注意事项【摘要】工程完工以后，绘制竣工图是一项很重要的任务。

这关系到以后工程结算等事宜。

如何能快速，完整的绘制一套合格的竣工图，是一个复杂，系统的工作。

有人会说，这个简单，把施工图拿来套用就可以。

本人认为，这并不是简单的事情，因为施工时，有很多的外部因素影响到整个工程。

中间会修改很多原有的设计。

出现这些问题，就不是简单的施工图套用就可以，而是要根据实际的情况，重新绘制。

本文就竣工图绘制过程中容易遇到的问题及对策进行了探讨。

【关键词】竣工图；景观设计；问题；方法【中图分类号】TU981【文献标识码】A【文章编号】1002-8544（2017）10-0032-02在绘制竣工图之前，需要进行资料的收集准备工作。

这个工作非常重要，如果没有，就谈不上竣工图制作。

如下：第一、建设单位认可的，有出图章的施工蓝图，及其电子档。

这份材料是所有竣工图的绘制基础，如果没有，或者不准确。

会对竣工图的制作工作带来极大的麻烦。

在现在的大环境下，设计、施工的流程都讲究速度，一般施工图还没设计完成，建设单位就催承包单位进场施工，承包单位一般拿的是半成品的图纸，白图或者是没有签字盖章的蓝图，这份图纸不能作为施工依据，只能作为对此项目大致了解的途径。

所以在制作竣工图时，这种图纸不能拿来使用。

还有一种施工蓝图，虽然有签字有盖章，但是也是不能拿来施工。

因为这种施工蓝图是在签合同时所制作的蓝图，只能为合同服务。

在合同签完，到实际施工这段时间内，有可能有不可抗拒的外部因素，导致图纸的重新修改。

本人就遇到过一个项目，所有最后阶段的施工图全部出完，最后政府审批没有通过，因为中心草坪处的有盖走廊设计，没有获得批准。

导致所有施工图推翻，重新设计方案，设计施工图。

所以以前签订合同时的蓝图，不能拿来做竣工图的资料使用。

第二、收集建设单位认可的变更施工蓝图，同样要有签字、盖章，以及电子档。

没有签字、盖章的变更图，不能使用。

因为这种图纸对于以后的结算等工作，都是无效的。

竣工图怎么画，不要在来回奔波档案馆了，这里有干货与你分享一、确定绘制方式就目前来讲，绘制形式两大类：1、电子版绘制竣工图：将变更、洽商、图纸会审等文件内容，通过CAD在设计最终版施工上绘制形成。

适合变动内容较多的工程2、在原有蓝图上手绘：在设计院下发的最终版施工蓝图上，将变更、洽商、图纸会审的内容，通过“签字笔”手绘形成。

适合变动内容较少的工程。

二、确定出图途径采用“蓝图手绘”方式，只有一种途径，也就是总包单位负责完成。

而采用“电子版绘制竣工图”的的途径却又两种，而且责任主体不一样。

1、设计院作为出竣工图的主体注意事项：图纸右下角“阶段”写“竣工图”的，直接将变更、洽商、图纸会审等内容在电子版图纸上改过来就行。

也就是说代表这个竣工图是设计单位出的，但需要设计单位签字盖章。

1）、无需盖竣工图章2）、无需画云线及“修改备注表”其实明白人都知道，这项工作虽然是设计院为主体，但工作一般都是总包完成，将完成好的电子版图纸发给设计院，“请”他们帮忙出图。

2、总包单位为出竣工图的主体注意事项：图纸右下角“阶段”写“施工图”的，各单位将变更、洽商、图纸会审等绘制到电子版图纸上。

用云线圈出修改位置，并用调整后的内容替换掉原图内容。

注：1）、若一张图纸中有多处修改，云线圈出后在圈出位置标注①、②……，并在“修改依据备注表”中按序排号。

2）、“修改依据备注表”放在当页图纸空白处，表及文字大小，结合图纸出图尺寸自定义，确保出图后清晰。

3）、设计签字区域不能留空。

4）、盖竣工图图章并签字。

竣工图章应加盖在图签附近的空白处，图章应清晰（注意档案馆竣工图章与业主在合同中要求的竣工图章可能有区别，注意正确选择。

）常见的档案馆竣工图章样式三、其他要求1、若采用移交纸质图纸，图纸需是硫酸纸晒图，不可直接打蓝图2、图纸不允许出现“AUTODESK教育版”等字样3、晒出的蓝图不允许有“白边”4、工程图纸档案馆要缩微储存的，图纸必须清晰、整洁5、图纸采用档案馆标准的叠图方式，叠成A4大小装入档案馆规定的档案盒内。

竣工图怎么画竣工图，是建筑设计过程中必不可少的一环，是将建筑设计方案具体化、实现化、规范化和标准化的最后一步。

竣工图主要是对设计图上的各项细节进行具体的表述和标注，并整合各项数据和要求，形成实施方案，作为施工和检验的依据。

目的是确保建筑施工能够按照设计要求、规范和安全标准进行，最终满足用户的需求和使用要求。

竣工图的制作，主要涉及到建筑、结构、给排水、电气、暖通空调、消防等多个专业的内容，下面我们来逐一介绍一下。

1、建筑方案的标注竣工图是对建筑设计方案具体化的最后一步，所以在竣工图的制作中，建筑设计方案的标注是至关重要的。

建筑方案的标注主要包括：空间结构、建筑尺寸，材料、结构形式、建筑用途、功能分区、建筑形态、用地范围等建筑设计方案相关内容。

例如，在标注建筑尺寸时，需要确定各个房间的净高、净宽、净深等尺寸参数，同时还需要标注出电梯井、楼梯间、走廊和门窗等建筑造型与构造的参数。

2、建筑施工的标注建筑施工的标注就是对竣工图中具体细节的规定，这里主要包括建筑施工的工序、技术要求、当地的地震标准、风雨雪等自然灾害规范的要求，环保要求，建筑施工质量管理等相关要求。

建筑施工的标注对于施工单位来说，是非常重要的基础性标注。

比如要标注预埋件位置和数量、分部分项工程、施工图命名和编号原则、土方开挖、地面覆盖以及卫生间管道的标准等等。

3、给排水方案的标注给排水方案的标注主要包括：建筑排水管道、给水管道、城市排水规程、污水处理站、生活污水处理厂、曝气器、滤池等方面的要求和标准。

同时还要标注配合的管道、箭头、数字或文字等具体指示标志，以便于工程现场的管道施工。

比如，给水管道的标注应该注明口径、材质、压力等参数。

而城市排水规程的标注应包括污水泵、缸、管、弯头、法兰等相关模块。

4、电气方案的标注电气方案的标注包括：变电站、变压器、接线盒、电缆、电气装置、灯具、插座、电线径类等相关参数和标准。

此外，还需要标注电路的走向、电气负载、安装位置、安装规格等电气工程相关信息。
