CDMA的语音编码与信道编码摘要：随着3G移动通信技术的逐步实现以及移动通信与互联网的融合，全球正迅速步入移动信息时代。
CDMA已被广泛接纳为第三代移动通信的核心技术之一，它具有优越的性能。
本文主要介绍CDMA中常用的语音编码技术与信道技术。
关键词：语音编码信道编码受激励线性编码码激励线性预测编码矢量和激励线性预测编码编码器解码器卷积码1 CDMA中的语音编码技术语音编码为信源编码，是将模拟信号转变为数字信号，然后在信道中传输。
在数字移动通信中，语音编码技术具有相当关键的作用，高质量低速率的话音编码技术与高效率数字调制技术相结合，可以为数字移动网提供高于模拟移动网的系统容量。
目前，国际上语音编码技术的研究方向有两个：降低话音编码速率和提高话音质。
1.1 语音编码技术的分类语音编码技术有三种类型：波形编码、参量编码和混合编码。
●波形编码：是在时域上对模拟话音的电压波形按一定的速率抽样，再将幅度量化，对每个量化点用代码表示。
解码是相反过程，将接收的数字序列经解码和滤波后恢复成模拟信号。
波形编码能提供很好的话音质量，但编码信号的速率较高，一般应用在信号带宽要求不高的通信中。
脉冲编码调制（PCM）和增量调制（ΔM）常见的波形编码，其编码速率在16kbit/s－64kbit/s。
●参量编码：又称声源编码，是以发音模型作基础，从模拟话音提取各个特征参量并进行量化编码，可实现低速率语音编码，达到2kbit/s－4.8kbit/s。
但话音质量只能达到中等。
●混合编码：是将波形编码和参量编码结合起来，既有波形编码的高质量优点又有参量编码的低速率优点。
其压缩比达到4kbit/s－16kbit/s。
泛欧GSM系统的规则脉冲激励――长期预测编码（RPE－LTP）就是混合编码方案。
.1.2 CDMA的语音编码CDMA系统如同其它数位式行动电话系统，它也采用语音编码技术来降低语音的资料速率。
CDMA系统的语音编码主要有从线性预测编码技术发展而来的激励线性预测编码QCELP和增强型可变速率编码EVRC。
信道编码与交织一、教学目标：理解WCDMA通信模型掌握信道编码及交织二、教学重点、难点：重点掌握WCDMA通信系统中的信道编码与交织三、教学过程设计：从WCDMA通信系统模型分析开始，重点讲述信道编码与交织。
1.WCDMA通信模型：WCDMA的基本通信模型如图所示，图中第一步是进行信源编码（语音编码），提高通信的有效性。
第二步是进行信道编码和交织，提高通信的可靠性。
第三步是进行扩频和加扰，把窄带通信转化成宽带通信。
第四步是把信息调制到要求的频段上发射出去。
信息经过无线信道后到达接收机，接收机再进行上述步骤的逆过程，最后还原成模拟的语音信号。
比特（Bit）：经过信源编码的含有信息的数据称为“比特”；符号（Symbol）：经过信道编码和交织后的数据称为“符号”；码片（chip）：经过最终扩频得到的数据称为“码片”；2.信道编码：本节重点讲第二步：信道编码与交织。
信道编码的主要作用是：通过对做完信源编码后的信息加入冗余信息，使得接收方在收到信号后，可通过信道编码中的冗余信息，做前向纠错，保证通信的可靠性。
信道编码采用卷积码与Turbo编码相结合的方式,语音业务和低速信令采用卷积码;高速数据业务采用Turbo码，是一种接近香农极限的优秀编码方法。
3.交织：衰落是移动通信的大敌，移动通信中信号随接受机与发射机之间的距离不断变化即产生了衰落。
其中，信号强度曲线的中值呈现慢速变化，称为慢衰落；曲线的瞬时值呈快速变化，称快衰落。
其中，快衰落是移动台附近的散射体（地形、地物和移动体等）引起的多径传播信号在接收点相叠加，造成接收信号快速起伏的现象。
正是因为移动体周围有许多散射、反射和折射体，引起信号的多径传输，使到达的信号之间相互叠加，其合成信号幅度表现为快速的起伏变化，其变化率比慢衰落快。
因为信道的快衰落是成块出现的，会出现大面积错码，仅仅靠信道编码难以承担纠检错的任务了。
因此在信道编码之后引入交织技术，通过交织，可以把成块的误码给分散，将突发的错误随机化，提高纠错编码的有效性。

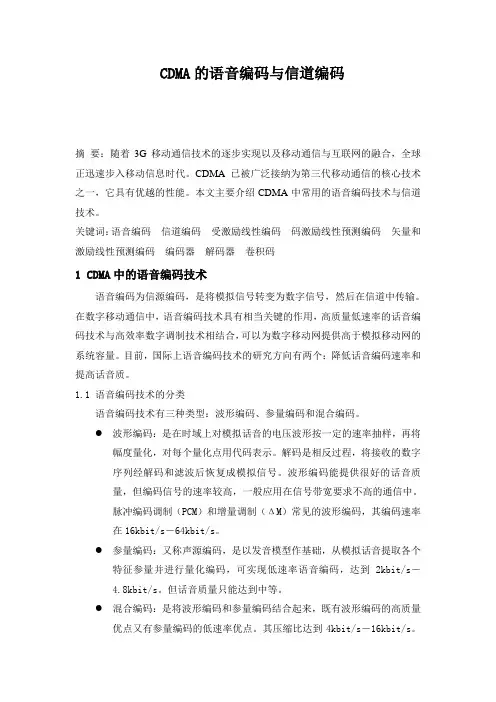

CDMA的语音编码与信道编码摘要：随着3G移动通信技术的逐步实现以及移动通信与互联网的融合，全球正迅速步入移动信息时代。
CDMA已被广泛接纳为第三代移动通信的核心技术之一，它具有优越的性能。
本文主要介绍CDMA中常用的语音编码技术与信道技术。
关键词：语音编码信道编码受激励线性编码码激励线性预测编码矢量和激励线性预测编码编码器解码器卷积码1 CDMA中的语音编码技术语音编码为信源编码，是将模拟信号转变为数字信号，然后在信道中传输。
在数字移动通信中，语音编码技术具有相当关键的作用，高质量低速率的话音编码技术与高效率数字调制技术相结合，可以为数字移动网提供高于模拟移动网的系统容量。
目前，国际上语音编码技术的研究方向有两个：降低话音编码速率和提高话音质量。
1.1 语音编码技术的分类语音编码技术有三种类型：波形编码、参量编码和混合编码。
●波形编码：是在时域上对模拟话音的电压波形按一定的速率抽样，再将幅度量化，对每个量化点用代码表示。
解码是相反过程，将接收的数字序列经解码和滤波后恢复成模拟信号。
波形编码能提供很好的话音质量，但编码信号的速率较高，一般应用在信号带宽要求不高的通信中。
脉冲编码调制（PCM）和增量调制（ΔM）常见的波形编码，其编码速率在16～64kbps。
●参量编码：又称声源编码，是以发音模型作基础，从模拟话音提取各个特征参量并进行量化编码，可实现低速率语音编码，达到2～4.8kbps。
但话音质量只能达到中等。
●混合编码：是将波形编码和参量编码结合起来，既有波形编码的高质量优点又有参量编码的低速率优点。
其压缩比达到4～16kbps。
泛欧GSM系统的规则脉冲激励-长期预测编码（RPE-LTP）就是混合编码方案。
1.2 CDMA的语音编码CDMA系统如同其它数字式移动电话系统，它也采用语音编码技术来降低语音的编码速率。
CDMA系统的语音编码主要有从线性预测编码技术发展而来的激励线性预测编码QCELP和增强型可变速率编码EVRC。
图1 GSM编码器框图（1）预处理：去除语音的直流分量，进行预加重；（2）LPC分析：预测滤波器的系数，每帧(20 ms)计算一次滤波器的系数，GSM方案中取滤波器的阶数为8。
（3）短时分析滤波：对信号做短时预测分析，产生短时残差信号。
（4）长时预测：在RPE中用规则脉冲来代替残差信号，因此直接用短时预测的残差信号，未必是最佳效果，此外，C D M A2000中采用的语音编码EVRC(Enhanced Variable Rate Code),它是一种可变速率语音编译码算法，根据噪音情况采用3种不同速率：全速率，半速率和1/8速率，对应9.6 kbit/s，4.8 kbit/s 1.2 kbit/s，平均编码速率为8 kbit/s，其质量与13 kbit/s QCELP算法相当。
WCDMA中优选的语音编码方案是自适应多速率语音编码(AMR)，全速率模式下有8种编码速率，半速率模式下有6种编码速率，其目的是优化当前信道下的语音质量。
AMR编码是以自适应码本激励线性预测编码ACELP 技术为基础。
图2 不同系统的语音编码的可造速率从PHS到GSM到IS-95再到3G中的变速率及语音激活技术，正体现了这一发展趋势。
我们可以发现，在3G 系统中编码速率根据不同的环境特点有了更多的选择，以期达到传输效率和语音质量的更好平衡。
从另一个角度来看，由于3G是从不同的2G标准发展而来，考虑平滑过渡，必然导致3G标准各不相同；同时，3G又提供多种多样的服务业务；这两点必然导致一种编码速率无法满足所有标准、无法满足所有业务要求。
3 信道编码无线环境的恶劣性对接收信号的错误率有很大影响，这正是信道编码要解决的问题。
GSM与IS95中的信道编码：主要采用卷积编码，还有FIRE码及卷积和RS的级联码。
卷积编码就是将信息序列以ko个码元分段，通过编从上面的描述中，我们可以看到：卷积编码应用于低速率的话音业务，误码率BER=10-3级；Turbo编码用于传输速率高于32 kbit/s的业务，误码率BER=10-3~10-6级。
