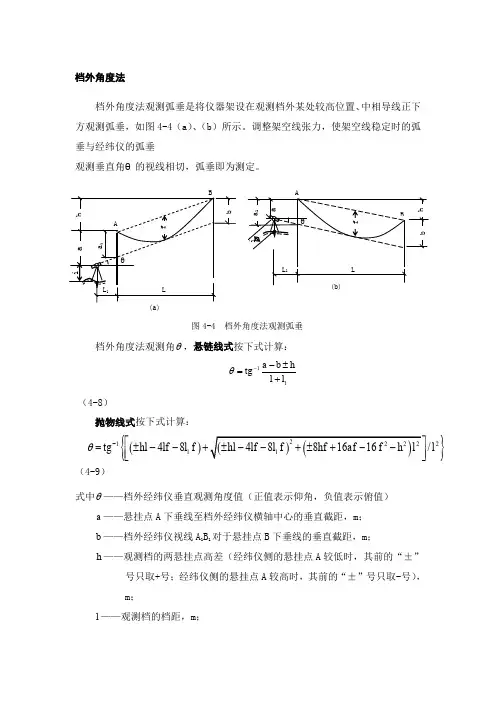

档外角度法弧垂测量

档外角度法档外角度法观测弧垂是将仪器架设在观测档外某处较高位置、中相导线正下方观测弧垂，如图4-4（a ）、（b ）所示。

调整架空线张力，使架空线稳定时的弧垂与经纬仪的弧垂观测垂直角θ的视线相切，弧垂即为测定。

档外角度法观测角θ，悬链线式按下式计算：11a b htg l l θ--±=+（4-8）抛物线式按下式计算：()()(){}21222211484881616/tghl lf l f hl lf l f hf af f h l l θ-⎡⎤=±--+±--+±+--⎢⎥⎣⎦（4-9）式中θ——档外经纬仪垂直观测角度值（正值表示仰角，负值表示俯值）a ——悬挂点A 下垂线至档外经纬仪横轴中心的垂直截距，m ；b ——档外经纬仪视线A 1B 1对于悬挂点B 下垂线的垂直截距，m ；h ——观测档的两悬挂点高差（经纬仪侧的悬挂点A 较低时，其前的“±”号只取+号；经纬仪侧的悬挂点A 较高时，其前的“±”号只取-号），m ；l ——观测档的档距，m ；iiBL L 1a 1Aθfab(a)hLL 1θaABbha 1(b)f图4-4 档外角度法观测弧垂1l ——架空线中线下方档外弧垂观测点至A 点的水平距离，m ；f ——观测档的弧垂值，m 。

测算方法和观测步骤如下：（1）、（2）测定方法与档内角度法相同；（3）、a 、h 值可以从平断面图和铁塔结构图中查出，但现场应复核，测法见图4-5。

高差按下式计算：12a l tg ϕ=（4-10）()11h l l tg a ϕ=+- （4-11）式中2ϕ、1ϕ——分别为观测A 、B 悬挂点的垂直角；（4）、根据已知的1l 、l 、f 、h 及a 的数据，按式（4-8）或（4-9），即可算出弧垂观测角θ值；（5）、弧垂观测方法与档端角度法相同，但须注意，因仪器正在架空线的下方，在紧线时，应防止架空线起落碰撞观测人员和仪器。

弛度观测档得选择原则：1、１紧线段在５档及以下时靠近中间选择一档; 1、2紧线段在6～1２档时靠近两端各选择一档；1、3紧线段在12档以上时靠近两端及中间各选择一档1、4弛度观测档得选择尽可能做到：档距大，相邻两杆塔得高差小,导线排列方式尽量一致，紧临耐张杆塔得两侧不宜选为观测档。

1、5 选择弛度观测档时,若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量１、测量方法：（1)异长法――运行线路得弧垂测量常用此法。

见图１－4。

图１-4 异长法观测弧垂示意图方法:自观测档得架空线悬挂点A处选一合适点使视线与导线相切,分别量取此点及视线在另一杆塔上得交点与导线两悬挂点得垂直距离，得AA0＝a与ＢB0=b。

然后由公式得观测档弧垂ｆ。

其适用于观测档内两杆塔不等高,且弧垂最低点不低于两杆塔根部连线得情况。

(2）角度法:――用经纬仪测。

原理：异长法.适用:用异长法无法测量得山区、沟壑地段。

方法：按仪器设置得不同分为:档端角度法、档外角度法、平视法与档侧角度法.①档端角度法――经纬仪仪镜中心置于一侧杆塔下方.见图1—5图1－５档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 ａ-仪器中心至点A 得垂直距离； f －为观测气温下计算出得档距中点弧垂，m; θ-仪器视线与导线相切得垂直角,即观测角； l —为被测档档距,ｍ; ｈ—两杆塔得高差，m 。

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1—６。

图1－６ 档外角度法式中 l １—仪器距一侧杆塔得水平距离,ｍ。

其余符号同前.③档内角度法――经纬仪仪镜中心置于导线或地线得正下方。

如图1-7。

图1—７档内角度法注:档内、档外测量法用于观测档无法架设经续仪或档端观测值b太小得情况下.（3）平视法――用水平仪测或经纬仪测。

档端角度法看弧垂计算
锁定。

3；挂点角度直接输入仪器读数。

4；这是计算呼高段计算，如果计算呼高段以上导线、光缆、地线，呼高数据自己算懂的。

5；档端角度法判定“√”可以用这方法、“×”是不可以用这方法是理论数据，我的经验是参考B值，自己把握。

6；弧垂观测角俯角仰角自动显示，要执行显示！7；瓷瓶串长是指横担底部到导线滑车槽垂高。

8；单位均为“m”当然角度单位不为米。

9；高差角“﹢”、“-”是表示“仰角”、“俯角”未转化成度分秒见谅，也没有那必要，如果需要自己转换。

10；版权、解释归属周光洪。

输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。

在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。

这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。

（1）异长法（不等长法）。

异长法示意图如图（1—1）所示。

观测时，根据弧垂f值选定a、b后，分别放垂板使AA0 =a，BB0 =b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。

a、b与弧垂f的关系为a b f+=（1）2式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。

异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。

（2） 角度法。

角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。

当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。

按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。

1） 档端角度法。

如图1－2所示，A 、B 为悬点，A ′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A ′点瞄准B 点时的垂直角，l 为档距，h 为高差。

具体观测方法如下：a ． 由线路纵断面图和杆塔组装图中查出a 、h 的值，并到现场复测核实。

b ． 经纬仪置于档端悬挂点A 垂直下方A ′点，调整观测角θ瞄准并使其视线与架空线最低点相切。

由图1－2可知ltan α-ltan θ+a (2)因为 tan α= ()a h l ±, tan θ=tan α-b l故观测角θ为θ （3） 验收线路时计算弧垂f ，即214f = （4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。

如何根据代表档距计算观测档弧垂!!如何根据代表档距计算观测档弧垂1.运用等长法观测弧垂时应注意:在测量导(地)线弧垂时,若气温变化导致架空线温度发生变化,此时应调整观测的弧垂值。

其方法是当气温变化不超过±10℃时,保持视点端弧垂板不动,在测站端调整弧垂板:当气温升高时,将弧垂板向下移动一段距离a;当气温降低时,将弧垂板向上移动a(其中a为因气温变化引起观测档弧垂变化值的2倍)。

当气温变化超过±10℃时,应将视点端弧垂板按气温变化后的弧垂重新绑扎。

2.运用异长法观测弧垂时应注意:如果气温变化时,采用异长法观测弧垂应作调整。

即视点端的弧垂板保持不动,观测站端的弧垂板应移动一段距离△a,其值按下式计算:△a=2△f (△f随气温变化架空线弧垂的变化量;a为测站端低于同侧架空线悬挂点的垂直距离)。

3.运用角度法观测弧垂时应注意:用角度法观测弧垂对架线工序的质量检查步骤为:架线工序完成后,复查架空线弧垂时,原则上应在观测档上复查,经纬仪摆放位置应尽可能摆放在原来观测弧垂的位置;调平经纬仪后,调整经纬仪的垂直度盘,使望远镜的视线与架空线的轴线相切,读出观测角,利用观测角推算架空线的弧垂;将计算的弧垂值与设计弧垂值相比较确定误差率,在比较时应考虑架空线已释放初伸长的因素。

送电线路紧线施工中弧垂观测与调整方法的讨论一、弧垂观测(一)弧垂的计算1.弧垂观测档的选择紧线段在5档及以下时靠近中间选择一档;在6～12档时靠近两端各选择一档;在12档以上时靠近两端及中间各选择一档;观测档宜选择档距较大和悬挂点高差较小及接近代表档的线档;弧垂观测档的数量可以根据现场条件适当增加,但不得减少。

观测档位置应分步比较均匀,相邻观测档间距不宜超过4个线档;观测档应具有代表性,如连续倾斜档的高处和低处,较高的悬挂点的前后两侧,相邻紧线段的结合处,重要的跨越物附近的线档应设观测档;宜选择对邻线档监测范围较大的塔号较大的塔号作测站,不宜选邻近转角塔的线档作观测档。

用经纬仪进行弧垂观测的三种方法采用经纬仪观测弛度的适用范围：0.408≤fa ≤1.83观测原则：优先使用档端角度法，只有在档端角度法不允许的情况下，方选择其他两种方法。

1、档端角度观测：观测角，θ滑车口（线夹口）切角为1θ，f 为设计给定弧垂值，a 为仪器镜筒与塔上导地线滑车口（线夹口）距离。

la f 21)2(tan tan --=θθ 弧垂校核公式：2)))tan 1(tan (l a f ⨯-+=θθ（1）推倒公式如下：L1θθ1)3()2(2)(111121111————）—（—θθθθtg L a a F b a a tg L L h tg L a L L ba h tg -==+-+==+-+=将（2）、（3）式代入（1）式得到()[]()[]C B B tg atg L L h tg L a fa h F L C LFL h F L B fa h F tg FL Lh LF tg L -+-=-+==--=+-==--++-+22111221212222)(1641)84(20164)1628(）（令θθθθθ弧垂校核公式：211)2)tan 2tan )()tan 1(tan (θθθθ-⨯++-⨯=（L L L f3、档内观测法：θθ2θ1()[]()[]C B B tg atg L L h tg L a fa h F L C LFL h F L B fa h F tg FL Lh LF tg L -+-=--==--=--==--+--+22111221212222)(1641)84(20164)1628(）（令θθθθθ弧垂校核公式：211)2)tan 2tan )()1tan (tan (θθθθ-⨯-++⨯=（L L L f4、★正弦定理：R ccb b a a 2sin sin sin === ★余弦定理：ac c a b a b b a c b c c b a cab b a c bac c a b a bc c b a cos cos cos cos cos cos cos 2cos 2cos 2222222222+=+=+=-+=-+=-+=、、总黄酮生物总黄酮是指黄酮类化合物，是一大类天然产物，广泛存在于植物界，是许多中草药的有效成分。

架空送电线路的弧垂观测一、观测档观测弧垂的计算如B回N6～N9耐张段，观测弧垂的计算步骤介绍如下：1.选定耐张段中档距较大、高差较小的档为观测档。

如N7～N8；2. 观测档N7～N8的高差和档距h=（1758＋27－1）－（1733.7＋27－1）＝24.3m （看断面图）L=430m3. 观测档所在耐张段的代表档距及其对应的降温后的弧垂：代表档距L0＝360m （见断面图）降温：导线降20°C地线降10°C设当天的气温为30°C，则查《导地线安装表》时，导线查10°C 的，地线查20°C的。

查得导线10°C的弧垂为f0＝16.13m （查35kV导线、地线安装表，P6，代表档距360对应的数值）4.则观测档的观测弧垂：f=f0×(L/L0)2=16.13×(430/360) 2=23.01m式中：f－观测弧垂（m）f0－代表档距对应的弧垂（m）L－观测档的档距(m)L0－代表档距（m）二、观测角的计算1. 仪器设在N8，假设仪高为1.6m，则仪器到导线悬点的a值为：a＝N8导线的悬点高－仪高＝（27－1）－1.6＝24.4m2. 观测档N7～N8的高差和档距h=（1758＋27－1）－（1733.7＋27－1）＝24.3m （看断面图）L=430m3. 观测角的计算（角度法档端观测）工作前应校准经纬仪，复核观测档档距、高差。

θ＝tg-1{(4√af-4f±h)/L}式中：θ－观测角a －仪器仪镜对悬挂点高差（a＝悬挂点高度－仪高）f －观测档弧垂，h －悬挂点高差(低处看高处取+,高处看低处取－)l －观测档档距；角度法实用于0.25=< a/f ≤2.25,超出范围则不能用角度法观测。

注意：1)边线、中线、地线有不同的挂点高，在计算中应分别计算。

2)挂线点指杆塔横担挂线点。

3)悬点高差计入±号，仰角为正，府角为负。

弛度观测档的选择原则：1.1紧线段在5档及以下时靠近中间选择一档；1.2紧线段在6～12档时靠近两端各选择一档； 1.3紧线段在12档以上时靠近两端及中间各选择一档1.4弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。

1.5 选择弛度观测档时，若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量1、测量方法：（1）异长法――运行线路的弧垂测量常用此法。

见图1-4。

图1-4 异长法观测弧垂示意图方法：自观测档的架空线悬挂点A处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得AA0＝a和BB0=b。

然后由公式=得观测档弧垂f。

a b f2其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。

（2）角度法：――用经纬仪测。

原理：异长法。

适用：用异长法无法测量的山区、沟壑地段。

方法：按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。

①档端角度法――经纬仪仪镜中心置于一侧杆塔下方。

见图1-5图1-5 档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 a －仪器中心至点A 的垂直距离； f －为观测气温下计算出的档距中点弧垂,m ； θ－仪器视线与导线相切的垂直角，即观测角； l －为被测档档距，m ； h －两杆塔的高差，m 。

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1-6。

图1-6 档外角度法()()()()211211014014h f a l tg a l l tg hh f a l tg a l l tg θθθθ≠=-+-+±==-+-+高差时：高差时：式中 l 1－仪器距一侧杆塔的水平距离，m 。

架空输电线路档端法弧垂测量分析摘要：在架空输电线路施工过程中，线路弧垂是否合格，直接关系到线路输电的安全与否，而档端法是测量弧垂的一种重要方式。

本文就阐述了架空输电线路弧垂的概念以及弧垂测量的必要性，在此基础上分析了档端法测量的具体运用。

关键词：架空输电线路；弧垂；档端法测量前言：在电力系统中，采用架空线路进行输电，是当前我国电力输送过程中所采用的主要方式之一。

而要想保证这种输电方式的安全、稳定运行，必须准确测量弧垂的数值。

而档端法是一种准确测量弧垂数值的方法，研究其具体的应用，具有十分重要的意义。

一、弧垂的概念在架空输电线路施工过程中，输电线路导线普遍都借助杆塔悬挂在空中，这就导致悬挂的导线因为自身的重力作用而出现一定弧度的下垂现象，这就是“弧垂”。

在具体的架空输电线路工程施工中，对“弧垂”进行测量，一般是测量工作人员对档距中间导地线距悬挂点连线之间的垂直距离进行的测量，在记录时普遍用“f”来表示。

在实际生活中，这是衡量架空输电线路中导线所承受拉力大小的一项重要指标，其数值的大小直接关系到电力能源输送的安全与否。

而其数值的大小往往与杆塔的距离、悬挂的高度差、线路自身的长度、质量、所承受的拉力大小以及风力和温度等自然环境因素密切相关。

在架空输电线路工程竣工验收环节，验收人员需要对弧垂的数据进行精准的测量，并准确分析弧垂数值存在的误差，从而判定弧垂是否符合设计要求。

因此，分析研究并探寻更准确的弧垂测量方式，测量出更准确的数值，对于电力企业输电线路施工具有十分重要的现实意义。

二、弧垂测量的必要性从力学的角度分析，在架空输电线路输电的过程中，如果输电导线的弧垂偏小，导线会受到较大的拉力，这就对输电导线的机械强度提出了更高的要求。

因为受到自然环境冷暖变化的影响，如果导线受到较大的拉力而拉得过紧，一旦温度急剧降低，会导致杆塔出现倒塔的事故，如果导线所承受的拉力超过其自身的机械强度，还会导致导线出现断裂的现象。

弧垂的观测方法1、 等长法(平行四边形法)2、 异长法 3 、角度法 4 、平视法4．1等长法观测弧垂① 等长法又称平行四边形法，是最常用的观测弧垂方法。

选用等长法观测弧垂应同时满足下列要求h < 20 % L22a b f h f h ≤-≤-式中：h---观测档导线悬挂点间的高差，单位 m ； L---观测档档距，单位 m ；ƒ---观测档档距的中点弧垂，单位 m ；ha---测站端导线悬挂点至基础面的距离，单位 m ； hb---视点端导线悬挂点至基础面的距离，单位 m 。

测量距离ƒ时，可用公式（4--2）或（4--4） 求出ƒ值，使a=b=ƒ。

观测弧垂时，使两弧垂板上平面的连线与架空线最低点相切，即达到设计要求。

⑴ 观测档架空线悬挂点高差 h < 10 % L 时20(/)db db f f L L f ==⑵ 观测档架空线悬挂点高差 h ≥ 10 % L 时2222(/)(/cos )(/)1(1/2)(/)1(1/2)(/)db db db db f L L d f L L h L f h L Φ=Φ⎡⎤=+⎣⎦⎡⎤=+⎣⎦③ 弧垂调整因紧线的过程较长，而由于气温变化引起弧垂变化，为使测定的弧垂及时调整到变化后的要求弧垂值，可只移任一侧弧垂板进行弧垂调整。

一般习惯用的调整方法是：当气温上升时， （Δƒ/ƒ）≤16.36 % 当气温下降时， （Δƒ/ƒ）≤12.31 %可只调整一侧的弧垂板,其调整值为2Δƒ，如超过以上范围时，按变化后的弧垂值同时调整两侧弧垂板。

弧垂板调整量的计算方法及计算公式：当气温上升时，4(11)m a p p f ∆=++ 4--12当气温下降时，4(11n a p p f ∆=++ 4—13 式中：P —弧垂变量Δƒ的比值。

P = Δƒ/ƒ4.2 异常法观测弧垂当观测档内两杆高度不等，而弧垂最低点不低于两杆基部连线时，可采用异常法观测弧垂。

异常法就是观测档两端弧垂板绑扎位置不等高进行弧垂观测，如下图所示。

观测弧垂的一点见解电网公司李光胜随着现在工程对质量的要求越来越高，而对弧垂的检查也成了架线质检中最为重要的一部分。

弧垂值一但超差，返工处理工作十分困难，所以在每个工程中把弧垂观测好成了大家口中一直讨论不休的问题。

现就我多年来对看弧垂的一点见解，和大家分享一下。

观看弧垂，大家一般所采用的有等长法、角度法两种。

1：等长法，又称平行四边形法，是我们平常最常用的观测弧垂的方法，即在观测档的两基杆塔上绑上弧垂板，然后利用三点一线的原理看弧垂。

我在观测弧垂时是这样做的，绑弧垂板时，根据实际情况先绑在相对较高的杆塔上，然后再绑相对较低的杆塔；观察弧垂时站在相对较低的杆塔，由低处向高处看，这时向对映的背景是天空，视线要更好一些。

另外观察时所站的那基杆塔，应将弧垂板绑在与观测杆塔相邻的一个面上，而自己站在绑弧垂板相对应的那个面，一定不要紧贴弧垂板观看（也就是说绑在A面，自己站的C面），这样人和弧垂板保持了一定的距离，极大减少了眼离弧垂板太近而产生一种影响视觉的虚光（凡有过直接用肉眼挨着弧垂板观看经历的，都能感觉到），这样就大大提高观测弧垂的视线清晰度，从而提高弧垂的准确性。

2: 角度法。

用角度法观测弧垂，分为档端法和档外法，这两种观测法最为大家所熟悉。

这里我主要讲解一下在山区不等高基础杆塔，用档端法看弧垂怎样精确的计算出a值（仪器到滑轮槽的距离）首先确定好观测杆塔之后，先查所在杆塔的全塔蓝图，查出横担下平面到最下面一层水平铁的距离H，再用仪器测出仪器水平时至水平铁的距离H2，然后再用钢尺量出横担下平面至导线滑轮槽的距离H3,这样a =（H+H2）—H3,经过这样计算出来的a值。

采取这种方法，可以把a值的误差降低至了极点，提高了弧垂的正确性。

值得注意的是，不等高基础杆塔的实际呼称高，和图纸上所标相同呼称高的配置段是不一样的，如果杆塔实际弧称高是33米，那么它在图纸上有可能是用36米或是39米的呼称高杆塔配置成的，这一点大家在现场一定要将实际杆塔段号和图纸进行对比，以免出现误差。

驰度观测表说明1. 驰度表说明：本驰度表中所给弧垂均为在对应温度下档距中央的弧垂；让线值（线夹移动量）的“＋”和“－”号分别表示为：“＋”表示是线向大号侧移动（即线夹向小号侧移动，“－”表示是线向小号侧移动（即线夹向大号侧移动）。

2. 驰度观测：a ） 等长法：由于驰度表中弧垂是档距中央弧垂，因此在驰度观测时应尽量采用等长法（平行四边形法）进行弧垂观测，即a=b=f （f 为档距中央弧垂）。

h —悬点高差，θ—悬挂点高差角；L —档距；a —目击视线A ′B ′对悬点A 下垂线的垂直距离（m ）； b--目击视线A ′B ′对悬点B 下垂线的垂直距离（m ）；Δa —温度变化后目击侧悬点A 下垂线垂直截距a 的微调量（m ）； Δa ＝2×Δf ，Δf —为温度变化后档距中央弧垂的变化量。

b ） 异长法：此处的各参数含义同上，但Δa ＝2×f a /Δfc ） 角度法：1) 档端角度法：θ＝tg -1(a-b±h)/L=]}/)2[({])44[(211L a f tg tg L h f af tg -⨯-=±---β 2))((4/14/}{θβθtg tg L a h tg L a a f -⨯+⨯=±⨯-+=注：档端经纬仪视线对架空线的切点范围：a/f=0.408~1.853f －档距中央的弧垂，L －观测档档距 α－仪器横轴至悬挂点的距离（如图示） θ－弧垂观测角β－仪器横轴和观测档另一端悬挂点的连线与水平面的夹角h=L ×tg β-a ，观测档两端的悬点高差，当观测档的另一端悬挂点高于仪器所在塔位的悬挂点时（即悬点A 低于悬点B ）取“＋”，低于仪器所在塔位的悬挂点时（即悬点A 高于悬点B ）取“-”2)22)])(([4/1])([4/1θβθθθtg tg l l tg l a h tg l l a tg l a f -'-+'+=±'--+'+⨯=}/])16168()84()84{[(222221l l h f af hf f l lf hl f l lf hl tg ⨯--+±+'+-±+'+-±=-θ注：f －档距中央的弧垂，L －观测档档距，L ′－仪器与观测档两塔位中较近一基塔位的距离α－仪器横轴至悬挂点的距离（如图示） θ－弧垂观测角β－仪器横轴和观测档另一端悬挂点的连线与水平面的夹角h=（L-L ′）×tg β-a ，观测档两端的悬点高差，当观测档的另一端悬挂点高于仪器所在塔位的悬挂点时（即悬点A 低于悬点B ）取“＋”，低于仪器所在塔位的悬挂点时（即悬点A 高于悬点B ）取“-”3) 档外角度法：22]))(([4/1])([4/1θβθθθtg tg l l tg l a h tg l l a tg l a f -'++'-=±'+-+'-⨯=}/])16168()84()84{[(222221l l h f af hf f l lf hl f l lf hl tg ⨯--+±+'--±+'--±=-θ说明： f －档距中央的弧垂α－仪器横轴至悬挂点的距离（如图示） θ－弧垂观测角，β－仪器横轴和观测档另一端悬挂点的连线与水平面的夹角 h=(L ＋L ′)×tg β-a ，观测档两端的悬点高差，当观测档的另一端悬挂点高于仪器所在塔位的悬挂点时（即悬点A 低于悬点B ）取“＋”，低于仪器所在塔位的悬挂点时（即悬点A 高于悬点B ）取“-” 3.导、地线悬垂串长度及挂滑车的长度4. 各塔型导地线挂点的高度差（单位为：mm ）。
