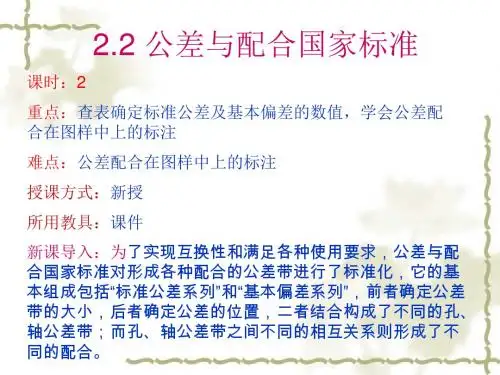

极限配合国家标准标准122

2、j~n主要用于过渡配合。其基本偏差为下偏差ei。 3、p~zc与基准孔主要形成过盈配合，基本偏差为下偏差ei。 4、在生产实践中，轴的基本偏差数值可直接从表种查得。
孔
ቤተ መጻሕፍቲ ባይዱ
轴
提出问题
在教材图2-11中，可以注意到，不论是孔的公差带还是 轴的公差带，有一端是不封口的，为什么呢？
例2：查表确定ф30f5 、ф30f6、 ф30f7的基本偏差和另一 侧偏差。 解：查教材表2-5， ф30f的基本偏差为上偏差， es=-0.020mm, 查教材表2-2可知：IT5=0.009mm; IT6=0.013mm; IT7=0.021mm 所以ф30f5 、ф30f6、 ф30f7 的另一侧偏差分别为: ei=-0.020-0.009=-0.029mm; ei=-0.020-0.013=-0.033mm; ei=-0.020-0.021=-0.041mm;
通过上例，我们可以得出结论：
（一般情况下），一旦我们选定了基本偏差代号 （本例中的f），对于一定的基本尺寸，它的基本偏差 是不变的，不随公差等级的变化而变化，而另一极限 偏差却随公差等级的不同而变化，因此教材图2-11 中，靠近零线的这一侧是封口的，而与之相对的另一 侧在公差带图中是不封口的，特殊的JS、js两端都不 封口。
只标注公差带 代号的方法：
只标注上、下偏 差数值的方法： 公差带代号与 偏差值共同标 注的方法：
3．公差带系列
基本尺寸至500mm的一般、常用和优先轴公差带
基本尺寸至500mm一般、常用和优先孔公差带
四、孔、轴极限偏差数值的确定
1．基本偏差的数值
（1）基本偏差代号有大、小写之分，大写的查孔的基本偏差数值表， 小写的查轴的基本偏差数值表。 （2）查基本尺寸时，对于处于基本尺寸段界限位置上的基本尺寸该属 于哪个尺寸段，不要弄错。 （3）分清基本偏差是上偏差还是下偏差。 （4）代号j、k、J、K、M、N、P~ZC的基本偏差数值与公差等级有关， 查表时应根据基本偏差代号和公差等级查表中相应的列。
3、公差带
（1）公差带代号
孔、轴公差带代号由基本偏差代号与公差等级数字组 成。
例如：
孔公差带代号 H9、D9、B11、S7、T7 轴公差带代号h6、d8、k6、s6、u6
2．图样上标注尺寸公差的方法

基本尺寸与公差带代号表示 基本尺寸与极限偏差表示 基本尺寸与公差带代号、极限偏差共同表示
e) 对于轴：a～h的基本偏差为上极限偏差，其绝对值依次减小, 与基本偏差代号为H的基准孔组成间隙配合；j～zc的基本偏差 为下极限偏差，其绝对值依次增大，J、js、k、m、n与基准孔 H基本组成过渡配合，p～zc与基准孔H基本上组成过盈配合 f)公差带的一端是开口的，它的位置将取决于标准公差等级。
这个结论也不是普遍规律，我们可以从教材图211中可以看出：K、M、N以及k的公差带是阶梯状的， 这说明对于一定的基本尺寸的同一基本偏差代号，随 着公差等级的不同它们的基本偏差不是唯一的。
2、孔的基本偏差数值
当基本尺寸≤500mm时，由于构成基本偏差公式所 考虑的因素是一致的，且基孔制和基轴制是平行等效 的配合制度，所以，孔的基本偏差不需要另外制定一 套计算公式，而是根据相同字母代号轴的基本偏差， 在相应的公差等级的基础上按一定的规则换算得来的。
解题过程
利用软件求解
三、基本偏差数值
1．轴的基本偏差数值 • 轴的基本偏差：是根据科学实验和生产实践的需要 确定的，其值已经标准化见教材中表2。 例1：求Ф25e的基本偏差。 解：根据表2-4可知： Ф25e的基本偏差为上偏差。 es=-40μm
说明：1、a~h与基准孔形成间隙配合，其基本偏差为上偏差 es，数值的绝对值正好等于最小间隙的数值。
+ 0 es b a
轴
基本尺寸
d c cd
fg g h f e ef
n p r m k
s
ei
js j
y z x v t u
za
zb
zc
基本尺寸
2）特点
a)分布简图如下图
孔A
zc
zc
孔A
EI H h ZC 零 线 es H h ei 零 ES 线 ZC
轴a
轴a
图a
图b
b) JS（js）完全对称。J（j）逐步被JS（js）取代； J（j）其基 本偏差为EI（es），且为负,(正)值。其基本偏差不是靠近零线的 那个偏差。 c) 基本偏差原则上与公差等级无关，有一些除外（K、M、N等 有两种位置）。例：A～H(a～h) 与公差等级无关。Ф10f7、10f8、 Ф10f9 的基本偏差相同。 d) “A～ZC”（a～zc）除J（j）以外，孔只有J6、J7、J8（轴只有j5、 j6、j7、j8） 20个公差等级齐全。
二、基本偏差系列
1.基本偏差代号、特点 1）基本偏差：确定零件公差带相对于零线位置的 上偏差或下偏差。它是公差带位置标准化的唯一 指标。
(2)基本偏差代号：
拉丁字母（按英文读音），孔大写、轴小写。 在26个字 母中除去易与其它混淆的I、L、O、Q、W，再加上七个用两个 字母表示的代号（CD、EF、FG、JS、ZA、ZB、ZC），共有 28个代号，即孔和轴各有28个基本偏差。其中JS和js相对于零线 完全对称。
A B EI + 0 孔 C CD D K M N E EF P R S F FG G H J T U V X Y Z JS ZA ZB ZC ES
基本尺寸
A
B
EI + 0 -
孔 C CD D K M N E EF P R S F FG G H J T U V X Y Z JS ZA ZB ZC ES

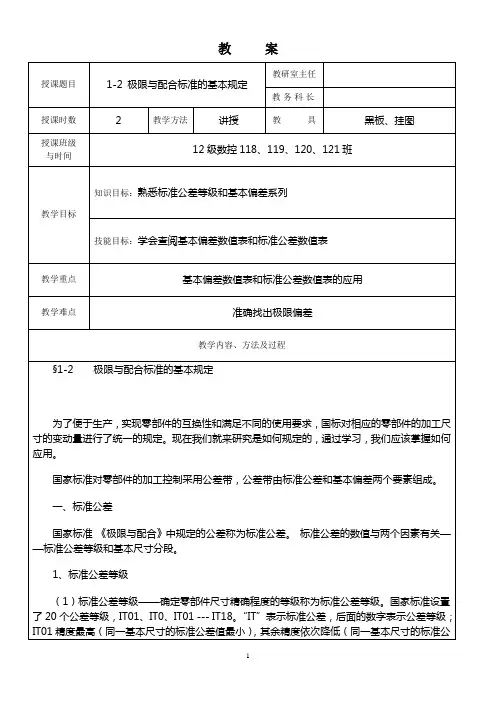

§1-2

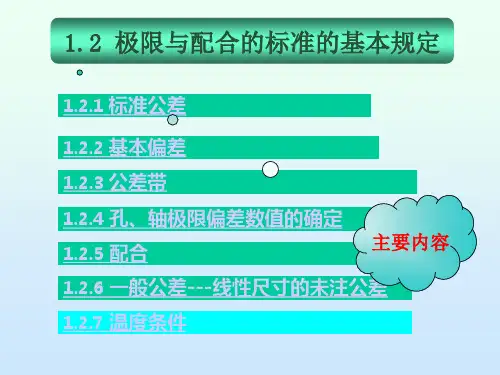

极限与配合标准的主要内容
一、标准公差等级及其代号
公 差 等 级 分 为 20 级 ， 用 IT01 、 IT0 、 IT1 、 IT2 、 IT3„IT18来表示。IT01 IT0 IT1 IT2 IT3 IT4 … IT15 IT16 IT17 IT18
注意：1. 高于8级的公差等级是7、6„而大于8级的公差等级是 9、10 „ 2. 公差等级相同，尺寸的精确程度相同。
2．另一极限偏差的确定

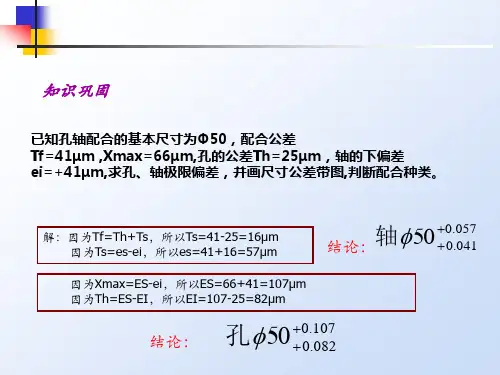

另一个极限偏差的数值，可由极限偏差和标准公差的关系式进行计算。 轴 es=ei+IT 或 ei=es－IT 孔 ES=EI+IT 或 EI=ES－IT
【例1－9】查表确定下列各尺寸的标准公差和基本偏差，并计算另一极限偏差。 （1）φ8e7 （2）φ50D8 （3）φ80R6
