第二章光滑圆柱体结合的极限与配合第一节极限与配合的基本术语定义为使零件具有互换性，并不要求零件都准确地制成一个指定的尺寸，而只要求零件尺寸处在某一合理的变动范围之内。
对于相互结合的零件，既要保证相互结合的尺寸之间形成一定的关系，以满足不同的使用要求，又要在制造上经济合理。
于是形成“极限与配合”的概念。
“极限”协调机器零件的使用要求与经济性之间的矛盾，而“配合”则反映零件结合时相互之间的关系。
光滑圆柱体结合是机械制造中由孔和轴构成的应用最广泛的一种结合形式。
其中直径是关于圆柱体结合的主要参数。
圆柱体结合的极限与配合是机械工程的重要基础标准。
它不仅用于圆柱体内、外表面的结合，也适用于其他由单一尺寸确定的结合关系，如键与花键、滑套与滑道之间的配合等。
广义地讲，极限与配合的标准化几乎涉及国民经济的各个部门，是国际上公认的特别重要的基础标准之一。
有利于机械装置的设计、制造、使用和维修；有利于保证机器零件的精度、使用性能和寿命等要求；有利于刀具、量具、机床等工艺设备的生产和制造。
一、基本术语和定义1．孔和轴孔：通常指圆柱形内表面及其他内表面（由两平行平面或切平面形成的包容面）由单一尺寸确定的部分。
轴：通常指圆柱形外表面及其他外表面（由两平行平面或切平面形成的被包容面）由单一尺寸确定的部分。
从装配关系讲，孔为包容面，在它之内无材料，且越加工越大；轴为被包容面，在之外无材料，且越加工越小。
孔、轴具有广泛含义。
不仅表示通常圆柱形的内、外表面，也包括由平行平面或切平面形成的包容面和被包容面。
D1、D2、D3和D4 确定的各组平行平面或切平面所形成的包容面都称为孔。
d1、d2、d3和d4 确定的圆柱形外表面和各组平行平面或切平面所形成的被包容面都称为轴。
如果两平行平面或切平面既不能形成包容面，也不能形成被包容面，则它们既不是孔也不是轴。
如由L1、L2和L3各尺寸确定的各组平行平面和切平面。
2．有关尺寸的术语(1)尺寸用特定单位表示长度值的数值。
第二章 极限与配合答案一、名词解释1.互换性：机械装配时，若同一规格的零部件，不需经过任何挑选或修配，便能安装在机械上，并且能够达到规定的功能要求，则称这样的零部件具有互换性。
2.不完全互换：仅组内零件进行互换，组与组间不可互换，故称为不完全互换。
3.实际尺寸：实际尺寸是指通过测量得到的尺寸。
4.极限尺寸：极限尺寸是指允许尺寸变化的两个界限值。
5.偏差：尺寸偏差简称偏差，是指某一尺寸减去公称尺寸所得的代数差。
6.尺寸公差：尺寸公差是指允许尺寸的变动量。
7.基本偏差：基本偏差是国家标准规定的，用来确定公差带相对于零线位置的上极限偏差或下极限偏差，一般为靠近零线的那个偏差。
8.配合：配合是指公称尺寸相同的，相互结合的孔与轴公差带之间的关系。
9.配合公差：配合公差是指间隙或过盈的允许变动量，用f T 表示。
10.标准公差：标准公差为国家标准所规定的公差值。
它是根据公差等级、公称尺寸分段等计算，再经圆整后确定的（相关知识可参阅有关资料）。
11.被测要素：在图样上给出了形状或（和）位置公差要求的要素，是检测的对象。
12.基准要素：用来确定理想被测要素的方向或（和）位置的要素。
13.表面粗糙度：是指加工表面具有的较小间距的微小峰和谷组成的微观高低不平的痕迹。
其两波峰或两波谷之间的距离（波距）很小（在1mm 以下），因此它属于微观几何形状误差，也称微观不平度。
二、填空题1. 完全互换、 不完全互换。
2.实际尺寸、公称尺寸3. mm 25φ，mm 010.25φ，mm 977.24φ，+0.010mm ，-0.023mm ，0.033mm4.上极限尺寸、下极限尺寸5.ES ，ei6. mm 993.29φ，mm 99.29φ，0.003mm ，mm 99.29φ<合格尺寸<mm 993.29φ7.小于、大于8.基本偏差、零线9.+0.991mm,0.98mm10.上，实际11.+0.021mm ，0，0，-0.01312.28，基轴制、基孔制13. mm 50φ，标准公差等级，基本偏差代号14. ￠30，6，基本偏差代号15.大，低16.公称尺寸，公差带17.孔的公差，轴的公差18.间隙配合，过渡配合，过盈配合19.20，IT01，IT1820.极限，间隙，过渡，最紧21.极限，过盈，过渡，最松22.基准孔，下，H ，0，上23.基准轴，上，h ，0，下24.越小25.过盈，过渡，间隙，过渡26.孔，轴27. 几何参数，尺寸， 形状，位置28.同轴度（同心度），对称度，位置度，线轮廓度，面轮廓度29.理想要素30.圆跳动，全跳动31. 由一个基准方格，表示基准的英文大写字母，涂黑，空白32.峰和谷组成的微观高低不平的痕迹，光洁33.轮廓算术平均偏差Ra ，轮廓的最大高度Rz 、轮廓单元的平均宽度RSm 、轮廓单元平均线高度R C 、轮廓的支承长度率Rmr(C)）。

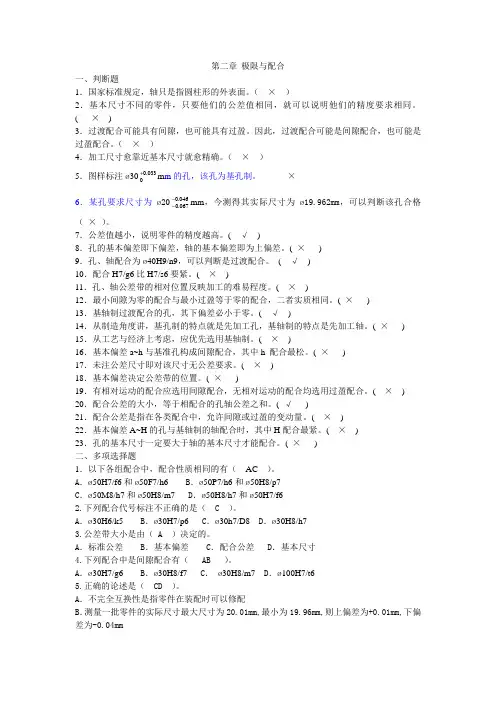

第二章 极限与配合一、判断题1．国家标准规定，轴只是指圆柱形的外表面。
（ × ）2．基本尺寸不同的零件，只要他们的公差值相同，就可以说明他们的精度要求相同。
( × )3．过渡配合可能具有间隙，也可能具有过盈。
因此，过渡配合可能是间隙配合，也可能是过盈配合。
（ × ）4．加工尺寸愈靠近基本尺寸就愈精确。
（ × ）5．图样标注ø30033.00+m m 的孔，该孔为基孔制。
×6．某孔要求尺寸为ø20046.0067.0--mm ，今测得其实际尺寸为ø19.962mm ，可以判断该孔合格（ × ）。
7．公差值越小，说明零件的精度越高。
( √ )8．孔的基本偏差即下偏差，轴的基本偏差即为上偏差。
( × ) 9．孔、轴配合为ø40H9/n9，可以判断是过渡配合。
( √ ) 10．配合H7/g6比H7/s6要紧。
( × )11．孔、轴公差带的相对位置反映加工的难易程度。
( × )12．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
( × ) 13．基轴制过渡配合的孔，其下偏差必小于零。
( √ )14．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点是先加工轴。
( × ) 15．从工艺与经济上考虑，应优先选用基轴制。
( × )16．基本偏差a~h 与基准孔构成间隙配合，其中h 配合最松。
( × ) 17．未注公差尺寸即对该尺寸无公差要求。
( × ) 18．基本偏差决定公差带的位置。
( × )19．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
( × ) 20．配合公差的大小，等于相配合的孔轴公差之和。
( √ )21．配合公差是指在各类配合中，允许间隙或过盈的变动量。
( × ) 22．基本偏差A~H 的孔与基轴制的轴配合时，其中H 配合最紧。

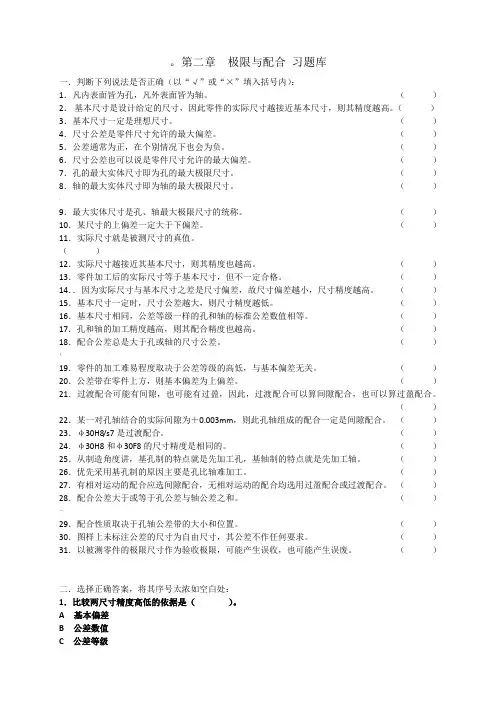

第二章极限与配合习题库一．判断下列说法是否正确（以“√”或“×”填入括号内）：1．凡内表面皆为孔，凡外表面皆为轴。
（）2．基本尺寸是设计给定的尺寸，因此零件的实际尺寸越接近基本尺寸，则其精度越高。
（）3．基本尺寸一定是理想尺寸。
（）4．尺寸公差是零件尺寸允许的最大偏差。
（）5．公差通常为正，在个别情况下也会为负。
（）6．尺寸公差也可以说是零件尺寸允许的最大偏差。
（）7．孔的最大实体尺寸即为孔的最大极限尺寸。
（）8．轴的最大实体尺寸即为轴的最大极限尺寸。
（）-9．最大实体尺寸是孔、轴最大极限尺寸的统称。
（）10．某尺寸的上偏差一定大于下偏差。
（）11．实际尺寸就是被测尺寸的真值。
（）12．实际尺寸越接近其基本尺寸，则其精度也越高。
（）13．零件加工后的实际尺寸等于基本尺寸，但不一定合格。
（）14．．因为实际尺寸与基本尺寸之差是尺寸偏差，故尺寸偏差越小，尺寸精度越高。
（）15．基本尺寸一定时，尺寸公差越大，则尺寸精度越低。
（）16．基本尺寸相同，公差等级一样的孔和轴的标准公差数值相等。
（）17．孔和轴的加工精度越高，则其配合精度也越高。
（）18．配合公差总是大于孔或轴的尺寸公差。
（）！19．零件的加工难易程度取决于公差等级的高低，与基本偏差无关。
（）20．公差带在零件上方，则基本偏差为上偏差。
（）21．过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。
（）22．某一对孔轴结合的实际间隙为＋0.003mm，则此孔轴组成的配合一定是间隙配合。
（）23．φ30H8/s7是过渡配合。
（）24．φ30H8和φ30F8的尺寸精度是相同的。
（）25．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（）26．优先采用基孔制的原因主要是孔比轴难加工。
（）27．有相对运动的配合应选间隙配合，无相对运动的配合均选用过盈配合或过渡配合。
（）28．配合公差大于或等于孔公差与轴公差之和。
