电缆桥架详解

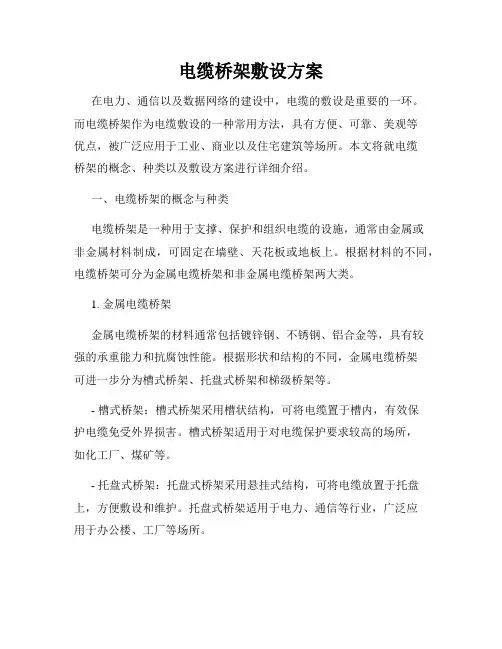

电缆桥架敷设方案在电力、通信以及数据网络的建设中，电缆的敷设是重要的一环。

而电缆桥架作为电缆敷设的一种常用方法，具有方便、可靠、美观等优点，被广泛应用于工业、商业以及住宅建筑等场所。

本文将就电缆桥架的概念、种类以及敷设方案进行详细介绍。

一、电缆桥架的概念与种类电缆桥架是一种用于支撑、保护和组织电缆的设施，通常由金属或非金属材料制成，可固定在墙壁、天花板或地板上。

根据材料的不同，电缆桥架可分为金属电缆桥架和非金属电缆桥架两大类。

1. 金属电缆桥架金属电缆桥架的材料通常包括镀锌钢、不锈钢、铝合金等，具有较强的承重能力和抗腐蚀性能。

根据形状和结构的不同，金属电缆桥架可进一步分为槽式桥架、托盘式桥架和梯级桥架等。

- 槽式桥架：槽式桥架采用槽状结构，可将电缆置于槽内，有效保护电缆免受外界损害。

槽式桥架适用于对电缆保护要求较高的场所，如化工厂、煤矿等。

- 托盘式桥架：托盘式桥架采用悬挂式结构，可将电缆放置于托盘上，方便敷设和维护。

托盘式桥架适用于电力、通信等行业，广泛应用于办公楼、工厂等场所。

- 梯级桥架：梯级桥架采用梯形结构，可将电缆固定在多层梯级上，方便布线和支撑。

梯级桥架适用于高层建筑、地铁等场所，能有效利用空间。

2. 非金属电缆桥架非金属电缆桥架的材料通常包括塑料、玻璃纤维等，具有良好的绝缘性能和防腐性能。

根据材料的不同，非金属电缆桥架可分为塑料电缆桥架和玻璃纤维电缆桥架等。

- 塑料电缆桥架：塑料电缆桥架通常采用工程塑料制成，具有重量轻、绝缘性能好等特点。

塑料电缆桥架适用于室内低密度布线，如办公室、商场等。

- 玻璃纤维电缆桥架：玻璃纤维电缆桥架具有重量轻、耐腐蚀、绝缘性能好等特点，在通信领域有着广泛应用。

二、电缆桥架的敷设方案在进行电缆桥架的敷设时，需要根据具体场地和要求制定相应的方案。

以下是一般情况下的电缆桥架敷设方案。

1. 确定敷设线路和区域首先，需要确定电缆桥架的敷设线路和具体区域。

根据电缆的类型和用途，确定电缆桥架所需的走向和长度，将敷设区域划分为不同的段落，以便后续的施工工作。

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

一、电缆桥架概述电缆桥架是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构；由支架、托臂和安装附件等组成。

二、电缆桥架的生产工艺三、电缆桥架的分类电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆受到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）、大跨距电缆桥架等。

1、槽式电缆桥架槽式电缆桥架是一种全封闭型的电缆桥架。

用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。

2、托盘式电缆桥架托盘式桥架是半密封型，跟镀锌槽式桥架的样子非常相似。

托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。

3、梯式电缆桥架梯式电缆桥架外型像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好；CQ1-T型梯级式电缆桥架根据国内外有关资料改进设计的。

4、大跨距电缆桥架大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

四、电缆桥架的安装电缆桥架作为布线工程的一个配套项目，设计选型过程应根据弱电各个系统缆线的类型、数量合理选定适用的桥架。

电缆桥架的组成结构应满足强度、刚度及稳定性要求，且应符合下列规定：①桥架的承载能力不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值；②梯架、托盘在允许安全工作载荷作用下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；③钢制托臂在允许承载下的偏斜与臂长比值不宜大于1／100；④核电厂安全级电路电缆桥架应满足抗震Ⅰ类物项设计要求，应同时采用运行安全地震震动和极限安全地震震动进行抗震设计。

细讲电缆桥架一、电缆桥架的简介电缆桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

是应用在水平布线和垂直布线系统的安装通道。

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。

这里需要提到一个托盘的概念，很多人把桥架与托盘混为一体，认为功能大体相同，其实不然。

桥架与线槽存在很大的区别，主要有：桥架主要用于敷设电力电缆和控制电缆，线槽用于敷设导线和通讯线缆;桥架相对大(200×100到600×200)，线槽相对较小;桥架拐弯半径比较大，线槽大部分拐直角弯;桥架跨距比较大，线槽比较小;固定、安装方式不同;在某些场所，桥架没盖，线槽通常全是带盖封闭的线槽来走线，桥架则是用来走电缆的。

二、电缆桥架的分类电线电缆按应用主要分为三大类1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

三、电缆桥架的选择1、电缆桥架型式及种类的选择1）需屏蔽电气干扰的电缆网路或有防护外部(如：有腐蚀液休，易燃粉尘等环境)影响的请求时，应选用槽式复合型防腐屏蔽电缆桥架(带盖)。

2）强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架、托臂、支架也要选用同样资料，进步桥架及附件的运用寿命，电缆桥架在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3）除上述状况外，可依据现场还环境及技术请求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1． JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973． QB/T1453-92电缆桥架4． JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5． DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000 四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

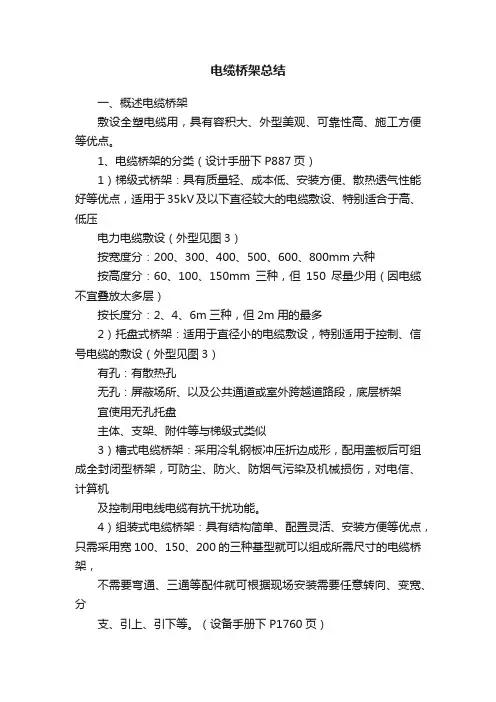

电缆桥架总结一、概述电缆桥架敷设全塑电缆用，具有容积大、外型美观、可靠性高、施工方便等优点。

1、电缆桥架的分类（设计手册下P887页）1）梯级式桥架：具有质量轻、成本低、安装方便、散热透气性能好等优点，适用于35kV及以下直径较大的电缆敷设、特别适合于高、低压电力电缆敷设（外型见图3）按宽度分：200、300、400、500、600、800mm六种按高度分：60、100、150mm三种，但150尽量少用（因电缆不宜叠放太多层）按长度分：2、4、6m三种，但2m用的最多2）托盘式桥架：适用于直径小的电缆敷设，特别适用于控制、信号电缆的敷设（外型见图3）有孔：有散热孔无孔：屏蔽场所、以及公共通道或室外跨越道路段，底层桥架宜使用无孔托盘主体、支架、附件等与梯级式类似3）槽式电缆桥架：采用冷轧钢板冲压折边成形，配用盖板后可组成全封闭型桥架，可防尘、防火、防烟气污染及机械损伤，对电信、计算机及控制用电线电缆有抗干扰功能。

4）组装式电缆桥架：具有结构简单、配置灵活、安装方便等优点，只需采用宽100、150、200的三种基型就可以组成所需尺寸的电缆桥架，不需要弯通、三通等配件就可根据现场安装需要任意转向、变宽、分支、引上、引下等。

（设备手册下P1760页）5）大跨度桥架：强度、稳定性更好、采用双边或双梯边结构6）防火型电缆桥架：（设备手册下P1769页）7）线槽：（设备手册下P1809页）适用于敷设计算机电缆、通信电缆、照明电线及其它高灵敏度系统的控制电缆、信号电缆等。

具有屏蔽、抗干扰性能，不仅可以敷设电缆和电缆、还可以安装插座、熔断器、小型低压断路器、吊装灯具等。

2、电缆桥架的构成：1）桥架主体：直通、弯通、水平三通、水平四通、垂直凹弯通、垂直凸弯通等（见图3和图1-1）；2）支架：支撑电缆桥架和电缆的主要部件。

由立柱、立柱底座、托臂组成，可以组成悬吊式、直立式、侧壁式、单通、双通和多层等不同型式。

a、立柱：支撑电缆桥架的主要部件，间距设置（见图1-12）分类：工字钢立柱：适用于电缆多、载荷重、跨度大的场所丁字钢立柱：载荷轻时作单边吊装槽钢立柱：垂直引上、引下或作吊装立柱角钢立柱：载荷轻、单边吊装异形立柱：单边吊装注：各种立柱均与一定的托臂和立柱底座配套使用。

电缆桥架规格重量全解电缆桥架，又称电缆桥架、电缆托架、电缆支架，是一种用于电缆敷设、线路敷设的金属构件。

常用于工业、公共设施的电缆配线等场合。

电缆桥架分为各种规格和型号，本文将为您介绍电缆桥架的规格和重量，方便您选择合适的产品。

规格电缆桥架主要有两种规格：预镀和后镀。

其中预镀的电缆桥架属于冷镀锌产品，主要特点是表面呈现出灰白色，具有强抗腐蚀性。

后镀则需在冷定压后使用热镀锌进行加工，表面处理成有着金属质感的银色，并有着更加优异的耐腐蚀性。

根据其材质不同，电缆桥架也可被分为不锈钢，钢质，铝质，玻璃钢等。

电缆桥架的尺寸有国标以及美标两种。

电缆桥架的尺寸为规格身高ｘ规格宽度。

规格身高通常表述成30-150，规格宽度通常为50-1000，也有更大的尺寸，可根据不同需求定制。

另外，为了在使用中更方便，电缆桥架还分为直角三方、四方、U型、梯形、托盘彩壳等多种形式。

重量电缆桥架的重量根据规格、厚度、输入输出数量等因素不同而异。

一般情况下，重量可通过长度和数量来计算。

在实际使用中，常用以下公式对重量进行估算：立式桥架质量=宽度×高度×长度横式桥架质量=宽度×厚度×长度×数量其中，横式桥架通常比立式桥架重。

同时，电缆桥架的重量还和其材质、规格有关。

下表是电缆桥架的重量标准，仅供参考：规格重量（kg/m）30×50 0.5460×100 2.4960×150 2.8880×200 4.04210×1050 43.29需要注意的是，较大较重的电缆桥架建议在安装前进行一定的试压和结构分析，并且需要使用固定螺丝对其稳定固定。

以上内容是关于电缆桥架规格重量的全解，希望能够对您有所帮助。

如果您需要更加详细的信息，也可以参考国家相关标准或与厂家沟通。

电缆桥架的类型
电缆桥架是一种用于支撑和保护电缆的设备，通常用于建筑物、厂房、隧道等场所。

根据不同的使用场合和要求，电缆桥架可以分为多种类型。

1. 桥式电缆桥架
桥式电缆桥架是最常见的一种类型，它由悬挂在两侧支架上的横梁和
纵向支撑构成。

这种类型的电缆桥架适用于跨越较大距离或需要承载
较重负荷的场合。

2. 梯式电缆桥架
梯式电缆桥架由平行排列的梯形支撑构成，类似于楼梯。

这种类型的
电缆桥架适用于需要在垂直方向上穿越建筑物或设备的场合。

3. 单层和双层托盘式电缆桥架
托盘式电缆桥架是一种平面结构，由多个平行排列的托盘组成。

单层
托盘式电缆桥架适用于轻负荷和短距离场合，而双层托盘式电缆桥架
则可以承载更大的负荷和跨越更长的距离。

4. 网式电缆桥架
网式电缆桥架是一种由钢丝网制成的结构，它可以适应各种形状和大小的电缆。

这种类型的电缆桥架适用于需要穿越曲线或弯曲区域的场合。

5. 洞壁式电缆桥架
洞壁式电缆桥架是一种直接安装在墙壁上的设备，它可以节省空间并保护墙面。

这种类型的电缆桥架适用于需要穿越墙体或隔板的场合。

6. 地面式电缆桥架
地面式电缆桥架是一种直接安装在地面上的设备，它可以保护地下电缆并便于维护。

这种类型的电缆桥架适用于需要穿越地下管道或通道的场合。

总之，不同类型的电缆桥架都有各自特定的应用场合和优点。

在选择和设计时，需要根据实际需求进行综合考虑，并确保符合相关标准和规定。

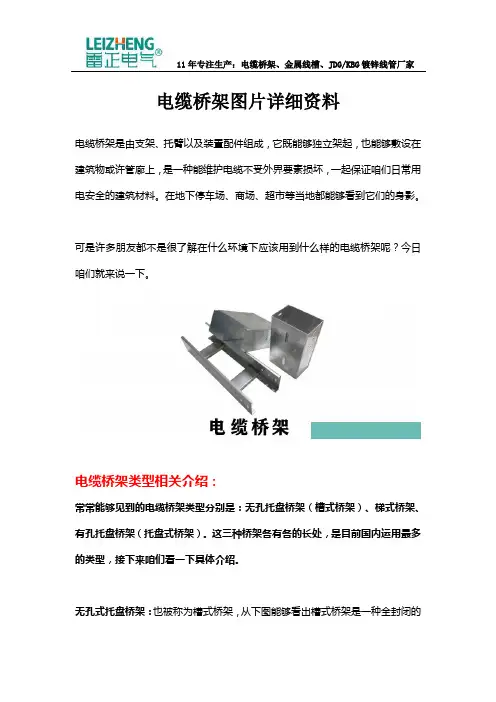

电缆桥架图片详细资料电缆桥架是由支架、托臂以及装置配件组成，它既能够独立架起，也能够敷设在建筑物或许管廊上，是一种能维护电缆不受外界要素损坏，一起保证咱们日常用电安全的建筑材料。

在地下停车场、商场、超市等当地都能够看到它们的身影。

可是许多朋友都不是很了解在什么环境下应该用到什么样的电缆桥架呢？今日咱们就来说一下。

电缆桥架类型相关介绍：常常能够见到的电缆桥架类型分别是：无孔托盘桥架（槽式桥架）、梯式桥架、有孔托盘桥架（托盘式桥架）。

这三种桥架各有各的长处，是目前国内运用最多的类型，接下来咱们看一下具体介绍。

无孔式托盘桥架：也被称为槽式桥架，从下图能够看出槽式桥架是一种全封闭的电缆桥架，它的全封闭特征给它带来了非常好的抗干扰和抗腐蚀优势，能够更好得让电缆不会收到外界要素而损坏。

常常被运用在电子设备较多的机房，信号较激烈的通讯塔等……需要高灵敏系统的操控电缆的环境中。

梯式桥架：梯式桥架是职业依据国内外有关资料及同类产品改善研制而成的一个新式桥架，从下图能够看出它的外观跟梯子差不多，具有重量轻，成本低，造型独具匠心，装置便当、散热、透气性好等长处。

它适用于一般直径较大电缆的敷设，特别问适用于高、低压动力电缆的敷设。

有孔式托盘桥架：也被人称为托盘式桥架，从姓名就能够看出来它跟槽式桥架的样式是差不多的，差异就在于托盘式桥架带有打孔，那么这些孔是用来干什么的呢？信任我们都猜到了一点，这些孔是用来散热的，也是由于这些孔才让托盘式桥架称为常常被运用的桥架。

所以托盘式电缆桥架有着重量轻、载荷大、外型美丽、结构简略、设备便当等长处。

它不只适用于电力电缆设备，也适用于操控电缆的敷设。

电缆桥架质料介绍：电缆桥架按质料可分为：镀锌桥架、铝合金桥架、不锈钢桥架镀锌桥架：镀锌桥架的原材料叫“冷镀锌轧板”。

冷镀锌轧板是将钢板通过化学清洗后放置入电镀液中（内含氧化锌），通电后锌分子被电离出来被附着在钢板的外表构成镀锌，再将冷镀锌轧板通过制造成型为镀锌桥架。

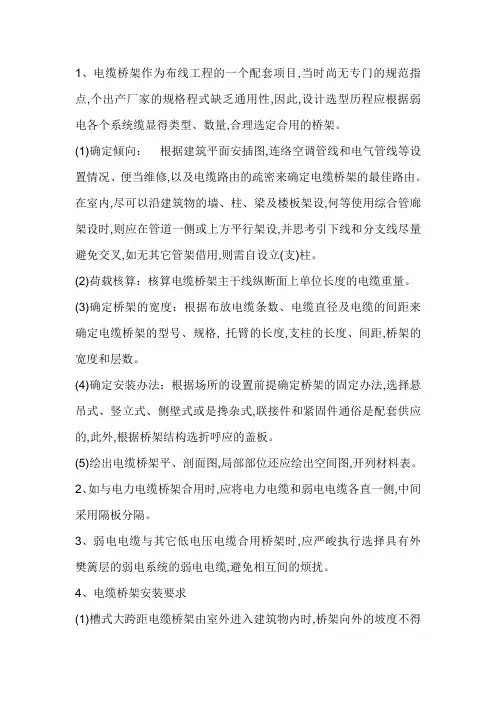

1、电缆桥架作为布线工程的一个配套项目,当时尚无专门的规范指点,个出产厂家的规格程式缺乏通用性,因此,设计选型历程应根据弱电各个系统缆显得类型、数量,合理选定合用的桥架。

(1)确定倾向：根据建筑平面安插图,连络空调管线和电气管线等设置情况、便当维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可以沿建筑物的墙、柱、梁及楼板架设,何等使用综合管廊架设时,则应在管道一侧或上方平行架设,并思考引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载核算：核算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装办法：根据场所的设置前提确定桥架的固定办法,选择悬吊式、竖立式、侧壁式或是搀杂式,联接件和紧固件通俗是配套供应的,此外,根据桥架结构选折呼应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严峻执行选择具有外樊篱层的弱电系统的弱电电缆,避免相互间的烦扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在一致高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料核算将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高改变,也可用局部大样图或剖面图泄漏显示。

(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装办法、型号规格、标高,可赞许在平面上列表说明,也可分段标出用不合的剖面图、单线图或大样图泄漏显示。

电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% S＝S/h＝S0/40%h式中：h为电缆桥架净高。

注意事项1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。

2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。

3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。

4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

5、电缆桥架装置应有可靠接地。

如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。

电缆桥架目录[隐藏]电线电缆桥架设计桥架结构桥架荷载及荷载特性桥架的胀缩问题接地桥架设计及安装要求电缆桥架各部件名称含义及一般术语电缆桥架的结构形式电线电缆桥架设计桥架结构桥架荷载及荷载特性桥架的胀缩问题接地桥架设计及安装要求电缆桥架各部件名称含义及一般术语电缆桥架的结构形式[编辑本段]电线电缆桥架设计智能建筑的弱电系统,通常有多个信息监控和通信设施诸如BA(楼宇自动化)、OA (办公自动化)、CA(通信自动化)等相应的系统组成,以BA为例,除了建筑物本身的供电、供排水、空调、电梯和停车场等设施配置必要的信息监控外,还有SA(安保自动化)、FA(消防自动化)等若干个子系统,实现系统集成或部分系统集成。

根据建筑主体的功能需求来确定其等级和内容,这些系统包括不同类别的电缆和导线,其中有些是属于有源缆线(电源电压一般为DC12/24/48V和AC 220V),有些则是无源电(光)缆线(如数据电缆、视频同轴电缆等),因此,在布线方式和路由选择的排列进行设计时,应该加以区别,不但应该符合规范的要求,还要考虑布线的安全性、可扩性、经济性和美观,便于维修,电缆桥架作为承载各种电缆敷设的载体,从属于布线的需要,同样应遵循上述原则加以实施。

由于建筑物内多种管线平行交叉,空间有限,特别是大型写字楼、金融商厦、酒店、场馆等建筑,信息点密集,缆线敷设除了采用楼板沟槽和墙内埋管方式外,在竖井和屋内天棚吊顶内广泛采用电缆桥架,提供不同走向的布线,弱电系统的各种缆线分类布放在桥架内,其最佳路由选择和安装方式要根据走向的要求,并结合建筑结构和空调、电气等管线协商的位置加以确定,无源缆线不能与有源电缆并排铺设, 受条件所限铺放同一桥架内,其间必须采用金属隔板分设,引出的缆线尽量避免平面交叉,桥架穿越楼板,墙体或伸缩缝时,应该在建筑图上标出予留相应的空洞和位置,避免因遗漏等到施工时临时钻空,可能伤及土建结构。

为了防止电磁辐射的干扰(EMC)，在桥架的设计中，应考虑桥架的封闭性。

电缆桥架介绍（专业资料）桥架是一个支撑和放电缆的支架。

桥架在工程上用的很普遍，只要铺设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，，每个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆线的类型、数量，合理选定适用的桥架。

电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点，施工人员都应了解电缆桥架型号及规格区别。

1.桥架的分类：电缆桥架依照原料分类有钢板、铝合金、铝合金、玻璃钢、无机资料等；依照结构分类有梯架式、托盘式（有孔托盘式、无孔托盘式）、槽式、等；按防火要求分类有普通型和耐火性；从功能分类有普通型和节能型。

2.电缆桥架的组成结构应满意强度、刚度及安稳性要求，且应符合下列规则：①桥架的承载才能不得超过使桥架开始产生永久变形时的最大荷载除以安全系数为1．5的数值；②梯架、托盘在答应安全作业载荷效果下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；③钢制托臂在答应承载下的偏斜与臂长比值不宜大于1／100；④核电厂安全级电路电缆桥架应满意抗震Ⅰ类物项规划要求，应一起选用运行安全地震轰动和极限安全地震轰动进行抗震规划。

3.支撑和固定：电缆桥架水平装置时，按荷载选取最佳跨距最支撑，且支撑点距离宜为1.5~3米。

笔直装置时，其固定点距离不宜大于2米。

当不能满足要求时，应选用大跨度电缆桥架。

4.装置高度：除技术夹层和特殊场所外，电缆桥架水平段，距地上高度不宜低于2.5米，笔直段距地上高度不宜低于1.8米。

除在电气专用房间内外，当不能满足要求时，应采取防机械损害办法。

5.桥架与各种管道、桥架之间的净距离应符合下列规则：①电力电缆桥架之间不该小于300mm；电信（控制）电缆桥架与电力电缆桥架之间不该小于500mm，当有屏蔽办法时，不该小于300mm；控制电缆桥架之间不该小于200mm；电缆桥架距顶棚、楼板或梁等其他障碍物不宜小于300mm；当两组或两组以上电缆桥架在同一高度平行装置时，各相邻电缆桥架之间应留有满足维护、检修的距离。

电缆桥架产品知识电缆桥架产品简介一、电缆桥架的适用范围：随着现代化地飞速发展，电缆桥架得到了广泛地应用，它使电线、电缆的敷设达到了标准化、系列化、通用化水平，它为工程设计、施工安装、生产自动化提供了新途径。

广泛应用于炼油、化工、纺织、冶金、电力、机械、广播电视、国防、医学、船舶等单位。

XQJ系列电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线等室内外架空、电缆沟、隧道的敷设。

二、型号、代号以及产品的分类：□—□—□—□—□表示桥架的高度（cm用阿拉伯数字表示）表示桥架的宽度（cm用阿拉伯数字表示）表示桥架的走向类别（用阿拉伯数字表示）如:1为直通2为弯通3为三通4为四通5为凹凸变通表示结构型式（用英文字母表示）T为梯级式P为托盘式C为槽式ZH为组合式H为立柱TB为托臂L为铝合金BRC为玻璃钢FHC为防火表示汇线电缆桥架系列例：1、XQJ-C12010表示槽式直通桥架，宽度为20cm，高度为10cm2、XQJ-H1A30表示工字钢立柱，长度为30cm3、XQJ-FHC23015表示防火水平弯通桥架，宽度为30cm，高度为15cm三、电缆桥架的种类：1、XQJ型钢制电缆桥架：分为梯级式、托盘式、槽式和组合式四种类型。

其表面处理分为：酸洗镀锌、镀锌后喷漆、镀锌后静电喷塑、热镀锌等几种；2、XQJ-L型铝合金电缆桥架：分为梯级式、托盘式、槽式三种类型，其表面无需表面处理。

它具有式样新颖、重量轻、耐腐蚀、使用寿命长、安装方便等优点，它适用于一般环境地区、沿海地区、高湿度和有腐蚀性的环境中；3、BRC型玻璃钢阻燃防腐电缆桥架：均为槽式全密封桥架，其表面可以是乳白色本色，也可以按用户要求加工成不同的国标颜色。

它具有重量轻、结构简单、耐腐蚀、使用寿命长、不燃烧等优点，特别适用于化工、制药、沿海地区、高层建筑防腐防火等环境；4、FHC型防火电缆桥架：也称金属防火槽盒。

结构为内衬防火材料、外为钢制材料构成。

电缆桥架你真的能认全吗？一分钟看图片带你了解桥架！电缆桥架简介：电缆桥架分为槽式、托盘式、梯式、网式等结构，由支架、支架臂和安装附件组成。

建筑物内的桥梁可以独立架设，也可以附设在各种建筑物和走廊的支架上。

应体现结构简单、造型美观、配置灵活、维护方便等特点，所有部件都需要镀锌处理。

建筑物外的露天设置的桥梁，在附近的海岸和腐蚀区，材质必须具有防腐、湿气、附着力高、耐冲击强度高的物性。

电缆桥架的选择桥架有许多种类型，最常用的是：槽式桥架，托盘桥架，梯形桥架（见下图）。

槽式电缆桥架：这是一种完全封闭的桥架，有很好的保护，就像把电缆放入盒子里一样，可以很好的隔离外界环境对电源的干扰。

托盘桥架：托盘桥架半密封，类似于槽式桥架的外形，但考虑到电缆的发热，在托盘的下部开孔用于散热。

梯形桥架：形状与梯形相似，中间装置用于加强支撑性能。

梯形桥架重量轻，承载力强，散热效果好。

镀锌桥架：镀锌桥架最初是“普通钢桥架”。

首先，对普通钢桥表面进行清洗除垢，去除表面杂质。

然后，将其放入含有氧化锌的电镀液中，通电使锌分子电离并附着在钢桥架表面，形成一层厚的锌层，制成镀锌桥架。

不锈钢桥架：以304不锈钢板为生产原料，表面无需其他处理即可成型使用，比其他材料制成的桥架综合性能更好。

电缆桥架的表面处理主要包括：防火桥架、喷塑桥架和热浸锌桥架。

防火桥架：加工普通钢金属桥架涂上防火隔热防火涂料。

它是桥架性能的改善，具有耐热、耐水、耐腐蚀等性能。

因为桥架不能燃烧，所以只有燃烧的电缆，防火桥架的防火原理。

热浸镀锌桥架：热浸镀锌桥是冷镀锌桥通过物理磨削去除原有的锌层，然后将桥进入600℃高温熔锌溶液，使桥面粘附厚锌层。

与镀锌桥相比础上得到提高，耐腐蚀性和使用寿命比镀锌桥长。

喷塑桥架：它是在普通金属桥表面加工一层静电粉末，使桥表面光滑美观，也可使喷塑颜色与安装环境相匹配。

以上便是电缆桥架的图片大全介绍，希望看完以后能帮助到大家。
