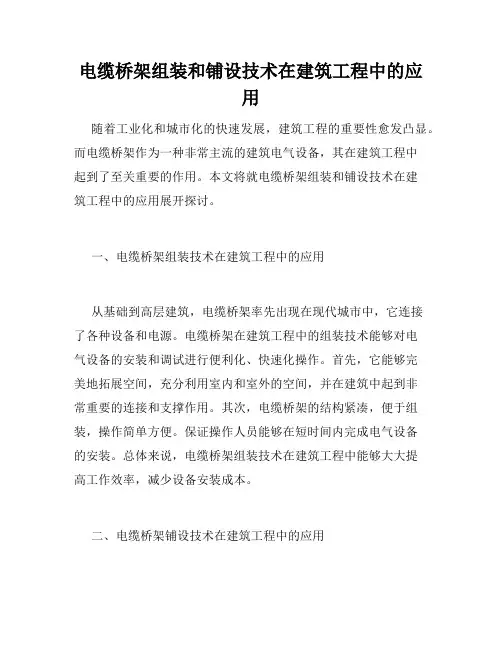

电缆桥架组装和铺设技术在建筑工程中的应用随着工业化和城市化的快速发展，建筑工程的重要性愈发凸显。

而电缆桥架作为一种非常主流的建筑电气设备，其在建筑工程中起到了至关重要的作用。

本文将就电缆桥架组装和铺设技术在建筑工程中的应用展开探讨。

一、电缆桥架组装技术在建筑工程中的应用从基础到高层建筑，电缆桥架率先出现在现代城市中，它连接了各种设备和电源。

电缆桥架在建筑工程中的组装技术能够对电气设备的安装和调试进行便利化、快速化操作。

首先，它能够完美地拓展空间，充分利用室内和室外的空间，并在建筑中起到非常重要的连接和支撑作用。

其次，电缆桥架的结构紧凑，便于组装，操作简单方便。

保证操作人员能够在短时间内完成电气设备的安装。

总体来说，电缆桥架组装技术在建筑工程中能够大大提高工作效率，减少设备安装成本。

二、电缆桥架铺设技术在建筑工程中的应用电缆桥架的铺设技术在建筑工程中是至关重要的，这是因为其起到了连接和支撑电气设备的重要作用。

在建筑工程中，电缆桥架的合理铺设，能够分流和导向大量的电线和电缆，让其运转更加稳定安全。

良好的铺设技术不仅可以达到美观和安全的效果，同样也可以节约电气设备的支撑成本。

在铺设电缆桥架的时候，需要特别注意桥架与建筑构件之间的精准连接，并对每个连接点进行扎实的螺栓联接。

另外，在选择电缆桥架材料的时候也要注意材料的质量和它的耐久性。

三、电缆桥架在建筑中的其他应用除了电缆桥架组装和铺设技术外，电缆桥架在建筑中还有一些其他比较重要的应用。

比如，电缆桥架还可以用于显著地改善建筑物电力系统的质量，并确保其安全运行。

此外，电缆桥架的铺设可以保护电缆不受外来损伤，并为增加设备和布线的灵活性提供了许多方便。

电缆桥架还可以作为建筑物的重要设计补充，照亮整个建筑物。

因此，电缆桥架在建筑工程中的应用非常广泛。

总之，电缆桥架组装技术和铺设技术在建筑工程中的应用及其对电气设备的保护和支撑发挥了重要的作用。

建筑工程现在经常采用现代技术，如3D打印或智能化控制系统，来支撑电气设备的安装等。

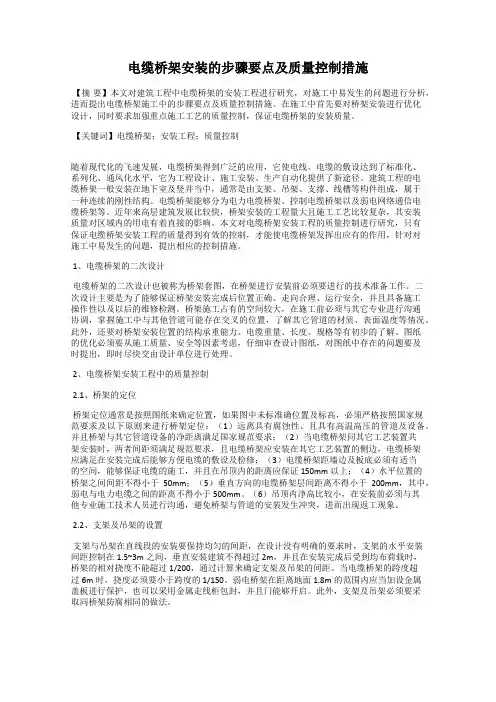

电缆桥架安装的步骤要点及质量控制措施【摘要】本文对建筑工程中电缆桥架的安装工程进行研究，对施工中易发生的问题进行分析，进而提出电缆桥架施工中的步骤要点及质量控制措施。

在施工中首先要对桥架安装进行优化设计，同时要求加强重点施工工艺的质量控制，保证电缆桥架的安装质量。

【关键词】电缆桥架；安装工程；质量控制随着现代化的飞速发展，电缆桥架得到广泛的应用，它使电线、电缆的敷设达到了标准化、系列化、通风化水平，它为工程设计、施工安装、生产自动化提供了新途径。

建筑工程的电缆桥架一般安装在地下室及竖井当中，通常是由支架、吊架、支撑、线槽等构件组成，属于一种连续的刚性结构。

电缆桥架能够分为电力电缆桥架、控制电缆桥架以及弱电网络通信电缆桥架等。

近年来高层建筑发展比较快，桥架安装的工程量大且施工工艺比较复杂，其安装质量对区域内的用电有着直接的影响。

本文对电缆桥架安装工程的质量控制进行研究，只有保证电缆桥架安装工程的质量得到有效的控制，才能使电缆桥架发挥出应有的作用，针对对施工中易发生的问题，提出相应的控制措施。

1、电缆桥架的二次设计电缆桥架的二次设计也被称为桥架套图，在桥架进行安装前必须要进行的技术准备工作。

二次设计主要是为了能够保证桥架安装完成后位置正确、走向合理、运行安全，并且具备施工操作性以及以后的维修检测。

桥架施工占有的空间较大，在施工前必须与其它专业进行沟通协调，掌握施工中与其他管道可能存在交叉的位置，了解其它管道的材质、表面温度等情况。

此外，还要对桥架安装位置的结构承重能力、电缆重量、长度、规格等有初步的了解。

图纸的优化必须要从施工质量、安全等因素考虑，仔细审查设计图纸，对图纸中存在的问题要及时提出，即时尽快交由设计单位进行处理。

2、电缆桥架安装工程中的质量控制2.1、桥架的定位桥架定位通常是按照图纸来确定位置，如果图中未标准确位置及标高，必须严格按照国家规范要求及以下原则来进行桥架定位：（1）远离具有腐蚀性、且具有高温高压的管道及设备。

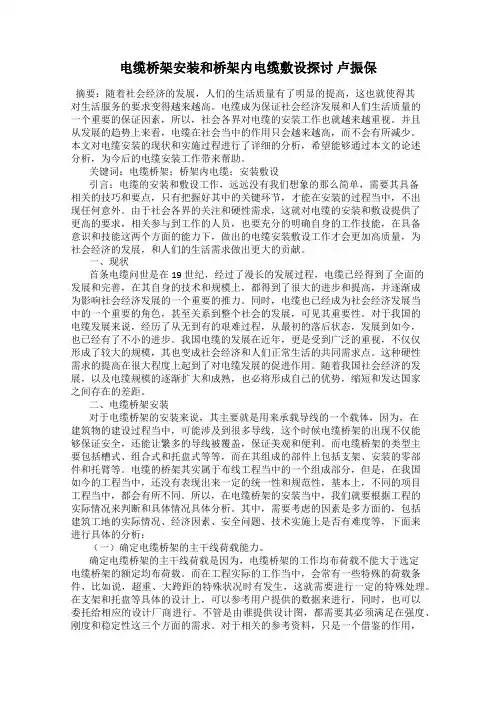

电缆桥架安装和桥架内电缆敷设探讨卢振保摘要：随着社会经济的发展，人们的生活质量有了明显的提高，这也就使得其对生活服务的要求变得越来越高。

电缆成为保证社会经济发展和人们生活质量的一个重要的保证因素，所以，社会各界对电缆的安装工作也就越来越重视。

并且从发展的趋势上来看，电缆在社会当中的作用只会越来越高，而不会有所减少。

本文对电缆安装的现状和实施过程进行了详细的分析，希望能够通过本文的论述分析，为今后的电缆安装工作带来帮助。

关键词：电缆桥架；桥架内电缆；安装敷设引言：电缆的安装和敷设工作，远远没有我们想象的那么简单，需要其具备相关的技巧和要点，只有把握好其中的关键环节，才能在安装的过程当中，不出现任何意外。

由于社会各界的关注和硬性需求，这就对电缆的安装和敷设提供了更高的要求，相关参与到工作的人员，也要充分的明确自身的工作技能，在具备意识和技能这两个方面的能力下，做出的电缆安装敷设工作才会更加高质量，为社会经济的发展，和人们的生活需求做出更大的贡献。

一、现状首条电缆问世是在19世纪，经过了漫长的发展过程，电缆已经得到了全面的发展和完善，在其自身的技术和规模上，都得到了很大的进步和提高，并逐渐成为影响社会经济发展的一个重要的推力。

同时，电缆也已经成为社会经济发展当中的一个重要的角色，甚至关系到整个社会的发展，可见其重要性。

对于我国的电缆发展来说，经历了从无到有的艰难过程，从最初的落后状态，发展到如今，也已经有了不小的进步。

我国电缆的发展在近年，更是受到广泛的重视，不仅仅形成了较大的规模，其也变成社会经济和人们正常生活的共同需求点。

这种硬性需求的提高在很大程度上起到了对电缆发展的促进作用。

随着我国社会经济的发展，以及电缆规模的逐渐扩大和成熟，也必将形成自己的优势，缩短和发达国家之间存在的差距。

二、电缆桥架安装对于电缆桥架的安装来说，其主要就是用来承载导线的一个载体，因为，在建筑物的建设过程当中，可能涉及到很多导线，这个时候电缆桥架的出现不仅能够保证安全，还能让繁多的导线被覆盖，保证美观和便利。

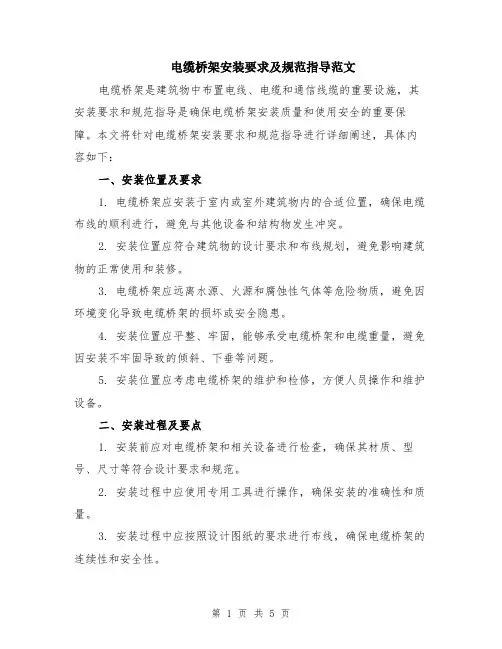

电缆桥架安装要求及规范指导范文电缆桥架是建筑物中布置电线、电缆和通信线缆的重要设施，其安装要求和规范指导是确保电缆桥架安装质量和使用安全的重要保障。

本文将针对电缆桥架安装要求和规范指导进行详细阐述，具体内容如下：一、安装位置及要求1. 电缆桥架应安装于室内或室外建筑物内的合适位置，确保电缆布线的顺利进行，避免与其他设备和结构物发生冲突。

2. 安装位置应符合建筑物的设计要求和布线规划，避免影响建筑物的正常使用和装修。

3. 电缆桥架应远离水源、火源和腐蚀性气体等危险物质，避免因环境变化导致电缆桥架的损坏或安全隐患。

4. 安装位置应平整、牢固，能够承受电缆桥架和电缆重量，避免因安装不牢固导致的倾斜、下垂等问题。

5. 安装位置应考虑电缆桥架的维护和检修，方便人员操作和维护设备。

二、安装过程及要点1. 安装前应对电缆桥架和相关设备进行检查，确保其材质、型号、尺寸等符合设计要求和规范。

2. 安装过程中应使用专用工具进行操作，确保安装的准确性和质量。

3. 安装过程中应按照设计图纸的要求进行布线，确保电缆桥架的连续性和安全性。

4. 安装时应保持桥架与墙壁或地面的距离符合规范要求，避免结构松动或扭曲。

5. 安装过程中应注意电缆桥架的接地问题，确保电缆系统的安全运行。

6. 安装完成后应进行检查和测试，确保电缆桥架的质量和使用安全。

三、安装规范及标准1. 安装时应遵循国家相关标准和规范，如《电缆桥架布线设计规范》等，确保安装质量符合要求。

2. 安装过程中应按照相关施工规范进行操作，如《建筑电气装置工程施工及验收规范》等，确保工程质量和安全性。

3. 安装完成后应进行完整的验收和检测，按照相关规范进行测试，确保电缆桥架的性能和安全符合标准要求。

4. 安装过程中应使用合格的材料和设备，符合国家相关标准要求，确保电缆桥架的质量和可靠性。

5. 安装单位应具备相应的资质和经验，施工人员应经过专业培训和考核，确保施工质量和操作安全。

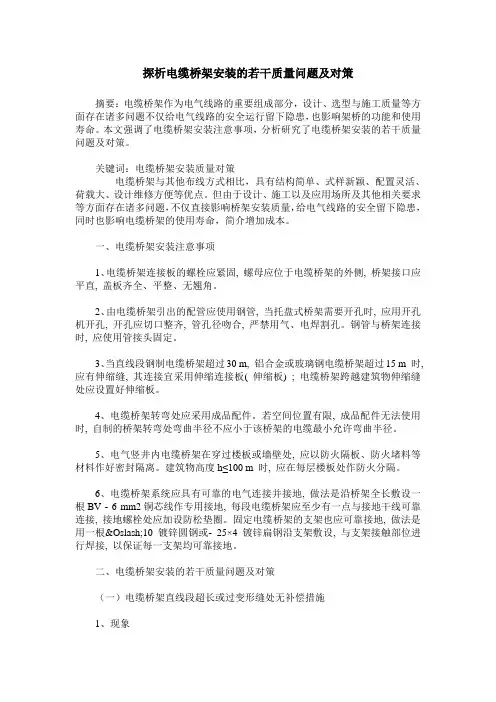

探析电缆桥架安装的若干质量问题及对策摘要：电缆桥架作为电气线路的重要组成部分，设计、选型与施工质量等方面存在诸多问题不仅给电气线路的安全运行留下隐患，也影响架桥的功能和使用寿命。

本文强调了电缆桥架安装注意事项，分析研究了电缆桥架安装的若干质量问题及对策。

关键词：电缆桥架安装质量对策电缆桥架与其他布线方式相比，具有结构简单、式样新颖、配置灵活、荷载大、设计维修方便等优点。

但由于设计、施工以及应用场所及其他相关要求等方面存在诸多问题，不仅直接影响桥架安装质量，给电气线路的安全留下隐患，同时也影响电缆桥架的使用寿命，简介增加成本。

一、电缆桥架安装注意事项1、电缆桥架连接板的螺栓应紧固, 螺母应位于电缆桥架的外侧, 桥架接口应平直, 盖板齐全、平整、无翘角。

2、由电缆桥架引出的配管应使用钢管, 当托盘式桥架需要开孔时, 应用开孔机开孔, 开孔应切口整齐, 管孔径吻合, 严禁用气、电焊割孔。

钢管与桥架连接时, 应使用管接头固定。

3、当直线段钢制电缆桥架超过30 m, 铝合金或玻璃钢电缆桥架超过15 m 时, 应有伸缩缝, 其连接宜采用伸缩连接板( 伸缩板) ; 电缆桥架跨越建筑物伸缩缝处应设置好伸缩板。

4、电缆桥架转弯处应采用成品配件。

若空间位置有限, 成品配件无法使用时, 自制的桥架转弯处弯曲半径不应小于该桥架的电缆最小允许弯曲半径。

5、电气竖井内电缆桥架在穿过楼板或墙壁处, 应以防火隔板、防火堵料等材料作好密封隔离。

建筑物高度h≤100 m 时, 应在每层楼板处作防火分隔。

6、电缆桥架系统应具有可靠的电气连接并接地, 做法是沿桥架全长敷设一根BV - 6 mm2铜芯线作专用接地, 每段电缆桥架应至少有一点与接地干线可靠连接, 接地螺栓处应加设防松垫圈。

固定电缆桥架的支架也应可靠接地, 做法是用一根Ø10 镀锌圆钢或- 25×4 镀锌扁钢沿支架敷设, 与支架接触部位进行焊接, 以保证每一支架均可靠接地。

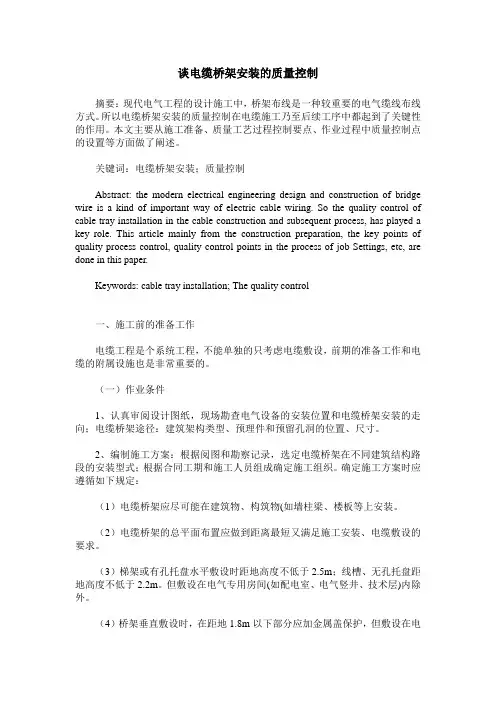

谈电缆桥架安装的质量控制摘要：现代电气工程的设计施工中，桥架布线是一种较重要的电气缆线布线方式。

所以电缆桥架安装的质量控制在电缆施工乃至后续工序中都起到了关键性的作用。

本文主要从施工准备、质量工艺过程控制要点、作业过程中质量控制点的设置等方面做了阐述。

关键词：电缆桥架安装；质量控制Abstract: the modern electrical engineering design and construction of bridge wire is a kind of important way of electric cable wiring. So the quality control of cable tray installation in the cable construction and subsequent process, has played a key role. This article mainly from the construction preparation, the key points of quality process control, quality control points in the process of job Settings, etc, are done in this paper.Keywords: cable tray installation; The quality control一、施工前的准备工作电缆工程是个系统工程，不能单独的只考虑电缆敷设，前期的准备工作和电缆的附属设施也是非常重要的。

（一）作业条件1、认真审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的走向；电缆桥架途径：建筑架构类型、预理件和预留孔洞的位置、尺寸。

2、编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。

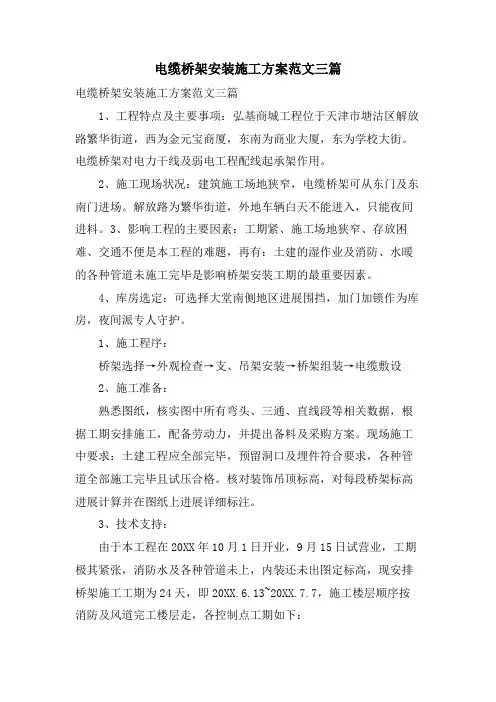

电缆桥架安装施工方案范文三篇电缆桥架安装施工方案范文三篇1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。

电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。

解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。

3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进展围挡，加门加锁作为库房，夜间派专人守护。

1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购方案。

现场施工中要求：土建工程应全部完毕，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。

核对装饰吊顶标高，对每段桥架标高进展计算并在图纸上进展详细标注。

3、技术支持：由于本工程在20XX年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20XX.6.13~20XX.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20XX.6.13开工、放线、打眼20XX.6.16~6.20支吊架施工20XX.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证方案，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。

首先，对每个进入本工程施工的人员要进展技术考核，电工焊工必须持有“特殊工种上岗证”，同时，在施工中进展考察，对不合格的施工人员坚决去除，以保证本次电缆桥架安装工程的人员素质。

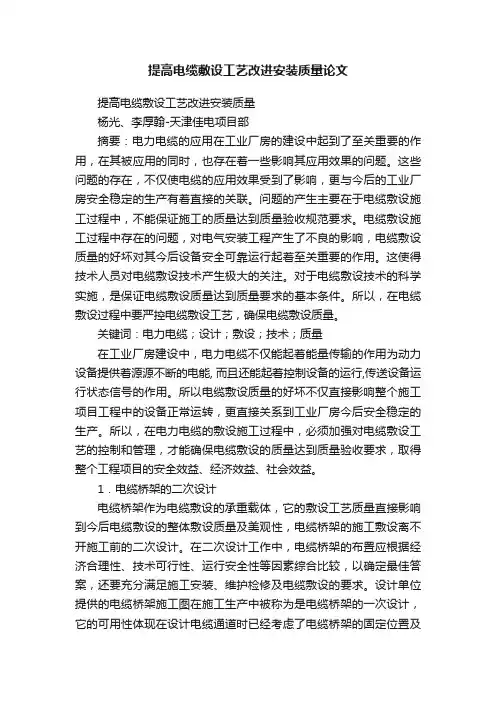

提高电缆敷设工艺改进安装质量论文提高电缆敷设工艺改进安装质量杨光、李厚翰-天津佳电项目部摘要：电力电缆的应用在工业厂房的建设中起到了至关重要的作用，在其被应用的同时，也存在着一些影响其应用效果的问题。

这些问题的存在，不仅使电缆的应用效果受到了影响，更与今后的工业厂房安全稳定的生产有着直接的关联。

问题的产生主要在于电缆敷设施工过程中，不能保证施工的质量达到质量验收规范要求。

电缆敷设施工过程中存在的问题，对电气安装工程产生了不良的影响，电缆敷设质量的好坏对其今后设备安全可靠运行起着至关重要的作用。

这使得技术人员对电缆敷设技术产生极大的关注。

对于电缆敷设技术的科学实施，是保证电缆敷设质量达到质量要求的基本条件。

所以，在电缆敷设过程中要严控电缆敷设工艺，确保电缆敷设质量。

关键词：电力电缆；设计；敷设；技术；质量在工业厂房建设中，电力电缆不仅能起着能量传输的作用为动力设备提供着源源不断的电能, 而且还能起着控制设备的运行,传送设备运行状态信号的作用。

所以电缆敷设质量的好坏不仅直接影响整个施工项目工程中的设备正常运转，更直接关系到工业厂房今后安全稳定的生产。

所以，在电力电缆的敷设施工过程中，必须加强对电缆敷设工艺的控制和管理，才能确保电缆敷设的质量达到质量验收要求，取得整个工程项目的安全效益、经济效益、社会效益。

1．电缆桥架的二次设计电缆桥架作为电缆敷设的承重载体，它的敷设工艺质量直接影响到今后电缆敷设的整体敷设质量及美观性，电缆桥架的施工敷设离不开施工前的二次设计。

在二次设计工作中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳答案，还要充分满足施工安装、维护检修及电缆敷设的要求。

设计单位提供的电缆桥架施工图在施工生产中被称为是电缆桥架的一次设计，它的可用性体现在设计电缆通道时已经考虑了电缆桥架的固定位置及电缆桥架和热力管道、压缩空气管道、采暖管道、风管等空间坐标冲突问题，但其并不能直接用来作为施工用图，只能作为施工的参考图。

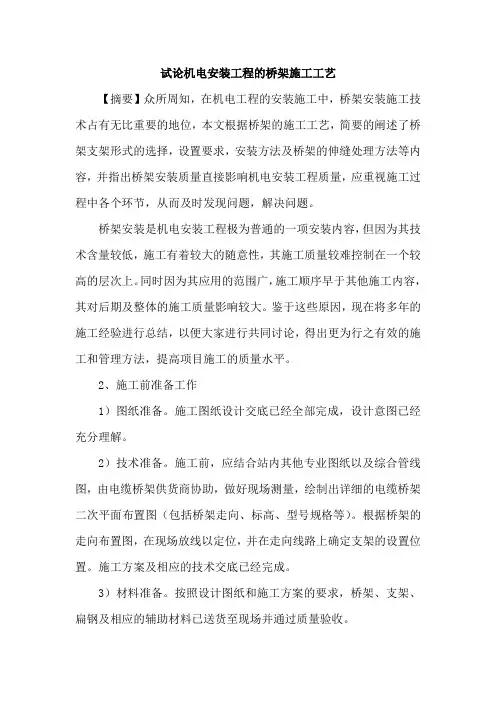

试论机电安装工程的桥架施工工艺【摘要】众所周知，在机电工程的安装施工中，桥架安装施工技术占有无比重要的地位，本文根据桥架的施工工艺，简要的阐述了桥架支架形式的选择，设置要求，安装方法及桥架的伸缝处理方法等内容，并指出桥架安装质量直接影响机电安装工程质量，应重视施工过程中各个环节，从而及时发现问题，解决问题。

桥架安装是机电安装工程极为普通的一项安装内容，但因为其技术含量较低，施工有着较大的随意性，其施工质量较难控制在一个较高的层次上。

同时因为其应用的范围广，施工顺序早于其他施工内容，其对后期及整体的施工质量影响较大。

鉴于这些原因，现在将多年的施工经验进行总结，以便大家进行共同讨论，得出更为行之有效的施工和管理方法，提高项目施工的质量水平。

2、施工前准备工作1）图纸准备。

施工图纸设计交底已经全部完成，设计意图已经充分理解。

2）技术准备。

施工前，应结合站内其他专业图纸以及综合管线图，由电缆桥架供货商协助，做好现场测量，绘制出详细的电缆桥架二次平面布置图（包括桥架走向、标高、型号规格等）。

根据桥架的走向布置图，在现场放线以定位，并在走向线路上确定支架的设置位置。

施工方案及相应的技术交底已经完成。

3）材料准备。

按照设计图纸和施工方案的要求，桥架、支架、扁钢及相应的辅助材料已送货至现场并通过质量验收。

4）人员准备。

按照施工计划安排组织足够的施工安装人员。

3、桥架支吊架的制作与安装3.1订购标准支架支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同的坡度。

支架用厂家成品支架，新型组合支架，角钢支架。

3.2自制非标支架由于在现场为订货方便，支架的尺寸基本按照一种或几种进行订货生产，但可能会因现场的局部情况变化而导致部分支架不能直接进行安装，需要进行再加工。

或者个别支架需要现场制作。

在现场制作过程中，桥架支架一般不进行二次镀锌，所以其防腐处理将是重点控制内容。

1）型钢切口处理。

因为加工前都会对型钢进行防腐处理，但型钢切口断面的防腐容易忽视，在地下工程或者潮湿场所安装的支架容易发生锈蚀现象，影响支架的牢固和外观质量。

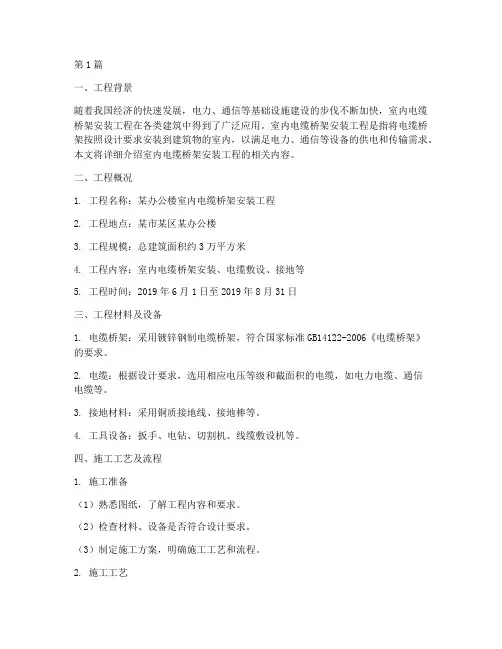

第1篇一、工程背景随着我国经济的快速发展，电力、通信等基础设施建设的步伐不断加快，室内电缆桥架安装工程在各类建筑中得到了广泛应用。

室内电缆桥架安装工程是指将电缆桥架按照设计要求安装到建筑物的室内，以满足电力、通信等设备的供电和传输需求。

本文将详细介绍室内电缆桥架安装工程的相关内容。

二、工程概况1. 工程名称：某办公楼室内电缆桥架安装工程2. 工程地点：某市某区某办公楼3. 工程规模：总建筑面积约3万平方米4. 工程内容：室内电缆桥架安装、电缆敷设、接地等5. 工程时间：2019年6月1日至2019年8月31日三、工程材料及设备1. 电缆桥架：采用镀锌钢制电缆桥架，符合国家标准GB14122-2006《电缆桥架》的要求。

2. 电缆：根据设计要求，选用相应电压等级和截面积的电缆，如电力电缆、通信电缆等。

3. 接地材料：采用铜质接地线、接地棒等。

4. 工具设备：扳手、电钻、切割机、线缆敷设机等。

四、施工工艺及流程1. 施工准备（1）熟悉图纸，了解工程内容和要求。

（2）检查材料、设备是否符合设计要求。

（3）制定施工方案，明确施工工艺和流程。

2. 施工工艺（1）定位放线：根据设计图纸，确定电缆桥架的安装位置，并在地面进行标记。

（2）安装桥架：按照标记位置，将电缆桥架固定在墙体或天花板上，确保桥架水平、垂直，间距符合设计要求。

（3）桥架连接：将相邻桥架之间连接，确保连接牢固、严密。

（4）电缆敷设：按照设计要求，将电缆敷设在桥架内，确保电缆排列整齐、间距合理。

（5）接地：将接地线与桥架连接，确保接地良好。

（6）检查验收：对安装完成的电缆桥架、电缆敷设、接地等进行检查验收，确保工程质量。

3. 施工流程（1）施工准备（2）定位放线（3）安装桥架（4）桥架连接（5）电缆敷设（6）接地（7）检查验收五、质量控制措施1. 材料质量：选用符合国家标准的电缆桥架、电缆等材料，确保材料质量。

2. 施工工艺：严格按照施工工艺进行操作，确保施工质量。

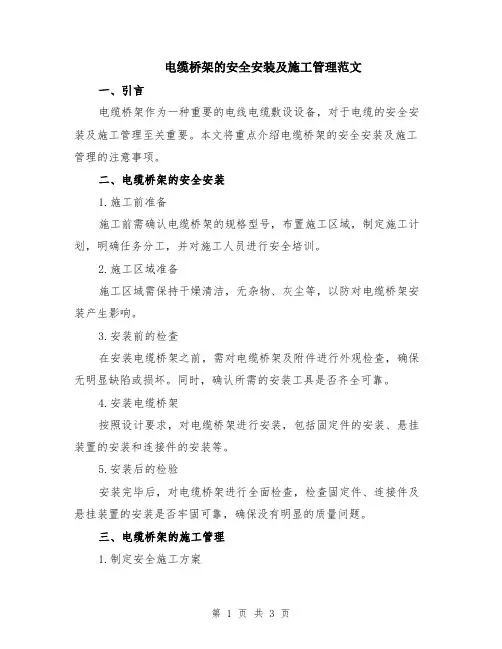

电缆桥架的安全安装及施工管理范文一、引言电缆桥架作为一种重要的电线电缆敷设设备，对于电缆的安全安装及施工管理至关重要。

本文将重点介绍电缆桥架的安全安装及施工管理的注意事项。

二、电缆桥架的安全安装1.施工前准备施工前需确认电缆桥架的规格型号，布置施工区域，制定施工计划，明确任务分工，并对施工人员进行安全培训。

2.施工区域准备施工区域需保持干燥清洁，无杂物、灰尘等，以防对电缆桥架安装产生影响。

3.安装前的检查在安装电缆桥架之前，需对电缆桥架及附件进行外观检查，确保无明显缺陷或损坏。

同时，确认所需的安装工具是否齐全可靠。

4.安装电缆桥架按照设计要求，对电缆桥架进行安装，包括固定件的安装、悬挂装置的安装和连接件的安装等。

5.安装后的检验安装完毕后，对电缆桥架进行全面检查，检查固定件、连接件及悬挂装置的安装是否牢固可靠，确保没有明显的质量问题。

三、电缆桥架的施工管理1.制定安全施工方案在施工前，需制定安全施工方案，并对施工人员进行培训，使其了解并遵守施工安全规范。

2.严格遵守施工规范在施工过程中，要严格按照相关的施工规范进行操作，不得擅自改变原设计要求，确保施工质量和安全。

3.组织施工与协调配合施工过程中，要做好人员的组织和协调配合工作，确保施工进度的合理安排，并及时解决施工中的问题。

4.施工现场的安全管控要加强对施工现场的管理，确保施工现场的安全环境，消除施工现场的各类安全隐患。

5.设备材料的合理配置要确认所需的设备材料是否与所选用的电缆桥架相适应，合理配置设备材料，确保施工质量和安全。

四、电缆桥架的质检及验收1.施工质量的检查在施工过程中，要定期进行质量检查，检查电缆桥架的安装质量是否符合相关规范和要求。

2.安全隐患的排查定期进行安全隐患排查，消除施工现场的安全隐患，确保施工过程的安全。

3.施工记录的整理及时整理施工记录，包括安装图纸、工程测量记录、质量检查报告等，并妥善保存。

4.验证施工成果在施工完成后，进行施工成果的验证，包括对电缆桥架安装的检查验收等。

2023年电缆桥架安装施工方案范文一、项目概述本项目位于XX省XX市，为某大型综合性建筑工程的电缆桥架安装施工项目。

该建筑工程总建筑面积XX平方米，共分为地下一层、地上十层，主要包括办公区、会议区、商业区、停车区等。

本项目旨在为建筑工程提供稳定、安全的电力及通信设施。

二、施工目标1. 安全施工，确保工人和周围环境的安全；2. 如期完成施工任务，保证整个电缆桥架的安装质量；3. 符合相关法规和标准，确保施工最终符合要求。

三、施工准备1. 人员准备：根据施工规模和工期，合理安排施工队伍，确保人员配备充足；2. 设备准备：准备所需的施工机械设备，如吊篮、电动叉车等；3. 材料准备：准备所需的电缆桥架及相关配件，确保供应充足；4. 环境准备：对施工现场进行整理清理，确保施工区域无障碍物，确保施工安全。

四、施工方案1. 编制详细的施工计划：根据项目需求和相关规范，制定适当的施工计划，明确施工顺序和进度；2. 安装电缆桥架支架：在地面上标线，确定电缆桥架的位置和布置，进行支架安装，确保支架的牢固和稳定；3. 安装电缆桥架：根据布线图，将电缆桥架安装到支架上，注意调整好水平和垂直，确保桥架的平整和稳定；4. 安装电缆：根据布线图，将电缆铺设到电缆桥架上，保持电缆的整洁和规整，同时注意不损坏电缆；5. 进行电缆固定和保护：使用合适的固定夹具和保护套管，固定和保护电缆，确保电缆的安全和可靠；6. 进行验收和测试：完成安装后，对电缆桥架和电缆进行验收和测试，确保质量和性能达到要求；7. 完善相关档案：整理施工记录、验收报告和相关图纸，形成完备的档案备案。

五、施工安全措施1. 施工现场设置警示标志，提醒工人和周围人员注意施工区域；2. 施工现场安装安全网和围栏，防止人员坠落和外界干扰；3. 工人需佩戴安全帽、安全鞋、防护眼镜等个人防护用品，确保施工人员安全；4. 施工现场严禁吸烟、乱堆物品，保持施工区域整洁；5. 高空作业时，工人需穿着安全带，并正确使用吊篮等作业工具；6. 施工期间对施工现场进行定期的安全检查和巡视，发现问题及时处理。

电缆桥架安装施工方案范文电缆桥架安装方式(五篇)有关电缆桥架安装施工方案范文(精)一签订地点：买受人：签订时间：第一条标的、数量、规格及技术要求：详见附件。

合同总价为192.5014 万元，人民币金额(大写)：壹佰玖拾贰万伍仟零壹拾肆元整。

如供货过程中数量型号发生变更，货物的单价按让利后总价同比例下浮。

其次条质量标准：所供电缆必需符合国家标准，线径及长度均不得有负公差，需供应产品出厂合格证和3c 认证。

第三条出卖人对质量负责的条件及期限：质保期为安装完成验收合格后18 个月。

第四条包装标准、包装物的供给与回收：包装必需确保货物运抵现场的完好无损。

电缆盘由出卖人准时回收，若有丧失买受人概不负责。

第五条随机的必备品、配件、工具数量及供给方法：无。

第六条合理损耗标准及计算方法：无。

第七条标的物全部权自买受人验收合格后时起转移，但买受人未履行支付价款义务的，标的物属于出卖人全部。

第八条交(提)货方式、地点：按买受人的要求分批运至工地现场。

交货时间为合同签订后10 天。

第九条运输方式及到达站(港)和费用负担：汽车运输，费用由出卖人担当。

第十条检验标准、方法、地点及期限：按电缆国家标准、现行行业标准及出卖人供应的经买受人确认的样品验收。

第十一条成套设备的安装与调试：无。

第十二条结算方式、时间及地点：合同签订后，货物运至现场，阅历收合格后付至货物价款的60%;安装完成、调试合格、验证文件齐全后付至货物价款的90% ;其余10%作为质量保证金，在质保期满后14 天内付清(不计利息)。

第十三条担保方式(也可另立担保合同)：无。

第十四条本合同解除的条件：出卖人的供货质量、时间未按合同商定，买受人有权解除合同。

第十五条违约责任：出卖人未按合同商定供货，买受人在权对出卖人进展合同总价1%~5% 的罚款。

买受人未按合同付款，出卖人有权停顿供货。

第十六条合同争议的解决方式：本合同在履行过程中发生的争议，由双方当事人协调解决;也可由当地工商行政治理部门调解;协调或调解不成的，按以下第(一)种方式解决：(一)提交南京仲裁委员会仲裁;(二)依法向人民法院起诉。

关于电缆桥架安装工程质量控制的探讨摘要：随着我国城镇化进程的展开，社会也对现代建筑电气工程的安全和美观实用提出了新的要求。

基于安全、维护方便及美观这几方面的考虑，电气线路布线越来越趋向于模块化、简洁化、隐蔽化方向发展。

而桥架布线在电气安装工程中兼具模块化、铺装外观简洁、隐蔽性强等特点，所以被越来越多的使用到，它的地位和作用也越来越重要。

需要注意的是，电缆桥架安装过程中若能做到良好的质量控制，在电缆施工乃至后续工序中都会起到了关键性的作用。

本文主要从施工准备、质量工艺过程控制要点、作业过程中质量控制点的设置等方面做了阐述。

关键词：电缆；安装；质量控制引言住宅小区和高层建筑的电缆桥架大多随线缆安装在地下室和高层建筑竖井内，工程量大而且牵涉的面广，工艺具有一定的复杂性，故桥架安装工程的质量直接影响到该区域供配电安全和用电设备的正常使用。

本文着重论述如何提高电缆桥架安装工程的质量，根据施工作业流程特点和安装过程中容易产生的质量问题，阐述控制电缆桥架安装质量的方法。

1施工准备工作及安装注意事项磨刀不误砍柴工，电缆桥架安装中的质量控制首要是施工准备工作，施工准备应从以下几个方面做起：1.1 认真阅读设计蓝图，现场勘察电气设备的安装位置和电缆桥架安装走向的关键节点；电缆桥架途经了哪些地方，有哪些需要注意的特别地点；建筑结构类型、桥架安装面的情况；预埋件和预留孔洞的位置、尺寸。

1.2 编制施工方案。

根据阅图记录和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同中工期要求和施工人员组成确定施工组织。

土建工程应全部结束且预留孔洞，预埋件应符合设计要求并安装牢固、强度合格。

桥架架设沿线模板等设施应拆除完毕，场地清理干净并保持道路畅通。

另外需注意的是，室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。

如需交叉作业，既要做好电气工程的成品保护，又要执行其他分项工程成品保护揩施。

1.3 确定施工方案时应遵循如下规定：电缆桥架应尽可能在建筑物、构筑物（如墙柱梁、楼板等）上安装；电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求；梯架或有孔托盘水平敷设时距地面的高度不低于2.5m；线槽、无孔托盘距地面高度不低于2.2m。

电缆桥架安装施工方案范文一、施工准备工作1、组织设计、工艺人员参与方案的论证和施工技术交底，并明确施工目标。

2、对施工人员进行岗前教育和培训，确保施工人员具备相关技能和安全意识。

3、准备好所需的施工材料、设备和工具，并对其进行检查、清点和保养。

4、制定施工计划，明确施工人员的任务分工和工期安排。

5、在施工现场搭建临时工棚，提供施工人员的生活条件和工作环境。

二、工程测量与布线1、根据设计要求，在施工现场确定桥架安装的位置和布线路径。

2、使用测量仪器，对施工现场进行测量，确定桥架的安装高度和支撑点位置。

3、根据测量结果编制布线图和桥架安装图，并将其交由工艺人员进行审核和确认。

三、安装支撑架1、在测量结果确认无误后，按照布线图的要求，在预留的位置上安装支撑架。

2、使用电钻和螺丝刀等工具，将支撑架固定在墙面或地面上，并确保固定牢固。

3、在支撑架上安装调节螺栓，以保证桥架的平整度和水平度。

四、安装桥架1、将桥架按照布线图的要求进行切割和修整，确保其长度和宽度与实际需要相匹配。

2、将桥架的连接件和附件进行组装和调试，确保其能够正常连接和固定。

3、使用电钻和螺丝刀等工具，将桥架安装在支撑架上，并按照设计要求进行固定。

4、在桥架的弯头和交叉口处，进行弯曲和切割处理，以确保电缆能够顺利通过。

五、安装吊架和固定件1、根据布线图的要求，在桥架上安装吊架和固定件，以保证电缆的安全性和稳定性。

2、使用电钻和螺丝刀等工具，将吊架和固定件固定在桥架上，并确保其能够承受电缆的重量。

3、对吊架和固定件进行调试和检查，确保其能够正常工作，并进行必要的调整和修复。

六、安装电缆1、根据布线图的要求，在桥架上安装电缆，并将其按照设计要求进行固定和拴绑。

2、使用电缆夹和卡子等固定件，将电缆固定在桥架上，并确保其能够稳固和牢靠。

3、对电缆进行检查和测试，确保其质量符合要求，并进行必要的修理和更换。

七、施工总结与验收1、在施工结束后，组织施工人员进行总结和回顾，及时发现和解决存在的问题和不足。

电缆桥架安装论文
浅谈电缆桥架安装
【摘要】本文根据桥架安装规程规范，结合在日常安装工作中累积的施工经验，介绍常规火力发电厂中电缆桥架的安装方法，提出了一些在安装过程中需要注意的问题，以供参考借鉴。

【关键词】支架制作；桥架连接；接地
在火力发电厂中电缆桥架是连接配电盘与电动机，控制系统与就地设备，监视系统和就地设备，通信系统与就地设备之间的重要通道。

在电厂电气工程中电缆桥架的施工，基本上是在建筑结构施工和锅炉钢架施工完成以后，才能全面展开。

它的施工质量关系到建筑物的合理使用功能，还直接决定能否保证不发生电气火灾，电力设备是否能够正常运行及人身电击事故等。

电缆桥架安装质量的优劣，不仅影响电厂整体安装工艺，更直接关系到电缆敷设的美观、安全及可靠性和电厂能否正常发电的重要工程。

1 桥架安装应符合的规定
电缆桥架应该敷设在易燃易爆气体和热力管道的下方，当设计无要求时与管道的最小净距符合下表规定：
桥架安装的要求：托盘，梯架端邻之间的连接电阻不大于
0.00033ω，接地孔应清除绝缘涂层，在伸缩缝或软连接处采用编织铜线连接。

金属桥架及其支架应全长不小于2处与接地（pe）或者接零（pen）干线相连接。

桥架连接点应该在托臂或者支吊架前后500mm，当无设计要求时电缆桥架水平安装支架的距离为1.5-3m，垂直安装支架的距离不大于2m。

桥架安装规范5篇范文第一篇：桥架安装规范桥架安装规范桥架安装规范一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV 及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。

二、定义本标准采用下列定义 2.1 钢制电缆桥架以下简称桥架)钢制电缆桥架(以下简称桥架以下简称桥架由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。

小规格的无孔托盘，常称为线槽，用为敷设电线)。

2.2 填充率又称截面利用率。

是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。

2.3 支吊架承载桥架的立柱、托臂、一字型、L 型和门型等支持件的总称。

2.4 附加集中载荷安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。

三、工艺流程┏━━━━━━━━━━┓ 技术和物资准备┏━━━━━━━┓ 桥架检查┣━━ ┣━━→┃ ┗━━━━━━━━━━┛ ┏━━━━━━━┓ ━→┃ ┗━━━━━━━┛ ┏━━━━━━━━━━┓ 支吊架制作安装┣━━ 桥架定位┣━━→┃ ┗━━━━━━━┛ ┏━━━━━━━┓ ━→┃ ┗━━━━━━━━━━┛ ┏━━━━━━━┓ 桥架接地┣━━━ 桥架安装┣━━→┃ ┗━━━━━━━┛ ┗━━━━━━━┛ ┏━━━━━━━━━━┓ ━→┃ 质量自检和互检┃ ┗━━━━━━━━━━┛四、工艺过程 4.1 技术和物资准备 1.熟悉桥架施工图(设计内容见附录 A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。

了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。

第1篇随着我国经济的快速发展，城市基础设施建设的步伐不断加快，电力系统作为城市运行的“心脏”，其安全性和可靠性至关重要。

电缆桥架作为电力系统中不可或缺的组成部分，其施工质量直接关系到电力系统的稳定运行和城市的安全。

在重庆，电缆桥架施工已成为一项系统工程，不仅需要严格的技术规范，还需兼顾美观与实用。

一、重庆工程电缆桥架施工特点1. 环境复杂：重庆地处山区，地形复杂，施工环境多变，给电缆桥架施工带来一定挑战。

2. 高度集中：重庆城市建筑密集，电缆桥架施工需在有限的空间内完成，对施工技术和人员素质要求较高。

3. 质量要求严格：电缆桥架施工关系到电力系统的稳定运行，对材料、工艺、质量等方面要求严格。

4. 美观要求高：电缆桥架施工不仅要满足功能需求，还要兼顾城市美观，与周围环境相协调。

二、重庆工程电缆桥架施工流程1. 施工准备：根据设计图纸和现场实际情况，确定电缆桥架的规格、型号、数量等，准备好施工所需的材料和设备。

2. 支架安装：根据设计要求，在建筑物的墙、柱、梁等结构上安装支架，确保支架牢固、稳定。

3. 桥架安装：将电缆桥架按照设计要求固定在支架上，注意桥架之间的间距、垂直度等。

4. 电缆敷设：将电缆按照设计要求敷设在桥架上，注意电缆的走向、间距、弯曲半径等。

5. 绝缘与接地：对电缆进行绝缘处理，确保电缆安全运行；同时，对电缆桥架进行接地处理，防止因漏电而引发安全事故。

6. 验收与调试：对电缆桥架施工进行验收，确保施工质量符合要求；同时，对电力系统进行调试，确保其正常运行。

三、重庆工程电缆桥架施工注意事项1. 材料选择：选用符合国家标准的电缆桥架材料，确保施工质量。

2. 施工工艺：严格按照施工规范进行施工，确保电缆桥架的安装质量。

3. 安全措施：加强施工现场安全管理，确保施工人员的人身安全。

4. 环境保护：在施工过程中，注意减少对环境的影响，保护生态环境。

5. 美观协调：在满足功能需求的基础上，注重电缆桥架的美观性和与周围环境的协调性。

第1篇随着我国经济的快速发展，工程建设项目日益增多，电缆桥架作为电力、通讯等领域的必备设施，其施工质量直接关系到工程的安全、稳定运行。

河北地区电缆桥架施工在保证质量的前提下，注重技术创新，提高施工效率，确保工程顺利进行。

一、施工准备1. 设计审查：在施工前，对电缆桥架的设计进行严格审查，确保设计符合国家相关规范和标准。

2. 材料准备：根据设计要求，提前准备电缆桥架所需的各类材料，如钢材、玻璃钢、铝材等，并检查材料质量。

3. 施工队伍：组建专业的施工队伍，对施工人员进行技术培训，提高施工技能。

4. 施工方案：根据工程特点，制定合理的施工方案，包括施工顺序、施工方法、安全措施等。

二、施工过程1. 基础施工：根据设计要求，对电缆桥架基础进行施工，确保基础稳固。

2. 主体结构施工：按照设计图纸，安装电缆桥架主体结构，确保安装牢固、位置准确。

3. 桥架组装：根据现场实际情况，将桥架模块组装成所需的长度和宽度，确保桥架组装整齐。

4. 电缆敷设：在桥架上敷设电缆，注意电缆的排列顺序、间距，确保电缆敷设合理。

5. 桥架加固：对桥架进行加固处理，提高桥架的承载能力和抗风性能。

6. 防腐处理：对桥架进行防腐处理，延长桥架使用寿命。

7. 施工验收：按照国家相关规范和标准，对电缆桥架施工进行验收，确保施工质量。

三、施工质量控制1. 材料质量：严格控制电缆桥架材料的质量，确保材料符合设计要求。

2. 施工工艺：严格按照施工方案进行施工，确保施工质量。

3. 施工安全：加强施工现场安全管理，确保施工人员生命财产安全。

4. 施工进度：合理安排施工进度，确保工程按期完成。

四、施工创新1. 采用新型材料：在电缆桥架施工中，推广应用新型材料，提高桥架性能。

2. 优化施工工艺：改进施工工艺，提高施工效率。

3. 引进先进设备：引进先进的电缆桥架施工设备，提高施工质量。

总之，河北工程电缆桥架施工在保证质量的前提下，注重技术创新，提高施工效率，确保工程顺利进行。

浅谈电缆桥架安装施工过程中的质量控制摘要：当今社会，随着大商业时代的到来，各类技术日趋成熟。

但由于桥架安装施工速度较快，施工难度较低，导致电缆桥架安装的质量参差不一。

基于这一现状，对桥架安装的全过程进行研究，从准备施工阶段、材料进场及校验、桥架安装的施工流程、施工工艺等方面进行了阐述。

关键词：电缆桥架安装；施工过程；质量控制1.准备施工阶段电缆桥架安装施工过程质量控制的第一步是准备施工阶段，在准备施工阶段应从以下几点开始：1.1充分研读施工图纸，实地勘察施工现场各配电箱及用电设备的具体位置和电缆桥架的各主干和分支的走向：电缆桥架的实际用途；建筑结构类型；不同桥架支吊架的位置尺寸等。

在管线密集处（如强电井，设备机房等）需提前做二次深化，必要时应绘制BIM排布图，以确保整个施工准备阶段更具实效性。

1.2编制桥架施工方案。

在完成实地勘察施工现场和审图视图等前期准备工作后，确定电缆桥架在不同建筑结构路段的安装型式；根据根据设计院电缆走向图，电缆清册图和桥架安装图计算出桥架容量、电缆数量、走向，结合现场设备管道布置对电缆桥架的层数走向进行优化，并出具二次设计图。

在确定了施工方案的可行性之后，组织施工人员熟悉相关的桥架施工图,认真学习与桥架安装相关的标准和规范，编写并打印出桥架安装的技术交底，一式两份，并组织对参加桥架施工人员进行详细的技术交底。

在完成交底工作后，所有参会的人员全部在交底书上签字，确保整个桥架安装过程安全可控，责任落实到个人。

1.3在编制施工方案和技术交底时应重点关注以下原则：1.3.1电缆桥架支吊架应尽量安装在梁、柱、墙承重结构上，在安装在楼板上时应不大于楼板允许的负荷。

1.3.2在电缆桥架上可无间距敷设电缆。

电缆总截面积与桥架内横断面积的比值,电力电缆不应大于40%;控制电缆不应大于50%。

1.3.3进出变电所和通过不同防火分区的电缆桥架在电缆敷设后应做防火分隔处理、防火封堵处理。

1.3.4电缆桥架水平支吊架间距为1.5m-3m，采用圆钢作为桥架吊架时，圆钢直径不应小于8mm，并应设置部分防晃支架，在桥架分支及端部0.3-0.5m处应设置固定支架。
