1电力电缆敷设安装标准1 适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程 2 施工准备a. 材料质量要求 1) 电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。

2) 防火堵料、防火涂料应选用经国家鉴定的定型产品。

3) 人员要求：电缆敷设人员必须为专业电工，持证上岗。

3 施工工艺a. 桥架内电缆敷设1) 工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌 2) 电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm 以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；3) 电缆敷设:在桥架就位后,即可敷设线缆。

电缆敷设前进行绝缘摇测或耐压试验1KV 以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻应不低于10M Ω。

① 电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。

② 按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。

电缆在终端头和接头处要留出备用接线长度。

③ 电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。

④ 垂直敷设的电缆每隔2m 加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m 处进行固定。

电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。

⑤ 在电缆的首端、末端和分支处及每隔50m 处装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

⑥ 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径。

电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12。

1。

31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计(施工方案)进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求,附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整，无棱刺,不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架安装和桥架内电缆敷设施工工艺工法1 前言1.1工艺工法概况电缆桥架有铝合金桥架、钢制桥架等，由于材质不一样致使其安装方式及技术要求也不一样。

电缆敷设分为动力电缆、控制电缆等，用途不一样相应的敷设方式也不一样。

1.2工艺原理电缆桥架的安装通过先安装桥架支架、安装桥架、接地线的过程进行施工，电缆敷设通过相应的电缆排布图进行电缆敷设。

2 工艺工法特点电缆桥架采用成品支架与弯头采用制作的方式，电缆敷设采用人力及简单机械的方式进行施工。

3 适用范围本工艺工法适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。

4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作等。

6 工艺流程及操作要点6.1施工工艺流程6.1.1室内电缆桥架及电缆敷设施工工艺流程见图16.2操作要点6.2.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。

6.2.2固定件安装螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。

打孔的深度应以套管全部埋入墙内或顶板内，表面平齐为宜。

用木锤或垫上木板后用铁锤将膨胀螺栓敲入墙内或顶板内，螺栓固定后，其头部倾斜值不应大于2mm或采用带膨胀螺母镀锌通丝吊杆。

6.2.3桥架支撑件安装1 撑件在室内安装常用的几种形式可参照国标图集.2 自制支架与吊架所采用的扁铁规格不应小于30mm*3mm，角钢规格不小于25mm*25mm*3mm，圆钢不小于Φ8自制吊支架必须小于按设计要求进行防腐处理。

电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架.见图12.1。

31。

4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：１．金属桥架及支架全长应不少于2处与接地(PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底.２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1。

电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误,应反复校核以免造成浪费。

4。

桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通;因受空间条件限制不便装设弯通或有特殊要求时,可选用软连接板,铰接板；伸缩缝应设置伸缩板;连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。

见图12.1。

31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。

电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3。

桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板;伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。

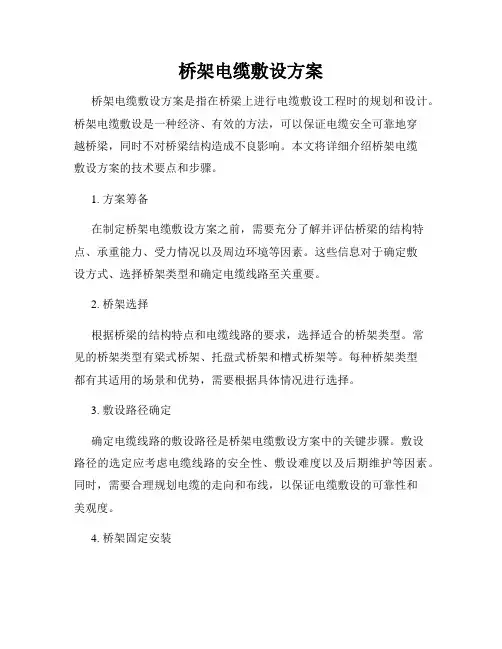

桥架电缆敷设方案桥架电缆敷设方案是指在桥梁上进行电缆敷设工程时的规划和设计。

桥架电缆敷设是一种经济、有效的方法，可以保证电缆安全可靠地穿越桥梁，同时不对桥梁结构造成不良影响。

本文将详细介绍桥架电缆敷设方案的技术要点和步骤。

1. 方案筹备在制定桥架电缆敷设方案之前，需要充分了解并评估桥梁的结构特点、承重能力、受力情况以及周边环境等因素。

这些信息对于确定敷设方式、选择桥架类型和确定电缆线路至关重要。

2. 桥架选择根据桥梁的结构特点和电缆线路的要求，选择适合的桥架类型。

常见的桥架类型有梁式桥架、托盘式桥架和槽式桥架等。

每种桥架类型都有其适用的场景和优势，需要根据具体情况进行选择。

3. 敷设路径确定确定电缆线路的敷设路径是桥架电缆敷设方案中的关键步骤。

敷设路径的选定应考虑电缆线路的安全性、敷设难度以及后期维护等因素。

同时，需要合理规划电缆的走向和布线，以保证电缆敷设的可靠性和美观度。

4. 桥架固定安装按照敷设路径，将选择的桥架进行固定安装。

安装过程中需确保桥架与桥梁结构之间的连接牢固可靠，不影响桥梁的承重能力。

同时，还要根据实际情况设置支撑和固定装置，确保桥架的稳定性和安全性。

5. 电缆敷设在桥架安装完成后，进行电缆的敷设工作。

敷设时需要注意保持电缆的整齐布放，避免过度张拉和弯曲。

同时，还要确保电缆与桥架的连接牢固，以防止电缆在使用过程中发生松动或脱落。

6. 接地处理电缆敷设完成后，还需要进行接地处理，确保电缆线路的安全运行。

接地系统的设计需要符合相关安全规范，接地电阻应符合要求，以确保电缆线路的安全运行。

7. 接口施工根据电缆线路的要求，进行接口施工工作。

接口施工包括电缆的接头、终端制作等，需要按照相关要求进行操作，保证电缆接口的可靠性和良好的电气连接。

8. 测试与验收电缆敷设完成后，需要进行测试与验收工作。

测试包括电缆的电气性能测试、接地电阻测量以及绝缘电阻测试等。

验收合格后方可投入使用。

以上是桥架电缆敷设方案的基本步骤和要点。

电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

注:符号△注:符号“○”表示推荐防腐类别。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应满足表2.2.6的规定。

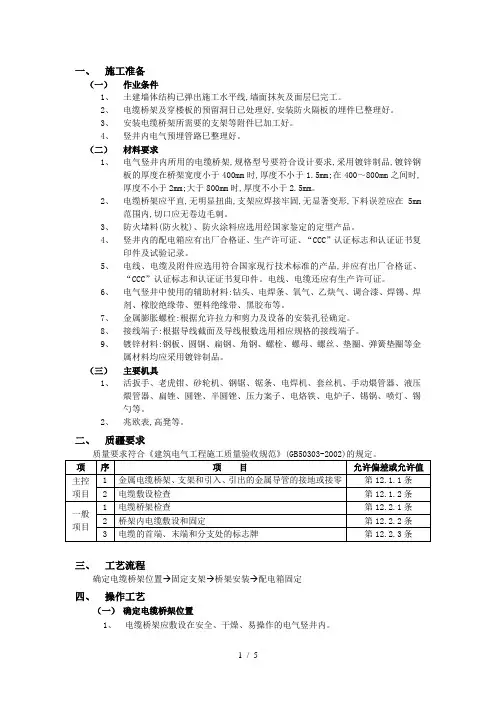

一、施工准备（一）作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。

2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。

3、安装电缆桥架所需要的支架等附件巳加工好。

4、竖井内电气预埋管路巳整理好。

（二）材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。

（三）主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、兆欧表,高凳等。

二、质疆要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定四、操作工艺（一）确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。
