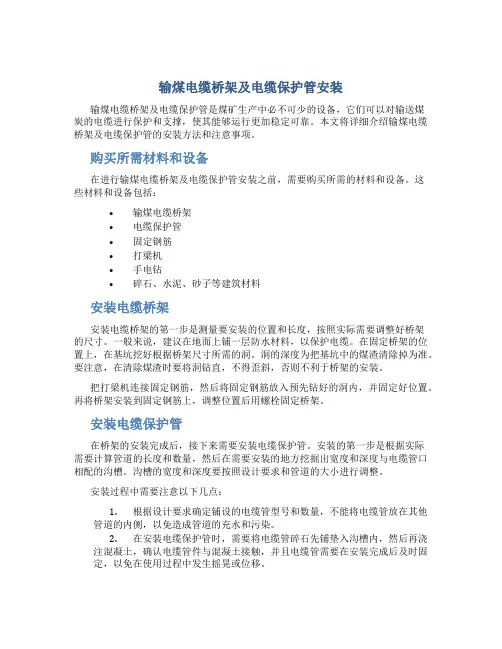

输煤电缆桥架及电缆保护管安装输煤电缆桥架及电缆保护管是煤矿生产中必不可少的设备，它们可以对输送煤炭的电缆进行保护和支撑，使其能够运行更加稳定可靠。
本文将详细介绍输煤电缆桥架及电缆保护管的安装方法和注意事项。
购买所需材料和设备在进行输煤电缆桥架及电缆保护管安装之前，需要购买所需的材料和设备。
这些材料和设备包括：•输煤电缆桥架•电缆保护管•固定钢筋•打梁机•手电钻•碎石、水泥、砂子等建筑材料安装电缆桥架安装电缆桥架的第一步是测量要安装的位置和长度，按照实际需要调整好桥架的尺寸。
一般来说，建议在地面上铺一层防水材料，以保护电缆。
在固定桥架的位置上，在基坑挖好根据桥架尺寸所需的洞。
洞的深度为把基坑中的煤渣清除掉为准。
要注意，在清除煤渣时要将洞钻直，不得歪斜，否则不利于桥架的安装。
把打梁机连接固定钢筋，然后将固定钢筋放入预先钻好的洞内，并固定好位置。
再将桥架安装到固定钢筋上，调整位置后用螺栓固定桥架。
安装电缆保护管在桥架的安装完成后，接下来需要安装电缆保护管。
安装的第一步是根据实际需要计算管道的长度和数量，然后在需要安装的地方挖掘出宽度和深度与电缆管口相配的沟槽。
沟槽的宽度和深度要按照设计要求和管道的大小进行调整。
安装过程中需要注意以下几点：1.根据设计要求确定铺设的电缆管型号和数量，不能将电缆管放在其他管道的内侧，以免造成管道的充水和污染。
2.在安装电缆保护管时，需要将电缆管碎石先铺垫入沟槽内，然后再浇注混凝土，确认电缆管件与混凝土接触，并且电缆管需要在安装完成后及时固定，以免在使用过程中发生摇晃或位移。
3.在管道焊接过程中，需要注意两侧的管道必须对齐，焊后的螺栓应牢固，管道接口不得产生任何间隙，否则将会对电缆的传输造成很大的影响。
注意事项在输煤电缆桥架及电缆保护管的安装过程中，需要注意以下几点：1.在安装前，应首先对现场环境进行评估，确定安装位置和设备选型，不能随意变动。
2.在安装电缆管时，要注意其与电缆桥架的配合和固定，保证其稳定性和可靠性。

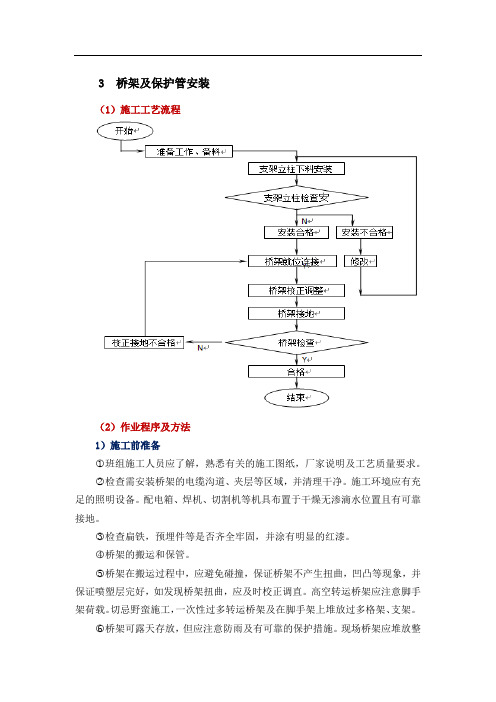

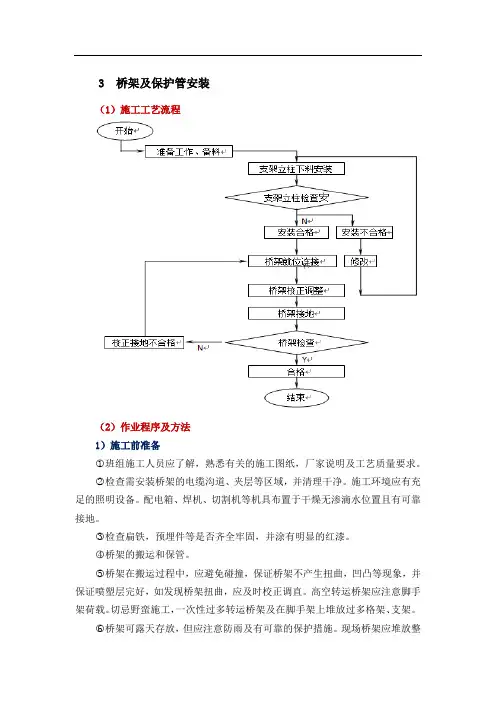

3 桥架及保护管安装（1）施工工艺流程（2）作业程序及方法1）施工前准备○1班组施工人员应了解，熟悉有关的施工图纸，厂家说明及工艺质量要求。
○2检查需安装桥架的电缆沟道、夹层等区域，并清理干净。
施工环境应有充足的照明设备。
配电箱、焊机、切割机等机具布置于干燥无渗滴水位置且有可靠接地。
○3检查扁铁，预埋件等是否齐全牢固，并涂有明显的红漆。
○4桥架的搬运和保管。
○5桥架在搬运过程中，应避免碰撞，保证桥架不产生扭曲，凹凸等现象，并保证喷塑层完好，如发现桥架扭曲，应及时校正调直。
高空转运桥架应注意脚手架荷载。
切忌野蛮施工，一次性过多转运桥架及在脚手架上堆放过多格架、支架。
○6桥架可露天存放，但应注意防雨及有可靠的保护措施。
现场桥架应堆放整齐，不得堵塞通道。
2）施工过程○1根据施工图纸标出的桥架走向、定位。
○2在需要的地方，依据脚手架的搭设原则，搭好脚手架，并保证牢固安全。
○3施工时，按照施工图纸及现场具体工况，可选用适当的支架。
○4桥架竖直走向时，应使用梯式桥架。
○5桥架水平走向，一般使用门形吊架及侧壁水平悬臂支架。
○6施工时，立柱的长短应根据桥架的标高、梁的标高及桥架层数等具体工况来决定，现场下料。
○7按照桥架定位的路线，安装立柱，水平走向，一般情况每隔1.8米做一立柱。
○8水平走向桥架安装在钢结构厂房内时，可把立柱直接焊接到钢结构上，或辅助梁上（辅助梁根据现场钢结构的实际情况增加）。
施工前先找好第一个固定点，将立柱点焊于确点好的点上，用拉线找好垂直后在对角的点上焊接以固定立柱。
焊接工作应由合格焊工完成。
同排立柱安装时应先确定首尾立柱位置，然后在首尾立柱间拉一水平弦线，中间各立柱安装时用卷尺量好间距后垂直度依弦线位置来确定，○9立柱位置靠近混凝土结构时，若有预埋件，可直接焊接到预埋件上，若无，可用膨胀螺栓固定。
3）横档加工及安装。
○1角铁吊架横档宽度等于桥架宽度加200mm。
○2按设计标高，装好始末两端和转角处的横档，调整好标高，用螺栓固定在立柱上，在两端拉两条水平线，水平线应与钢梁或楼板平行，然后在中间各定点安装横档，保证同层桥架的横档在同一水平面上，偏差见质量标准。

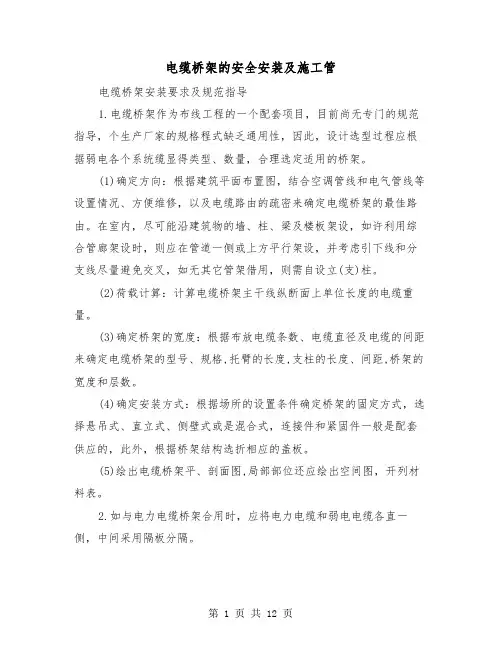

电缆桥架的安全安装及施工管电缆桥架安装要求及规范指导1.电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。
2.如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。
3.弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。
4.电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时，其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图，则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化，也可用局部大样图或剖面图表示。
电缆桥架安装施工方法与技术措施电缆桥架是指用于支持和保护电缆的特种桥架，广泛应用于建筑物、设备间和工业生产线等地方。
电缆桥架的安装施工方法和技术措施关系到电缆的安全使用和电气系统的正常运行。
本文将详细介绍电缆桥架的安装施工方法和技术措施。
一、施工准备1.施工前应对工程现场进行细致的勘察，了解工程规模、布线要求、设备布置、环境要求等情况，为后续施工提供参考。
2.根据电缆桥架的尺寸规格和数量，制定详细的施工方案，并编制施工进度表，明确各个施工节点和责任。
3.购买和准备所需的施工材料和工具，包括电缆桥架、配件、安装工具等。
4.对施工人员进行培训，了解施工要求和安全操作规程，确保工人安全和工程质量。
二、安装施工方法1.安装前，应严格按照设计图纸要求，对支管、支架等进行验收，确保其尺寸、质量符合要求。
2.根据施工图纸要求，确定电缆桥架的铺设路径和高度，标记好安装位置。
3.安装电缆桥架时，应从起点开始，逐段铺设。
根据设计要求，将桥架定位于所需位置，可采用螺钉、膨胀螺栓等方式进行固定。
4.桥架和支架的连接处应牢固可靠，使用规格相同的螺栓和螺母进行固定。
5.桥架的铺设应保证水平、整齐，横向和纵向间距均匀。
6.当电缆桥架经过墙体、天花板等障碍物时，应采取必要的穿墙、穿天花板措施。
7.桥架安装完成后，应进行验收，检查桥架的平整度、安装质量和外观是否符合要求。
8.安装完毕后，应将所有电缆固定在桥架上，并进行编号标识，便于后续的维护和管理。
三、技术措施1.安装桥架时，应根据实际情况选择合适的安装方法和位置，确保桥架的稳固性和承载能力。
2.桥架的安装应符合施工图纸和相关标准规范的要求，尤其是桥架的铺设高度、间距和承重等指标。
3.安装过程中应注意施工现场的整洁和安全，及时清理施工垃圾和废料，防止对电缆桥架的正常使用造成影响。
4.施工人员应按照规范操作，使用合适的工具，并佩戴防护工具，确保施工安全。
5.施工过程中应及时通风换气，防止有害气体积聚，对人体造成伤害。
电缆桥架的安全安装及施工管理电缆桥架（Cable tray）是一种常用于承载电缆和电线的支架系统。
它能够提供良好的电缆管理和布线系统，促进电缆的安全传输和保护。
然而，安全安装和施工管理是确保电缆桥架系统正常运行和维护的重要环节。
本文将分享关于电缆桥架的安全安装和施工管理的相关知识，以及一些建议和要注意的事项。
一、施工前的准备工作在安装电缆桥架之前，需要进行一系列的准备工作，以确保施工的安全和顺利进行。
包括但不限于以下几项：1.施工方案的准备在开始施工之前，必须制定详细的施工方案。
方案应包括施工图纸、材料清单、工程进度计划等内容。
同时，还应确定施工中的注意事项和安全措施。
例如，对桥架的固定和支撑方式、电缆的布置方式、工人的安全防护要求等进行详细说明。
2.人员安全培训施工人员必须接受相关的安全培训，熟悉电缆桥架的安装和使用方法。
培训内容应包括桥架的选择和安装、电缆的敷设和连接、施工现场的安全要求等。
培训的目的是提高施工人员的安全意识和技能，减少意外事故的发生。
3.材料和设备准备在施工前，必须准备好所需的材料和设备。
包括电缆桥架、螺栓、螺母、支架、接头等。
同时也需要准备好施工所需的工具，例如螺丝刀、扳手、锤子、电钻等。
必须确保材料和设备的质量和数量满足施工要求，以免影响施工进度和质量。
4.施工现场准备施工现场必须符合相关的安全要求和规范。
首先，要确保施工区域的通风条件良好，消防设施完备。
其次，要确保施工现场整洁，无杂物和垃圾堆放。
施工区域必须标明安全警示标志，并设置警戒线，禁止无关人员进入。
二、电缆桥架的安全安装在施工过程中，必须注意电缆桥架的安全安装。
以下是一些建议和注意事项：1.桥架的选型在选择桥架时，必须考虑施工现场的环境条件、载荷要求和电缆的数量等。
桥架的质量和承重能力必须符合相关标准和规范。
最好选择具有较高耐腐蚀性能和耐热性能的桥架，以确保长期使用的安全性和可靠性。
2.桥架的固定和支撑桥架的固定和支撑方式必须符合相关的要求。

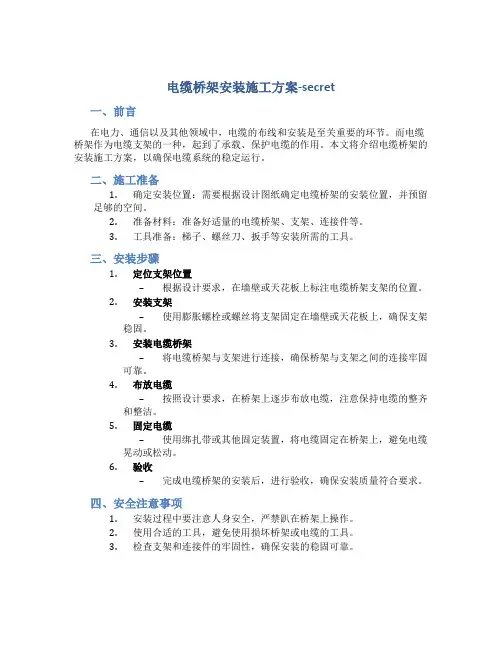

电缆桥架安装施工方案-secret一、前言在电力、通信以及其他领域中，电缆的布线和安装是至关重要的环节。
而电缆桥架作为电缆支架的一种，起到了承载、保护电缆的作用。
本文将介绍电缆桥架的安装施工方案，以确保电缆系统的稳定运行。
二、施工准备1.确定安装位置：需要根据设计图纸确定电缆桥架的安装位置，并预留足够的空间。
2.准备材料：准备好适量的电缆桥架、支架、连接件等。
3.工具准备：梯子、螺丝刀、扳手等安装所需的工具。
三、安装步骤1.定位支架位置–根据设计要求，在墙壁或天花板上标注电缆桥架支架的位置。
2.安装支架–使用膨胀螺栓或螺丝将支架固定在墙壁或天花板上，确保支架稳固。
3.安装电缆桥架–将电缆桥架与支架进行连接，确保桥架与支架之间的连接牢固可靠。
4.布放电缆–按照设计要求，在桥架上逐步布放电缆，注意保持电缆的整齐和整洁。
5.固定电缆–使用绑扎带或其他固定装置，将电缆固定在桥架上，避免电缆晃动或松动。
6.验收–完成电缆桥架的安装后，进行验收，确保安装质量符合要求。
四、安全注意事项1.安装过程中要注意人身安全，严禁趴在桥架上操作。
2.使用合适的工具，避免使用损坏桥架或电缆的工具。
3.检查支架和连接件的牢固性，确保安装的稳固可靠。
五、总结电缆桥架作为电缆系统中重要的支架设备，其安装质量直接影响整个电缆系统的正常运行。
通过严谨的施工方案和操作流程，可以确保电缆桥架的安装质量，提高电缆系统的稳定性和安全性。
在施工过程中务必严格按照设计要求和安全规范执行，确保施工工作顺利完成。

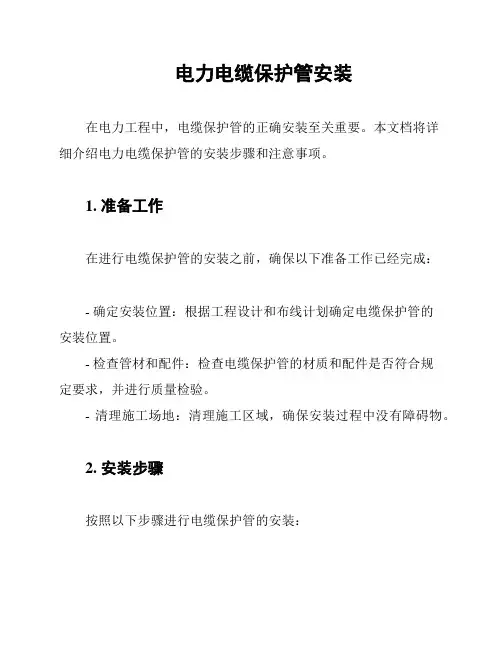

电力电缆保护管安装在电力工程中，电缆保护管的正确安装至关重要。
本文档将详细介绍电力电缆保护管的安装步骤和注意事项。
1. 准备工作在进行电缆保护管的安装之前，确保以下准备工作已经完成：- 确定安装位置：根据工程设计和布线计划确定电缆保护管的安装位置。
- 检查管材和配件：检查电缆保护管的材质和配件是否符合规定要求，并进行质量检验。
- 清理施工场地：清理施工区域，确保安装过程中没有障碍物。
2. 安装步骤按照以下步骤进行电缆保护管的安装：1. 预埋槽开挖：根据设计要求，在地面或墙体上开挖预留的电缆保护管槽。
2. 槽底处理：在槽底铺设一定厚度的砂浆，用于保护电缆保护管底部，并提供稳定的支撑。
3. 电缆保护管安装：将预先剪裁好的电缆保护管依次放入槽内，确保安装位置正确。
4. 管道连接：根据需要，使用合适的接头或管夹将电缆保护管连接起来，确保连接牢固。
5. 安全固定：在电缆保护管上安装固定托架或夹具，确保其在使用过程中不会发生位移。
6. 检查和测试：在安装完成后，对电缆保护管进行检查和测试，确保其质量和功能符合要求。
3. 注意事项在进行电缆保护管的安装时，需要注意以下事项：- 安装位置选择：根据布线计划选择合适的安装位置，避免与其他管道或设备冲突。
- 管材质量检查：确保电缆保护管的材质符合相关标准，并进行质量检验。
- 管道连接牢固：使用适当的接头或管夹进行连接，并进行牢固性测试。
- 安全防护：在安装过程中，确保施工人员配备安全防护装备，如手套、护目镜等。
- 质量检查和测试：安装完成后，进行全面的质量检查和功能测试，确保电缆保护管无任何问题。
以上是电力电缆保护管安装的相关内容，希望能对您有所帮助。
如有任何疑问，请随时与我们联系。
电缆桥架、电缆安装施工方案一、引言电缆桥架是指用于布设电缆的一种设施，它能够支撑电缆、保护电缆并保证电缆线路的完整性和安全可靠性。
在电力、通信、网络等领域，电缆桥架的安装施工至关重要。
本文将介绍电缆桥架及电缆的安装施工方案。
二、电缆桥架安装施工方案1. 第一阶段：方案设计在安装电缆桥架前，首先需要设计方案。
方案设计应考虑电缆桥架的布局、承重能力、安装位置等因素，确保符合实际需求。
2. 第二阶段：材料准备准备好所需的电缆桥架及配件，包括桥架、连接件等。
3. 第三阶段：施工步骤1.确定安装位置：根据设计方案确定电缆桥架的安装位置，标记好吊装点。
2.安装支架：按照设计要求安装电缆桥架支架，确保支架牢固。
3.安装电缆桥架：将电缆桥架逐段安装在支架上，保证桥架的平整与稳固。
4.固定连接：连接相邻的电缆桥架件，确保连接牢固。
5.安装电缆：在电缆桥架上安置电缆，注意电缆的敷设方式和规范。
4. 第四阶段：验收与调试完成施工后，进行验收与调试，确保电缆桥架安装正确、电缆线路通畅。
三、电缆安装施工方案1. 铺设电缆1.清理电缆敷设路径，保证路径畅通，清除障碍物。
2.根据设计要求，逐段铺设电缆，避免扭曲或损坏。
3.使用适当的固定装置固定电缆，保证电缆线路整齐、美观。
2. 连接测试1.完成电缆的铺设后，进行连接测试，确保各个连接处正常。
2.测试电缆连接的稳固性和传输性能。
如有异常，及时处理。
3. 完工验收1.完成电缆安装后，进行完工验收，确认线路安全、可靠。
2.检查电缆连接、固定及整体布局，保证符合设计要求。
四、总结电缆桥架及电缆的安装施工是电力、通信等行业中不可或缺的环节。
合理的方案设计、正确的施工步骤和严格的验收标准是保证电缆线路安全、稳定运行的关键。
希望通过本文对电缆桥架及电缆安装施工方案的介绍，能够对相关领域的工作者提供参考和帮助。
电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。
本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。
二、安装准备
1.明确安装位置和要求。
2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。
3.安装前检查材料和工具是否完好。
三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。
确保位置合适，不会影响到其他设备或建筑结构。
2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。
3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。
4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。
5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。
四、注意事项
1.安装过程中要注意安全措施，避免发生意外。
2.确保电缆桥架安装牢固，承载能力符合要求。
3.在安装过程中遇到问题及时处理，不得擅自修改。
五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。
希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。

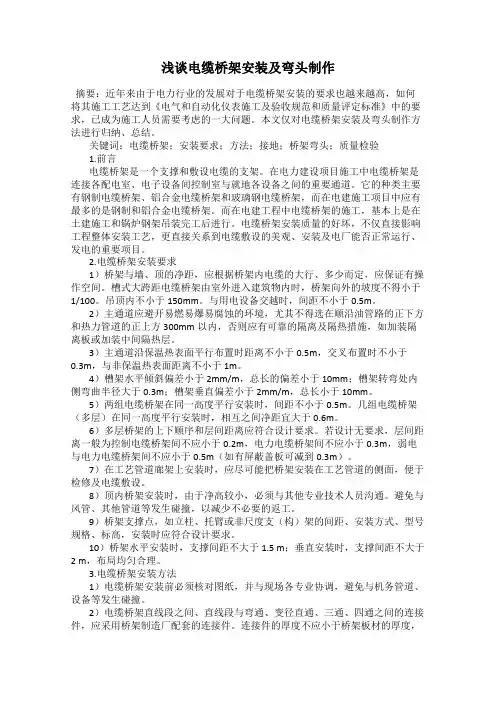

浅谈电缆桥架安装及弯头制作摘要：近年来由于电力行业的发展对于电缆桥架安装的要求也越来越高，如何将其施工工艺达到《电气和自动化仪表施工及验收规范和质量评定标准》中的要求，已成为施工人员需要考虑的一大问题。
本文仅对电缆桥架安装及弯头制作方法进行归纳、总结。
关键词：电缆桥架；安装要求；方法；接地；桥架弯头；质量检验1.前言电缆桥架是一个支撑和敷设电缆的支架。
在电力建设项目施工中电缆桥架是连接各配电室、电子设备间控制室与就地各设备之间的重要通道。
它的种类主要有钢制电缆桥架、铝合金电缆桥架和玻璃钢电缆桥架，而在电建施工项目中应有最多的是钢制和铝合金电缆桥架。
而在电建工程中电缆桥架的施工，基本上是在土建施工和锅炉钢架吊装完工后进行。
电缆桥架安装质量的好坏，不仅直接影响工程整体安装工艺，更直接关系到电缆敷设的美观、安装及电厂能否正常运行、发电的重要项目。
2.电缆桥架安装要求1）桥架与墙、顶的净距，应根据桥架内电缆的大行、多少而定，应保证有操作空间。
槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
吊顶内不小于150mm。
与用电设备交越时，间距不小于0.5m。
2）主通道应避开易燃易爆易腐蚀的环境，尤其不得选在顺沿油管路的正下方和热力管道的正上方300mm以内，否则应有可靠的隔离及隔热措施，如加装隔离板或加装中间隔热层。
3）主通道沿保温热表面平行布置时距离不小于0.5m，交叉布置时不小于0.3m，与非保温热表面距离不小于1m。
4）槽架水平倾斜偏差小于2mm/m，总长的偏差小于10mm；槽架转弯处内侧弯曲半径大于0.3m；槽架垂直偏差小于2mm/m，总长小于10mm。
5）两组电缆桥架在同一高度平行安装时，间距不小于0.5m。
几组电缆桥架（多层）在同一高度平行安装时，相互之间净距宜大于0.6m。
6）多层桥架的上下顺序和层间距离应符合设计要求。
若设计无要求，层间距离一般为控制电缆桥架间不应小于0.2m，电力电缆桥架间不应小于0.3m，弱电与电力电缆桥架间不应小于0.5m（如有屏蔽盖板可减到0.3m）。
电缆桥架安装方法电缆桥架是一种用于安装和支撑电缆的结构，通常由金属或非金属材料制成。
在电缆布线系统中起着重要的作用。
本文将详细介绍电缆桥架的安装方法。
1. 安全准备在进行电缆桥架安装之前，首先要进行必要的安全准备。
确保工作区域的安全，并采取适当的安全措施，如佩戴安全帽、安全鞋和手套等。
2. 安装位置确定在进行电缆桥架安装之前，需要确定安装的位置。
根据实际需求和布线计划，确定合适的安装位置。
确保安装位置的结构和地面坚固、平整。
3. 测量和标记在确定安装位置后，需要进行测量和标记。
使用量规、水平仪等工具进行测量，确保电缆桥架的安装位置和水平度。
4. 安装支架安装支架是电缆桥架安装的第一步。
根据测量和标记的位置，在墙面或天花板上预先打好孔洞，并使用锚栓固定支架。
5. 安装侧托在支架安装完成后，需要进行侧托的安装。
根据实际需求和布线设计，将侧托放置在支架上，并用螺丝固定。
6. 安装横担安装侧托后，需要安装横担。
将横担放置在侧托上，并用螺丝进行固定。
7. 安装连接件在安装横担后，需要安装连接件。
连接件用于将不同的电缆桥架连接起来，形成连续的布线系统。
将连接件安装在横担上，并用螺丝进行固定。
8. 安装支撑杆根据实际需求，安装支撑杆。
支撑杆用于加强电缆桥架的稳定性和承载能力。
将支撑杆放置在支架下方，并用螺丝进行固定。
9. 安装电缆托架在安装支撑杆后，需要安装电缆托架。
根据实际需求和布线设计，将电缆托架放置在横担上，并用螺丝进行固定。
10. 安装电缆在完成电缆桥架的安装后，可以开始安装电缆。
根据实际需求和布线计划，将电缆放置在电缆托架上，并用扎带或吊夹进行固定。
11. 安装配件在安装电缆的过程中，可能需要安装一些配件，如接线盒、分支器等。
根据实际需求进行安装，并确保连接稳固。
12. 检查和测试在完成电缆桥架和电缆的安装后，需要进行检查和测试。
检查安装是否符合要求，检查连接是否稳定。
进行必要的测试，确保电缆布线系统的正常运行。
电气工程桥架安装及管路敷设（一）桥架安装（1）支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。
（2）桥架安装桥架的所有断口、开孔实行冷加工，桥架须在工地上切割，切割后的尖锐边缘加以修平，以防电缆磨损，同时切割面涂上防腐漆。
桥架材质、型号、厚度以及附件满足设计要求。
桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、给水管、排水管及空调、排风设备发生矛盾。
电缆桥架与各种管道的最小净距见下表:桥架与支架间采用螺栓固定，在转弯处需仔细校核尺寸。
桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。
桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
跨越建筑物变形缝的桥架做好伸缩缝处理，钢制桥架直线段超过30m时，设热胀冷缩补偿装置。
桥架安装要横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
桥架与钢管连接用锁母固定，管口设护口。
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地或接零可靠，具体规定如下：金属电缆桥架及其支架全长不少于2处与接地或接零干线相连接。
非镀锌电缆桥架间连接板的两端跨接接地线，接地线最小允许截面积不小于4mm2。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端应设不少于2个有防松螺母或防松垫圈的连接固定螺栓。
（二）管路敷设（1）暗管敷设暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不小于15mm；埋入地下的电线管路不宜穿过设备基础。
预制加工：钢管煨弯：管径为20mm及以下时，用手板煨弯器。
管径为25mm 及其以上时，使用液压煨弯器。
管子切断：用钢锯、割管器、砂轮机进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。
关于电厂建设中的电缆保护管安装措施李军利（甘肃火电工程公司永昌项目部电缆班）【摘要】电缆保护管安装在整个电力建设中起到不可忽视的作用，是确保后续电缆敷设工艺质量的基础，同时也是整个DCS系统、厂用电系统电源、控制、监测正常运行的重要环节。
【关键词】电缆保护管安装措施方案优化0 前言电缆保护管安装是电厂前期建设重要的工作，从它的作用看：其一电缆保护管可防止电缆受到机械损伤和周围腐蚀性介质的侵蚀，其二电缆保护管可防止外界电磁信号对弱电回路的干扰。
目前，大型机组的电缆工程中普遍采用桥（槽）架敷设电缆，而桥架和设备间的电缆敷设在金属保护管中，使电缆在厂房中不外露。
这不仅有效地提高了机组控制调节的可靠性，而且使整个厂容也得到了改善。
1 电缆保护管材料准备电缆保护管通常采用焊接管，焊接管生产工艺简单、价格便宜，适宜做电缆保护管，目前设计院考虑地埋生锈及外露部分美观，采用冷镀锌水煤气管和热镀锌水煤气管。
根据图纸要求，由技术员对图纸材料进行核算，若材料不足，尽快打工程联系单进行追加并编制材料预算，确保电缆保护管安装的顺利实施。
材料到库后由技术员对进行检查，管内无毛刺合格后方可使用。
2 电缆保护管的配置和安装措施1)弯管前的准备：a 技术员根据图纸到现场确定保护管的位置、路径、统计品种规格和数量并测量实际的敷设长度、高度、转角位置及其角度参数，记录数据。
b 准备好电动或液压弯管机、电焊机。
2)电缆保护管的切割弯制：a.根据记录的测量数据，切割电缆保护管使用砂轮切割机或切管器切割，切割面应垂直管子轴线，管口光滑，无毛刺。
b.电缆保护管在弯管前对管内的部分小毛刺进行处理，确保管内光滑，处理后应使用电动（或手动）弯管机冷弯。
c.弯制保护管应注意把水煤气管焊缝放在弯曲方向的两侧，否则，容易使保护管裂开或弯瘪。
d.电缆管在弯制后，不应有裂缝或明显的凹瘪现象，其弯扁程度不宜大于管子外径的10％，电缆保护管的弯曲半径应大于被保护电缆的最小弯曲半径，电缆套管上弯成角度不应小于90º。
电缆桥架安装电缆通信是现代社会中不可或缺的一部分，它们承载着大量的数据和信息传输。
在现代建筑和基础设施中，电缆桥架是一种常见的设备，用以支持和保护电缆的安装。
本文将介绍电缆桥架安装的步骤和注意事项。
一、准备工作在开始安装电缆桥架之前，必须进行一系列准备工作，这些工作可以确保安装过程的顺利进行。
首先，根据实际需要，确定电缆桥架的种类和型号。
其次，准备所需的材料和工具，包括电缆桥架、螺丝、螺母、螺栓、角铁等。
二、测量和标记在安装电缆桥架之前，必须对安装位置进行测量，确保电缆桥架能够正确安装。
首先，使用测量工具测量出安装位置的长度和宽度。
其次，使用标记工具在墙壁或天花板上标记出电缆桥架的安装位置。
三、安装支架在进行电缆桥架安装前，首先需要安装支架。
根据实际需要和设计要求，使用螺丝、螺母或螺栓将支架固定在墙壁或天花板上。
在安装过程中，确保支架牢固、稳定，并与安装位置的标记对齐。
四、安装电缆桥架在完成支架的安装后，接下来是安装电缆桥架本身。
首先，根据实际需要和设计要求，确定电缆桥架的长度和宽度。
其次，将电缆桥架的两侧搭在之前安装好的支架上，并使用螺丝或螺母将其固定。
在安装过程中，确保电缆桥架水平放置，并且每个连接点都正确固定。
五、接地处理为了安全起见，在安装完成后，必须对电缆桥架进行接地处理。
接地是将电缆桥架与地面或其它设备进行连接，以防止静电和电磁波干扰。
在接地处理时，需按照相关的安全规范和标准进行操作。
六、检查和测试在完成安装后，必须对电缆桥架进行检查和测试，确保其安装质量和功能正常。
首先，对每个连接点进行检查，确保连接处没有松动或脱落。
其次，使用测试仪器对电缆桥架进行测试，检查其电阻和导通状态。
七、维护和保养一旦安装完成，电缆桥架仍需要定期维护和保养，以保证其正常运行和延长使用寿命。
维护工作包括清洁电缆桥架、检查螺丝和螺母是否松动、检查电缆是否有损坏等。
保养工作包括涂抹防锈剂、定期检查接地状态等。
总结电缆桥架的安装是一个重要且复杂的过程，需要仔细的准备和操作。
电缆桥架的施工方法电缆桥架，它是一种用于支撑和保护电缆的设备，通常用于建筑物、厂房等场所的电缆布线工程。
电缆桥架的施工方法对于保证电缆系统的安全和可靠运行至关重要。
本文将讨论电缆桥架的施工方法及相关注意事项。
一、施工前的准备在进行电缆桥架的施工之前，必须进行充分的准备工作。
首先，需要仔细阅读相关的施工图纸和设计文件，了解施工的具体要求。
其次，需要准备好所需的材料和工具，确保施工过程顺利进行。
另外，还需要对施工现场进行清理，确保施工区域没有障碍物和其他安全隐患。
二、安装支架在进行电缆桥架的施工之前，首先需要安装支架。
支架是电缆桥架的基础，它起到支撑和固定电缆桥架的作用。
根据设计要求，将支架安装在建筑物墙面或者天花板上。
在安装支架时，要确保其牢固可靠，能够承受电缆桥架的重量。
三、安装电缆桥架当支架安装完成后，接下来就是安装电缆桥架。
根据设计要求，将电缆桥架逐段地安装在支架上。
在安装电缆桥架时，要注意以下几点：首先，要保证电缆桥架的安装位置符合设计要求，能够满足电缆布线的需求。
其次，要保证电缆桥架的连接牢固，每一段电缆桥架之间都应该采用螺栓连接，以确保其稳定性。
同时，还要保持电缆桥架的水平度和垂直度，避免出现倾斜和变形等现象。
四、安装电缆在完成电缆桥架的安装后，接下来就是安装电缆。
根据设计要求，将电缆通过电缆桥架进行布线。
在安装电缆时，要注意以下几点：首先，要选择适当的电缆规格和类型，根据实际需求进行选择。
其次，要确保电缆的弯曲半径符合要求，避免电缆过度弯曲导致信号损失或电缆断裂。
同时，还要注意电缆的安装位置，避免电缆与其他设备或者电源线路发生干扰。
五、连接和测试。
电缆桥架的安全安装及施工管理电缆桥架是指用于承载电缆、电线等电气线缆的金属或非金属结构。
其安全安装及施工管理非常重要，下面将详细介绍。
首先，对于电缆桥架的安全安装，必须按照相关的规范和要求进行操作，保证施工质量和安全。
具体有以下几点：1. 施工前的准备工作：包括施工计划的制定、材料和工具的准备、现场的清理和防尘措施的落实等。
2. 安全防护：在施工过程中，必须严格遵守安全操作规程，佩戴必要的安全防护用品，如安全帽、安全鞋、手套、护目镜等。
同时，对危险区域进行标识和隔离，确保施工现场的安全。
3. 特殊要求处理：对于高空作业或密集地区的安装，需要特别重视施工安全。
可以采取搭设脚手架、使用安全带等措施来保障人员和设备的安全。
4. 整体结构安装：根据设计图纸，将电缆桥架逐步安装到位。
在安装的过程中，要注意固定牢固，避免抖动和倾斜。
5. 电缆铺设：安装好电缆桥架后，按照设计要求进行电缆的铺设。
同时，要注意电缆的保护，避免损坏。
在安装完成后，还需要进行电缆桥架的施工管理，以确保施工质量和安全。
1. 严格按照设计要求进行验收：对已经安装完成的电缆桥架进行质量验收，确保符合设计和规范的要求。
2. 做好施工记录和档案：记录电缆桥架的安装过程和施工情况，包括施工方案、施工图纸、备料单、验收记录等。
档案要整理齐全，方便后期的维护和管理。
3. 定期进行巡视和保养：定期巡视安装好的电缆桥架，检查是否有松动、脱落、锈蚀等情况，及时进行维护和修复。
4. 管理人员的培训：对管理人员进行培训，提高他们的专业知识和技能，使其能够正确地进行管理和维护电缆桥架。
5. 加强监督和检查：对施工过程进行监督和检查，确保施工人员按照规范要求进行操作，发现问题及时纠正。
综上所述，电缆桥架的安全安装及施工管理是确保电气工程运行安全的重要环节。
只有严格按照规范要求进行操作，并进行良好的施工管理，才能保证电缆桥架的安全可靠。
大家要高度重视，切实做好工作。
浅谈新建电厂电缆桥架及保护管安装
发表时间：2019-03-21T15:24:19.593Z 来源：《防护工程》2018年第34期作者：雷鸣
[导读] 本文将对电厂桥架及保护管施工工艺及施工过程中，安装应注意哪些事项做下简要讨论。
中国电建湖北工程有限公司湖北武汉 430000
摘要：随着我国经济的飞速发展，城市化建设的进程进一步加快，电力行业的发展也在与时俱进。
然而在电力行业，机电行业则一直占着重要地位，其中在新建电厂中，桥架及保护管安装施工技术占有无比重要的地位，本文将对电厂桥架及保护管施工工艺及施工过程中，安装应注意哪些事项做下简要讨论。
关键词：火电厂；电缆桥架；施工工艺；安全
引言：新建火电厂在建设初期，设计院设计的图纸，只会有桥架敷设的图纸，电缆保护管则需根据现场实际安装情况和施工经验来安装，而且电缆桥架的敷设图有可能因实际安装条件的改变而更改敷设路线和层数。
为了保证电缆敷设和接线的安装工艺和质量，加强施工工序的过程控制，电缆桥架及保护管的安装在新建电厂的安装有着重要作用。
电缆桥架及保护管安装是机电安装工程极为普通的一项安装内容，但因为其技术含量较低，施工有着较大的随意性，其施工质量较难控制在一个较高的层次上。
同时因为其应用的范围广，施工顺序早于其他施工内容，其对后期及整体的施工质量影响较大。
鉴于这些原因，现在将多年的施工经验进行总结，以便大家进行共同讨论，得出更为行之有效的施工和管理方法，提高项目施工的质量水平。
一、施工前期准备
(一)图纸准备。
施工图纸设计交底已经全部完成，设计意图已经充分理解。
图纸内容是否能与现场实际安装条件匹配，若有不符，应及时与设计院联系，让其出相关的设计变更。
电缆桥架的二次设计也被称为桥架套图，在桥架进行安装前必须要进行的技术准备工作。
二次设计主要是为了能够保证桥架安装完成后位置正确、走向合理、运行安全，并且具备施工操作性以及以后的维修检测。
桥架施工占有的空间较大，在施工前必须与其它专业进行沟通协调，掌握施工中与其他管道可能存在交叉的位置，了解其它管道的材质、表面温度等情况。
此外，还要对桥架安装位置的结构承重能力、电缆重量、长度、规格等有初步的了解。
图纸的优化必须要从施工质量、安全等因素考虑，仔细审查设计图纸，对图纸中存在的问题要及时提出，即时尽快交由设计单位进行处理。
(二)技术准备。
施工前，应结合站内其他专业图纸以及综合管线图，根据设计院桥架的走向布置图，在现场放线以定位，并在走向线路上确定支架的设置位置。
定位时应保证桥架与其他设备和墙体不发生冲突，当预留孔洞不对应时，应及时与相关专业协调。
施工方案及相应的技术交底已经完成。
(三)材料准备。
按照设计图纸和施工方案的要求，将要安装电缆桥架、托臂、立柱及其各种附件均清点到位并运至施工现场堆放好，运送的过程中，要避免托壁、立柱和桥架碰撞，以免损坏托壁、立柱镀锌层和桥架的外形。
(四)人员及施工条件准备。
电缆桥架安装前，施工人员应充分了解现场情况，调查电缆桥架安装的现场条件是否具备：预埋铁和预埋孔是否都已经完成；脚手架是否已经搭好；安全措施是否已经到位；电缆桥架安装后是否影响其它专业的施工。
二、电缆桥架及保护管施工过程
(一) 支架及吊架的设置
支架与吊架在直线段的安装要保持均匀的间距，在设计没有明确的要求时，支架的水平安装间距控制在1.5~3m之间，垂直安装建筑不得超过2m，并且在安装完成后受到均布荷载时，桥架的相对挠度不能超过1/200，通过计算来确定支架及吊架的间距。
当电缆桥架的跨度超过6m时，挠度必须要小于跨度的1/150。
弱电桥架在距离地面1.8m的范围内应当加设金属盖板进行保护，也可以采用金属走线柜包封，并且门能够开启。
此外，支架及吊架必须要采取同桥架防腐相同的做法。
支架及吊架从室外向室内安装时，必须由内至外保证2%的坡度，避免雨水倒流入室内。
此外，水平安装的桥架接头应当设置在两个支架1/4处，跨度比较大的桥架接头宜设置在支架上。
支架、吊架在安装中必须要做到牢固、整齐及无歪斜。
(二) 桥架的安装
1. 电缆桥架的对接无错边，且必须用连接片连接，不得焊接；
2. 不同高（宽）桥架连接，尽量平缓过度。
用直段桥架制作时，但必须用锯弓或者手持式切割制作，用钢板、螺栓连接，不得动用电焊和火焊；
3. 桥架必须用压板固定牢固。
（三）电缆保护管的制作和安装
电缆穿过平台或穿墙或埋入地下设备基础内或容易碰伤时，应加保护管。
其安装要求如下：
1.电缆保护管的外径，应大于电缆外径的1.5倍；
2.根据电缆型号和现场条件，进行下料；
3.保护管一般采用液压弯管机冷弯的方法；
4.每根管子的弯头一般不超过2个，其弯曲半径，应符合所穿电缆弯曲半径的规定；
5.电缆保护管的管口应光滑无毛刺和尖锐棱角；
6.几根管子排列在一起时，高度应一致，弯曲弧度一致，排列整齐；
7.电缆保护管安装完毕后，应用相应材料堵严管口；
8.电缆保护管应用管卡固定，一般不允许用电焊焊接；
9.保护管和桥架连接时，一般不允许用电焊固定，应用锁紧螺母固定。
桥架应从侧面开孔。
（四）接地处理
电缆桥架必须要与支架、吊架等连接牢固，才能保证接地要求，同时，在安装中也可以在桥架内敷设一条通常的铜芯导线来作为PE线
与接地进行连接。
跨接接地线严禁采用单股铜芯导线，应选择铜芯软导线，并且导线截面尺寸符合要求，如果设计没有明确做出规定，其截面尺寸不超过25mm2且不小于4mm2。
电缆桥架的安装长度不超过30m时，至少有两条接地与接地干线连接；也可在桥架内加设一条平行镀锌扁钢40×4mm作为接地体超过30m的桥架；应当做到每隔30m设置一处接地线与接地干线相连接。
三、安全注意事项
（一）新建电厂电缆桥架及保护管安装过程中应注意以下事项：
1. 作业前做好交底工作，使施工人员做到四明确：工作任务明确、作业程序明确、作业方法明确和安全注意事项明确；
2. 进入施工现场的施工人员必须遵守项目部安保部的要求，正确佩戴安全用品；
3. 两米及以上高空作业，应搭设脚手架，施工人员应系好安全带，并将安全带固定在牢固处；
4. 高处作业人员应配带工具袋，较大的工具应系保险绳；传递物品时，严禁上下抛掷，应利用麻绳、工具包、箩筐等起吊；
5. 使用切割机和角向磨光机等电动工具前，应检查所用电动工具电压等级，正确接线，外观无损，并确定没有漏电现象；
6. 使用切割机和角向磨光机等转动工具时，应戴好防护眼镜；
7. 所有焊接部分应先除去焊接处表皮，再进行二次防腐处理；
8. 金属外壳的电动工具和电器设备应有良好的接地措施；
9. 禁止在易燃易爆区使用电焊、火焊如有必要应做好防护措施并办理防火工作票；
10. 梯子应搁置稳固，与地面的夹角以60º为宜，梯脚有可靠的防滑措施，在松软的地面上使用时，有防陷、防倾措施；
11. 施工过程中应随时清理现场，防止留下施工火种，施工完毕后将所有废料带离现场。
结论：电缆桥架的安装工程在建筑电气工程中占有重要地位，如果在安装中留下隐患，将会对以后的使用运行造成影响。
为此，电缆桥架在安装前，必须要严格对设计图纸进行审核，及时向设计单位反馈图纸问题，在安装过程中严格按照国家规范要求进行施工，加强过程中控制，确保电缆桥架的安装质量。
参考文献：
[1] 陈启生.探析电缆桥架安装的若干质量问题及对策[J]．广东建材，2010，（3）.
[2] 刘继鹏.建设工程质量控制[M].北京：化学工业出版社，2011.3
[3]何军超. 电缆桥架安装的步骤要点及质量控制措施. 低碳地产.2016.8。
