专题32 电磁感应中的“单杆”模型单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。
1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。
（2）整个电路产生的电能等于克服安培力所做的功。
（3）电磁感应现象遵从能量守恒定律。
如图甲，导体棒ab 从磁场上方h 处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R 的内能。
2．单杆模型中常见的情况及处理方法： （1）单杆水平式开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝BLv ，经过Δt 速度为v ＋Δv ，此时感应＝Blv R，安培力F ＝BIL＝B2L2v R ，做减速运动：v ⇒F ⇒a，当v ＝0时，F ＝0，a ＝0，杆保持静止此时a ＝BLEmr，杆ab 速度v ⇒感应电动势BLv ⇒I ⇒安培力F ＝BIL ⇒加速度a ，当E感＝E 时，v 最大，且v m ＝E BLBLv ⇒I ⇒安培力F 安＝BIL ，由F －F 安＝ma 知a ，当a ＝0时，v 最大，v m ＝FRB2L2【题1】如图所示，间距为L ，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m ，电阻也为R 的金属棒，金属棒与导轨接触良好。
整个装置处于竖直向上、磁感应强度为B 的匀强磁场中．现使金属棒以初速度v 0沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q 。
下列说法正确的是A ．金属棒在导轨上做匀减速运动B ．整个过程中电阻R 上产生的焦耳热为mv202C ．整个过程中金属棒在导轨上发生的位移为qRBLD ．整个过程中金属棒克服安培力做功为mv202【答案】D【题2】如图所示，足够长的平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab 与导轨垂直且接触良好，导轨右端与电路连接．已知导轨相距为L ，磁场的磁感应强度为B ，R 1、R 2和ab 杆的电阻值均为r ，其余电阻不计，板间距为d 、板长为4d ，重力加速度为g ，不计空气阻力．如果ab 杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m 、带电荷量为＋q 的微粒恰能沿两板中心线射出，如果ab 杆以同样大小的速度向右匀速运动时，该微粒将射到B 板距其左端为d 的C 处。
单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。
1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。
（2）整个电路产生的电能等于克服安培力所做的功。
（3）电磁感应现象遵从能量守恒定律。
如图甲，导体棒ab从磁场上方h处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R的内能。
2．单杆模型中常见的情况及处理方法：（1）单杆水平式v≠0v0＝0示意图单杆ab以一定初速度v0在光滑水平轨道上滑动，质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定力学导体杆以速度v切割磁感线产生感应电动S闭合，ab杆受安培力F＝BLEr，开始时a＝Fm，杆ab速度v⇒感开始时a＝Fm，杆ab速度v⇒感应电动势E＝BLv，经过Δt观点势E ＝BLv，电流I＝ER＝BlvR，安培力F＝BIL＝B2L2vR，做减速运动：v⇒F⇒a，当v＝0时，F＝0，a＝0，杆保持静止此时a＝BLEmr，杆ab速度v⇒感应电动势BLv⇒I⇒安培力F＝BIL⇒加速度a，当E感＝E时，v最大，且v m＝EBL应电动势E＝BLv⇒I⇒安培力F安＝BIL，由F－F安＝ma知a，当a＝0时，v最大，v m＝FRB2L2速度为v＋Δv，此时感应电动势E′＝BL（v＋Δv），Δt时间内流入电容器的电荷量Δq＝CΔU＝C（E′－E）＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝BLI＝CB2L2a F－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度匀加速运动图象观点能量观点动能全部转化为内能：Q＝12mv2电源输出的电能转化为动能W电＝12mv2mF做的功一部分转化为杆的动能，一部分产生电热：W F＝Q＋12mv2mF做的功一部分转化为动能，一部分转化为电场能：W F＝12mv2＋E C【题1】如图所示，间距为L，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m，电阻也为R的金属棒，金属棒与导轨接触良好。

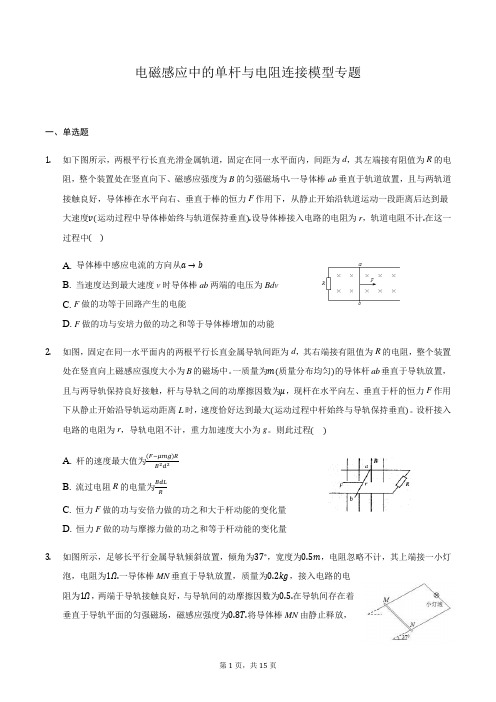

电磁感应中的单杆与电阻连接模型专题一、单选题1.如下图所示，两根平行长直光滑金属轨道，固定在同一水平面内，间距为d，其左端接有阻值为R的电阻，整个装置处在竖直向下、磁感应强度为B的匀强磁场中.一导体棒ab垂直于轨道放置，且与两轨道接触良好，导体棒在水平向右、垂直于棒的恒力F作用下，从静止开始沿轨道运动一段距离后达到最大速度v(运动过程中导体棒始终与轨道保持垂直).设导体棒接入电路的电阻为r，轨道电阻不计.在这一过程中()A. 导体棒中感应电流的方向从a→bB. 当速度达到最大速度v时导体棒ab两端的电压为BdvC. F做的功等于回路产生的电能D. F做的功与安培力做的功之和等于导体棒增加的动能2.如图，固定在同一水平面内的两根平行长直金属导轨间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的磁场中。
一质量为m(质量分布均匀)的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ，现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离L时，速度恰好达到最大(运动过程中杆始终与导轨保持垂直)。
设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g。
则此过程()A. 杆的速度最大值为(F−μmg)RB2d2B. 流过电阻R的电量为BdLRC. 恒力F做的功与安倍力做的功之和大于杆动能的变化量D. 恒力F做的功与摩擦力做的功之和等于杆动能的变化量3.如图所示，足够长平行金属导轨倾斜放置，倾角为37∘，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω.一导体棒MN垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端于导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T.将导体棒MN由静止释放，运动一端时间后，小灯泡稳定发光，此后导体棒MN的运动速度及小灯泡消耗的电功率分别为(重力加速度g取10m/s2，sin37∘=0.6)()A. 2.5m/s1WB. 5m/s1WC. 7.5m/s9WD. 15m/s9W4.如图所示，平行金属导轨ab和cd与水平面成θ角，间距为L，导轨与固定电阻R1和R2相连，磁感应强度为B的匀强磁场垂直穿过导轨平面．有一导体棒MN，质量为m，导体棒的电阻与固定电阻R1和R2的阻值均为R，与导轨之间的动摩擦因数为μ，导体棒以速度v沿导轨匀速下滑，忽略感应电流之间的相互作用．则()A. 导体棒两端电压为mgR(sinθ−μcosθ)BLmgv(sinθ−μcosθ)B. 电阻R1消耗的热功率为14C. 时间t内通过导体棒的电荷量为mgt(sinθ−μcosθ)BLD. 导体棒所受重力与安培力的合力方向与竖直方向的夹角等于θ5.如图所示，间距l=1m的光滑平行金属导轨电阻不计，水平放置于磁感应强度大小B=1T、方向竖直向下的匀强磁场中，导轨左端接一阻值R=2Ω的定值电阻，质量m=1kg、电阻不计的金属棒MN置于导轨上，始终垂直导轨且接触良好。
专题33 电磁感觉中的“双杆”模型1．一空间有垂直纸面向里的匀强磁场B，两条电阻不计的平行圆滑导轨竖直搁置在磁场内，如下图，磁感觉强度B＝0.5 T，导体棒ab、cd长度均为0.2 m，电阻均为0.1 Ω，重力均为0.1 N，现使劲向上拉动导体棒ab，使之匀速上涨（导体棒ab、cd与导轨接触优秀），此时cd静止不动，则ab上涨时，以下说法正确的选项是A．ab遇到的拉力大小为2 NB．ab向上运动的速度为2 m/sC．在2 s内，拉力做功，有0.4 J的机械能转变为电能D．在2 s内，拉力做功为0.6 J【答案】BC2．粗细平均的电阻丝围成的正方形线框原来整个置于有界匀强磁场内，磁场方向垂直于线框平面，其界限与正方形线框的边平行，现使线框沿四个不一样方向以同样速率v匀速平移出磁场，如下图，线框移出磁场的整个过程A．四种状况下ab两头的电势差都同样B．①图中流过线框的电荷量与v的大小没关C．②图中线框的电功率与v的大小成正比D．③图中磁场力对线框做的功与v2成正比【答案】B【分析】由法拉第电磁感觉定律E＝ΔΦ/Δt，闭合电路欧姆定律I＝E/R，电流定义式I＝q/Δt可得q＝ΔΦ/R，线框沿四个不一样方向移出磁场，流过线框的电荷量与v的大小没关，选项B正确。
四种状况下ab两头的电势差不同样，选项A错误。
②图中线框的电功率P＝E2/R，E＝BLv，P与v的二次方大小成正比，选项C错误；③图中磁场力F＝BIL，I＝E/R，E＝BLv，磁场力对线框做功W＝FL，磁场力对线框做的功与v成正比，选项D错误。
7．（多项选择）在如下图的倾角为θ的圆滑斜面上，存在着两个磁感觉强度大小均为B 的匀强磁场，地区Ⅰ的磁场方向垂直斜面向上，地区Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚超出GH进入磁场Ⅰ区时，恰巧以速度v1做匀速直线运动；当ab边下滑到JP与MN 的中间地点时，线框又恰巧以速度v2做匀速直线运动，从ab边超出GH到抵达MN与JP的中间地点的过程中，线框的动能变化量为ΔE k，重力对线框做功大小为W1，安培力对线框做功大小为W2，以下说法中正确的有A．在下滑过程中，因为重力做正功，所以有v2>v1B．从ab边超出GH到抵达MN与JP的中间地点的过程中，线框的机械能守恒C．从ab边超出GH到抵达MN与JP的中间地点的过程中，有W1－ΔE k的机械能转变为电能D．从ab边超出GH到抵达MN与JP的中间地点的过程中，线框动能的变化量大小ΔE k ＝W1－W2【答案】CD8．（多项选择）如图甲所示，圆滑绝缘水平面上，虚线MN的右边存在磁感觉强度B＝2 T的匀强磁场，MN的左边有一质量m＝0.1 kg的矩形线圈abcd，bc边长L1＝0.2 m，电阻R ＝2 Ω。

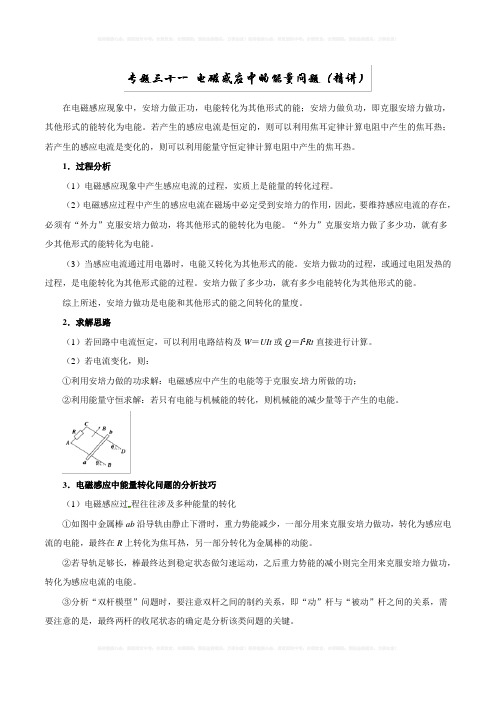

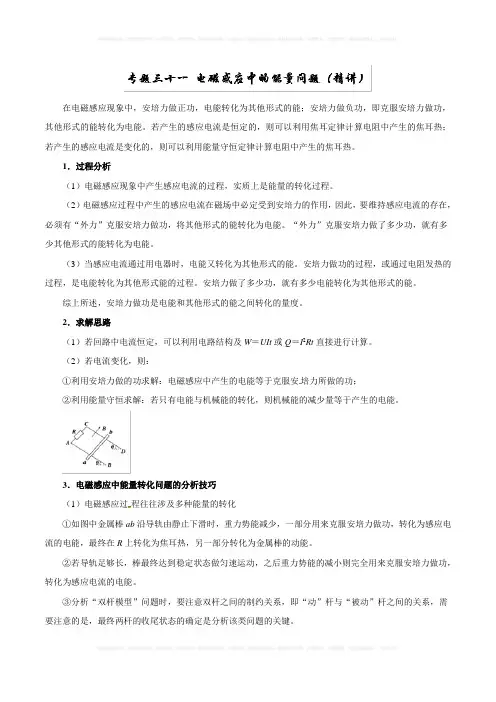

在电磁感应现象中，安培力做正功，电能转化为其他形式的能；安培力做负功，即克服安培力做功，其他形式的能转化为电能。
若产生的感应电流是恒定的，则可以利用焦耳定律计算电阻中产生的焦耳热；若产生的感应电流是变化的，则可以利用能量守恒定律计算电阻中产生的焦耳热。
1．过程分析（1）电磁感应现象中产生感应电流的过程，实质上是能量的转化过程。
（2）电磁感应过程中产生的感应电流在磁场中必定受到安培力的作用，因此，要维持感应电流的存在，必须有“外力”克服安培力做功，将其他形式的能转化为电能。
“外力”克服安培力做了多少功，就有多少其他形式的能转化为电能。
（3）当感应电流通过用电器时，电能又转化为其他形式的能。
安培力做功的过程，或通过电阻发热的过程，是电能转化为其他形式能的过程。
安培力做了多少功，就有多少电能转化为其他形式的能。
综上所述，安培力做功是电能和其他形式的能之间转化的量度。
2．求解思路（1）若回路中电流恒定，可以利用电路结构及W＝UIt或Q＝I2Rt直接进行计算。
（2）若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能。
3．电磁感应中能量转化问题的分析技巧（1）电磁感应过程往往涉及多种能量的转化①如图中金属棒ab沿导轨由静止下滑时，重力势能减少，一部分用来克服安培力做功，转化为感应电流的电能，最终在R上转化为焦耳热，另一部分转化为金属棒的动能。
②若导轨足够长，棒最终达到稳定状态做匀速运动，之后重力势能的减小则完全用来克服安培力做功，转化为感应电流的电能。
③分析“双杆模型”问题时，要注意双杆之间的制约关系，即“动”杆与“被动”杆之间的关系，需要注意的是，最终两杆的收尾状态的确定是分析该类问题的关键。
（2）安培力做功和电能变化的特定对应关系①“外力”克服安培力做多少功，就有多少其他形式的能转化为电能。
②安培力做功的过程，是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能。

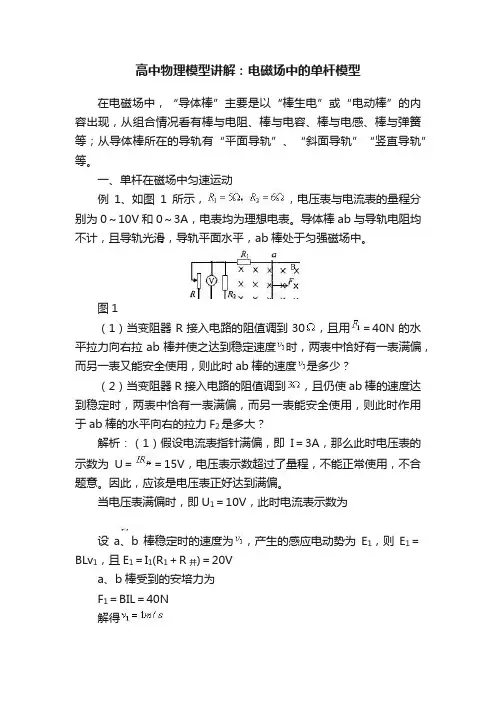

电磁感应中“滑轨”问题归类例析一、“单杆”滑切割磁感线型 1、杆与电阻连接组成回路例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R ／2的金属导线ab 垂直导轨放置 （1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。
（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。
例2、如右图所示，一平面框架与水平面成37°角，宽L=0.4 m ，上、下两端各有一个电阻R 0＝1 Ω，框架的其他部分电阻不计，框架足够长.垂直于框平面的方向存在向上的匀强磁场，磁感应强度B ＝2T.ab 为金属杆，其长度为L ＝0.4 m ，质量m ＝0.8 kg ，电阻r ＝0.5Ω，棒与框架的动摩擦因数μ＝0.5.由静止开始下滑，直到速度达到最大的过程中，上端电阻R 0产生的热量Q 0＝0.375J(已知sin37°＝0.6，cos37°=0.8；g 取10m ／s2)求： (1)杆ab 的最大速度；(2)从开始到速度最大的过程中ab 杆沿斜面下滑的距离；在该过程中通过ab 的电荷量.关键：在于能量观，通过做功求位移。
2、杆与电容器连接组成回路例3、如图所示, 竖直放置的光滑平行金属导轨, 相距L , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为m 的金属棒ab 可紧贴导轨自由滑动. 现让ab 从高h 处由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用.求金属棒下落的时间？ 问金属棒的做什么运动？棒落地时的速度为多大？例4、光滑U 型金属框架宽为L ，足够长，其上放一质量为m 的金属棒ab ，左端连接有一电容为C 的电容器，现给棒一个初速v 0，使棒始终垂直框架并沿框架运动，如图所示。

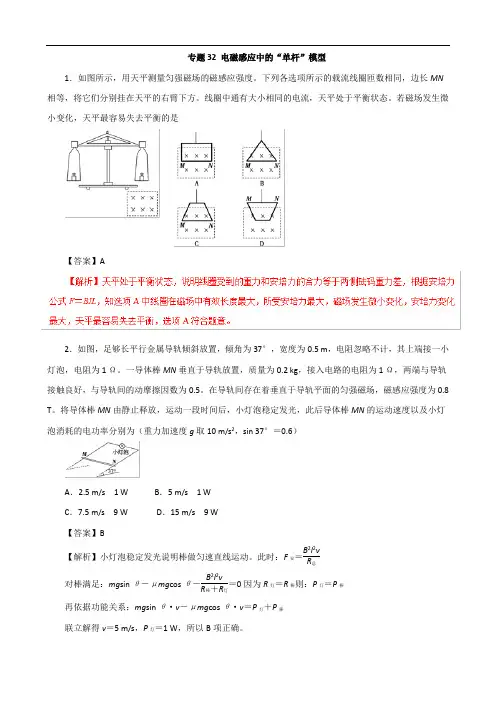

专题32 电磁感应中的“单杆”模型1．如图所示，用天平测量匀强磁场的磁感应强度。
下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方。
线圈中通有大小相同的电流，天平处于平衡状态。
若磁场发生微小变化，天平最容易失去平衡的是【答案】A2．如图，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5 m ，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω。
一导体棒MN 垂直于导轨放置，质量为0.2 kg ，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5。
在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T 。
将导体棒MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN 的运动速度以及小灯泡消耗的电功率分别为（重力加速度g 取10 m/s 2，sin 37°＝0.6）A ．2.5 m/s 1 WB ．5 m/s 1 WC ．7.5 m/s 9 WD ．15 m/s 9 W【答案】B【解析】小灯泡稳定发光说明棒做匀速直线运动。
此时：F 安＝B 2l 2vR 总对棒满足：mg sin θ－μmg cos θ－B 2l 2vR 棒＋R 灯＝0因为R 灯＝R 棒则：P 灯＝P 棒再依据功能关系：mg sin θ·v －μmg cos θ·v ＝P 灯＋P 棒 联立解得v ＝5 m/s ，P 灯＝1 W ，所以B 项正确。
6．（多选）半径为a 右端开小口的导体圆环和长为2a 的导体直杆，单位长度电阻均为R 0。
圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B 。
杆在圆环上以速度v 平行于直径CD 向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O 开始，杆的位置由θ确定，如图所示。
则A ．θ＝0时，杆产生的电动势为2BavB ．θ＝π3时，杆产生的电动势为3Bav C ．θ＝0时，杆受的安培力大小为2B 2av(π＋2)R 0D ．θ＝π3时，杆受的安培力大小为3B 2av(5π＋3)R 0【答案】AD7．（多选）水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，如图所示，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程A ．产生的总内能相等B ．通过ab 棒的电荷量相等C ．电流所做的功相等D ．安培力对ab 棒所做的功不相等 【答案】AD【解析】两过程中产生的总内能等于金属棒减少的动能，选项A 正确；两种情况下，当金属棒速度相等时，在粗糙导轨滑行时的加速度较大，所以导轨光滑时金属棒滑行的较远，根据q ＝It ＝ΔΦRt ·t ＝ΔΦR ＝B ·ΔSR 可知，导轨光滑时通过ab 棒的电荷量较大，选项B 错误；两个过程中，金属棒减少的动能相等，所以导轨光滑时克服安培力做的功等于导轨粗糙时克服安培力做的功与克服摩擦力做功之和，选项D 正确；因为电流所做的功等于克服安培力做的功，所以选项C 错误。
专题13电磁感应中的单杆、双杆、导线框问题01专题网络.思维脑图 (1)02考情分析.解密高考 (2)03高频考点.以考定法 (2) (2) (5) (7)考向1：导体棒平动切割磁感应线的综合问题 (7)考向2：导体棒旋转切割磁感应线的综合问题 (8)考向3：线框进出磁场类问题的综合应用 (9)考向4：双杆在导轨上运动的综合应用 (10)04核心素养.难点突破 (11)05创新好题.轻松练 (16)新情境1：航空航天类 (16)新情境2：航洋科技类 (18)新情境3：生产生活相关类 (19)一、电磁感应中的单杆模型1．单杆模型的常见情况质量为m、电阻不计的单杆ab以一定初速度v0在光滑水平轨道上滑动，两平行导轨间距为L 轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L，拉力F恒定F 做的功一部分转化2．在电磁感应中，动量定理应用于单杆切割磁感线运动，可求解变力的时间、速度、位移和电荷量。
(1)求电荷量或速度：B I LΔt ＝mv 2－mv 1，q ＝I Δt 。
(2)求位移：－B 2L 2v ΔtR 总＝0－mv 0，x ＝v̅Δt 。
(3)求时间：⇒－B I LΔt ＋F 其他·Δt ＝mv 2－mv 1，即－BLq ＋F 其他·Δt ＝mv 2－mv 1 已知电荷量q ，F 其他为恒力，可求出变加速运动的时间。
⇒－B 2L 2v ΔtR 总＋F 其他·Δt ＝mv 2－mv 1，v̅Δt ＝x已知位移x ，F 其他为恒力，也可求出变加速运动的时间。
二、电磁感应中的双杆模型1．双杆模型的常见情况(1)初速度不为零，不受其他水平外力的作用质量m b＝m a；电阻r b＝r a；长度L b＝L a质量m b＝m a；电阻r b＝r a；长度L b＝2L a杆b受安培力做变减速运动，杆a受安培力能量质量m b＝m a；电阻r b＝r a；长度L b＝L a摩擦力F fb＝F fa；质量m b＝m a；电阻r b＝r a；长度L b＝L a 开始时，两杆受安培力做变加速运动；开始时，若F<F≤2F，则a杆先变加速后匀速运动；b杆F做的功转化为两杆的动能和内能：F做的功转化为两杆的动能和内能(包括电热和摩擦热)：进行解决。
一、 单杆模型【破解策略】 单杆问题是电磁感应与电路、力学、能量综合应用的体现，因此相关问题应从以下几个角度去分析思考：(1)力电角度：与“导体单棒”组成的闭合回路中的磁通量发生变化→导体棒产生感应电动势→感应电流→导体棒受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，循环结束时加速度等于零，导体棒达到稳定运动状态。
(2)电学角度：判断产生电磁感应现象的那一部分导体(电源)→利用t NE ∆∆=φ或BLv E =求感应动电动势的大小→利用右手定则或楞次定律判断电流方向→分析电路结构→画等效电路图。
(3)力能角度：电磁感应现象中，当外力克服安培力做功时，就有其他形式的能转化为电能；当安培力做正功时，就有电能转化为其他形式的能。
00≠v 00=v示意图单杆ab 以一定初速度0v 在光滑水平轨道上滑动，质量为m ，电阻不计，杆长为L轨道水平、光滑，单杆ab 质量为m ，电阻不计，杆长为L轨道水平光滑，杆ab 质量为m ，电阻不计，杆长为L ，拉力F 恒定力 学 观 点导体杆以速度v 切割磁感线产生感应电动势BLv E =，电流R BLvR E I ==，安培力RvL B BIL F 22==，做减速运动：↓↓⇒a v ，当0=v 时，0=F ，0=a ，杆保持静止S 闭合，ab 杆受安培力R BLE F =，此时mR BLE a =，杆ab 速度↑⇒v 感应电动势↓⇒↑⇒I BLv 安培力↓⇒=BIL F 加速度↓a ，当E E =感时，v 最大，且2222L B BLIR L B FR v m ==BL E=开始时m F a =，杆ab 速度↑⇒v 感应电动势↑⇒↑⇒=I BLv E 安培力↑=BIL F 安由a F F m =-安知↓a ，当0=a 时，v 最大，22L B FR v m =图 像 观 点能 量 观 点动能全部转化为内能： 2021mv Q = 电能转化为动能 221m mv W 电 F 做的功中的一部分转化为杆的动能，一部分产热：221m F mv Q W += 1．如图12—2一l2所示，abcd 是一个固定的U 形金属框架，ab 和cd 边都很长，bc 长为l ，框架的电阻不计，ef 是放置在框架上与bc 平行的导体杆，它可在框架上自由滑动(摩擦可忽略)，它的电阻为R ，现沿垂直于框架平面的方向加一恒定的匀强磁场，磁感应强度为B ，方向垂直于纸面向里，已知当以恒力F 向右拉导体杆ef 时，导体杆最后匀速滑动，求匀速滑动时的速度．2.两根光滑的足够长的直金属导轨MN 、''N M 平行置于竖直面内，导轨间距为L ，导轨上端接有阻值为Ｒ的电阻，如图１所示。
单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。
1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。
（2）整个电路产生的电能等于克服安培力所做的功。
（3）电磁感应现象遵从能量守恒定律。
如图甲，导体棒ab 从磁场上方h 处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R 的内能。
2．单杆模型中常见的情况及处理方法： （1）单杆水平式开始时a ＝Fm ，杆ab 速度v ⇒感开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝BLv，经过Δt势E ＝BLv ，电流I ＝ER ＝Blv R ，安培力F ＝BIL ＝B 2L 2vR，做减速运动：v ⇒F ⇒a ，当v ＝0时，F ＝0，a ＝0，杆保持静止此时a ＝BLEmr ，杆ab 速度v ⇒感应电动势BLv ⇒I ⇒安培力F ＝BIL ⇒加速度a ，当E感＝E 时，v 最大，且v m ＝E BL应电动势E ＝BLv ⇒I ⇒安培力F 安＝BIL ，由F －F安＝ma 知a ，当a ＝0时，v 最大，v m ＝FRB 2L 2【题1】如图所示，间距为L ，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m ，电阻也为R 的金属棒，金属棒与导轨接触良好。
整个装置处于竖直向上、磁感应强度为B 的匀强磁场中．现使金属棒以初速度v 0沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q 。
下列说法正确的是A ．金属棒在导轨上做匀减速运动B ．整个过程中电阻R 上产生的焦耳热为mv 202C ．整个过程中金属棒在导轨上发生的位移为qRBLD ．整个过程中金属棒克服安培力做功为mv 202【答案】D【题2】如图所示，足够长的平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab 与导轨垂直且接触良好，导轨右端与电路连接．已知导轨相距为L ，磁场的磁感应强度为B ，R 1、R 2和ab 杆的电阻值均为r ，其余电阻不计，板间距为d 、板长为4d ，重力加速度为g ，不计空气阻力．如果ab 杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m 、带电荷量为＋q 的微粒恰能沿两板中心线射出，如果ab 杆以同样大小的速度向右匀速运动时，该微粒将射到B 板距其左端为d 的C 处。
（1）求ab 杆匀速运动的速度大小v ； （2）求微粒水平射入两板时的速度大小v 0；（3）如果以v 0沿中心线射入的上述微粒能够从两板间射出，试讨论ab 杆向左匀速运动的速度范围。
【答案】（1）3mgd qBL （2）2gd （3）21mgd 8qBL <v <27mgd8qBL【解析】（1）设ab 杆匀速运动的速度为v ，则ab 杆产生的电动势为E ＝BLv ① 两板间的电压为U 0＝13E ＝BLv3②ab 杆向左匀速运动时：qU 0d ＝mg ③由①②③式得：v ＝3mgdqBL ④（2）ab 杆向右匀速运动时，设带电微粒射入两极板时的速度为v 0，向下运动的加速度为a ，经（3）要使带电微粒能从两板间射出，设它在竖直方向运动的加速度为a 1、时间为t 1，应有 d2>12a 1t 21⑨ t 1＝4dv 0⑩由⑧⑨⑩得：a 1<g8⑪若a 1的方向向上，设ab 杆运动的速度为v 1，两板电压为：U 1＝13BLv 1⑫又有：qU 1d－mg ＝ma 1⑬联立⑪⑫⑬式得：v 1<27mgd8qBL⑭若a 1的方向向下，设ab 杆的运动速度为v 2，两板电压为：U 2＝13BLv 2⑮又有：mg －qU 2d ＝ma 1⑯由⑪⑮⑯式得：v 2>21mgd8qBL⑰，所以ab 杆向左匀速运动时速度的大小范围为21mgd 8qBL <v <27mgd8qBL ⑱方法技巧：巧用功能关系以及能量守恒思想1、在电磁感应现象中，当安培力是变力时，无法直接求安培力做的功，这时要用功能关系和能量守恒的观点来分析问题。
2、一个注意点：在应用能 量守恒观点解决电磁感应问题时，一定要分析清楚能量的转化情况，尤其要注意电能往往只是各种形式能转化的中介。
3．单棒导体切割磁感线一般运动过程4．收尾状态5．两种状态及处理方法【题7】相距L＝1.5 m的足够长金属导轨竖直放置，质量为m1＝1 kg的金属棒ab和质量为m2＝0.27 kg 的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同。
ab棒光滑，cd棒与导轨间的动摩擦因数为μ＝0.75，两棒总电阻为1.8 Ω，导轨电阻不计。
ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放。
（g取10 m/s2）（1）求出磁感应强度B 的大小和ab 棒加速度的大小；（2）已知在2s 内外力F 做功40J ，求这一过程中两金属棒产生的总焦耳热；（3）判断cd 棒将做怎样的运动，求出cd 棒达到最大速度所需的时间t 0，并在图（c ）中定性画出cd 棒所受摩擦力f cd 随时间变化的图象。
【答案】（1）1.2 T 1 m/s 2（2）18 J （3）2 s 图见解析（2）在2 s 末金属棒ab 的速率v t ＝at ＝2 m/s 所发生的位移s ＝12at 2＝2 m由动能定理得W F －m 1gs －W 安＝12m 1v 2t，又Q ＝W 安 联立以上方程，解得Q ＝W F －m 1gs －12m 1v 2t ＝40 J －1×10×2 J －12×1×22 J ＝18 J 。
（3）cd 棒先做加速度逐渐减小的加速运动，当cd 棒所受重力与滑动摩擦力相等时，速度达到最大；然后做加速度逐渐增大的减速运动，最后停止运动。
当cd 棒速度达到最大时，有m 2g ＝μF N ， 又F N ＝F 安，F 安＝BIL ，I ＝E R ＝BLv m R ，v m ＝at 0，整理解得t 0＝m 2gR μB 2L 2a ＝0.27×10×1.80.75×1.22×1.52×1s ＝2 s f cd 随时间变化的图象如图所示。
【题8】（多选）如图所示，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，左侧为半径为R 的14光滑圆弧轨道，其最低位置与右侧水平粗糙平直导轨相切，右端接一个阻值为r 的定值电阻。
平直导轨部分的左边区域有宽度为d 、磁感应强度大小为B 、方向竖直的匀强磁场质量为m 、电阻也为r 的金属棒从圆弧轨道最高处由静止释放，到达磁场右边界处恰好停止。
已知金属棒与平直部分导轨间的动摩擦因数为μ，金属棒与导轨间接触良好。
则在此过程中，以下说法正确的是A ．金属棒在磁场中做匀减速运动B ．通过金属棒横截面的电荷量为BdLrC ．定值电阻r 产生的焦耳热为12mg （R －μd ）D ．金属棒运动到圆弧轨道最低位置时对轨道的压力为3mg 【答案】CD错误；通过金属棒横截面的电荷量为q ＝I Δt ，又I ＝E2r ，E ＝ΔΦΔt ，则得q ＝ΔΦ2r ＝BdL2r，故B 错误；根据能量守恒定律得：定值电阻r 产生的焦耳热为Q ＝12（mgR －μmgd ）＝12mg （R －μd ），故C 正确；设金属棒运动到圆弧轨道最低位置时速度为v ，金属棒在圆弧轨道运动过程中，根据机械能守恒定律得：mgR ＝12mv 2，在轨道最低位置时，由牛顿第二定律得：N －mg ＝m v 2R ，联立解得：轨道对金属棒的支持力为：N ＝3mg ，根据牛顿第三定律得金属棒对轨道的压力为：N ′＝N ＝3mg ，故D 正确。
【题9】如图甲所示，匀强磁场的磁感应强度B 为0.5 T ，其方向垂直于倾角θ为30°的斜面向上。
绝缘斜面上固定有“∧”形状的光滑金属导轨MPN （电阻忽略不计），MP 和NP 长度均为2.5 m ，MN 连线水平，长为3 m 。
以MN 中点O 为原点，OP 为x 轴建立一维坐标系Ox 。
一根粗细均匀的金属杆CD ，长度d 为3 m 、质量m 为1 kg 、电阻R 为0.3 Ω，在拉力F 的作用下，从MN 处以恒定速度v ＝1 m/s 在导轨上沿x 轴正向运动（金属杆与导轨接触良好）。
g 取10 m/s 2（1）求金属杆CD 运动过程中产生的感应电动势E 及运动到x ＝0.8 m 处电势差U CD ；（2）推导金属杆CD 从MN 处运动到P 点过程中拉力F 与位置坐标x 的关系式，并在图乙中画出F －x 关系图象；（3）求金属杆CD 从MN 处运动到P 点的全过程产生的焦耳热。
【答案】（1）1.5 V －0.6 V （2）F ＝12.5－3.75x （m ） 图象见解析（3）7.5 J（2）金属杆做匀速直线运动，故始终受力平衡，即F ＝mg sin θ＋BIl I ＝BlvR x所其中l ＝OP －x OP d ＝3 m －32x ，R x ＝l ×0.1 Ω/m代入可得F ＝12.5－3.75x （m ）（0≤x ≤2） 关系图象如下图所示所以F ＝mg sin θ＋B 2l 2vR x。
