电磁感应中“单、双棒”问题归类例析一、单棒问题：1.单棒与电阻连接构成回路：例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R ／2的金属导线ab 垂直导轨放置（1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。
（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。
2、杆与电容器连接组成回路例2、如图所示, 竖直放置的光滑平行金属导轨, 相距l , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为m 的金属棒ab 可紧贴导轨自由滑动. 现让ab 由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用. 问金属棒的做什么运动？棒落地时的速度为多大？3、杆与电源连接组成回路例3、如图所示，长平行导轨PQ 、MN 光滑，相距5.0 l m ，处在同一水平面中，磁感应强度B =0.8T 的匀强磁场竖直向下穿过导轨面．横跨在导轨上的直导线ab 的质量m =0.1kg 、电阻R =0.8Ω，导轨电阻不计．导轨间通过开关S 将电动势E =1.5V 、内电阻r =0.2Ω的电池接在M 、P 两端，试计算分析：（1）在开关S 刚闭合的初始时刻，导线ab 的加速度多大？随后ab 的加速度、速度如何变化？ （2）在闭合开关S 后，怎样才能使ab 以恒定的速度υ =7.5m/s 沿导轨向右运动？试描述这时电路中的能量转化情况（通过具体的数据计算说明）．二、双杆问题：1、双杆所在轨道宽度相同——常用动量守恒求稳定速度例4、两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L 。
导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图所示．两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B ．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0．若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少．（2）当ab 棒的速度变为初速度的3/4时，cd 棒的加速度是多少？例5、如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B =0.50T 的匀强磁场与导Bv 0L adb轨所在平面垂直，导轨的电阻很小，可忽略不计。
专题32 电磁感应中的“单杆”模型单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。
1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。
（2）整个电路产生的电能等于克服安培力所做的功。
（3）电磁感应现象遵从能量守恒定律。
如图甲，导体棒ab 从磁场上方h 处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R 的内能。
2．单杆模型中常见的情况及处理方法： （1）单杆水平式开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝开始时a ＝Fm ，杆ab 速度v ⇒感应电动势E ＝BLv ，经过Δt 速度为v ＋Δv ，此时感应＝Blv R，安培力F ＝BIL＝B2L2v R ，做减速运动：v ⇒F ⇒a，当v ＝0时，F ＝0，a ＝0，杆保持静止此时a ＝BLEmr，杆ab 速度v ⇒感应电动势BLv ⇒I ⇒安培力F ＝BIL ⇒加速度a ，当E感＝E 时，v 最大，且v m ＝E BLBLv ⇒I ⇒安培力F 安＝BIL ，由F －F 安＝ma 知a ，当a ＝0时，v 最大，v m ＝FRB2L2【题1】如图所示，间距为L ，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m ，电阻也为R 的金属棒，金属棒与导轨接触良好。
整个装置处于竖直向上、磁感应强度为B 的匀强磁场中．现使金属棒以初速度v 0沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q 。
下列说法正确的是A ．金属棒在导轨上做匀减速运动B ．整个过程中电阻R 上产生的焦耳热为mv202C ．整个过程中金属棒在导轨上发生的位移为qRBLD ．整个过程中金属棒克服安培力做功为mv202【答案】D【题2】如图所示，足够长的平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab 与导轨垂直且接触良好，导轨右端与电路连接．已知导轨相距为L ，磁场的磁感应强度为B ，R 1、R 2和ab 杆的电阻值均为r ，其余电阻不计，板间距为d 、板长为4d ，重力加速度为g ，不计空气阻力．如果ab 杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m 、带电荷量为＋q 的微粒恰能沿两板中心线射出，如果ab 杆以同样大小的速度向右匀速运动时，该微粒将射到B 板距其左端为d 的C 处。
专题31 电磁感应中的能量问题在电磁感应现象中，安培力做正功，电能转化为其他形式的能；安培力做负功，即克服安培力做功，其他形式的能转化为电能。
若产生的感应电流是恒定的，则可以利用焦耳定律计算电阻中产生的焦耳热；若产生的感应电流是变化的，则可以利用能量守恒定律计算电阻中产生的焦耳热。
1．过程分析（1）电磁感应现象中产生感应电流的过程，实质上是能量的转化过程。
（2）电磁感应过程中产生的感应电流在磁场中必定受到安培力的作用，因此，要维持感应电流的存在，必须有“外力”克服安培力做功，将其他形式的能转化为电能。
“外力”克服安培力做了多少功，就有多少其他形式的能转化为电能。
（3）当感应电流通过用电器时，电能又转化为其他形式的能。
安培力做功的过程，或通过电阻发热的过程，是电能转化为其他形式能的过程。
安培力做了多少功，就有多少电能转化为其他形式的能。
综上所述，安培力做功是电能和其他形式的能之间转化的量度。
2．求解思路（1）若回路中电流恒定，可以利用电路结构及W＝UIt或Q＝I2Rt直接进行计算。
（2）若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能。
3．电磁感应中能量转化问题的分析技巧（1）电磁感应过程往往涉及多种能量的转化①如图中金属棒ab沿导轨由静止下滑时，重力势能减少，一部分用来克服安培力做功，转化为感应电流的电能，最终在R上转化为焦耳热，另一部分转化为金属棒的动能。
②若导轨足够长，棒最终达到稳定状态做匀速运动，之后重力势能的减小则完全用来克服安培力做功，转化为感应电流的电能。
③分析“双杆模型”问题时，要注意双杆之间的制约关系，即“动”杆与“被动”杆之间的关系，需要注意的是，最终两杆的收尾状态的确定是分析该类问题的关键。
（2）安培力做功和电能变化的特定对应关系①“外力”克服安培力做多少功，就有多少其他形式的能转化为电能。
2023一线高考（新教材）二轮物理（山东专版）素养提升课04电磁感应中的单、双杆模型(wd无答案)一、解答题(★★★) 1. 如图所示，宽度L＝1.0m的足够长的U形金属导轨水平放置，导轨处在竖直向上的匀强磁场中，磁感应强度B＝1.0T，导轨上放一根质量m＝0.2kg、电阻R＝1.0 的金属棒ab，棒与导轨间的动摩擦因数＝0.5，现牵引力F以恒定功率P使棒从静止开始沿导轨运动（棒始终与导轨垂直且接触良好），当棒的电阻R产生热量Q＝7.0J时获得稳定速度，速度大小为3.0m/s，此过程中通过棒的电荷量q＝4.1C，导轨电阻不计，g取10m/s 2。
求：（1）当棒的速度稳定时，棒所受的安培力的大小和方向；（2）牵引力F的恒定功率P为多大？（3）棒从静止开始运动到获得稳定速度所需的时间为多少？(★★★) 2. 如图所示，相距为L的两条足够长的光滑平行金属导轨MN、PQ与水平面的夹角为θ，N、Q两点间接有阻值为R的电阻。
整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向下。
将质量为m、阻值也为R的金属杆cd垂直放在导轨上，杆cd由静止释放，下滑距离x时达到最大速度。
重力加速度为g，导轨电阻不计，杆与导轨接触良好。
求：(1)杆cd下滑的最大加速度和最大速度；(2)上述过程中，杆上产生的热量。
二、多选题(★★) 3. 如图所示，水平放置的粗糙U形框架上连接一个阻值为R0的电阻，处于垂直框架平面向里、磁感应强度大小为B的匀强磁场中。
一个半径为L、质量为m的半圆形硬导体AC置于框架上，在水平向右的恒定拉力F作用下，由静止开始运动距离d后速度达到v，A、C端始终与框架良好接触，半圆形硬导体AC的电阻为r，框架电阻不计。
下列说法正确的是（）A．A点的电势高于C点的电势B．此时AC两端电压为U AC=C．此过程中电路产生的电热为Q=Fd－mv2D．此过程中通过电阻R0的电荷量为q=三、单选题(★★★) 4. 如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L，上端用一电阻R相连，该装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于轨道平面向上。
单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。
1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。
（2）整个电路产生的电能等于克服安培力所做的功。
（3）电磁感应现象遵从能量守恒定律。
如图甲，导体棒ab从磁场上方h处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R的内能。
2．单杆模型中常见的情况及处理方法：（1）单杆水平式v≠0v0＝0示意图单杆ab以一定初速度v0在光滑水平轨道上滑动，质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定力学导体杆以速度v切割磁感线产生感应电动S闭合，ab杆受安培力F＝BLEr，开始时a＝Fm，杆ab速度v⇒感开始时a＝Fm，杆ab速度v⇒感应电动势E＝BLv，经过Δt观点势E ＝BLv，电流I＝ER＝BlvR，安培力F＝BIL＝B2L2vR，做减速运动：v⇒F⇒a，当v＝0时，F＝0，a＝0，杆保持静止此时a＝BLEmr，杆ab速度v⇒感应电动势BLv⇒I⇒安培力F＝BIL⇒加速度a，当E感＝E时，v最大，且v m＝EBL应电动势E＝BLv⇒I⇒安培力F安＝BIL，由F－F安＝ma知a，当a＝0时，v最大，v m＝FRB2L2速度为v＋Δv，此时感应电动势E′＝BL（v＋Δv），Δt时间内流入电容器的电荷量Δq＝CΔU＝C（E′－E）＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝BLI＝CB2L2a F－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度匀加速运动图象观点能量观点动能全部转化为内能：Q＝12mv2电源输出的电能转化为动能W电＝12mv2mF做的功一部分转化为杆的动能，一部分产生电热：W F＝Q＋12mv2mF做的功一部分转化为动能，一部分转化为电场能：W F＝12mv2＋E C【题1】如图所示，间距为L，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m，电阻也为R的金属棒，金属棒与导轨接触良好。
1．如图所示，有两根和水平方向成α角的光滑平行金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆（电阻忽略不计）从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m，则A．如果B增大，v m将变大B．如果α增大，v m将变大C．如果R变小，v m将变大D．如果m变小，v m将变大【答案】B2．如图所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B。
电容器的电容为C，除电阻R外，导轨和导线的电阻均不计。
现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时A．电容器两端的电压为零B．电阻两端的电压为BLvC ．电容器所带电荷量为CBLvD ．为保持MN 匀速运动，需对其施加的拉力大小为B 2L 2vR【答案】C3．（多选）如图所示，在水平桌面上放置两条相距为l 的平行光滑导轨ab 与cd ，阻值为R 的电阻与导轨的a 、c 端相连。
质量为m 、电阻也为R 的导体棒垂直于导轨放置并可沿导轨自由滑动。
整个装置放于匀强磁场中，磁场的方向竖直向上，磁感应强度的大小为B 。
导体棒的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一个质量也为m 的物块相连，绳处于拉直状态。
现若从静止开始释放物块，用h 表示物块下落的高度（物块不会触地），g 表示重力加速度，其他电阻不计，则A ．电阻R 中的感应电流方向由c 到aB ．物块下落的最大加速度为gC ．若h 足够大，物块下落的最大速度为2mgR B 2l 2D ．通过电阻R 的电荷量为Blh R【答案】AC4．（多选）如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1。

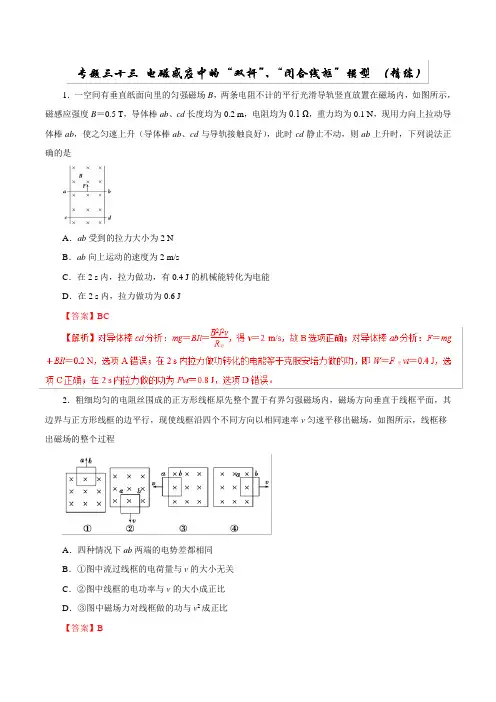

1．一空间有垂直纸面向里的匀强磁场B，两条电阻不计的平行光滑导轨竖直放置在磁场内，如图所示，磁感应强度B＝0.5 T，导体棒ab、cd长度均为0.2 m，电阻均为0.1 Ω，重力均为0.1 N，现用力向上拉动导体棒ab，使之匀速上升（导体棒ab、cd与导轨接触良好），此时cd静止不动，则ab上升时，下列说法正确的是A．ab受到的拉力大小为2 NB．ab向上运动的速度为2 m/sC．在2 s内，拉力做功，有0.4 J的机械能转化为电能D．在2 s内，拉力做功为0.6 J【答案】BC2．粗细均匀的电阻丝围成的正方形线框原先整个置于有界匀强磁场内，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框沿四个不同方向以相同速率v匀速平移出磁场，如图所示，线框移出磁场的整个过程A．四种情况下ab两端的电势差都相同B．①图中流过线框的电荷量与v的大小无关C．②图中线框的电功率与v的大小成正比D．③图中磁场力对线框做的功与v2成正比【答案】B【解析】由法拉第电磁感应定律E＝ΔΦ/Δt，闭合电路欧姆定律I＝E/R，电流定义式I＝q/Δt可得q＝ΔΦ/R，线框沿四个不同方向移出磁场，流过线框的电荷量与v的大小无关，选项B正确。
四种情况下ab 两端的电势差不相同，选项A错误。
②图中线框的电功率P＝E2/R，E＝BLv，P与v的二次方大小成正比，选项C错误；③图中磁场力F＝BIL，I＝E/R，E＝BL v，磁场力对线框做功W＝FL，磁场力对线框做的功与v成正比，选项D错误。
7．（多选）在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B的匀强磁场，区域Ⅰ的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场Ⅰ区时，恰好以速度v1做匀速直线运动；当ab边下滑到JP与MN的中间位置时，线框又恰好以速度v2做匀速直线运动，从ab边越过GH到到达MN与JP的中间位置的过程中，线框的动能变化量为ΔE k，重力对线框做功大小为W1，安培力对线框做功大小为W2，下列说法中正确的有A．在下滑过程中，由于重力做正功，所以有v2>v1B．从ab边越过GH到到达MN与JP的中间位置的过程中，线框的机械能守恒C．从ab边越过GH到到达MN与JP的中间位置的过程中，有W1－ΔE k的机械能转化为电能D．从ab边越过GH到到达MN与JP的中间位置的过程中，线框动能的变化量大小ΔE k＝W1－W2【答案】CD8．（多选）如图甲所示，光滑绝缘水平面上，虚线MN的右侧存在磁感应强度B＝2 T的匀强磁场，MN 的左侧有一质量m＝0.1 kg的矩形线圈abcd，bc边长L1＝0.2 m，电阻R＝2 Ω。
电磁感应中的单双杆问题-、单杆问题(一) 与动力学相结合的问题1、水平放置的光滑金属轨道上静止一根质量为m的金属棒MN，电阻为R,左端连接-电动势为E，内阻为r的电源，其他部分及连接处电阻不计，试求：金属棒在轨道上的最大速度?2、水平放置的光滑金属轨道上静止一根质量为m的金属棒MN ,电阻为R,左端连接一电阻为R，MN在恒力F的作用下从静止开始运动，其他部分及连接处电阻不计，试求：金属棒在轨道上的最大速度?3、金属导轨左端接电容器，电容为 整个装置处于垂直纸面磁感应强度为 速度v ,试求金属棒的最大速度？C ,轨道上静止一长度为 L 的金属棒cd ， B 的匀强磁场当中，现在给金属棒一初_P< X X ~p< X X1 (k 乂(二)与能量相结合的题型 1、倾斜轨道与水平面夹角为，整个装置处于与轨道相垂直的匀强磁场当中，导轨顶端连有一电阻R ，金属杆的电阻也为 R 其他电阻可忽略，让金属杆由静止释放，经过一段时 求: 间后达到最大速度V m ，且在此过程中电阻上生成的热量为 (1 )金属杆达到最大速度时安培力的大小(2)磁感应强度B 为多少(3 )求从静止开始到达到最大速度杆下落的高度2. ( 20 分)如图所示，竖直平面内有一半径为r 、内阻为R i 、粗细均匀的光滑半圆形金属环，在 M 、N 处与相距为2r 、电阻不计的平行光滑 金属轨道ME 、NF 相接，EF 之间接有电阻 R 2,已知R i = 12R , R 2MNATCDB[xR■ ■ ■ ■ *=4R 。
在MN 上方及CD 下方有水平方向的匀强磁场 I 和II ，磁感应强度大小均为 B 。
现有质量为m 、电阻不计的导体棒 ab ,从半圆环的最高点 A 处由静止下落，在下落过程中导体 棒始终保持水平，与半圆形金属环及轨道接触良好，两平行轨道中够长。
已知导体棒 ab 下落r/2时的速度大小为 W ，下落到MN 处的速度大小为 V 2。

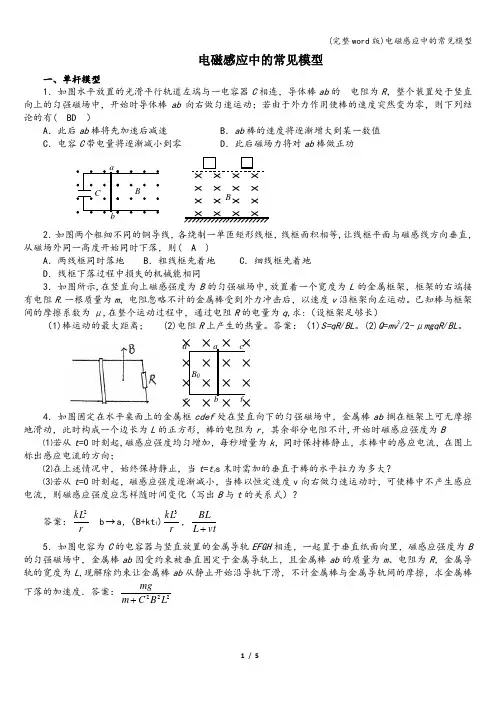

电磁感应中的常见模型一、单杆模型1．如图水平放置的光滑平行轨道左端与一电容器C 相连，导体棒ab 的 电阻为R ，整个装置处于竖直向上的匀强磁场中，开始时导体棒ab 向右做匀速运动；若由于外力作用使棒的速度突然变为零，则下列结论的有( BD ）A ．此后ab 棒将先加速后减速B ．ab 棒的速度将逐渐增大到某一数值C ．电容C 带电量将逐渐减小到零D ．此后磁场力将对ab 棒做正功2．如图两个粗细不同的铜导线，各绕制一单匝矩形线框，线框面积相等,让线框平面与磁感线方向垂直，从磁场外同一高度开始同时下落，则( A )A ．两线框同时落地B ．粗线框先着地C ．细线框先着地D ．线框下落过程中损失的机械能相同3．如图所示,在竖直向上磁感强度为B 的匀强磁场中,放置着一个宽度为L 的金属框架，框架的右端接有电阻R .一根质量为m ，电阻忽略不计的金属棒受到外力冲击后，以速度v 沿框架向左运动。
已知棒与框架间的摩擦系数为μ,在整个运动过程中，通过电阻R 的电量为q ,求:（设框架足够长）（1)棒运动的最大距离； (2)电阻R 上产生的热量。
答案：（1)S=qR /BL 。
(2)Q =mv 2/2-μmgqR /BL 。
4．如图固定在水平桌面上的金属框cdef 处在竖直向下的匀强磁场中，金属棒ab 搁在框架上可无摩擦地滑动，此时构成一个边长为L 的正方形，棒的电阻为r ，其余部分电阻不计,开始时磁感应强度为B⑴若从t =0时刻起,磁感应强度均匀增加，每秒增量为k ，同时保持棒静止，求棒中的感应电流，在图上标出感应电流的方向；⑵在上述情况中，始终保持静止，当t =t 1s 末时需加的垂直于棒的水平拉力为多大？⑶若从t =0时刻起，磁感应强度逐渐减小，当棒以恒定速度v 向右做匀速运动时，可使棒中不产生感应电流，则磁感应强度应怎样随时间变化（写出B 与t 的关系式）？答案：r kL 2 b →a ，（B+kt 1)r kL 3，vtL BL + 5．如图电容为C 的电容器与竖直放置的金属导轨EFGH 相连，一起置于垂直纸面向里，磁感应强度为B 的匀强磁场中，金属棒ab 因受约束被垂直固定于金属导轨上，且金属棒ab 的质量为m 、电阻为R ，金属导轨的宽度为L ,现解除约束让金属棒ab 从静止开始沿导轨下滑，不计金属棒与金属导轨间的摩擦，求金属棒下落的加速度．答案：222L B C m mg +d a ce bf B 0B Cab B6．如图，电动机用轻绳牵引一根原来静止的长l =1m ，质量m =0。
高考回归复习—电磁感应之含动量定理的单杆综合题模型1．如图所示，两光滑平行金属导轨置于水平面内，两导轨间距为L，左端连有阻值为R的电阻，一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B、方向竖直向下的有界匀强磁场区域。
已知金属杆质量为m，电阻也为R，以速度0v向右进入磁场区域，做减速运动，到达磁场区域右边界时速度恰好为零。
金属杆与导轨始终保持垂直且接触良好，导轨电阻忽略不计。
求：（1）金属杆运动全过程中，在电阻R上产生的热量RQ（2）金属杆运动全过程中，通过电阻R的电荷量q（3）磁场左右边界间的距离d2．如图所示，质量为m的跨接杆ab可以无摩擦地沿水平的导轨滑行，两轨间宽为L，导轨与电阻R连接，放在竖直向下的匀强磁场中，磁感强度为B。
杆从x轴原点O以大小为v0的水平初速度向右滑行，直到静止。
已知杆在整个运动过程中速度v和位移x的函数关系是：220xv v B LmR=-。
（杆及导轨的电阻均不计。
）（1）试求杆所受的安培力F随其位移x变化的函数式；（2）若杆在运动过程中水平方向只受安培力作用，请求出杆开始运动到停止运动过程中通过R的电量q；（3）若杆在运动过程中水平方向只受安培力作用，请求出杆开始运动到停止运动过程中R产生的热量Q。
3．如图所示，两光滑金属导轨，间距d＝0.2m，在桌面上的部分是水平的，处在磁感应强度B＝0.1T、方向竖直向下的有界磁场中，电阻R＝3Ω，桌面高H＝0.8m，金属杆ab的质量m＝0.2kg，电阻r＝1Ω，在导轨上距桌面h＝0.2m的高处由静止释放，落地点距桌面左边缘的水平距离s＝0.4m，g＝10m/s2. 求：（1）金属杆进入磁场时，R上的电流大小；（2）整个过程中R上产生的热量．（3）整个过程中通过R的电荷量.4．如图所示，光滑的金属导轨固定在绝缘水平面上，导轨足够长，电阻不计，两轨间距为L，其左端连接一阻值为R的电阻．导轨处在竖直向下的匀强磁场中，磁感应强度大小为B，一质量为m的金属棒，放置在导轨上，其电阻为r，某时刻一水平力F垂直作用在金属棒中点，金属棒从静止开始做匀加速直线运动，已知加速度大小为a，金属棒始终与导轨接触良好．（1）从力F作用开始计时，请推导F与时间t关系式；（2）F作用时间0t后撤去，求金属棒能继续滑行的距离S．5．如图所示，在方向竖直向上、磁感应强度大小为B的匀强磁场中，有两条相互平行且相距为d的光滑固定金属导轨P1P2P3和Q1Q2Q3，两导轨间用阻值为R的电阻连接，导轨P1P2、Q1Q2的倾角均为θ，导轨P2P3、Q2Q3在同一水平面上，P2Q2⊥P2 P3，倾斜导轨和水平导轨用相切的小段光滑圆弧连接．质量为m的金属杆CD从与P2Q2处时的速度恰好达到最大，然后沿水平导轨滑动一段距离后停下．杆CD始终垂直导轨并与导轨保持良好接触，空气阻力、导轨和杆CD的电阻均不计，重力加速度大小为g，求：（1）杆CD到达P2Q2处的速度大小v m；（2）杆CD沿倾斜导轨下滑的过程通过电阻R的电荷量q1以及全过程中电阻R上产生的焦耳热Q；（3）杆CD沿倾斜导轨下滑的时间Δt1及其停止处到P2Q2的距离s．6．水平桌面上固定着两相距为L的平行金属导轨，导轨右端接电阻R，在导间存在宽度均为d的有界匀强磁场区域I和Ⅱ，磁感应强度为B，方向竖直向下。
单杆模型是电磁感应中常见的物理模型，此类题目所给的物理情景一般是导体棒垂直切割磁感线，在安培力、重力、拉力作用下的变加速直线运动或匀速直线运动，所涉及的知识有牛顿运动定律、功能关系、能量守恒定律等。
1．此类题目的分析要抓住三点：（1）杆的稳定状态一般是匀速运动（达到最大速度或最小速度，此时合力为零）。
（2）整个电路产生的电能等于克服安培力所做的功。
（3）电磁感应现象遵从能量守恒定律。
如图甲，导体棒ab从磁场上方h处自由释放，当进入磁场后，其速度随时间的可能变化情况有三种，如图乙，全过程其能量转化情况是重力势能转化为动能和电能，电能再进一步转化为导体棒和电阻R的内能。
2．单杆模型中常见的情况及处理方法：（1）单杆水平式v 0≠0v0＝0示意图单杆ab以一定初速度v0在光滑水平轨道上滑动，质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L，拉力F恒定力学导体杆以速度v切割磁感线产生感应电动S闭合，ab杆受安培力F＝BLEr，开始时a＝Fm，杆ab速度v⇒感开始时a＝Fm，杆ab速度v⇒感应电动势E＝BLv，经过Δt观 点势E ＝BLv ，电流I ＝ER ＝Blv R ，安培力F ＝BIL ＝B 2L 2vR，做减速运动：v ⇒F ⇒a ，当v ＝0时，F ＝0，a ＝0，杆保持静止此时a ＝BLEmr ，杆ab 速度v ⇒感应电动势BLv ⇒I ⇒安培力F ＝BIL ⇒加速度a ，当E感＝E 时，v 最大，且v m ＝E BL应电动势E ＝BLv ⇒I ⇒安培力F 安＝BIL ，由F －F安＝ma 知a ，当a ＝0时，v 最大，v m ＝FRB 2L 2速度为v ＋Δv ，此时感应电动势E ′＝BL （v ＋Δv ），Δt 时间内流入电容器的电荷量Δq ＝C ΔU ＝C （E ′－E ）＝ CBL Δv 电流I ＝Δq Δt ＝CBL ΔvΔt ＝CBLa 安培力F 安＝BLI ＝CB 2L 2a F －F安＝ma ，a ＝Fm ＋B 2L 2C ，所以杆以恒定的加速度匀加速运动图 象 观 点能 量 观 点动能全部转化为内能：Q ＝12mv 2电源输出的电能转化为动能W 电＝12mv 2mF 做的功一部分转化为杆的动能，一部分产生电热：W F ＝Q ＋12mv 2mF 做的功一部分转化为动能，一部分转化为电场能：W F ＝12mv 2＋E C【题1】如图所示，间距为L ，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m ，电阻也为R 的金属棒，金属棒与导轨接触良好。
整个装置处于竖直向上、磁感应强度为B 的匀强磁场中．现使金属棒以初速度v 0沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q 。
下列说法正确的是A ．金属棒在导轨上做匀减速运动B ．整个过程中电阻R 上产生的焦耳热为mv 202C ．整个过程中金属棒在导轨上发生的位移为qRBLD ．整个过程中金属棒克服安培力做功为mv 202【答案】D【题2】如图所示，足够长的平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab 与导轨垂直且接触良好，导轨右端与电路连接．已知导轨相距为L ，磁场的磁感应强度为B ，R 1、R 2和ab 杆的电阻值均为r ，其余电阻不计，板间距为d 、板长为4d ，重力加速度为g ，不计空气阻力．如果ab 杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m 、带电荷量为＋q 的微粒恰能沿两板中心线射出，如果ab 杆以同样大小的速度向右匀速运动时，该微粒将射到B 板距其左端为d 的C 处。
（1）求ab 杆匀速运动的速度大小v ； （2）求微粒水平射入两板时的速度大小v 0；（3）如果以v 0沿中心线射入的上述微粒能够从两板间射出，试讨论ab 杆向左匀速运动的速度范围。
【答案】（1）3mgd qBL （2）2gd （3）21mgd 8qBL <v <27mgd8qBL【解析】（1）设ab 杆匀速运动的速度为v ，则ab 杆产生的电动势为E ＝BLv ① 两板间的电压为U 0＝13E ＝BLv3②ab 杆向左匀速运动时：qU 0d ＝mg ③由①②③式得：v ＝3mgdqBL ④（2）ab 杆向右匀速运动时，设带电微粒射入两极板时的速度为v 0，向下运动的加速度为a ，经（3）要使带电微粒能从两板间射出，设它在竖直方向运动的加速度为a 1、时间为t 1，应有 d2>12a 1t 21⑨ t 1＝4dv 0⑩由⑧⑨⑩得：a 1<g8⑪若a 1的方向向上，设ab 杆运动的速度为v 1，两板电压为：U 1＝13BLv 1⑫又有：qU 1d－mg ＝ma 1⑬联立⑪⑫⑬式得：v 1<27mgd8qBL⑭若a 1的方向向下，设ab 杆的运动速度为v 2，两板电压为：U 2＝13BLv 2⑮又有：mg －qU 2d ＝ma 1⑯由⑪⑮⑯式得：v 2>21mgd8qBL⑰，所以ab 杆向左匀速运动时速度的大小范围为21mgd 8qBL <v <27mgd8qBL ⑱方法技巧：巧用功能关系以及能量守恒思想1、在电磁感应现象中，当安培力是变力时，无法直接求安培力做的功，这时要用功能关系和能量守恒的观点来分析问题。
2、一个注意点：在应用能 量守恒观点解决电磁感应问题时，一定要分析清楚能量的转化情况，尤其要注意电能往往只是各种形式能转化的中介。
3．单棒导体切割磁感线一般运动过程 类型“电—动—电”型“动—电—动”型示意图已知量棒ab 长L ，质量m ，电阻R ；导轨光滑水平，棒ab 长L ，质量m ，电阻R ；导轨光滑，电阻不计电阻不计过程分 析（↑表示增大， ↓表示减小，→表示推出）S 闭合，棒ab 受安培力F ＝BLER，此时加速度a ＝BLE mR，棒ab 速度v ↑→感应电动势E ′＝BLv ↑→电流I ↓→安培力F ＝BIL ↓→加速度a ↓，当安培力F ＝0时，a ＝0，v 最大，最后匀速运动棒ab 释放后下滑，此时加速度a ＝g sin α，棒ab 速度v ↑→感应电动势E ＝BLv ↑→电流I ＝ER ↑→安培力F ＝BIL ↑→加速度a ↓，当安培力F ＝mg sin α时，a ＝0，v 最大，最后匀速运动能量转 化分析通过安培力做功，电能一部分转化为杆的动能，一部分转化为焦耳热重力势能一部分转化为杆动能，一部分通过克服安培力做功转化为电能，又通过电阻转化为焦耳热4．收尾状态 5．两种状态及处理方法 状态 特征 处理方法 平衡态 加速度为零 根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律进行动态分析或结合功能关系进行分析【题7】相距L ＝1.5 m 的足够长金属导轨竖直放置，质量为m 1＝1 kg 的金属棒ab 和质量为m 2＝0.27 kg 的金属棒cd 均通过棒两端的套环水平地套在金属导轨上，如图（a ）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同。
ab 棒光滑，cd 棒与导轨间的动摩擦因数为μ＝0.75，两棒总电阻为1.8 Ω，导轨电阻不计。
ab 棒在方向竖直向上，大小按图（b ）所示规律变化的外力F 作用下，从静止开始，沿导轨匀加速运动，同时cd 棒也由静止释放。
（g 取10 m/s 2）收 尾 状 态形式 匀速直线运动 形式 匀速直线运动 力学 a ＝0 v 恒定不变力学 a ＝0 v 最大v m mgR sin αB 2L 2电学I 恒定电学I 恒定（1）求出磁感应强度B 的大小和ab 棒加速度的大小；（2）已知在2s 内外力F 做功40J ，求这一过程中两金属棒产生的总焦耳热；（3）判断cd 棒将做怎样的运动，求出cd 棒达到最大速度所需的时间t 0，并在图（c ）中定性画出cd 棒所受摩擦力f cd 随时间变化的图象。
【答案】（1）1.2 T 1 m/s 2（2）18 J （3）2 s 图见解析（2）在2 s 末金属棒ab 的速率v t ＝at ＝2 m/s 所发生的位移s ＝12at 2＝2 m由动能定理得W F －m 1gs －W 安＝12m 1v 2t，又Q ＝W 安 联立以上方程，解得Q ＝W F －m 1gs －12m 1v 2t ＝40 J －1×10×2 J －12×1×22 J ＝18 J 。
（3）cd 棒先做加速度逐渐减小的加速运动，当cd 棒所受重力与滑动摩擦力相等时，速度达到最大；然后做加速度逐渐增大的减速运动，最后停止运动。
当cd 棒速度达到最大时，有m 2g ＝μF N ， 又F N ＝F 安，F 安＝BIL ，I ＝E R ＝BLv m R ，v m ＝at 0，整理解得t 0＝m 2gR μB 2L 2a ＝0.27×10×1.80.75×1.22×1.52×1s ＝2 s f cd 随时间变化的图象如图所示。
【题8】（多选）如图所示，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，左侧为半径为R 的14光滑圆弧轨道，其最低位置与右侧水平粗糙平直导轨相切，右端接一个阻值为r 的定值电阻。
平直导轨部分的左边区域有宽度为d 、磁感应强度大小为B 、方向竖直的匀强磁场质量为m 、电阻也为r 的金属棒从圆弧轨道最高处由静止释放，到达磁场右边界处恰好停止。
已知金属棒与平直部分导轨间的动摩擦因数为μ，金属棒与导轨间接触良好。
则在此过程中，以下说法正确的是A ．金属棒在磁场中做匀减速运动B ．通过金属棒横截面的电荷量为BdLrC ．定值电阻r 产生的焦耳热为12mg （R －μd ）D ．金属棒运动到圆弧轨道最低位置时对轨道的压力为3mg 【答案】CD错误；通过金属棒横截面的电荷量为q ＝I Δt ，又I ＝E2r ，E ＝ΔΦΔt ，则得q ＝ΔΦ2r ＝BdL2r，故B 错误；根据能量守恒定律得：定值电阻r 产生的焦耳热为Q ＝12（mgR －μmgd ）＝12mg （R －μd ），故C 正确；设金属棒运动到圆弧轨道最低位置时速度为v ，金属棒在圆弧轨道运动过程中，根据机械能守恒定律得：mgR ＝12mv 2，在轨道最低位置时，由牛顿第二定律得：N －mg ＝m v 2R ，联立解得：轨道对金属棒的支持力为：N ＝3mg ，根据牛顿第三定律得金属棒对轨道的压力为：N ′＝N ＝3mg ，故D 正确。
【题9】如图甲所示，匀强磁场的磁感应强度B 为0.5 T ，其方向垂直于倾角θ为30°的斜面向上。
