电磁感应现象中的单杆切割磁感线问题

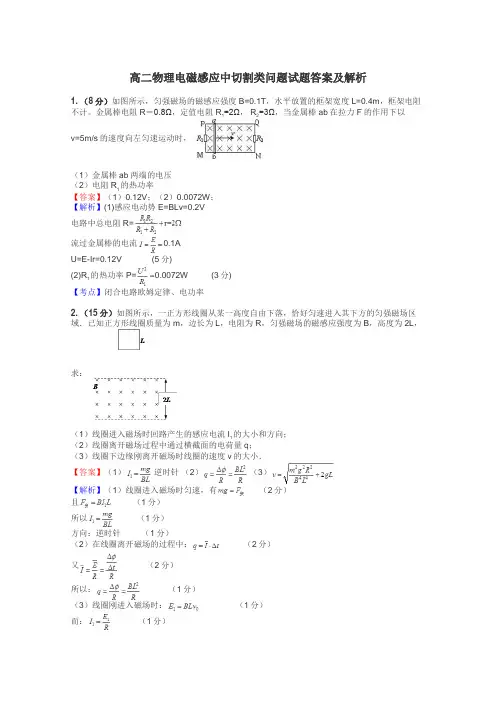

高二物理电磁感应中切割类问题试题答案及解析1.（8分）如图所示，匀强磁场的磁感应强度B=0.1T，水平放置的框架宽度L=0.4m，框架电阻不计。

金属棒电阻R＝0.8Ω，定值电阻R1=2Ω， R2=3Ω，当金属棒ab在拉力F的作用下以v=5m/s的速度向左匀速运动时，（1）金属棒ab两端的电压（2）电阻R1的热功率【答案】（1）0.12V；（2）0.0072W；【解析】(1)感应电动势E=BLv=0.2V电路中总电阻R=流过金属棒的电流0.1AU=E-Ir=0.12V (5分)(2)R1的热功率P=0.0072W (3分)【考点】闭合电路欧姆定律、电功率2.（15分）如图所示，一正方形线圈从某一高度自由下落，恰好匀速进入其下方的匀强磁场区域．已知正方形线圈质量为m，边长为L，电阻为R，匀强磁场的磁感应强度为B，高度为2L，求：（1）线圈进入磁场时回路产生的感应电流I1的大小和方向；（2）线圈离开磁场过程中通过横截面的电荷量q；（3）线圈下边缘刚离开磁场时线圈的速度v的大小．【答案】（1）逆时针（2）（3）【解析】（1）线圈进入磁场时匀速，有（2分）且（1分）所以（1分）方向：逆时针（1分）（2）在线圈离开磁场的过程中：（2分）又（2分）所以：（1分）（3）线圈刚进入磁场时：（1分）而：（1分）所以，线圈刚进入磁场时的速度 （1分）从线圈完全进入磁场到线圈下边缘刚离开磁场的过程中，线圈做匀加速运动 所以： （1分） 所以：（1分）【考点】本题考查电磁感应3. （11分）如下图所示，把总电阻为2R 的均匀电阻丝焊接成一半径为a 的圆环，水平固定在竖直向下的磁感应强度为B 的匀强磁场中，一长度为2a ，电阻等于R ，粗细均匀的金属棒MN 放在圆环上，它与圆环始终保持良好的接触．当金属棒以恒定速度v 向右移动经过环心O 时，求：（1）棒上电流的大小和方向及棒两端的电压U MN ； （2）在圆环和金属棒上消耗的总热功率． 【答案】（1）（2）【解析】（1）导体棒运动产生电流，它相当于电源，内阻为R ，电动势为：E ＝Blv ＝2Bav ①（2分）画出等效电路图如图所示，根据右手定则，金属棒中电流从N 流向M ，所以M 相当于电源的正极，N 相当于电源的负极．外电路总电阻为②（1分）根据闭合电路欧姆定律，棒上电流大小为：③（2分棒两端电压是路端电压④（1分） 将数据代入④式解得：⑤（1分）（2）圆环和金属棒上的总热功率为： P ＝EI ⑥（3分） 由①⑥式解得：⑦（1分）【考点】 考查了电磁感应切割类问题综合应用4. 如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场.若第一次用0.2 s 时间拉出，外力做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.6 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则W 1 W 2, q 1 q 2 。

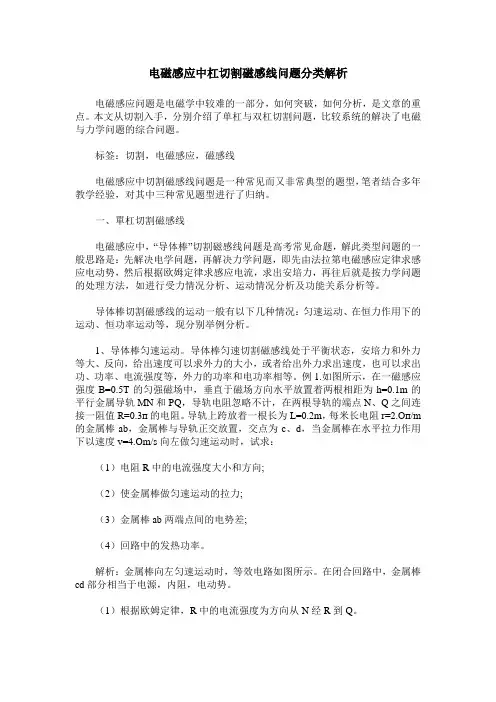

电磁感应中杠切割磁感线问题分类解析电磁感应问题是电磁学中较难的一部分，如何突破，如何分析，是文章的重点。

本文从切割入手，分别介绍了单杠与双杠切割问题，比较系统的解决了电磁与力学问题的综合问题。

标签：切割，电磁感应，磁感线电磁感应中切割磁感线问题是一种常见而又非常典型的题型，笔者结合多年教学经验，对其中三种常见题型进行了归纳。

一、單杠切割磁感线电磁感应中，“导体棒”切割磁感线问题是高考常见命题，解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。

导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等，现分别举例分析。

1、导体棒匀速运动。

导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。

例1.如图所示，在一磁感应强度B=0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h=0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R=0.3п的电阻。

导轨上跨放着一根长为L=0.2m，每米长电阻r=2.Oп/m 的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用下以速度v=4.Om/s向左做匀速运动时，试求：（1）电阻R中的电流强度大小和方向;（2）使金属棒做匀速运动的拉力;（3）金属棒ab两端点间的电势差;（4）回路中的发热功率。

解析：金属棒向左匀速运动时，等效电路如图所示。

在闭合回路中，金属棒cd部分相当于电源，内阻，电动势。

（1）根据欧姆定律，R中的电流强度为方向从N经R到Q。

（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为。

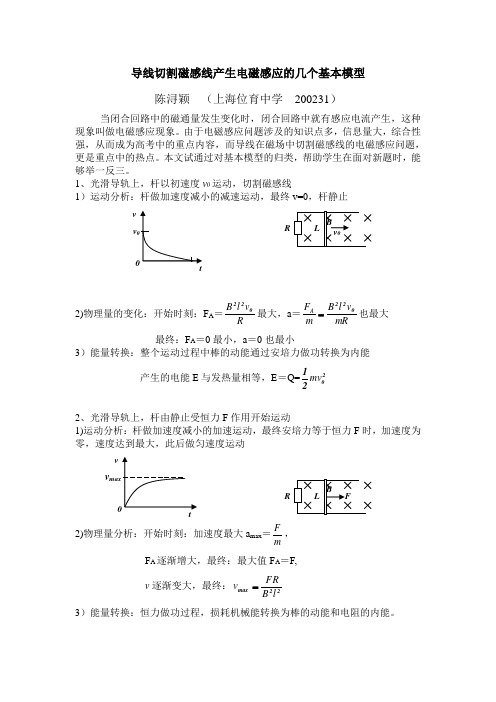

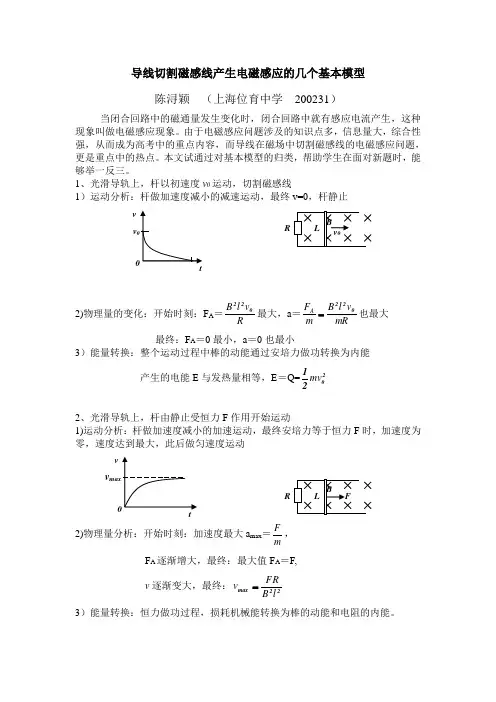

导线切割磁感线产生电磁感应的几个基本模型陈浔颖 （上海位育中学 200231）当闭合回路中的磁通量发生变化时，闭合回路中就有感应电流产生，这种现象叫做电磁感应现象。

由于电磁感应问题涉及的知识点多，信息量大，综合性强，从而成为高考中的重点内容，而导线在磁场中切割磁感线的电磁感应问题，更是重点中的热点。

本文试通过对基本模型的归类，帮助学生在面对新题时，能够举一反三。

1、光滑导轨上，杆以初速度v 0运动，切割磁感线1）运动分析：杆做加速度减小的减速运动，最终v=0，杆静止2)物理量的变化：开始时刻：F A ＝R v l B 022最大，a ＝mRv l B m F A 022=也最大 最终：F A ＝0最小，a ＝0也最小3）能量转换：整个运动过程中棒的动能通过安培力做功转换为内能产生的电能E 与发热量相等，E ＝Q=2021mv2、光滑导轨上，杆由静止受恒力F 作用开始运动1)运动分析：杆做加速度减小的加速运动，最终安培力等于恒力F 时，加速度为零，速度达到最大，此后做匀速度运动2)物理量分析：开始时刻：加速度最大a max ＝mF ， F A 逐渐增大，最终：最大值F A ＝F,v 逐渐变大，最终：22max l B FR v = 3）能量转换：恒力做功过程，损耗机械能转换为棒的动能和电阻的内能。

RvRvW F =Q+2max 21mv 电路的最大发热功率222max max lB R F v F P =•= （当棒以最大速度匀速运动时，损耗机械能就全部转换为电阻的内能）3、光滑导轨上，杆由静止受恒定功率P 作用开始运动1)运动分析：杆做加速度减小的加速运动，最终安培力等于拉力F 时，加速度为零，速度达到最大，此后做匀速度运动2)物理量分析：开始时刻：加速度非常大a max ＝mv P m F =（v 0开始时刻为0，加速度很大）v 逐渐变大，最终：22max l B PR v = F A 逐渐增大，最终：最大值F A ＝RP l B v P22max =, 3）能量转换：以恒定功率做功过程，损耗机械能转换为棒的动能和电阻的内能。

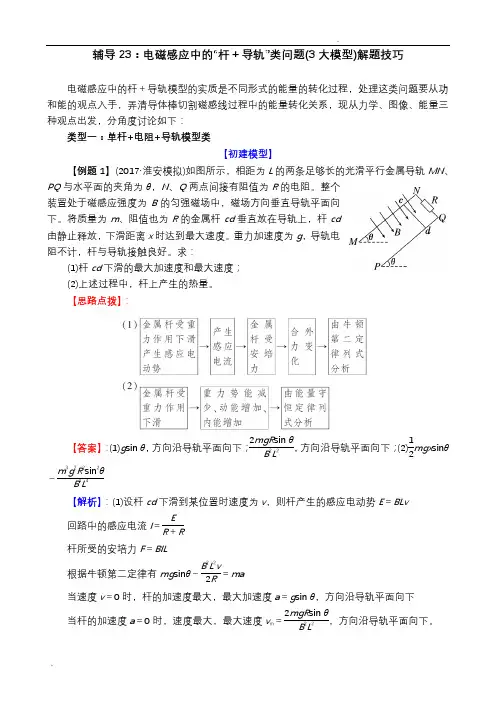

辅导23：电磁感应中的“杆＋导轨”类问题(3大模型)解题技巧电磁感应中的杆＋导轨模型的实质是不同形式的能量的转化过程，处理这类问题要从功和能的观点入手，弄清导体棒切割磁感线过程中的能量转化关系，现从力学、图像、能量三种观点出发，分角度讨论如下：类型一：单杆+电阻+导轨模型类【初建模型】【例题1】(2017·淮安模拟)如图所示，相距为L 的两条足够长的光滑平行金属导轨MN 、PQ 与水平面的夹角为θ，N 、Q 两点间接有阻值为R 的电阻。

整个装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直导轨平面向下。

将质量为m 、阻值也为R 的金属杆cd 垂直放在导轨上，杆cd 由静止释放，下滑距离x 时达到最大速度。

重力加速度为g ，导轨电阻不计，杆与导轨接触良好。

求：(1)杆cd 下滑的最大加速度和最大速度； (2)上述过程中，杆上产生的热量。

【思路点拨】：【答案】：(1)g sin θ，方向沿导轨平面向下；2mgR sin θB 2L 2，方向沿导轨平面向下；(2)12mgx sin θ－m 3g 2R 2sin 2θB 4L 4【解析】：(1)设杆cd 下滑到某位置时速度为v ，则杆产生的感应电动势E ＝BLv 回路中的感应电流I ＝ER ＋R杆所受的安培力F ＝BIL根据牛顿第二定律有mg sin θ－B 2L 2v 2R＝ma当速度v ＝0时，杆的加速度最大，最大加速度a ＝g sin θ，方向沿导轨平面向下 当杆的加速度a ＝0时，速度最大，最大速度v m ＝2mgR sin θB 2L2，方向沿导轨平面向下。

(2)杆cd从开始运动到达到最大速度过程中，根据能量守恒定律得mgx sinθ＝Q总＋12mv m2又Q杆＝12Q总，所以Q杆＝12mgx sin θ－m3g2R2sin2θB4L4。

【内化模型】单杆+电阻+导轨四种题型剖析题型一(v0≠0)题型二(v0＝0)题型三(v0＝0)题型四(v0＝0)说明杆cd以一定初速度v0在光滑水平轨道上滑动，质量为m，电阻不计，两导轨间距为L轨道水平光滑，杆cd质量为m，电阻不计，两导轨间距为L，拉力F恒定倾斜轨道光滑，倾角为α，杆cd质量为m，两导轨间距为L竖直轨道光滑，杆cd质量为m，两导轨间距为L示意图力学观点杆以速度v切割磁感线产生感应电动势E＝BLv，电流I＝BLvR，安培力F＝BIL＝B2L2vR。

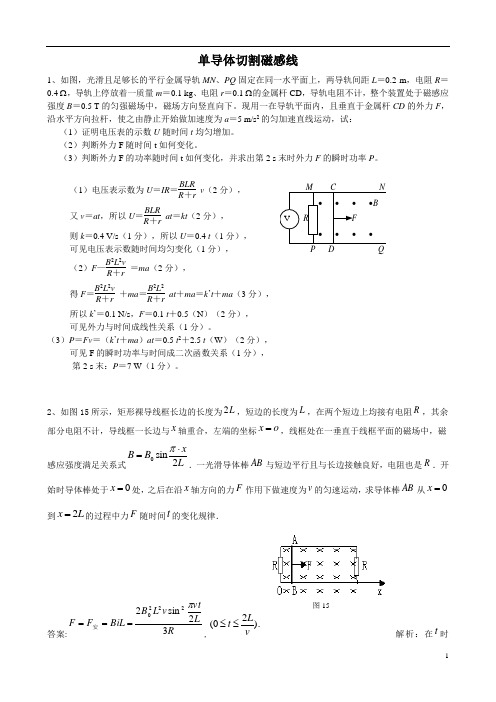

单导体切割磁感线1、如图，光滑且足够长的平行金属导轨MN 、PQ 固定在同一水平面上，两导轨间距L ＝0.2 m ，电阻R ＝0.4 Ω，导轨上停放着一质量m ＝0.1 kg 、电阻r ＝0.1 Ω的金属杆CD ，导轨电阻不计，整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向竖直向下。

现用一在导轨平面内，且垂直于金属杆CD 的外力F ，沿水平方向拉杆，使之由静止开始做加速度为a ＝5 m/s 2的匀加速直线运动，试： （1）证明电压表的示数U 随时间t 均匀增加。

（2）判断外力F 随时间t 如何变化。

（3）判断外力F 的功率随时间t 如何变化，并求出第2 s 末时外力F 的瞬时功率P 。

（1）电压表示数为U ＝IR ＝BLRR ＋rv （2分）， 又v ＝at ，所以U ＝BLRR ＋r at ＝kt （2分），则k ＝0.4 V/s （1分），所以U ＝0.4 t （1分）， 可见电压表示数随时间均匀变化（1分），（2）F —B 2L 2vR ＋r ＝ma （2分），得F ＝B 2L 2v R ＋r ＋ma ＝B 2L 2R ＋r at ＋ma ＝k ’t ＋ma （3分），所以k ’＝0.1 N/s ，F ＝0.1 t ＋0.5（N ）（2分）， 可见外力与时间成线性关系（1分）。

（3）P ＝Fv ＝（k ’t ＋ma ）at ＝0.5 t 2＋2.5 t （W ）（2分），可见F 的瞬时功率与时间成二次函数关系（1分）， 第2 s 末：P ＝7 W （1分）。

2、如图15所示，矩形裸导线框长边的长度为L 2，短边的长度为L ，在两个短边上均接有电阻R ，其余部分电阻不计，导线框一长边与x 轴重合，左端的坐标o x =，线框处在一垂直于线框平面的磁场中，磁感应强度满足关系式L xB B 2sin0⋅=π．一光滑导体棒AB 与短边平行且与长边接触良好，电阻也是R ．开始时导体棒处于0=x 处，之后在沿x 轴方向的力F 作用下做速度为v 的匀速运动，求导体棒AB 从0=x 到L x 2=的过程中力F 随时间t 的变化规律．答案:RLvtv L B BiL F F 32sin 22220π===安,).20(vLt ≤≤解析：在t 时M C N • • • •B V R F • • • • 图15刻AB 棒的坐标为vt x =，感应电动势为L xLv B BLv e 2sin0π==，回路总电阻为R R R R 5.15.0=+=总，通过AB 的感应电流为RLvtLv B R e i 32sin20π==总，AB 棒匀速运动，所以:RLvtv L B BiL F F 32sin 22220π===安,).20(v Lt ≤≤3、如图１6所示，MN 和PQ 为两根间距不等的光滑金属导轨，水平放置在竖直向下的匀强磁场中。

高三物理电磁感应中切割类问题试题答案及解析1.（17分）如图所示，置于同一水平面内的两平行长直导轨相距，两导轨间接有一固定电阻和一个内阻为零、电动势的电源，两导轨间还有图示的竖直方向的匀强磁场，其磁感应强度.两轨道上置有一根金属棒MN，其质量，棒与导轨间的摩擦阻力大小为，金属棒及导轨的电阻不计，棒由静止开始在导轨上滑动直至获得稳定速度v。

求：（1）导体棒的稳定速度为多少？（2）当磁感应强度B为多大时，导体棒的稳定速度最大？最大速度为多少？（3）若不计棒与导轨间的摩擦阻力，导体棒从开始运动到速度稳定时，回路产生的热量为多少？【答案】（1）10m/s；（2）；18m/s；（3）7J.【解析】（1）对金属棒，由牛顿定律得：①②③当a=0时，速度达到稳定，由①②③得稳定速度为：（2）当棒的稳定运动速度当时，即时，V最大.得（3）对金属棒，由牛顿定律得：得即得由能量守恒得：得【考点】牛顿定律；法拉第电磁感应定律以及能量守恒定律.2.如图甲所示是某人设计的一种振动发电装置，它的结构是一个套在辐向形永久磁铁槽中的半径为r＝0.1 m、匝数n＝20的线圈，磁场的磁感线均沿半径方向均匀分布（其右视图如图乙所示）。

在线圈所在位置磁感应强度B的大小均为0.2 T，线圈的电阻为2 Ω，它的引出线接有8 Ω的小电珠L（可以认为电阻为定值）。

外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过电珠。

当线圈向右的位移x随时间t变化的规律如图丙所示时（x取向右为正），求：（1）线圈运动时产生的感应电流I的大小，并在图丁中画出感应电流随时间变化的图像（在图甲中取电流由C向上流过电珠L到D为正）；（2）每一次推动线圈运动过程中作用力F的大小；（3）该发电机的输出功率P（摩擦等损耗不计）；【答案】（1）见下图；（2）0.5 N；（3）0.32 W【解析】（1）从图可以看出，线圈往返的每次运动都是匀速直线运动，其速度为线圈做切割磁感线E＝2n（rBv＝2（20（3.14（0.1（0.2（0.8 V＝2 V 感应电流电流图像如上图（2）于线圈每次运动都是匀速直线运动，所以每次运动过程中推力必须等于安培力。

电磁感应中“滑轨”问题归类例析一、“单杆”滑切割磁感线型 1、杆与电阻连接组成回路例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R ／2的金属导线ab 垂直导轨放置 （1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。

（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。

例2、如右图所示，一平面框架与水平面成37°角，宽L=0.4 m ，上、下两端各有一个电阻R 0＝1 Ω，框架的其他部分电阻不计，框架足够长.垂直于框平面的方向存在向上的匀强磁场，磁感应强度B ＝2T.ab 为金属杆，其长度为L ＝0.4 m ，质量m ＝0.8 kg ，电阻r ＝0.5Ω，棒与框架的动摩擦因数μ＝0.5.由静止开始下滑，直到速度达到最大的过程中，上端电阻R 0产生的热量Q 0＝0.375J(已知sin37°＝0.6，cos37°=0.8；g 取10m ／s2)求： (1)杆ab 的最大速度；(2)从开始到速度最大的过程中ab 杆沿斜面下滑的距离；在该过程中通过ab 的电荷量.关键：在于能量观，通过做功求位移。

2、杆与电容器连接组成回路例3、如图所示, 竖直放置的光滑平行金属导轨, 相距L , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为m 的金属棒ab 可紧贴导轨自由滑动.现让ab 从高h 处由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用.求金属棒下落的时间？问金属棒的做什么运动？棒落地时的速度为多大？例4、光滑U 型金属框架宽为L ，足够长，其上放一质量为m 的金属棒ab ，左端连接有一电容为C 的电容器，现给棒一个初速v 0，使棒始终垂直框架并沿框架运动，如图所示。

2023届高三物理一轮复习重点热点难点专题特训专题67 电磁感应现象中的单棒问题特训目标 特训内容目标1 阻尼式单棒问题（1T —5T ） 目标2 电动式单棒问题（6T —10T ） 目标3发电式单棒问题（11T —15T ）一、阻尼式单棒问题1．如图所示，左端接有阻值为R 的定值电阻且足够长的平行光滑导轨CE 、DF 的间距为L ，导轨固定在水平面上，且处在磁感应强度为B 、竖直向下的匀强磁场中，一质量为m 、电阻为r 的导体棒ab 垂直导轨放置且静止，导轨的电阻不计。

某时刻给导体棒ab 一个水平向右的瞬时冲量I ，导体棒将向右运动，最后停下来，则此过程中（ ）A ．导体棒做匀减速直线运动直至停止运动B ．电阻R 上产生的焦耳热为22I mC ．通过导体棒ab 横截面的电荷量为I BLD ．导体棒ab 运动的位移为22IRB L 【答案】C【详解】A ．导体棒获得向右的瞬时初速度后切割磁感线，回路中出现感应电流，导体棒ab受到向左的安培力，向右减速运动，由22B L vma R r =+可知，由于导体棒速度减小，则加速度减小，所以导体棒做的是加速度越来越小的减速运动直至停止运动，A 错误；B ．导体棒减少的动能22211()222k I I E mv m m m ===根据能量守恒定律可得k E Q =总又根据串并联电路知识可得22()R R I R Q Q R r m R r ==++总，B 错误； C ．根据动量定理可得0BIL t mv -=-；I mv =；q I t =可得Iq BL=，C 正确； D ．由于E BLxq I t t R r R r R rΦ====+++将I q BL =代入可得，导体棒ab 运动的位移22()I R r x B L +=，D 错误。

故选C 。

2．如图所示，一根直导体棒质量为m 、长为L ，其两端放在位于水平面内、间距也为L 的光滑平行金属导轨上，并与之接触良好，导体棒左侧两导轨之间连接一可控电阻，导轨置于匀强磁场中，磁场的磁感应强度大小为B ，方向垂直于导轨所在平面。

电磁感应中单棒切割磁感线的模型汇总电磁感应中金属棒沿"U"型框架或平行导轨运动，要涉及磁场对电流的作用，法拉第电磁感应定律，含源电路的计算等电学知识和力学知识，其中单棒切割磁感线是这类习题的基础。

导体棒运动可分为给一定初速或在外力作用下的两种情况，在高中阶段我们常见的电学元件有电阻、电源、电容器、电感线圈，组合在一起一共有八种典型模型，下面我们具体来讨论这八种模型遵循的规律。

模型（一）匀强磁场与导轨导体棒垂直，磁感应强度为B ，棒ab 长为L ，质量为m ，初速度为v ，水平导轨光滑。

除电阻R 外，其它电阻不计。

（1）电路特点∶导体棒相当于电源。

（2）动态分析∶R BLV R E I ==,R V L B BIL F A 22==,ma=A F ↓↓→↓→↓→a V A F I ，导体棒做a 减小的减速运动，最后回路中电流等于零，a=0、v=0，棒静止。

（3）电量关系∶设此过程中导体棒的位移为xRBLX R =∆=φn q 0mv -0q =-BL （4）能量关系∶回路中焦耳热为Q ，20mv 210--=A W QW A =模型（二）匀强磁场与导轨导体棒垂直，磁感应强度为B ，棒ab 长为L ，质量为m ，，初速度为零，在恒力F 作用向右运动；水平导轨光滑。

除电阻R 外，其它电阻不计。

（1）电路特点∶导体棒相当于电源。

（2）动态分析∶R BLV R E I ==,R V L B BIL F A 22==,ma=-A F F ↓↑→↑→↑→a V A F I ，导体棒做a 减小的加速运动。

最后的稳定状态为：当安培力F A 等于外力F 时，电流达到恒定值，导体棒以v m 做匀速直线运动。

22m v L B FR =（3）电量关系∶如果导体棒位移为x ，RBLX R =∆=φn q 0-mv q t m =-BL F （4）能量关系∶回路中焦耳热为Q ，0-mv 21-FX 2m =A W QW A =模型（三）匀强磁场与导轨垂直，磁感应强度为B ，棒ab 长为L ，质量为m ，电阻为R ，初速度为零；电源电动势为E ，内阻为r ；水平导轨光滑，电阻不计。

第2讲|电磁感应中的“三类模型问题”┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄考法学法电磁感应的动力学和能量问题是历年高考的热点和难点，考查的题型一般包括“单杆”模型、“双杆”模型或“导体框”模型，考查的内容有：①匀变速直线运动规律；②牛顿运动定律；③功能关系；④能量守恒定律；⑤动量守恒定律。

解答这类问题时要注意从动力学和能量角度去分析，根据运动情况和能量变化情况分别列式求解。

用到的思想方法有：①整体法和隔离法；②全程法和分阶段法；③条件判断法；④临界问题的分析方法；⑤守恒思想；⑥分解思想。

模型(一)电磁感应中的“单杆”模型类型1“单杆”——水平式物理模型匀强磁场与导轨垂直，磁感应强度为B，导轨间距为L，导体棒ab的质量为m，初速度为零，拉力恒为F，水平导轨光滑，除电阻R外，其他电阻不计动态分析设运动过程中某时刻测得导体棒ab的速度为v，由牛顿第二定律知导体棒ab的加速度为a＝Fm－B2L2vmR，a、v同向，随速度的增加，导体棒ab的加速度a减小，当a＝0时，v最大，I＝BL v mR不再变化收尾状态运动形式匀速直线运动力学特征受力平衡，a＝0 电学特征I不再变化[例1](2018·安徽联考)如图所示，光滑平行金属导轨P Q、MN固定在光滑绝缘水平面上，导轨左端连接有阻值为R的定值电阻，导轨间距为L，有界匀强磁场的磁感应强度大小为B、方向竖直向上，边界ab、cd均垂直于导轨，且间距为s，e、f分别为ac、bd的中点，将一长度为L、质量为m、阻值也为R的金属棒垂直导轨放置在ab左侧12s处。

现给金属棒施加一个大小为F、方向水平向右的恒力，使金属棒从静止开始向右运动，金属棒向右运动过程中始终垂直于导轨并与导轨接触良好。

当金属棒运动到ef位置时，加速度刚好为零，不计其他电阻。

求：(1)金属棒运动到ef 位置时的速度大小；(2)金属棒从初位置运动到ef 位置，通过金属棒的电荷量； (3)金属棒从初位置运动到ef 位置，定值电阻R 上产生的焦耳热。
