TC4056A SGS报告1. 产品介绍TC4056A是一款集成了电池管理功能的单节锂电池充电管理芯片。
它包含了电池保护、充电控制和电流限制等功能，并适用于各种便携设备和电池供电系统。
该芯片具有以下特点：•输入电压范围广泛，可适应不同的电源；•集成了电池保护功能，包括过充保护、欠压保护和过流保护；•内部集成了电流电压转换器，可将输入电压转换为适合电池充电的电压；•具有恒流充电和恒压充电两种充电方式，适应不同类型的锂电池充电需求；•采用了温度传感器，可监测充电过程中的温度，以保证安全充电；•支持外部开关控制充电和放电；•采用微型封装，适用于紧凑的电子设备；•低功耗设计，有助于节省电池能量。
2. 具体功能2.1 电池保护TC4056A芯片具有多种电池保护功能，以确保电池在充电过程中的安全。
它包括：•过充保护：当电池电压超过预设值时，芯片会自动停止充电，以防止过充，保护电池的寿命；•欠压保护：当电池电压低于预设值时，芯片会自动停止放电，以防止过放，保护电池的性能；•过流保护：当充电或放电电流超过预设值时，芯片会自动停止充放电，以保护电池和外部电路的安全。
2.2 充电控制TC4056A芯片支持恒流充电和恒压充电两种充电方式。
在恒流充电模式下，芯片通过控制充电电流的大小来实现恒流充电。
在恒压充电模式下，芯片将充电电压固定在预定值上，直至电池电压达到所设定的充电截止电压。
2.3 电流限制TC4056A芯片内部集成了电流限制功能，可通过外部电阻来设置充电电流的大小，以满足不同锂电池的充电需求。
2.4 温度监测芯片内部集成了温度传感器，可实时监测充电过程中的温度。
当温度超过预设范围时，芯片会自动停止充电，以防止产生危险情况，保证安全充电。
2.5 外部控制TC4056A芯片支持外部开关控制充放电。
通过控制外部开关的状态，可以实现手动控制充放电过程，灵活应对各种充电需求。
3. 产品参数以下是TC4056A的一些基本参数：•输入电压：4.5V - 5.5V•充电电流：100mA - 2000mA（可通过外部电阻设置）•充电截止电压：4.2V•恒流充电电压：4.2V•恒压充电电流：100mA•温度范围：-20°C - 85°C•封装：SOT-234. SGS报告TC4056A芯片已经通过SGS（全球领先的检验、验证、测试和认证机构）的测试与认证。

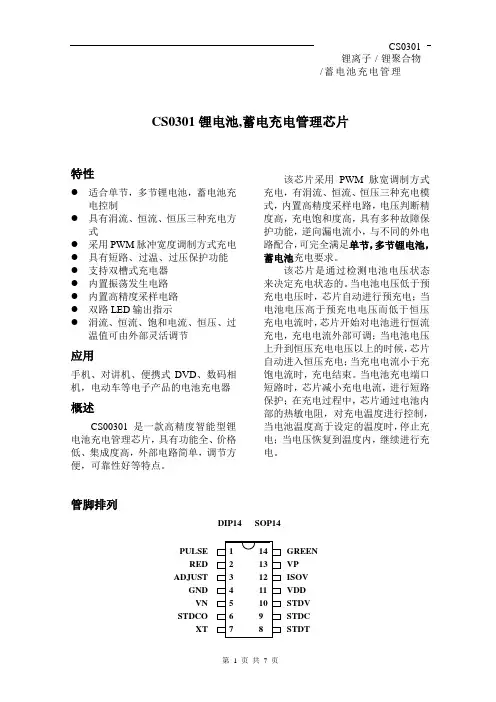

CS0301锂电池,蓄电充电管理芯片特性●适合单节，多节锂电池，蓄电池充电控制●具有涓流、恒流、恒压三种充电方式●采用PWM脉冲宽度调制方式充电●具有短路、过温、过压保护功能●支持双槽式充电器●内置振荡发生电路●内置高精度采样电路●双路LED输出指示●涓流、恒流、饱和电流、恒压、过温值可由外部灵活调节应用手机、对讲机、便携式DVD、数码相机，电动车等电子产品的电池充电器概述CS00301是一款高精度智能型锂电池充电管理芯片，具有功能全、价格低、集成度高，外部电路简单，调节方便，可靠性好等特点。
该芯片采用PWM脉宽调制方式充电，有涓流、恒流、恒压三种充电模式，内置高精度采样电路，电压判断精度高，充电饱和度高，具有多种故障保护功能，逆向漏电流小，与不同的外电路配合，可完全满足单节，多节锂电池，蓄电池充电要求。
该芯片是通过检测电池电压状态来决定充电状态的。
当电池电压低于预充电电压时，芯片自动进行预充电；当电池电压高于预充电电压而低于恒压充电电流时，芯片开始对电池进行恒流充电，充电电流外部可调；当电池电压上升到恒压充电电压以上的时候，芯片自动进入恒压充电；当充电电流小于充饱电流时，充电结束。
当电池充电端口短路时，芯片减小充电电流，进行短路保护；在充电过程中，芯片通过电池内部的热敏电阻，对充电温度进行控制，当电池温度高于设定的温度时，停止充电；当电压恢复到温度内，继续进行充电。
管脚排列极限参数电源电压V dd------ 3.0V ～ 7.0V输入口电压------ -0.5V ～ Vdd+0.5V结温------ 150℃工作温度------ -40 ～+85℃保存温度------ -65 ～+150℃注：超出所列的极限参数可能导致器件的永久性损坏。
以上给出的仅仅是极限范围，在这样的极限条件下工作，器件的技术指标将得不到保证，长期在这种条件下还会影响器件的可靠性。
电学参数功能框图典型应用电路典型应用电路工作参数管脚功能描述端，开漏输出。

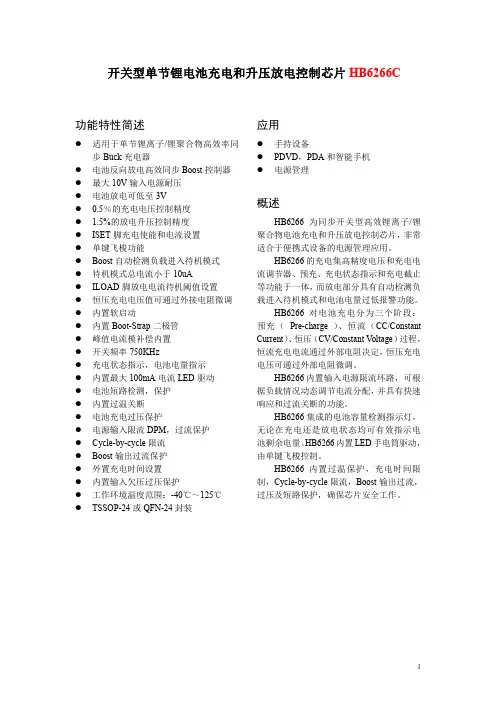

开关型单节锂电池充电和升压放电控制芯片HB6266C功能特性简述●适用于单节锂离子/锂聚合物高效率同步Buck充电器●电池反向放电高效同步Boost控制器●最大10V输入电源耐压●电池放电可低至3V●0.5％的充电电压控制精度● 1.5%的放电升压控制精度●ISET脚充电使能和电流设置●单键飞梭功能●Boost自动检测负载进入待机模式●待机模式总电流小于10uA●ILOAD脚放电电流待机阈值设置●恒压充电电压值可通过外接电阻微调●内置软启动●内置Boot-Strap二极管●峰值电流模补偿内置●开关频率750KHz●充电状态指示，电池电量指示●内置最大100mA电流LED驱动●电池短路检测，保护●内置过温关断●电池充电过压保护●电源输入限流DPM，过流保护●Cycle-by-cycle限流●Boost输出过流保护●外置充电时间设置●内置输入欠压过压保护●工作环境温度范围：-40℃～125℃●TSSOP-24或QFN-24封装应用●手持设备●PDVD，PDA和智能手机●电源管理概述HB6266为同步开关型高效锂离子/锂聚合物电池充电和升压放电控制芯片，非常适合于便携式设备的电源管理应用。
HB6266的充电集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，而放电部分具有自动检测负载进入待机模式和电池电量过低报警功能。
HB6266对电池充电分为三个阶段：预充（Pre-charge）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。
HB6266内置输入电源限流环路，可根据负载情况动态调节电流分配，并具有快速响应和过流关断的功能。
HB6266集成的电池容量检测指示灯，无论在充电还是放电状态均可有效指示电池剩余电量。
HB6266内置LED手电筒驱动，由单键飞梭控制。
HB6266内置过温保护，充电时间限制，Cycle-by-cycle限流，Boost输出过流，过压及短路保护，确保芯片安全工作。

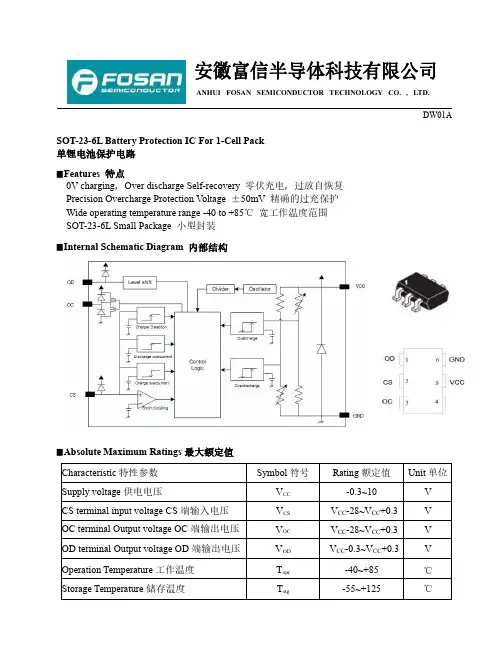

安徽富信半导体科技有限公司ANHUI FOSAN SEMICONDUCTOR TECHNOLOGY CO.,LTD.DW01A SOT-23-6L Battery Protection IC For1-Cell Pack单锂电池保护电路▉Features特点0V charging，Over discharge Self-recovery零伏充电，过放自恢复Precision Overcharge Protection Voltage±50mV精确的过充保护Wide operating temperature range-40to+85℃宽工作温度范围SOT-23-6L Small Package小型封装▉Internal Schematic Diagram内部结构▉Absolute Maximum Ratings最大额定值Characteristic特性参数Symbol符号Rating额定值Unit单位Supply voltage供电电压V CC-0.3~10V CS terminal input voltage CS端输入电压V CS V CC-28~V CC+0.3V OC terminal Output voltage OC端输出电压V OC V CC-28~V CC+0.3V OD terminal Output voltage OD端输出电压V OD V CC-0.3~V CC+0.3V Operation Temperature工作温度T opr-40~+85℃Storage Temperature储存温度T stg-55~+125℃安徽富信半导体科技有限公司ANHUI FOSAN SEMICONDUCTOR TECHNOLOGY CO.,LTD.DW01A ▉Electrical Characteristics电特性(T A=25℃unless otherwise noted如无特殊说明，温度为25℃)Characteristics特性参数(Test Condition测试条件)Symbol符号Min最小值Typ典型值Max最大值Unit单位Operating voltage between V CC&GND间工作电压V CC 1.5—9.0V Operating voltage between OC&CS间工作电压 1.5—25.0V Minimum operating voltage for0V charging零充电状态工作电压V st—— 1.2V Discharging overcurrent release resistance放电过流释放电阻(V CC=3.6V,V CS=1V)R short3050100KΩOC pin Nch ON voltage OC脚N沟道开启电压V CL—0.40.5V OC pin Pch ON voltage OC脚P沟道开启电压V CH V CC-0.1V CC-0.02—V OD pin Nch ON voltage OD脚N沟道开启电压V DL—0.20.5V OD pin Pch ON voltage OD脚P沟道开启电压V DH V CC-0.1V CC-0.02—V Current consumption消耗电流(V CC=3.5V,V CS=0V)I CC 1.2 2.4 6.0uA Overdischarge current consumption(Self-recovery)过放电(自恢复)消耗电流(V CC=V CS=2.0V)I DOX— 1.8 3.0uA Overcharge Protection Voltage过充保护电压(R1=100Ω)V OCP 4.25 4.30 4.35V Overcharge Release Voltage过充释放电压(R1=100Ω)V OCR 4.05 4.10 4.15V O v e r c h a r g e Hy s t e r e s i s V o lt a g e过充滞后电压(V hys=V OCP-V OCR,R1=100Ω)V hys—0.2—V Overdischarge Protection Voltage过放保护电压(V CS=0V,R1=100Ω)V ODP 2.30 2.40 2.50VOverdischarge Release Voltage(R1=100Ω)过放释放电压(R1=100Ω,R2=1KΩ,V CS=V chg)V ODR2.902.303.002.403.102.50VDischarging overcurrent detection voltage放电过流检测电压(V CC=3V,R2=1KΩ)V DO0.110.140.17V S ho r t C u rr e n t P r o t ec ti on V o lt a g e短路保护电压(V CC=3.0V)V short0.9 1.2 1.5V Overcharge Delay Time过充延时(V CC=3.8V→4.5V)T OC50100200msOverdischarge Delay Time过放延时(V CC=3.2V→2.2V)T OD50100200ms Discharging overcurrent delay time放电过流延时(V CC=3.0V,V CS=0→0.2V)T DO51020ms Short delay time短路延时(V CC=3.5V,V CS=0→1.0V)T short—50100sCharger detection voltage充电检测电压(V CC=3.6V,R2=1KΩ)Vchg0.30.7 1.1V安徽富信半导体科技有限公司ANHUI FOSAN SEMICONDUCTOR TECHNOLOGY CO.,LTD.DW01A▉ApplicationCircuit 应用电路No.脚号Name 名称Description 功能1OD Over-discharge protect control output 过放保护输出2CS Current detect input 电流检测输入3OC Over-charge protect control output 过充保护输出4NC 空5VCC Positive power Supply 正电源供电6GNDNegative power supply of battery side 电池侧负电源供电▉Dimension外形封裝尺寸SymbolDimensions In Millimeters Dimensions In InchesMinMaxMinMaxA 1.050 1.2500.0410.049A10.0000.1000.0000.004A2 1.050 1.1500.0410.045b 0.3000.5000.0120.020c 0.1000.2000.0040.008D 2.820 3.0200.1110.119E 1.500 1.7000.0590.067E1 2.650 2.9500.1040.116e 0.950TYP 0.037TYP e1 1.800 2.0000.0710.079L 0.600REF0.024REFθ0o8o0o8o。
4A 单节锂电池充电电路（特别适合大容量移动电源快速
充电）- CN3001
CN3001 是PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3001 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。
在恒压充电模式，CN3001 将电池电压调制在4.2V，也可以通过一个外部电阻向上调整;在恒流充电模式，充电电流通过一个外部电阻设置。
对于深度放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3001 用所设置的恒流充电电流的17.5%对电池进行涓流充电。
在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的16%时，充电结束。
在充电结束状态，如果电池电压下降到恒压充电电压的95.5%，自动开始新的充电周期。
特点:
宽输入电压范围：4.5V 到28V
对单节锂电池完整的充电管理
充电电流可达4A
PWM 开关频率：300KHz
恒压充电电压可用电阻向上调整
恒压充电电压精度：±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
自动再充电功能
充电状态和充电结束状态指示。
单芯锂电池管理及保护芯片概述CP4061为一款高集成度，同步开关型单芯锂离子/锂聚合物电池管理及保护芯片。
CP4061内部集成了高效充电管理模块、放电管理模块、电量检测及LED指示模块，按键检测模块，及电芯保护模块。
CP4061采用高效的开关充电方式，最大充电电流达3A；放电模块采用同步升压方式，效率高达92%，具有高达3A的放电能力；保护功能强大使电池充放电非常安全、多种参数可调以满足不同应用、使用非常活灵。
CP4061高集成度为应用节省板级空间及元器件，使应用的BOM成本降至最低。
同时其强大的功能，卓越的性能使移动电源设计变得非常简单。
特性内部集成功率管，集成开关充电模块、同步boost放电模块、电量指示、及按键检测支持5路LED指示灯，4路用来电量显示，一路用来显示放电状态支持边充边放电功能支持手电筒应用支持待机模式，待机电流小于45uA支持待机模式自动唤醒：接入负载、插入充电器、或按键支持电池温度检测，通过监测热敏电阻阻值，监控电池温度以实现电池温度保护支持过热关断保护支持按键输入检测，可提供开机、关机、休眠唤起、开启/关闭手电筒等操作充电特性充电电压范围：4.5～5.5V采用开关充电，效率高达95%，最大恒流充电电流：3A高达±50mV充电电压精度, 兼容三种电池类型:4.2V、高容量4.3V和4.35V 高达10%的充电电流精度支持智能自动再充电支持自适应输入功率分配支持边充边放电功能支持软启动，防浪涌电流支持充电电压欠压、过压保护根据芯片充电温度自适应调整充电电流,防止过热充电；支持过热关断保护 支持充电超时保护支持输入过流保护支持0V电池充电 放电特性支持单芯锂电池全电压范围 2.86～4.5V 支持高达1.5%的高精度输出电压5.125V，纹波小于50mV支持最高放电电流：3A放电模块采用同步BOOST效率高达95% 支持软启动，限制启动时的浪涌电流 支持电池欠压报警，及低压关断支持输出短路保护自动检测负载进入待机模式，待机功耗小于45uA待机模式负载接入自动唤醒功能应用电源管理充电宝智能手机，PDA手持设备描述CP4061为一款高集成度，同步开关型高效锂离子/锂聚合物电池充电和升压放电管理及保护芯片，最大充电电流达3A。
南京拓品微电子有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP4066(1A线性锂离子电池充电器)TP4066采用ESOP8/DFN2*2-8封装1A 线性锂离子电池充电器Top Power ASIC拓品微电子描述 TP4066是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池正负极反接保护、输入电源正负极反接保护。
其底部带有散热片的ESOP8/DFN2*2-8封装与较少的外部元件数目使得TP4066成为便携式应用的理想选择。
TP4066可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充满电压可分为三档：4.35V ，4.2V ，3.7V 。
而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4066将自动终止充电循环。
当输入电压（交流适配器或USB 电源）被拿掉时，TP4066自动进入一个低电流状态，将电池漏电流降至1uA 以下。
TP4066在有电源时也可置于停机模式，从而将供电电流降至100uA 。
TP4066的其他特点包括电源自适应、电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
特点·锂电池正负极反接保护 ·Vcc 输入端反接保护 ·电源自适应·高达1000mA 的可编程充电电流 ·用于单节锂离子电池·恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化·精度达到±1%的预设充电电压·用于电池电量检测的充电电流监控器输出 ·自动再充电·充电状态双输出、无电池和故障状态显示 ·C/10充电终止 ·涓流电流C/5·无电源时电池漏电小于1uA ·2.9V 涓流充电·软启动限制了浪涌电流 ·电池温度监测功能·采用8引脚ESOP/DFN2*2封装应用·移动电话、PDA ·MP3、MP4播放器 ·数码相机、电子词典·GPS 便携式设备、各种充电器绝对最大额定值·输入电源电压（V CC ）：-6.5V ～8V ·PROG ：-0.3V ～VCC+0.3V ·BAT ：-4.2V ～7V ·CHRG ：-0.3V ～8V ·STDBY ：-0.3V ～8V ·TEMP ：-0.3V ～8V ·CE ：-0.3V ～8V·BAT 短路持续时间：连续 ·BAT 引脚电流：1200mA ·PROG 引脚电流：1200uA ·最大结温：160℃·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃2.70BATERY VOLTAGE(V)C H A R G E C U R R E N T (m A )3.002.853.153.453.303.603.903.754.054.354.204.504.35V 4.20V 3.70V 00.250.50.751.01.251.51.752.02.552.40200400600800100012001400I BAT完整的充电循环（1000mAh 电池，按照典型电路）典型应用VCCBATCETP4066CHRG STDBYTEMP PROGV IN =5V R VIN 0.4ΩC110uFGLED RLED6784125RprogR2R1C21uFBat-Bat+NTCLI-lon3R CE 100K封装/订购信息CE CHRG STDBY BAT VCCTEMP PROG GND TP4066BYYWW123487658引脚ESOP 封装(底部带有散热片)订单型号 TP4066-4.35V-ESOP8 TP4066-4.2V-ESOP8 TP4066-3.7V-ESOP8器件标记 AYYWW →4.35V BYYWW →4.2V CYYWW →3.7VBYYWW （B 可变，代表不同预设电压。
