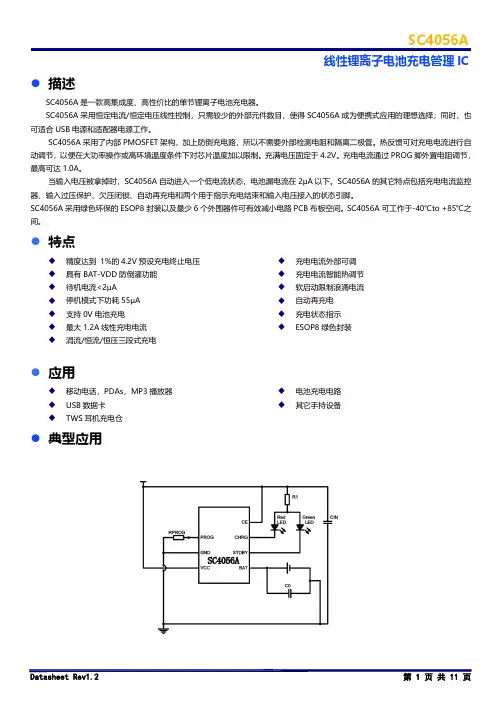

SD4056恒流恒压线性锂离子电池充电芯片电流达1A

●描述
SC4056A 是一款高集成度、高性价比的单节锂离子电池充电器。

SC4056A 采用恒定电流/恒定电压线性控制，只需较少的外部元件数目，使得SC4056A 成为便携式应用的理想选择；同时，也可适合USB 电源和适配器电源工作。

SC4056A 采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充满电压固定于4.2V。

充电电流通过PROG 脚外置电阻调节，最高可达1.0A。

当输入电压被拿掉时，SC4056A 自动进入一个低电流状态，电池漏电流在2μA 以下。

SC4056A 的其它特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

SC4056A 采用绿色环保的ESOP8封装以及最少6个外围器件可有效减小电路PCB 布板空间。

SC4056A 可工作于-40℃to +85℃之间。

●特点
◆精度达到1%的4.2V 预设充电终止电压◆具有BAT-VDD 防倒灌功能◆待机电流<2μA ◆停机模式下功耗55μA ◆支持0V 电池充电◆最大1.2A 线性充电电流◆
涓流/恒流/恒压三段式充电
◆充电电流外部可调◆充电电流智能热调节◆软启动限制浪涌电流◆自动再充电◆充电状态指示◆
ESOP8绿色封装
●应用
◆移动电话，PDAs，MP3播放器◆
USB 数据卡◆
TWS 耳机充电仓
◆电池充电电路◆
其它手持设备
●典型应用
ESOP8。

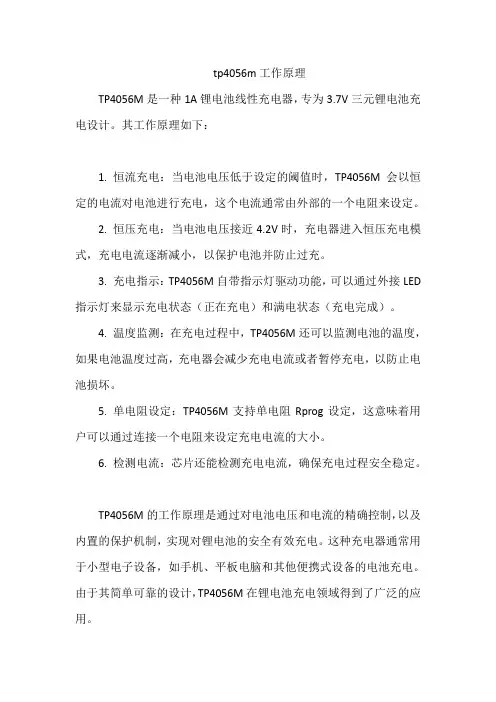

tp4056m工作原理
TP4056M是一种1A锂电池线性充电器，专为3.7V三元锂电池充电设计。

其工作原理如下：
1. 恒流充电：当电池电压低于设定的阈值时，TP4056M会以恒定的电流对电池进行充电，这个电流通常由外部的一个电阻来设定。

2. 恒压充电：当电池电压接近4.2V时，充电器进入恒压充电模式，充电电流逐渐减小，以保护电池并防止过充。

3. 充电指示：TP4056M自带指示灯驱动功能，可以通过外接LED 指示灯来显示充电状态（正在充电）和满电状态（充电完成）。

4. 温度监测：在充电过程中，TP4056M还可以监测电池的温度，如果电池温度过高，充电器会减少充电电流或者暂停充电，以防止电池损坏。

5. 单电阻设定：TP4056M支持单电阻Rprog设定，这意味着用户可以通过连接一个电阻来设定充电电流的大小。

6. 检测电流：芯片还能检测充电电流，确保充电过程安全稳定。

TP4056M的工作原理是通过对电池电压和电流的精确控制，以及内置的保护机制，实现对锂电池的安全有效充电。

这种充电器通常用于小型电子设备，如手机、平板电脑和其他便携式设备的电池充电。

由于其简单可靠的设计，TP4056M在锂电池充电领域得到了广泛的应用。

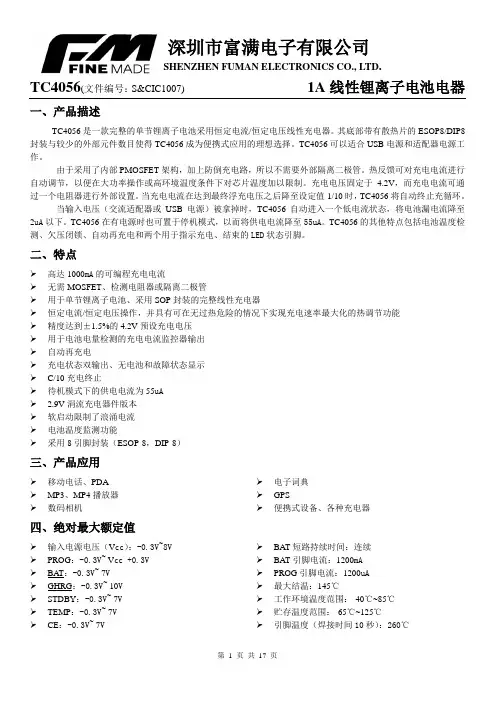

TC4056(文件编号：S&CIC1007)1A线性锂离子电池电器一、产品描述TC4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。

其底部带有散热片的ESOP8/DIP8封装与较少的外部元件数目使得TC4056成为便携式应用的理想选择。

TC4056可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056将自动终止充循环。

当输入电压（交流适配器或USB电源）被拿掉时，TC4056自动进入一个低电流状态，将电池漏电流降至2uA以下。

TC4056在有电源时也可置于停机模式，以而将供电电流降至55uA。

TC4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

二、特点➢高达1000mA的可编程充电电流➢无需MOSFET、检测电阻器或隔离二极管➢用于单节锂离子电池、采用SOP封装的完整线性充电器➢恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能➢精度达到±1.5%的4.2V预设充电电压➢用于电池电量检测的充电电流监控器输出➢自动再充电➢充电状态双输出、无电池和故障状态显示➢C/10充电终止➢待机模式下的供电电流为55uA➢ 2.9V涓流充电器件版本➢软启动限制了浪涌电流➢电池温度监测功能➢采用8引脚封装（ESOP-8，DIP-8）三、产品应用➢移动电话、PDA ➢MP3、MP4播放器➢数码相机➢电子词典➢GPS➢便携式设备、各种充电器四、绝对最大额定值➢输入电源电压（V cc）：-0.3V~8V ➢PROG：-0.3V~ V cc +0.3V➢BA T：-0.3V~ 7V➢GHRG：-0.3V~ 10V➢STDBY：-0.3V~ 7V➢TEMP：-0.3V~ 7V➢CE：-0.3V~ 7V ➢BA T短路持续时间：连续➢BA T引脚电流：1200mA➢PROG引脚电流：1200uA➢最大结温：145℃➢工作环境温度范围：-40℃~85℃➢贮存温度范围：-65℃~125℃➢引脚温度（焊接时间10秒）：260℃TC4056(文件编号：S&CIC1007)1A线性锂离子电池电器五、完整的充电循环（1000mAh电池）六、封装/订购信息及功能➢TEMP（引脚1）：电池温度检测输入端。

TP4056数据手册2013Version 1.1描述TP4056是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。

其底部带有散热片的SOP8封装与较少的外部元件数目使得成为便携式应用的理想选择。

可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于4.2V，精度可达±1.0%；而充电电流可通过一个电阻器进行外部设置，最大充电电流可达1.5A。

当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环。

当输入电压（交流适配器或USB电源）被拿掉时，自动进入一个低电流状态，将电池漏电流降至2uA以下。

在有电源时也可置于停机模式，以而将供电电流降至55uA。

的其他特点包括电池温度检测、欠压闭锁、自动再充电、2.9V涓流充电和两个用于指示充电、结束的LED状态引脚。

特点• 锂电池正负极反接保护• 高达1500 mA的可编程充电电流• 无需MOSFET、检测电阻器或隔离二极管• 用于单节锂离子电池、采用SOP封装的完整线性充电器•恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能•精度达到±1.0%的4.2V预设充电电压•用于电池电量检测的充电电流监控器输出•自动再充电•充电状态双输出、无电池和故障状态指示•C/10 充电终止•待机模式下的供电电流为55uA；绝对最大额定值• 输入电源电压（VCC）：-0.3V～8V • PROG：-0.3V～VCC+0.3V• BAT：-4.2V～7V• CHRG：-0.3V～10V• STDBY：-0.3V～10V• TEMP：-0.3V～10V• CE：-0.3V～10V• BAT 短路持续时间：连续• BAT 引脚电流：1.8A• PROG 引脚电流：1.8mA• 最大结温：145℃• 工作环境温度范围：-40℃～85℃• 贮存温度范围：-65℃～125℃•引脚温度（焊接时间10 秒）：260℃•2.9V涓流充电器件版本• 电池温度监测功能•软启动限制了浪涌电流•采用8脚SOP-PP封装应用•移动电话、PDA；•MP3、MP4播放器；•数码相机、电子词典；•GPS；•便携式设备、各种充电器完整的充电循环（1000mAh电池）TP4056TP4056TP4056 TP4056TP4056TP4056典型应用TP4056封装/订购信息TP4056TP4056TP4056电特性凡表注•表示该指标适合整个工作温度范围，否则仅指T A=25℃，V CC =5V，除非特别注明。

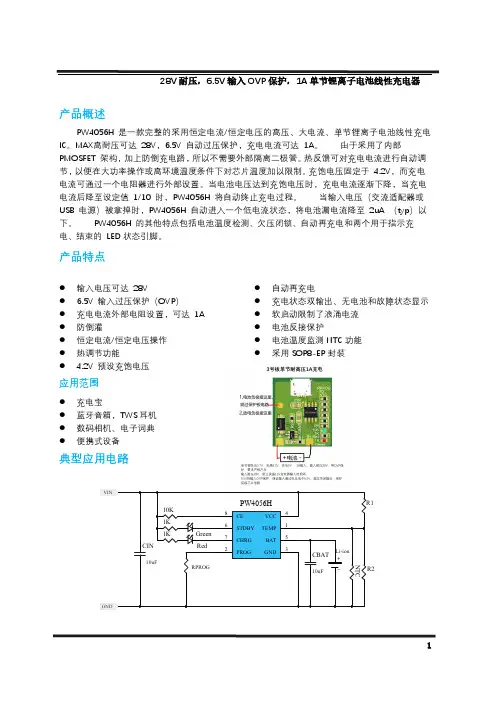

⚫ 输入电压可达 28V⚫ 6.5V 输入过压保护（OVP ）⚫ 充电电流外部电阻设置，可达 1A ⚫ 防倒灌⚫ 恒定电流/恒定电压操作 ⚫ 热调节功能 ⚫ 4.2V 预设充饱电压 ⚫ 自动再充电⚫ 充电状态双输出、无电池和故障状态显示 ⚫ 软启动限制了浪涌电流 ⚫ 电池反接保护⚫ 电池温度监测NTC 功能 ⚫ 采用SOP8-EP 封装应用范围⚫ 充电宝⚫ 蓝牙音箱，TWS 耳机 ⚫ 数码相机、电子词典 ⚫ 便携式设备典型应用电路产品概述PW4056H 是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电IC 。

M A X 高耐压可达28V ，6.5V 自动过压保护，充电电流可达1A 。

由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充饱电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。

当电池电压达到充饱电压时，充电电流逐渐下降，当充电电流后降至设定值1/10时，PW4056H 将自动终止充电过程。

当输入电压（交流适配器或USB 电源）被拿掉时，PW4056H 自动进入一个低电流状态，将电池漏电流降至2uA （typ ）以下。

PW4056H 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

产品特点KKW管脚功能描述编号 名称 功能描述1 TEMP 电池温度检测引脚。

外接电池 NTC 传感器输出，TEMP 接地，此功能被禁用，其他功能正常，TEMP<45%Vcc ，TEMP>80%Vcc,充电暂停。

2 PROG 恒流充电电流设置及充电电流监视端3 GND 电源地4 VCC 输入电压正输入端5 BAT 电池连接端6 STDBY 充电完成指示端。

当充电完成，该引脚被内部电路拉成低电平；其余状态，该引脚为高阻态7 CHRG 充电指示端。

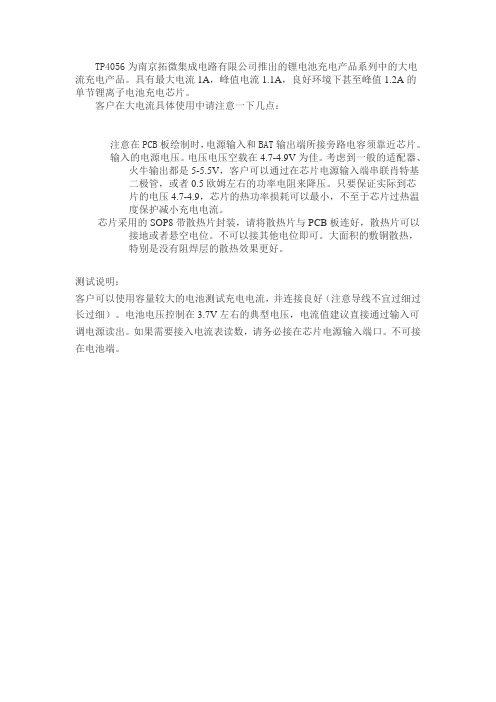

TP4056为南京拓微集成电路有限公司推出的锂电池充电产品系列中的大电流充电产品。

具有最大电流1A，峰值电流1.1A，良好环境下甚至峰值1.2A的单节锂离子电池充电芯片。

客户在大电流具体使用中请注意一下几点：
注意在PCB板绘制时，电源输入和BAT输出端所接旁路电容须靠近芯片。

输入的电源电压。

电压电压空载在4.7-4.9V为佳。

考虑到一般的适配器、火牛输出都是5-5.5V，客户可以通过在芯片电源输入端串联肖特基
二极管，或者0.5欧姆左右的功率电阻来降压。

只要保证实际到芯
片的电压4.7-4.9，芯片的热功率损耗可以最小，不至于芯片过热温
度保护减小充电电流。

芯片采用的SOP8带散热片封装，请将散热片与PCB板连好，散热片可以接地或者悬空电位。

不可以接其他电位即可。

大面积的敷铜散热，
特别是没有阻焊层的散热效果更好。

测试说明：
客户可以使用容量较大的电池测试充电电流，并连接良好（注意导线不宜过细过长过细）。

电池电压控制在3.7V左右的典型电压，电流值建议直接通过输入可调电源读出。

如果需要接入电流表读数，请务必接在芯片电源输入端口。

不可接在电池端。

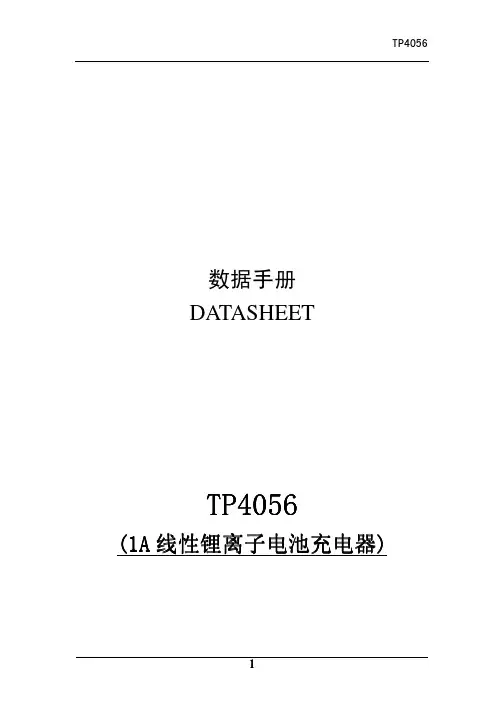

TP4056数据手册DATASHEETTP4056TP4056线性锂离子电池充电器))(1A线性锂离子电池充电器应用·移动电话、PDA ·MP3、MP4播放器 ·数码相机 ·电子词典 ·GPS·便携式设备、各种充电器描述 TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。

其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。

TP4056可以适合USB 电源和适配器电源工作。

由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。

当输入电压（交流适配器或USB 电源）被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流降至2uA 以下。

TP4056在有电源时也可置于停机模式，以而将供电电流降至55uA 。

TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。

特点 ·高达1000mA 的可编程充电电流 ·无需MOSFET 、检测电阻器或隔离二极管 ·用于单节锂离子电池、采用SOP 封装的完整线性充电器 ·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能·精度达到±1.5%的4.2V 预设充电电压·用于电池电量检测的充电电流监控器输出·自动再充电·充电状态双输出、无电池和故障状态显示·C/10充电终止·待机模式下的供电电流为55uA·2.9V涓流充电器件版本 ·软启动限制了浪涌电流·电池温度监测功能 ·采用8引脚SOP-PP 封装。

TC4056A(文件编号：S&CIC1103)1A线性锂离子电池充电器一、产品描述TC4056A是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。

其底部带有散热片的ESOP8/DIP8封装与较少的外部元件数目使得TC4056A成为便携式应用的理想选择。

TC4056A可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056A将自动终止充循环。

当输入电压（交流适配器或USB电源）被拿掉时，TC4056A自动进入一个低电流状态，将电池漏电流降至2uA以下。

TC4056A在有电源时也可置于停机模式，以而将供电电流降至55uA。

TC4056A的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

二、特点高达1000mA的可编程充电电流无需MOSFET、检测电阻器或隔离二极管用于单节锂离子电池、采用SOP封装的完整线性充电器恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能精度达到±1.5%的4.2V预设充电电压用于电池电量检测的充电电流监控器输出自动再充电充电状态双输出、无电池和故障状态显示C/10充电终止待机模式下的供电电流为55uA2.9V涓流充电器件版本软启动限制了浪涌电流电池温度监测功能采用8引脚封装（ESOP-8，DIP-8）三、产品应用移动电话、PDAMP3、MP4播放器 数码相机 电子词典GPS便携式设备、各种充电器四、绝对最大额定值输入电源电压（Vcc）：-0.3V~8V PROG：-0.3V~Vcc+0.3VBAT：-0.3V~7VGHRG：-0.3V~10VSTDBY：-0.3V~7VTEMP：-0.3V~7VCE：-0.3V~7V BAT短路持续时间：连续BAT引脚电流：1200mAPROG引脚电流：1200uA最大结温：145℃工作环境温度范围：-40℃~85℃贮存温度范围：-65℃~125℃引脚温度（焊接时间10秒）：260℃订购信息及功能12345678P PROG GND VCCCECHRG ST BATTC4056ATC4056A(文件编号：S&CIC1103)1A线性锂离子电池充电器 STDBY（引脚6）：电池充电完成指示端。

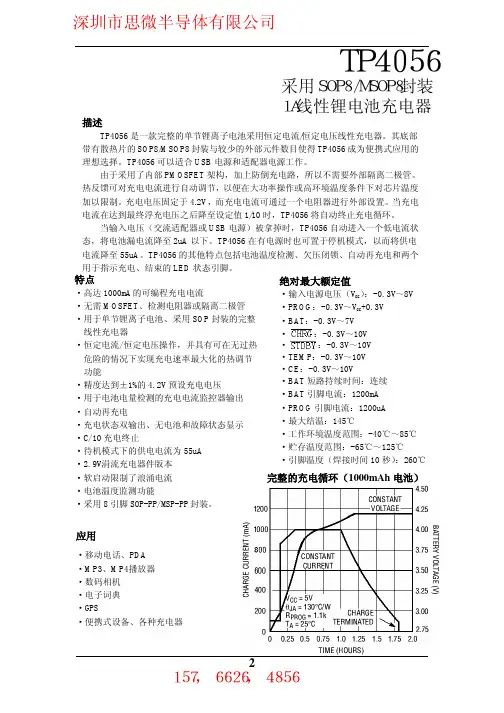

�最大结温：145℃�工作环境温度范围：-40℃~85℃�贮存温度范围：-65℃~125℃�引脚温度（焊接时间10秒）：260℃�高达1000mA 的充电电流�无需MOSFET 、检测电阻或隔离二极管�用于单节锂离子电池、采用SOP 封装的完整线性充电器�恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能�精度达到±1%的4.2V 预设充电电压�用于电池电量检测的充电电流监控器输出�自动再充电�充电状态双输出、无电池和故障状态显示�C/10充电终止�待机模式下的供电电流为55uA � 2.9V 涓流充电�软启动限制了浪涌电流�电池温度监测功能�采用8引脚SOP/MSOP 封装�移动电话�MP3、MP4播放器�数码相机�电子词典�GPS�便携式设备、各种充电器SS4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。

其底部带有散热片的SOP8/MSOP 封装与较少的外部元件数目使得SS4056成为便携式应用的理想选择。

SS4056可以适合USB 电源和适配器电源工作。

由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

充电电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值1/10时，SS4056将自动终止充电循环。

当输入电压（交流适配器或USB 电源）被拿掉时，SS4056自动进入一个低电流状态，将电池漏电流降至2uA 以下。

SS4056在有电源时也可置于停机模式，以而将供电电流降至55uA 。

SS4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。

�输入电源电压（Vcc ）：-0.3V~8V �PROG ：-0.3V~Vcc+0.3V �BAT ：-0.3V~7V �CHRG ：-0.3V~10V �STDBY ：-0.3V~10V �TEMP ：-0.3V~10V �CE ：-0.3V~10V �BAT 短路持续时间：连续�BAT 引脚电流：1200mA �PROG 引脚电流：1200uA1A 线性锂离子电池充电器绝对最大额定值应用特点描述图1图2芯片的高效散热是保证芯片长时间维持较大充电电流的前提。
